碳化硅MOSFET安全工作区（SOA）是在特定的工作条件下，功率半导体器件能够安全、可靠运行而不发生损坏的电压-电流边界范围。它通常以对数坐标曲线形式呈现在数据手册中，是评估器件在开关和线性模式下稳健性的关键工具。

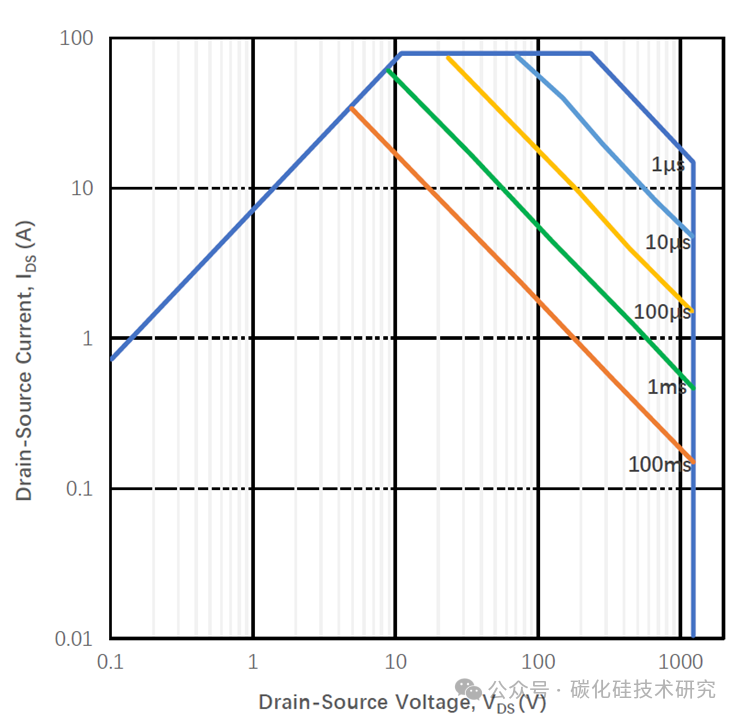

要分析碳化硅MOSFET 的安全工作区（SOA），需从坐标轴定义、曲线含义、区域划分及应用启示等方面逐一解析。现在我们以爱仕特碳化硅MOSFET器件ASC30N1200MT4为例进行说明。

1、坐标轴与曲线基本含义

横轴（VDS）：漏源电压（Drain-Source Voltage），单位为 V，代表 MOSFET 漏极与源极之间的电压应力，任何工作点都不能超过此电压，否则可能导致雪崩击穿。图中横坐标截止约为1200V处，可知漏源电压VDS为1200V。

纵轴（IDS）：漏源电流（Drain-Source Current），单位为 A，代表 MOSFET 漏极与源极之间的电流应力，这是器件的绝对最大额定值，在任何情况下都不应超过，即使是瞬态脉冲。图中最高值停在约80A左右，可知漏电流最大IDS约为80A，实际漏电流ID为30A。

热限制线： 一系列向右下方倾斜的直线，图中不同颜色曲线标注了脉冲宽度（如 1μs、10μs、100μs、1ms、100ms）。这是SOA的核心限制。它表示在特定的脉冲时间内，芯片结温的升高不能超过最大允许值。脉冲越短，芯片产生的热量越来不及扩散到外壳和环境，因此允许的功率耗散越大，曲线越靠右。（计算公式基础：P=Vds*Id。允许的功率P受到热阻抗Zth(jc)和最大允许温升ΔTj的限制：ΔTj=P*Zth(jc)=Vds*Id*Zth(jc)。脉冲越短，Zth(jc)越小，允许的P越大。）

2、曲线分段与物理意义

安全工作区由四个典型区域组成，反映了 MOSFET 在不同电压、电流和时间下的极限能力：

（1）线性上升段（低VDS、高IDS区域）当VDS较小时，MOSFET 工作在欧姆区（导通电阻RDS(on)主导），此时电流随电压近似线性增长。该区域的极限由通态电流能力和芯片热耗散决定。电流越大、持续时间越短（如 1μs 脉冲），允许的电流峰值越高（因为短时发热可通过热扩散缓解）。

（2）平顶段（中等VDS、恒定IDS区域）当VDS增加到一定程度后，电流进入平顶区，此时电流基本保持恒定。该区域的极限由器件的雪崩耐量（或开关损耗）和热管理共同决定。电压升高时，若电流仍维持较高水平，器件的功率损耗（P=VDS*IDS）会急剧增加，因此需限制电流以避免过热。

（3）下降段（高VDS、低IDS区域）当VDS进一步升高（接近击穿电压），电流快速下降。该区域的极限由漏源击穿电压决定。SiC MOSFET 的击穿电压通常很高（数千伏），但此时允许的电流极小，因为高电压下即使小电流也会产生较大功率损耗，且接近器件的绝缘极限。

（4）脉冲宽度的影响脉冲时间越短（如1μs），曲线整体越 “靠上”，即允许的电流峰值更高（短时发热可通过热容量和热扩散快速耗散）。脉冲时间越长（如100ms），曲线整体越 “靠下”，即允许的电流峰值更低（长时间发热易导致芯片温度超过额定值，损坏器件）。

3、碳化硅 MOSFET 的特性体现

SiC材料的高导热性、高击穿电场等特性，使其安全工作区相比硅（Si）MOSFET有显著优势，但同样存在严格的物理限制。

高压能力：可支持更高的VDS，适合高压电力电子应用（如光伏逆变器、电动汽车控制器）。

高频与短时脉冲能力：在μs级脉冲下电流峰值很高，体现了SiC器件开关速度快、热响应快的特点，适合高频开关场景。

无二次击穿限制： 传统硅MOSFET/IGBT在高压大电流区，由于电流集中效应，存在一个“二次击穿”区域，SOA曲线会急剧下降。碳化硅材料本身具有更高的热导率和更均匀的温度分布，因此其SOA通常没有二次击穿拐点，热限制线基本是笔直的斜线，这意味着其在高压下的鲁棒性更强。

对栅极电压敏感：SOA曲线通常是在特定的栅极电压下测试的（如Vgs=18V）。降低栅极电压会导致Rds(on)增大，在相同电流下功耗更大，从而使实际SOA缩小。设计中必须考虑栅极驱动电压的稳定性。

脉冲能量与热阻抗：短脉冲SOA的核心是单脉冲能量E=Vds*Id*t_pulse 必须被芯片吸收并使温升在安全范围内。这直接关联到器件的瞬态热阻抗曲线。

4、对应用设计的注意事项

设计时需根据实际工作的脉冲宽度（或占空比），应将最恶劣的瞬态工况（如短路、负载突加、浪涌）在SOA图上标出，确保工作点落在对应曲线的下方区域，并留有20-30%的工程裕量，这是保证系统长期可靠运行的关键。例如，若系统存在8μs的短路脉冲，需保证此时的VDS和IDS不超过10μs曲线的边界。

长时间工作（如100ms）时，电流极限大幅降低，需通过散热设计控制芯片温度，避免过热失效。

需在电路中设置保护机制（如钳位电路、过流检测），防止工作点超出安全区，避免器件击穿或热损坏。

关注其动态参数，如内部栅极电阻、米勒电容等，它们会影响开关过程中的瞬态电压/电流轨迹，这个轨迹也必须落在SOA之内。

对于桥式电路（如半桥），要额外考虑寄生导通或短路等更恶劣的情况，这可能需要更保守的SOA设计。

解析碳化硅MOSFET的安全工作区，就是理解其电压、电流、时间和温度的四维边界：电压不能超过额定值（右侧垂直线）；电流不能超过峰值能力（顶部水平线）；在任何时间段内，电压与电流的乘积（功率）所产生的温升不能使芯片过热（一系列斜线）。

综上，该图清晰展示了碳化硅MOSFET在不同电压、电流和时间下的安全工作边界，是器件选型、电路设计和可靠性分析的关键依据，体现了 SiC 材料在高压、高频电力电子应用中的优势与设计约束。
