考虑建一个碳化硅行业的销售、技术人员的交流群，不发公众号文章，纯交流和资源共享（一起聊聊圈内的事，以后定期线下沟通），欢迎联系主编先~SiC MOS 单管的爬电距离问题，本质是高电场强度与绝缘系统的 “博弈”—— 其 100kV/µs 级 dv/dt、175℃高温工作环境，对器件封装绝缘和应用端布局提出了远超硅器件的要求。本文将从器件设计的底层逻辑出发，拆解爬电距离的核心解决方案，同时给出应用端必须遵守的工程规范，帮工程师从根源规避失效风险。器件端的爬电距离优化，核心是通过结构设计、材料升级、电场调控，让绝缘表面的电场分布均匀化，避免局部场强超标。作为器件工程师，我们在设计时会重点攻克以下 4 个维度：封装是爬电距离的 “第一道防线”，不同电压等级的 SiC MOS 单管，封装结构设计逻辑完全不同：低压（≤650V）：采用 TO-220/TO-247-3L 标准封装，通过优化引脚间距（≥3mm）、增加塑封体隔离筋，确保爬电距离≥5mm；中高压（1200V-1700V）：升级为 TO-247-3H/SOT227 封装，核心设计包括：加高隔离墙高度至 2.5mm 以上，让爬电路径从 “直线” 变为 “折线”，长度提升至≥4.9mm（TO-247-3H）、≥10.4mm（SOT227）；在 DBC 陶瓷覆铜板上设计 “凸台结构”，增加芯片与引脚之间的绝缘路径长度，同时改善电场分布；采用 “交错式引脚布局”，源极、漏极、栅极引脚错开排列，避免高压引脚相邻导致的电场叠加。超高压（≥3300V）：采用定制化模块封装，内置多层陶瓷绝缘垫片，爬电距离设计≥20mm，同时预留气隙作为辅助绝缘。封装材料的耐电晕、耐湿热性能，直接决定爬电距离的实际效果，我们在选型时会严格筛选：塑封材料：放弃传统环氧模塑料（EMC），选用高耐电晕等级（≥100kV/mm）、高 CTI 值（≥400）的强化型 EMC，局部关键区域（如引脚根部）涂覆 SiR（硅橡胶）涂层，提升表面绝缘电阻；绝缘垫片：中高压封装内置氮化铝（AlN）或氧化铝（Al₂O₃）陶瓷垫片，击穿强度≥20kV/mm，比传统树脂垫片的绝缘性能提升 50% 以上；芯片钝化层：采用 “厚场氧化（≥1µm）+ SiN（200nm）+ AlN（100nm）” 多层钝化结构，降低芯片表面漏电流，避免高温下出现表面击穿。芯片边缘是电场最集中的区域，爬电失效往往始于此。我们通过优化芯片终端结构，让电场分布更均匀：采用 “多区场限环（FLR）+ 结终端扩展（JTE）” 复合结构：FLR 通过多圈环形掺杂区分散电场，JTE 通过电荷平衡原理降低表面场强，两者结合可将芯片边缘电场峰值从 2.5MV/cm 降至 1.8MV/cm 以下；终端区表面采用 “阶梯式钝化”：避免钝化层与芯片表面形成锐角，进一步削弱电场集中效应；芯片有源区与终端区之间预留足够的 “隔离带”，防止有源区的高电场向终端区扩散。在封装和芯片设计阶段，我们会通过三维电场仿真工具（如 Ansys Maxwell）进行全场景仿真：模拟不同电压、温度下的电场分布，识别爬电路径上的 “热点区域”（场强超过 1.5MV/cm 的区域）；对热点区域进行结构调整（如增加圆角、优化绝缘材料厚度），确保爬电路径上的最大场强不超过材料耐受极限；仿真结果需满足 “安全裕度≥30%”，即实际最大场强≤材料耐受场强的 70%。 2 应用端注意事项：器件工程师给的 “工程落地指南”再好的器件设计，也需要应用端的规范配合。作为器件工程师，我们在与客户对接时，会反复强调以下 6 个核心要点 —— 这些都是从无数失效案例中总结的经验：1）爬电距离计算：必须按 IEC 60664-1 “精准核算”应用端最常见的错误是 “凭经验设计”，正确的做法是按 IEC 60664-1 标准，结合 3 个关键参数计算最小爬电距离：公式参考：爬电距离 = 工作电压 × 污染等级系数 × 材料组别系数关键参数说明：工作电压（Uₑ）：取系统最高工作电压（如 1700V SiC 系统，Uₑ=1700V DC）；污染等级（PD）：室内干燥环境选 PD2（系数 1.0），户外 / 多尘环境选 PD3（系数 1.4）；材料组别（MG）：普通 PCB 为 MG IIIb（系数 1.0），高 CTI 材料 PCB 为 MG II（系数 0.8）。实操建议：计算出最小爬电距离后，再增加 20%-30% 的安全裕度（如 1700V PD3 场景，计算值 12mm，实际设计≥14mm）。PCB 布局是爬电失效的重灾区，器件工程师建议严格遵守以下规范：高压铜箔必须 “无尖角、全圆弧”：所有转角采用 R≥1mm 的圆弧过渡，避免尖端电场集中（尖端场强是平滑表面的 3 倍以上）；高压区与低压区 “物理隔离”：在 PCB 上设计 “绝缘槽”（宽度≥1mm、深度≥0.5mm），将高压铜箔与栅极、驱动电路的铜箔彻底分开，爬电路径需绕过绝缘槽；边缘爬电 “额外强化”：PCB 板边缘的爬电距离需比中间区域增加 30%，若边缘靠近金属外壳，需加绝缘垫片或涂覆三防漆（硅凝胶最佳）。SiC MOS 单管的高 dv/dt 会在驱动回路产生位移电流，间接加剧爬电风险，建议：采用 “分段栅极电阻”：开通时用大电阻（10-20Ω）抑制 dv/dt，关断时用小电阻（5-10Ω）降低开关损耗，平衡性能与可靠性；驱动线必须 “屏蔽 + 远离高压区”：使用双绞屏蔽线，屏蔽层接地，驱动线与高压铜箔的间距≥5mm，避免并行走线；优先选用带 Kelvin 源极的器件：Kelvin 源极可减少驱动回路的共模干扰，降低栅极误触发概率，间接减少因误触发导致的瞬时高压爬电。散热器是导体，靠近高压器件会畸变电场分布，器件工程师给出 2 个关键建议：散热器与高压铜箔的间距≥爬电距离的 1.2 倍：若散热器直接安装在器件封装上（如 SOT227 封装），需确保封装内置绝缘垫片（击穿强度≥25kV/mm）；散热器边缘 “远离” 器件引脚：避免散热器边缘与器件高压引脚形成 “尖端 - 引脚” 的电场集中区，建议两者间距≥3mm。爬电距离的要求随环境恶化而提升，针对不同场景需针对性强化：湿热环境（如户外充电桩）：在 PCB 高压路径涂覆硅凝胶，厚度≥0.5mm，同时选用耐湿热等级高的封装（如 IP65 防护等级）；多粉尘环境（如工业逆变器）：加装绝缘隔板，将高压器件与粉尘隔离，定期清理散热器和 PCB 表面的粉尘堆积；车载场景（如新能源汽车 OBC）：采用 “绝缘 + 屏蔽” 双重设计，爬电距离按 PD3 标准设计，同时满足 ISO 6469-3 安全要求。作为器件工程师，建议应用端选型时重点关注 3 个易被忽视的细节：datasheet 中是否明确标注 “爬电距离” 和 “污染等级适配性”：避免选用未标注该参数的器件（可能存在设计缺陷）；封装材料的 CTI 值和耐电晕等级：优先选 CTI≥400、耐电晕等级≥100kV/mm 的器件；芯片结温与爬电距离的匹配：高温下绝缘性能会下降，需确保器件工作结温≤150℃（预留 25℃安全裕度）。 3 国产3300V的SiC MOS如何解决爬电距离的问题？从尺寸图的缺口结构（引脚间的凹陷设计）出发，其对爬电距的直接优化是在标准 TO-247-4L 封装尺寸内，将 “直线爬电路径” 变为 “折线 / 曲线路径”，突破线性间距的局限：1. 爬电路径的物理延长无缺口时，TO-247-4L 引脚间的爬电路径是 “引脚边缘→封装表面→另一引脚边缘” 的直线距离（约 4.5~5mm），无法满足 3300V 所需的≥8mm 最小爬电距；缺口设计后，爬电路径需 “沿缺口侧面凹陷延伸（深度约 2~3mm）→跨越引脚间距→再沿另一侧缺口延伸”，实际有效爬电距可达到9~10mm（折线长度 = 引脚间距 + 2× 缺口深度），直接覆盖 3300V 电压等级的爬电距要求（符合 IEC 60664 标准）。

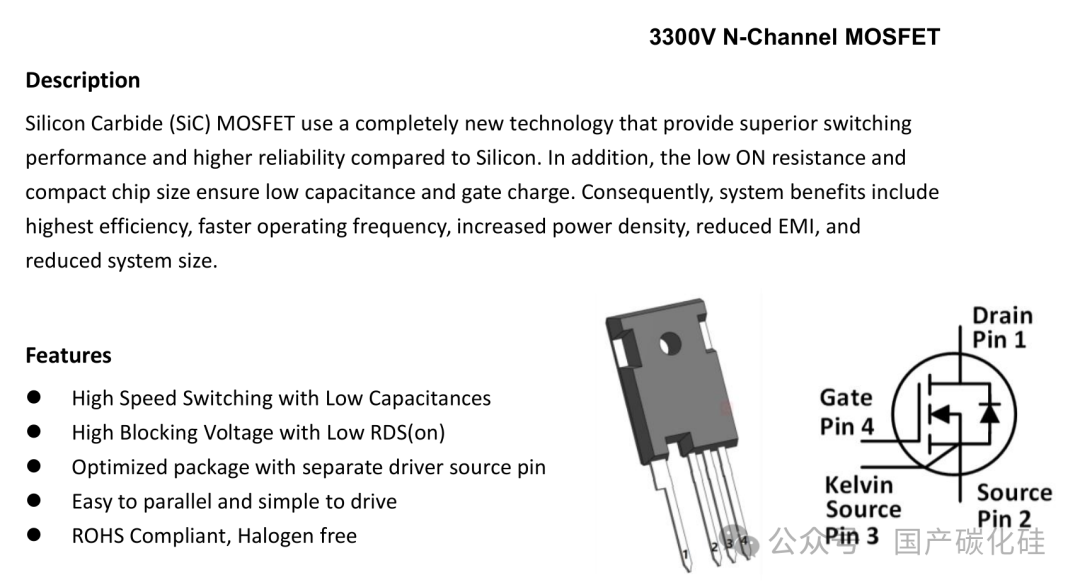

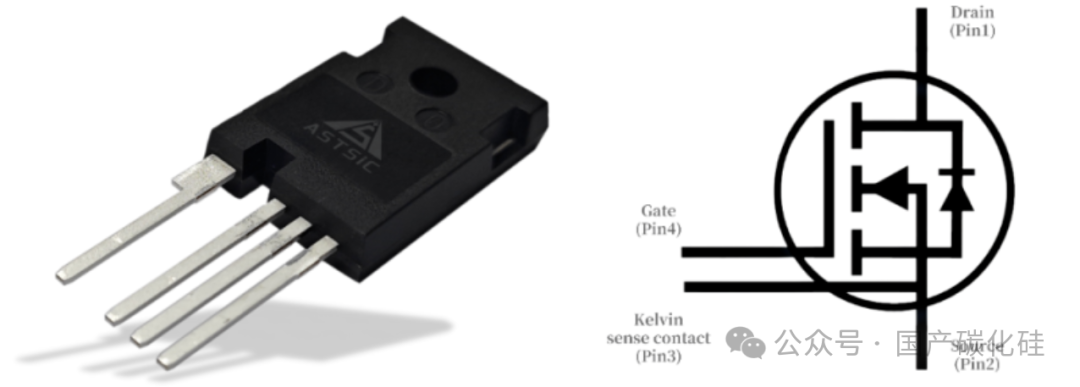

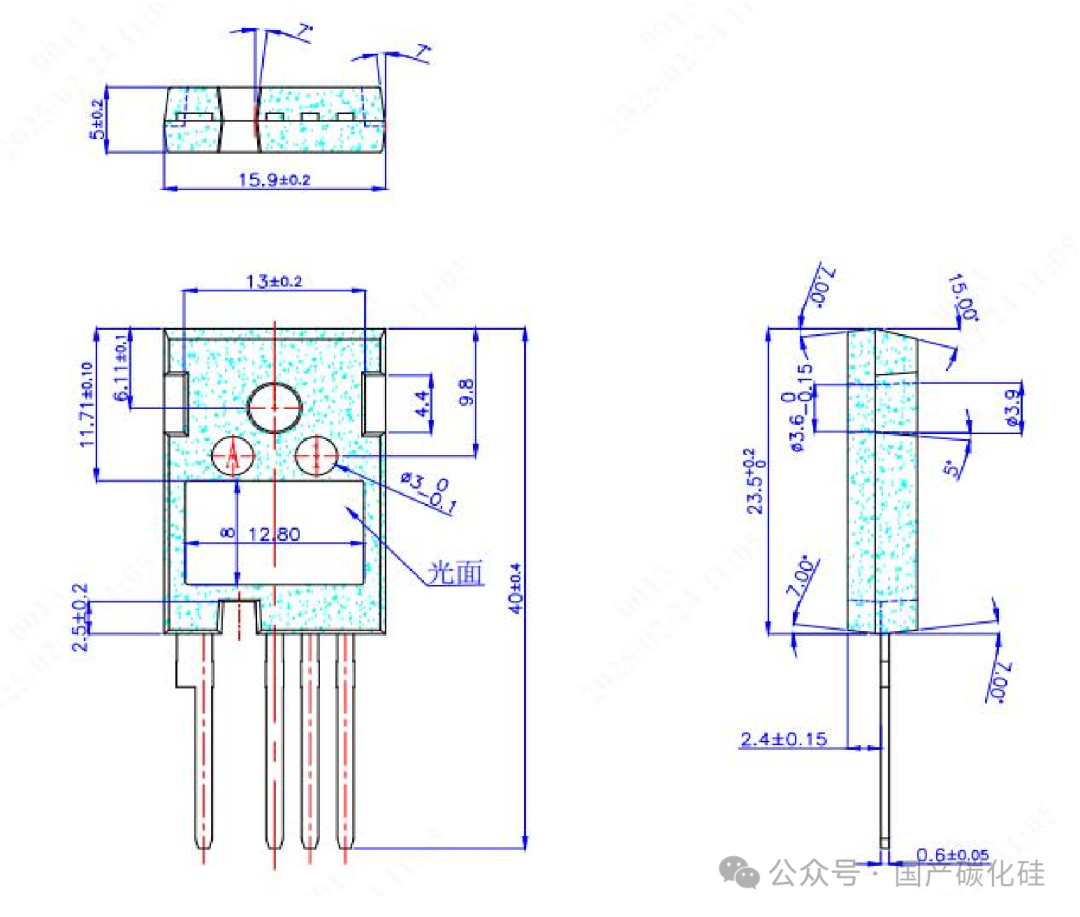

结合尺寸图 “13±0.2mm”（封装宽度）、“2.5±0.2mm”（缺口相关厚度），缺口深度与封装外壳厚度匹配，既延长路径又不牺牲机械强度。3300V 高压下，引脚边缘易出现 “电场集中”（强度是平均水平的 2~3 倍），会降低绝缘材料的抗爬电能力。缺口的弧形 / 梯形凹陷结构可让电场线沿缺口表面均匀分布，避免电场集中在引脚 - 封装的交界处：无缺口时，引脚边缘电场强度约 2.2kV/mm；缺口设计后，最大电场强度降至 1.5kV/mm 以下（远低于封装材料的击穿场强≥25kV/mm），从源头减少局部放电（爬电前兆）的风险。缺口的凹陷结构可减少灰尘、油污、湿气在引脚间的堆积：传统平面封装易形成连续的导电污染物薄膜，缩短有效爬电距；缺口让污染物难以形成 “连续通道”（灰尘易脱落、湿气易蒸发），即使在污染环境中，也能维持爬电路径的绝缘完整性，保障爬电距的长期有效性。封装与材料：爬电距的 “基础保障”配合缺口设计，规格书中标注的TO-247-4L 封装 + 高等级绝缘材料，为爬电距提供底层支撑：规格书明确采用 TO-247-4L 封装，其4 引脚线性排列（Drain/Source/Kelvin Source/Gate）的布局：高电位引脚（Drain，3300V）与低电位引脚（Gate，±22V）的物理间距≥4.5mm，结合缺口的路径延长，形成 “间距 + 缺口” 的双重爬电距保障；独立 Kelvin Source 引脚（Pin3）与主 Source 引脚（Pin2）分离，缺口进一步隔离 “驱动回路（低电位）” 与 “功率回路（高电位）” 的爬电路径，避免跨回路爬电。规格书标注 “ROHS Compliant, Halogen free”，其封装材料（环氧树脂 + 陶瓷基座）属于Class I 级绝缘材料（耐漏电起痕指数 CTI≥600V）：该材料在高压下不易产生漏电起痕（爬电的核心诱因），即使爬电距处于临界值，也能通过材料本身的抗碳化、抗污染能力，抑制沿面放电；绝缘击穿强度≥25kV/mm，远高于 3300V 电压下的实际电场强度，避免绝缘层破损导致的爬电路径短路。规格书的低泄漏电流 + 低寄生电容参数，间接保障爬电距的有效性：1. 极低的泄漏电流零栅压漏电流（I_DSS）：VDS=3300V 时最大仅 100μA，说明 Drain-Source 之间无明显漏电通道；栅极泄漏电流（I_GSS）：VGS=±20V 时最大仅 150nA，证明栅极绝缘层（SiO₂/SiC 界面）无缺陷；泄漏电流是爬电的 “前兆信号”，低泄漏电流表明器件绝缘系统稳定，爬电距的设计可有效发挥作用。规格书给出动态参数：C_oss=132pF、C_rss=13.5pF（VDS=1000V，f=1MHz）：低寄生电容减少了高压开关时的电压尖峰（避免瞬时超压），降低了电场强度波动对爬电距的冲击；低栅极电荷（Q_g=348nC）优化开关特性，减少开关过程中的电位畸变，间接维持爬电距的有效性。爬电距的 “冗余延伸”规格书标注 “Easy to parallel”（易于并联），缺口设计 + 封装爬电距的冗余，适配高压应用的密集布局：单器件的有效爬电距（9~10mm）已预留余量，多器件并联时，即使器件间间距缩小至 5mm，“器件 - 器件” 之间的爬电距（= 单器件爬电距 + 器件间距）仍能满足系统绝缘要求，无需额外增大安装空间，兼顾功率密度与可靠性。总结：爬电距问题的解决闭环这款 3300V SiC MOSFET 的爬电距解决方案，是 **“缺口设计（核心优化）+ 封装 / 材料（基础保障）+ 参数 / 应用（风险抑制 + 冗余）” 的协同结果 ：缺口设计：在有限空间内延长爬电路径、分散电场、隔离污染，直接满足 3300V 的爬电距要求；封装 / 材料：TO-247-4L 的引脚布局 + Class I 级材料，为爬电距提供物理与性能的底层支撑；电气参数：低泄漏电流 + 低寄生电容，抑制爬电诱因，保障爬电距的有效性；应用适配：爬电距冗余支持并行使用，适配高压系统的密集布局。最终实现 “高压绝缘可靠性” 与 “系统小型化” 的平衡，完美适配 EV 驱动、高压 DC/DC 等场景的需求。爬电距离问题不是 “器件端单独能解决” 的，而是需要器件厂与应用端的协同设计：器件厂需提供 “详细的应用设计指南”：包括爬电距离计算示例、PCB 布局参考图、电场仿真关键数据；应用端需在设计初期与器件厂沟通：明确系统的工作电压、环境条件，让器件厂提供针对性的封装选型建议；批量生产前进行 “联合验证”：通过高温湿热老化、耐压冲击测试，验证爬电距离设计的有效性。记住：SiC MOS 单管的爬电距离不是 “越大越好”，而是 “精准匹配系统需求”—— 过度增大爬电距离会导致 PCB 面积增加、成本上升，合理的设计是在满足安规标准的前提下，通过器件优化和应用规范，实现可靠性与成本的平衡。
欢迎行业专业人士在评论区讨论互动！【抛砖引玉 . 筑巢引凤】
