在硅碳化物（SiC）功率电子的时代，驱动器不再是一个简单的电路元件，而是决定系统能否成功的“守门员”。它们需要在数十纳秒内完成从控制侧到功率侧的信号传递，同时还要为MOSFET提供数安培的驱动电流。
在硅碳化物（SiC）功率电子的时代，驱动器不再是一个简单的电路元件，而是决定系统能否成功的“守门员”。它们需要在数十纳秒内完成从控制侧到功率侧的信号传递，同时还要为MOSFET提供数安培的驱动电流。这种极限操作对驱动器的隔离技术提出了极高的要求。接下来，我将从技术原理、选型细节、实战案例、常见坑点和未来趋势五个维度，进行深度剖析。
一、技术原理深度剖析：为什么隔离会这么难？
在传统的Si（硅）MOSFET驱动中，隔离技术相对宽松，甚至可以使用低成本的光耦。但是一旦引入SiC，情况就发生了天翻地覆的变化。要理解为什么，必须先了解SiC开关的两个核心痛点：极高的开关速度和极高的共模瞬态电压（CMTV）。

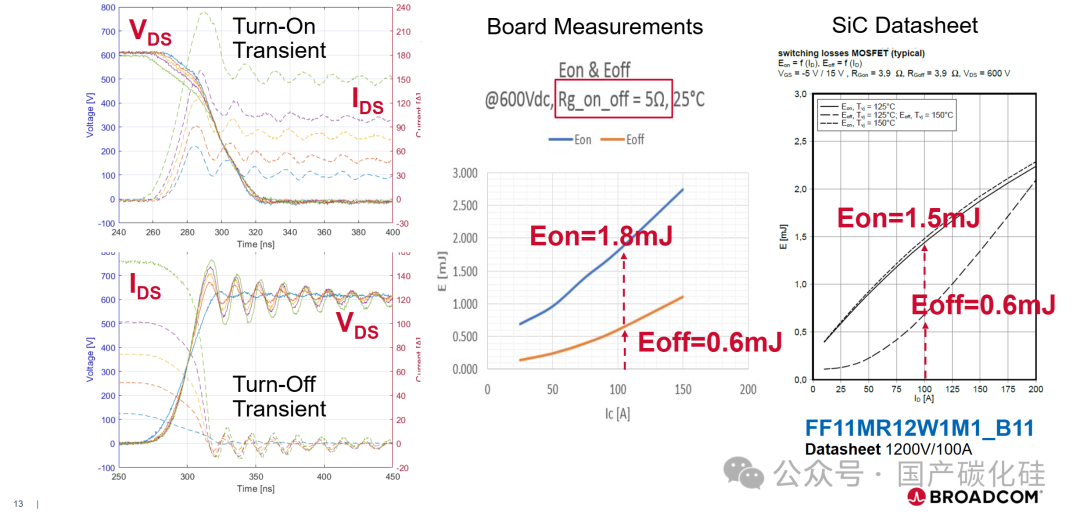

1. 极高的开关速度（High dV/dt & dI/dt）
SiC MOSFET的栅极电容（Qg）通常在10nF左右，且开关频率高达200kHz甚至500kHz。在这种高频率下，栅极电压的上升沿和下降沿仅需数十纳秒。这意味着：
电流需求
在10ns内提供200A的峰值电流才能把栅极从0V拉到15V。这对驱动芯片的驱动能力提出了极限要求。线圈感应
如此快速的电流变化会在任何一根导线上感应出高电压（Ldi/dt），这可能导致栅极过冲甚至击穿。
2. 极高的共模瞬态电压（CMTV）
SiC开关时会产生巨大的瞬态电压。一个10kV的SiC器件，在开通瞬间的共模瞬态电压可能轻易超过15kV。这对驱动器的隔离耐压提出了极限挑战。更重要的是，这种高压瞬态会通过电容耦合（CMTI）侵入控制侧，导致微控制器复位或失控。
3. 高温环境（High Temperature）
SiC器件通常工作在高温环境（如150°C），而驱动器必须在这种高温环境下长期工作，这就要求驱动器本身具备极强的耐热性。

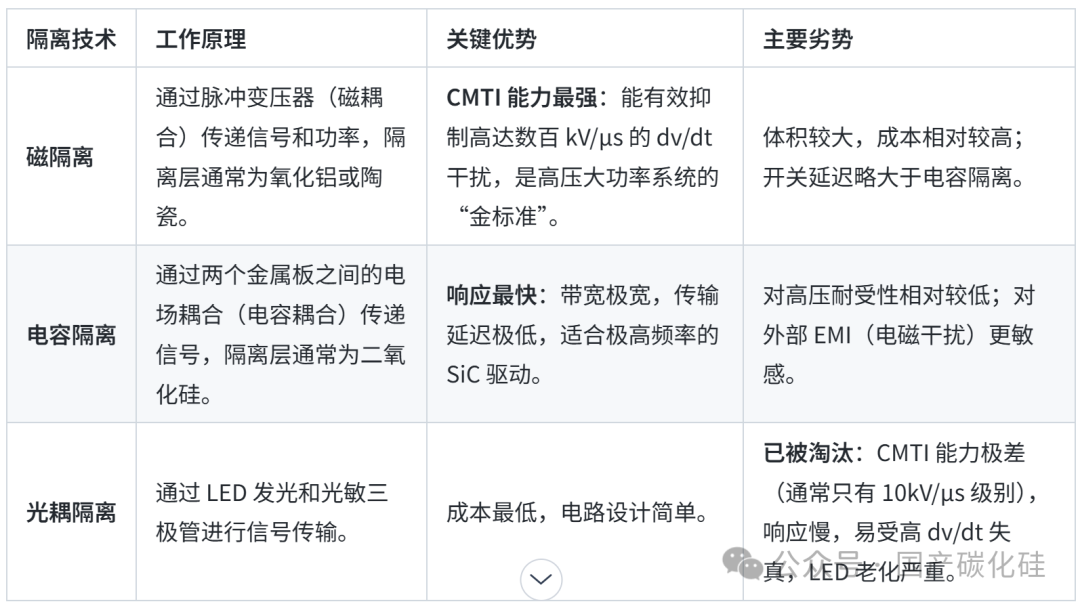

二、选型细节剖析：磁隔离 vs 电容隔离 vs 光耦
在了解了核心痛点后，我们来看不同隔离技术是如何应对这些挑战的。
1. 磁隔离：系统的“防弹衣”

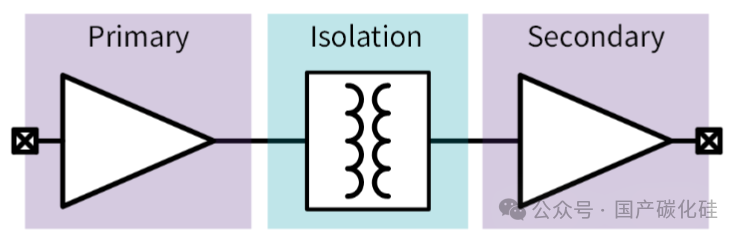

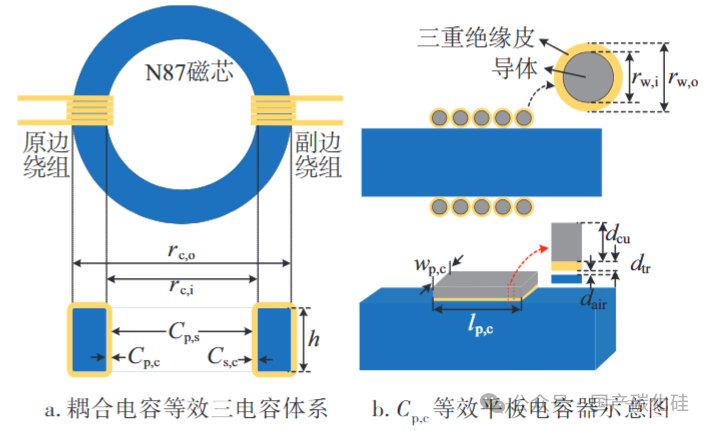

技术核心：通过脉冲变压器（PT）将信号和功率耦合，利用电磁感应进行传输。
深度特性：
CMTI能力
磁隔离器件（如Avago ACPL-P332J）通常具备1-2.5kV的CMTI能力。这意味着它可以阻挡高达几千伏的共模瞬态电压，防止其侵入控制侧。寄生电容
虽然磁隔离器件的寄生电容通常比光耦大，但它们具备良好的功率电压抑制能力，能有效抵消电容耦合带来的负面影响。散热
磁隔离器件通常具备较大的功耗容限（如10W以上），在高温环境下能更好地散热。
选型建议：
适用场景
高压（>800V）、高功率（>5kW）应用，如光伏逆变器（OBC）、大型电机驱动。注意事项
优先选择具有较高CMTI规格的产品，确保能应对极端瞬态。
2. 电容隔离：系统的“轻量化装甲”

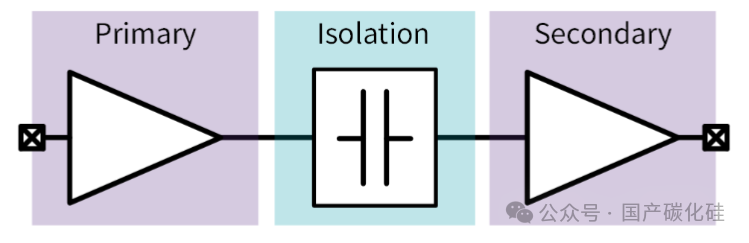

技术核心：通过两个电容板之间的电场耦合进行信号传输，利用谐振原理传递功率。
深度特性：
高速响应
电容隔离器件（如Broadcom ACPL-C79B）通常具备极低的传输延迟（<10ns），是目前最快的隔离技术。这非常适合极高频率的SiC开关。低功耗
相较于磁隔离，电容隔离的功耗更低，适合需要高效率的场景。高频噪声
由于其低传输延迟，电容隔离器件对高频电磁干扰（EMI）更加敏感，设计时需特别注意PCB布局。
选型建议：
适用场景
中低功率（<5kW）但追求极高效率的应用，如车规级DC-DC转换器。注意事项
由于电容隔离对高压的耐受性相对较低，必须确保工作电压在其额定范围内。
3. 光耦隔离：系统的“过期装置”

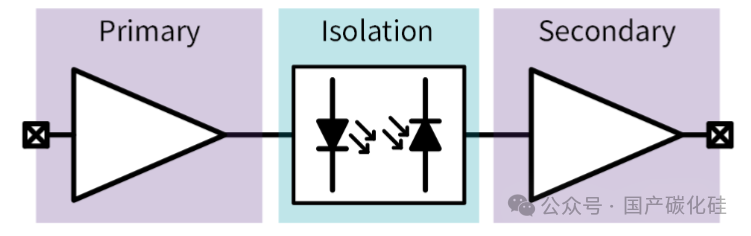

技术核心：通过LED发光和光敏三极管进行信号传输。
深度特性：
光衰问题
光耦内部的LED在高温和大电流下会快速老化，导致光强衰减。随着时间推移，驱动能力会逐渐下降，甚至失效。响应慢
光耦的上升沿和下降沿通常在数十纳秒以上，远远跟不上SiC的开关速度。CMTI极差
光耦对共模瞬态电压的抑制能力极差，极易导致控制侧失控。
选型建议：
适用场景
理论上仅适用于低压低频的SiC应用（如12V/12V IGBT驱动），但在实际工业级SiC驱动中基本不推荐使用。注意事项
在高功率场景下，光耦往往是导致系统失效的罪魁祸首。
三、实战案例：如何构建一套可靠的SiC驱动系统？
假设我们要设计一款用于电动汽车逆变器的SiC驱动电路，工作电压为1200V，功率为15kW，开关频率为200kHz。
1. 栅极驱动设计
栅极电容计算
假设MOSFET的Qg为12nF，开关频率为200kHz。驱动电流需求
I = Qg * f = 12nF * 200kHz = 2.4A。考虑到开关速度要求，实际驱动电流通常设计为5A以上。栅极电压
2. 隔离技术选型
选择磁隔离
由于电压高达1200V，且功率较大，CMTI能力成为首要考虑。因此选择一款具有高CMTI规格（如2kV）的磁隔离驱动器。布线策略
在PCB布局中，隔离侧（高压侧）采用较粗的铜箔，以降低寄生电感；信号侧（低压侧）保持线宽细小，防止噪声耦合。
3. 死区时间与保护
死区时间
SiC MOSFET的关断速度极快，死区时间需要控制在100ns以下。驱动器通常提供可编程死区时间功能。过压保护
SiC MOSFET对过压极其敏感，必须在驱动器中加入过压锁死（UVLO）电路。温度监测
由于工作在高温环境，驱动器需实时监测MOSFET的结温，并在温度过高时降低开关频率。
四、常见坑点与避坑指南
1. 误区一：认为光耦隔离“足够好”
坑点
在SiC驱动中，光耦隔离往往是系统失效的根源。它们无法承受高压瞬态，且在高温环境下LED易老化。建议
对于SiC应用，强烈建议放弃光耦，转而使用磁隔离或电容隔离。
2. 误区二：低估了PCB布局的重要性
坑点
在高频、高压环境下，PCB布局几乎决定了一切。粗细不均的铜箔、过长的走线会引入巨大的寄生电感。建议
严格按照驱动器厂商的布局建议进行设计。通常建议将栅极驱动器尽量靠近MOSFET布局，使用短而粗的走线。
3. 误区三：忽略了功率器件的结温
坑点
SiC MOSFET虽然能耐高温，但过热会导致导通电阻（Rds_on）上升，降低效率。建议
在设计时必须考虑散热片、风冷或液冷方案，并在驱动器中加入温度补偿功能。
4. 误区四：盲目追求极高的开关频率
坑点
虽然SiC支持极高的频率，但过高的频率会导致开关损耗增加，抵消效率提升的优势。建议
在高功率应用中，建议将频率控制在100kHz-200kHz之间，除非有极强的体积或重量限制。
五、未来趋势：SiC驱动的下一步
集成化驱动器
未来的SiC驱动器将集成更多功能，如温度传感、过压锁死、通信接口（CAN、SPI），以降低系统复杂度。数字隔离技术
随着SiC技术的成熟，数字隔离（如基于磁通门的数字隔离器）将逐渐应用于高速SiC驱动中，提供更高的抗干扰能力。高压堆叠技术
对于800V以上的SiC应用，未来可能采用堆叠技术，将多个低压驱动器组合使用，以降低单体的隔离压力。
总结
在SiC驱动领域，磁隔离是目前最可靠、最通用的选择，电容隔离是极致高频小功率的利器，而光耦隔离则是需要尽量避免的高危元件。构建一套可靠的SiC驱动系统，需要我们深入理解开关特性，严格控制布局，并在选型时审慎评估每一项技术指标。
