功率模块（Power Module）的内部拓扑结构是指模块内部半导体器件（如IGBT、MOSFET、SiC等）及其反并联二极管的连接方式。不同的拓扑结构直接决定了模块的应用场景（如逆变、整流、斩波等）、电压应力分布和功率密度。以下是功率模块常见的内部拓扑种类及其工作原理：
1. 基础二级（2-Level）拓扑结构
这类拓扑是功率模块最常见的形式，主要用于中低压逆变器、斩波器和变频器。

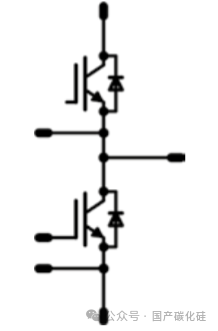

(1) 半桥结构 (Half-Bridge, GB)
原理
由两个功率半导体（如MOSFET、IGBT）和一个反并联二极管组成，两个器件共源（Common Source）或共漏（Common Drain）。应用
常用于开关电源、斩波器（Buck/Boost）和三相变频器的相电路。优势
电压应力低（仅为直流母线电压的一半），电流应力高，成本低。

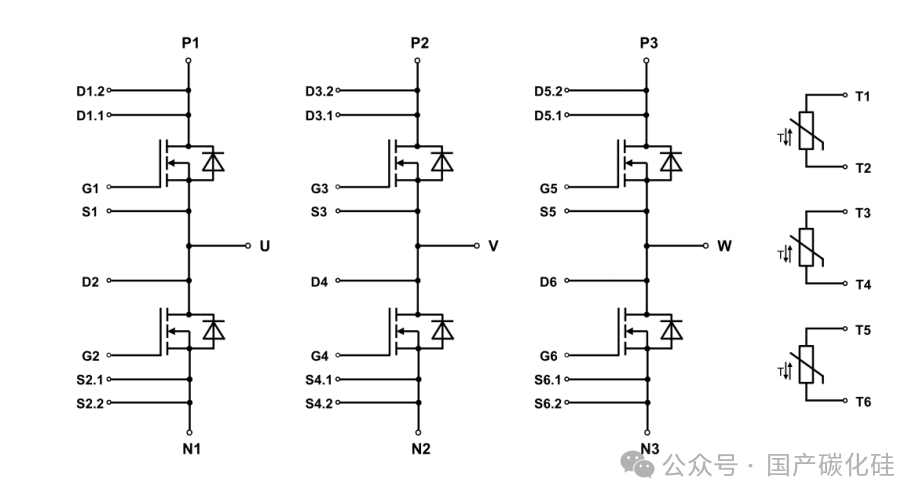

(2) 全桥结构 (Full-Bridge, H-Bridge)
原理
由三个半桥组成，六个功率器件对称排列。每个半桥负责一相输出（U/V/W），通过控制上下管的互补导通（带死区），把直流母线电压斩成 PWM 波。 对单个负载（比如单相电机）来说，也可以用其中一组半桥组成H 桥：通过对角开关组合（如上左 + 下右 / 上右 + 下左），让电流正反流过负载，实现正负电压输出。应用
用于电机驱动（H桥电机）、正负极性变换（如DC-DC变换器的正反向）。优势
能够提供正负电压输出，电压应力与半桥相同，但功率密度更高。

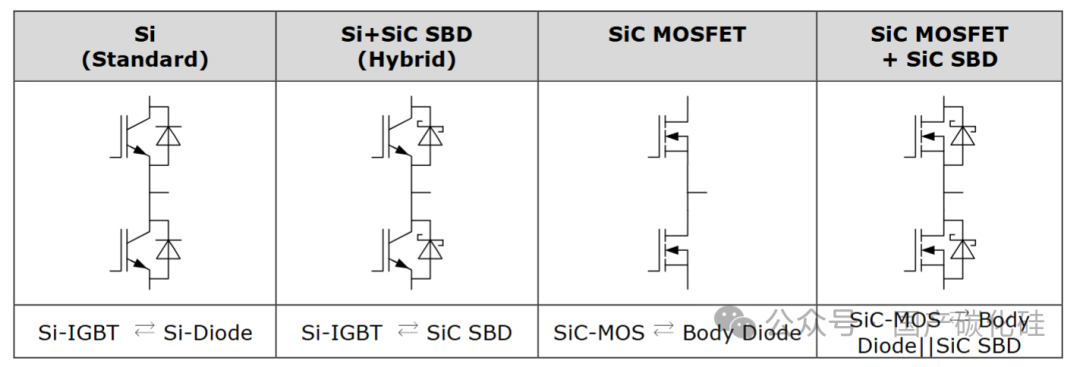

(3) 反并联二极管 (Body Diode)
原理
每个功率器件内部通常集成一个反向二极管，用于在器件关断时提供电流通路。应用
在斩波器中用于电流自由轮回（Freewheeling）。
2. 多电平（Multi-Level）拓扑结构
随着电压等级的提升（如1200V、1800V），单个器件的电压应力过大，需采用多电平拓扑来分担电压。

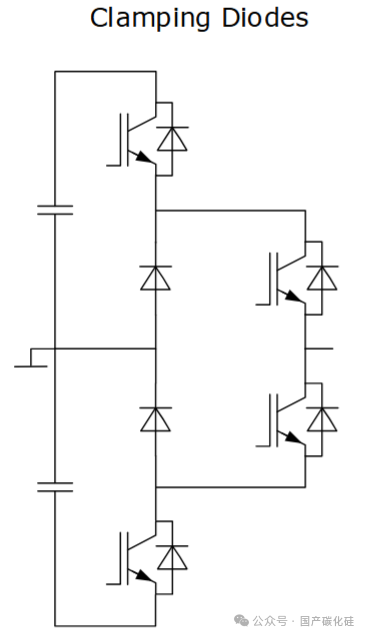

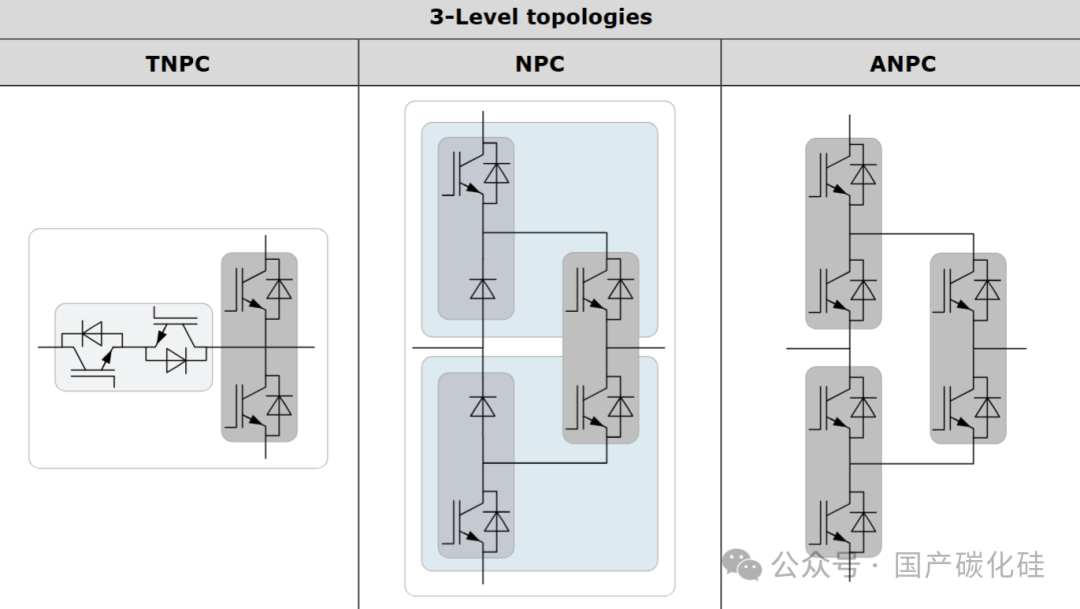

(1) 中点钳位 (NPC, Neutral Point Clamped)
原理
在高压器件和低压器件之间并联一个钳位二极管（或电容），将总电压分为两级或多级。优势
变体

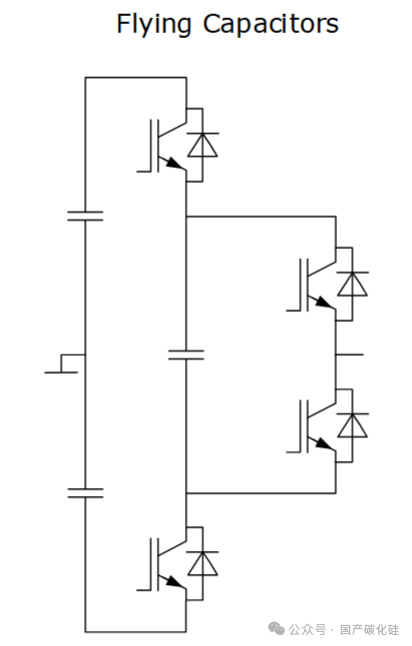

(2) 飞跨电容 (FC, Flying Capacitor)
原理
在电路中引入电容作为电压分压点，通过开关器件的组合来充放电电容，实现多电平输出。优势

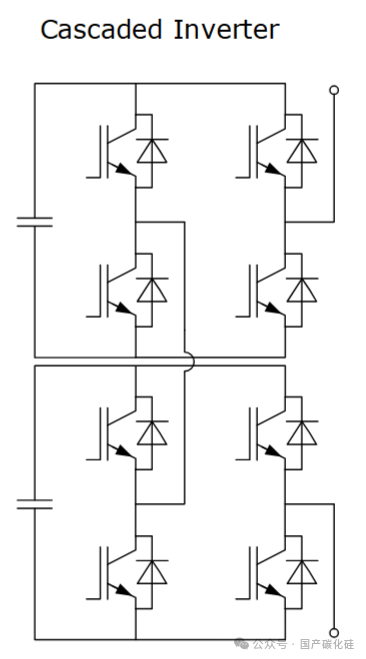

(3) 级联H桥 (Cascaded H-Bridge)
原理
将多个低压H桥模块级联在一起，每个H桥输出一个电压级，叠加形成高压输出。优势
3. 模块化/集成拓扑结构
为简化驱动电路和提升可靠性，现代功率模块常集成驱动器件和保护电路。
(1) 智能功率模块 (IPM, Intelligent Power Module)
原理
在功率器件（IGBT/SiC）旁集成功率驱动电路（Driver）、栅极保护电路和光耦隔离。优势

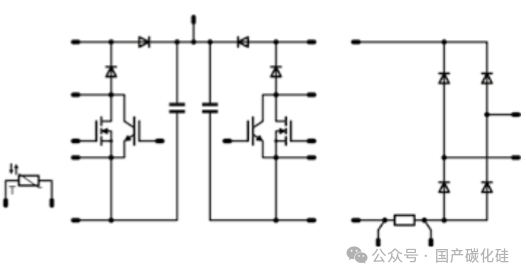

(2) 功率因数校正模块 (PFC)
原理
专用于整流端的功率模块，内部集成电感、二极管和控制电路，实现功率因数校正。应用
(3) 低功率半桥 (Low-Power Half-Bridge)
原理
专为小功率应用设计的半桥结构，通常采用集成电感或电容。优势
体积小，成本低，适用于手机充电器和小型LED驱动。
4. 特殊应用拓扑
针对特定的功率转换需求，还会有一些特殊的内部布局设计。
(1) 单端反激 (Flyback)
(2) 单端正激 (Forward)
小结
功率模块的内部拓扑选择取决于应用需求：
电压等级高：采用多电平拓扑（如NPC、FC）。
需要集成驱动 ：选择IPM或PFC模块。
功率密度要求高： 采用全桥或级联H桥结构。
普通斩波或电机驱动：采用半桥结构。
