在同一个技术方案中，选择碳化硅MOS单管还是模块，本质是设计灵活性与系统集成度的权衡。碳化硅MOS单管（如TO-247封装）成本较低、布局灵活，便于在中低功率场景下进行原型验证或并联扩容，但对散热、驱动和均流设计的要求较高；而碳化硅MOS模块将多个芯片与驱动匹配、温度检测等集成在低寄生电感的封装内，能极大简化大功率系统（如主驱逆变器、大功率充电桩）的设计，提升可靠性与功率密度。简言之：追求开发灵活性和小批量成本优势时倾向单管，面向大批量生产、高功率密度与高可靠性时优先选择模块。
那在驱动设计上面，二者有什么不一样的地方呢？
碳化硅MOS单管和模块在驱动设计上的核心区别，源于其内部集成的芯片数量、数量、封装方式和寄生参数的巨大差异。简单来说，驱动一个模块，本质上是在同一时刻精确地驱动内部的多个并联芯片。这带来了驱动功率、抗干扰、布局和保护等各方面截然不同的挑战。下面详细举例分析。
1 驱动回路寄生电感：从“可控”到“必须接近零”
1.1 多单管并联
每个单管有自己的栅极、源极（开尔文源极）引脚，需要通过 PCB 走线将它们连接到同一个驱动信号。驱动回路从驱动 IC → 栅极电阻 → 各个单管栅极 → 开尔文源极 → 回到驱动 IC；典型寄生电感每路15～30nH 很容易出现（取决于布局）。因此并联回路之间会形成栅极共模振荡，尤其是开关瞬态时，一个管子的栅极电压波动会通过回路电感耦合到另一个管子。
所以在我们在设计时需要特别注意以下几点：
1）使用独立的栅极电阻，甚至加铁氧体磁珠；
2）严格对称布线，尽量缩短驱动回路；
3）各管开尔文源极单独回到驱动 IC 公共点（星形连接）。
1.2 模块方案

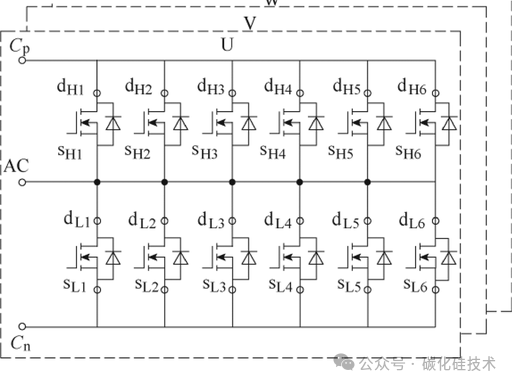

模块内部已将多个芯片的栅极和源极通过绑定线、铜层等连接好，只引出很少的端子（例如 G、S、辅助源极 S_aux）。驱动回路从模块端子到驱动 IC 的 2～3 cm 即可做到极低电感（<5nH）。另外内部各芯片的栅极回路电感被封装固化为极小的值（通常 <2nH），且基本一致。因此驱动设计只需要单点驱动，不会出现多路并联振荡问题。
下面以驱动总Qg=400nC的四个100nC芯片为例说明两种的区别。
多单管并联：驱动回路电感 20nH，在 di/dt = 2A/ns 时，栅极感应电压L⋅di/dt=20×2=40V，会直接叠加在栅极驱动电压上，极易误开通或损坏栅极。
模块：回路电感 5nH，相同 di/dt 下感应电压仅 10V，安全余量大得多。
2 驱动电流分配与均流影响
多单管并联：驱动信号需要同时驱动多个独立的栅极电容。若一个管子的栅极走线长、另一个短，开关时间就会不一致。即：先开通的管子会先流过全部电流，可能过流；关断时后关断的管子也会承受过大 di/dt。
多单管并联的驱动设计必须包含独立微调栅极电阻（例如 Rgon1=2.2Ω, Rgon2=3.3Ω 来平衡开关速度）。更专业的做法是加源极耦合电感或驱动变压器平衡，但复杂度高。
模块方案：模块内部已通过布局、绑定线和芯片筛选保证了各芯片的栅极阈值电压Vth、跨导gfs一致。驱动信号从单一栅极端子进入，模块内部自动均流（偏差通常 <5%）。驱动设计无需考虑多路平衡，只需给出一个总Rg ，能满足所有芯片的开关要求。
例如：4颗C3M0075120K (TO-247-4) 并联，实测由于布局不对称，慢的管子比快的管子晚关断 20ns，导致慢管子关断损耗增加 30%。需要反复调 Rg 甚至用磁珠。使用相同芯片封装的 CAS300M17BM2 模块，直接接一个 2.5Ω 的 Rg，各芯片开关时间差 <5ns，无需调试。
3 保护电路：单点检测 vs. 多点/冗余检测
多单管并联：关于过流/短路保护。如果只监测其中一颗单管的Vds （退饱和检测），其他管子可能先过流而该管子未过流，造成误不保护。通常的做法是监测每个单管的 Vds （需要多个比较器，成本高）；监测总电流（如分流器或霍尔），但响应慢；检测驱动电压下降（间接法），精度差。另外需要每颗管子放 NTC 或二极管来进行温度监测，信号处理复杂。
模块方案：模块内部芯片呈紧密热耦合，一个退饱和检测点可以代表全部（因为模块内部连接电感很小，任一芯片过流时，模块的Vds 端子电压都会迅速升高）。模块内通常集成一个 NTC 紧贴芯片，直接反映结温。保护电路简单可靠。
举例说明：4颗单管并联，其中一颗因焊接不良导致 Rds(on) 增大。正常工作时电流会自动偏向其他三颗，模块退饱和检测（接在任一单管上）可能检测不到异常；但该单管的温度会飙升。需要每管配置温度检测。如果用模块，内部芯片均流，老化也一致，一颗NTC即可。
4 电磁干扰 (EMI) 与共模抑制
多单管并联：多个单管分散布局，会形成多个高频电流环路，辐射 EMI 严重。驱动回路面积大，容易接收共模噪声，导致栅极电压波动。驱动电源需要每个管子附近加退耦电容，否则驱动 IC 容易误触发。
模块方案：所有高频电流环路被封装在金属外壳内，对外发射小。驱动回路极短，共模噪声耦合路径短，CMTI 指标容易满足。驱动电源可以集中供应，仅需在模块端子旁放置一个 100nF 电容。
举例说明：某10kW逆变器，用4个TO-247并联，EMI测试在30MHz处超标12dB，必须加共模磁环和栅极磁珠。换用相同电流等级的半桥模块后，EMI余量6dB，省去了大量EMI滤波器件。
5 驱动电源与功率
从总驱动功率来对比，二者相同（因为总芯片数相同）。驱动电压两者都需要 18~20V 开通，-3~-5V 关断。驱动电源峰值电流虽然相同，但布局上很大差异。
多单管并联：驱动 IC 需要支持瞬间输出 4×I_gate_peak (如 4×4A = 16A)，必须用带外置图腾柱的驱动器；布线困难。
模块方案：峰值电流同样是 16A，但这是因为模块内部多个芯片的栅极电容同时充电；但驱动 IC 只需输出一次 16A，且可以紧贴模块放置，回路电感小。
6 实际工程中的决策结论
将两者在实际工程中的特性做了一个对比，如下表：
7 应用场景
功率5~15kW，对成本敏感，有足够 PCB 面积和研发时间进行驱动调试，且不需要极致可靠性（如家电、小功率焊机）。这种情况多建议用单管并联方案。
功率大于20kW，追求高功率密度、高可靠性、短开发周期（如车载 OBC、牵引逆变器、大功率 DC-DC）。驱动设计一次成功率高，长期可靠性远超分立方案。这种情况多建议用模块方案。
