所谓“谁掌握了电力，谁就掌握了AI”，如今解决电力的核心技术变革便是固态变压器SST。首先一句话概括什么是固态变压器？即：用 SiC 等半导体器件 + 高频变换替代传统工频铁芯，把被动变压升级为可交直流互转、双向控功、智能治理电能质量的高效紧凑 “电力能源路由器。
固态变压器SST这么“热门”，又为何“难产”呢？其根本原因在于它并非传统变压器的简单升级，而是一场颠覆性的电力电子革命。它将传统的铜线圈和铁芯替换为由软件定义的复杂半导体系统，随之带来了半导体、磁学、控制、热管理和可靠性等多个领域环环相扣的“系统级难题”。现将几大核心技术挑战整理如下：1、功率半导体。核心难点就是器件成本高、高频开关损耗大、高频高压应力下易失效。高压SiC器件成本长期居高不下（占总成本约32%-40%），高频硬开关下热损耗是当前商用SiC MOSFET所无法承受的，如何实现高效的“软开关”是核心难点。有数据显示，一颗10kV SiC MOSFET在硬开关下损耗1340W，远超其1143W的散热极限，因此必须实现ZVS导通，否则器件会瞬间过温失效。2、高频磁性元件。核心难点是高频大容量下材料性能下降、绝缘与散热矛盾、体积“打回原形”。高频化（20-100kHz）本是为了大幅缩小磁芯体积，但绝缘标准不随之变化。例如，一个10kV系统仍需满足42kV/1min耐压和75kV雷电冲击绝缘水平，这是物理底线。
高频磁性材料长期存在“性能、价格、工艺”的三角矛盾。先进的纳米晶合金价格昂贵（比铁氧体贵5倍），在50kHz高频下其理论1.2T的高饱和磁密只能降至0.3T左右使用以防过热。同时，该材料质地脆、加工难，大功率应用需多块拼接，气隙控制要求极高。

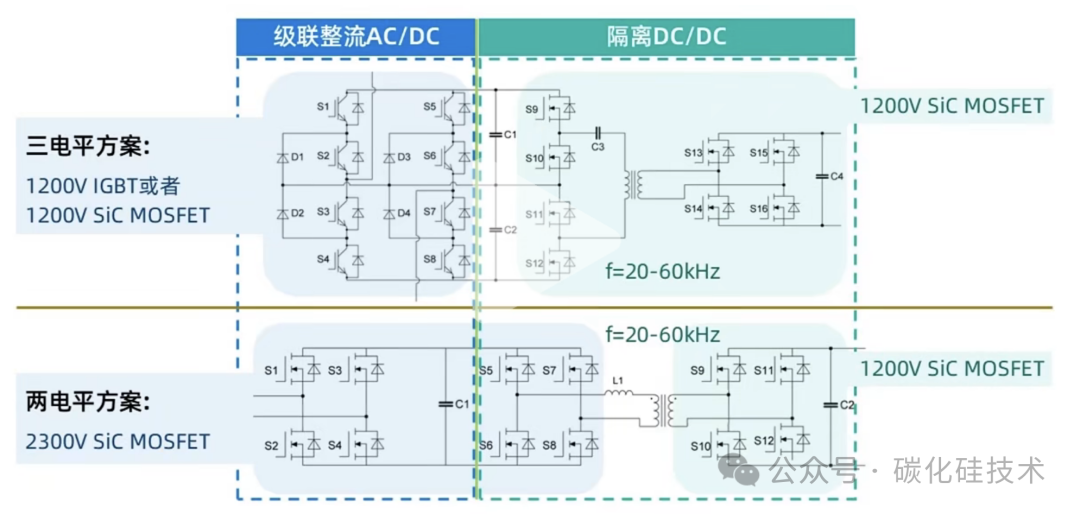

核心材料纳米晶合金加工难、高温易脆，实际工作磁密仅为理论的1/4；且高压绝缘要求使高频化带来的体积缩小优势被抵消殆尽，即为满足高压绝缘，仅爬电距离一项就可能占去设备近40%的体积，彻底抵消了高频化带来的小型化优势。3、拓扑与控制。核心难点是模块间电压/电流均衡难、控制算法极其复杂。为降低器件电压等级而采用的级联拓扑（ISOP/CHB）会引入严重的电压失衡问题，这需要精确控制每个模块的均压精度<1%，否则一个过压就可能引发连锁击穿。另外控制器需在纳秒级内同步数百个模块，实现高效的电压平衡算法和ZVS控制。在轻载或故障时，需主动牺牲约2%的效率来维持系统稳定。4、绝缘与热管理。核心难点是高频高压下绝缘易失效、高功率密度下发热急剧。要将成百上千的发热器件紧密排布以求紧凑，会引发局部过热和过高的电场应力，这可能加速器件老化和局部放电，使绝缘风险飙升。高密度集成迫使热管理与绝缘设计相互掣肘，挑战严峻。核心高频磁性材料纳米晶合金的工作温度上限仅为105-120℃，一旦超过50kHz，可用磁密下降75%，性能大幅缩水。高功率密度下的冷却设计，也成为制约瓶颈。5、系统可靠性。核心难点是元器件多、故障模式复杂、缺乏长期验证。传统变压器靠电磁感应，天生坚固。而SST全靠电子器件，一个元器件损坏就可能导致整机瘫痪，系统整体MTBF（平均无故障时间）显著下降。另外就是寿命问题，SST中电子元器件的设计寿命通常在10-15年，而传统变压器轻松运行30-40年。这一寿命上的巨大差距，让最终用户在选择时顾虑重重。最后作为新型设备，SST至今缺乏统一的测试标准、并网规范和安全认证体系，给产品的市场准入和用户信任带来了障碍。
6、制造工艺上面其核心难点在于一下几条：
1）纳米晶磁芯加工与装配：大功率SST需用多块纳米晶磁芯拼接，但材料易脆，拼接处的气隙处理是制造难点，直接影响磁路和性能。
2）高压高频下的绝缘处理：高频高压下的局部放电风险极高，绕组和磁芯往往需要采用精细的绝缘涂覆（如PI膜+硅胶灌封）和真空压力浸渍（VPI）等特殊工艺，工序复杂且成本高昂。
3）高频电磁兼容（EMC）：SST内高速开关产生大量高频噪声，自身对外辐射大，又极易被干扰，电磁兼容（EMC）设计极为棘手。
4）功率模块互联集成：高频回路中，1nH的杂散电感就可能感应出1000V尖峰。因此，叠层母排设计和封装工艺是决定系统能否生存的“毫厘之争”。
固态变压器之所以“热”，是因为它代表着电气工程师对理想电源的终极构想；而之所以“难”，则是因为实现这个构想的每一步，都踩在了现有材料、物理和工程理论的极限之上。
但这并非不可逾越的天堑，随着10kV高压SiC等核心器件量产成本下降，以及AI数据中心、电动汽车超充站等高附加值场景的迫切需求，固态变压器正从“画饼”变成“真香”，逐步走进行业示范与特定商业化应用的阶段。它就像电力系统中的智能手机，前期研发投入巨大且成本高昂，但其带来的革命性功能和潜在价值，正推动整个行业加速前行。
