导读

在功率半导体的世界里，碳化硅（SiC）无疑是最受瞩目的明星材料。更高的电压、更快的开关、更低的损耗——这些优势让SiC器件在电动汽车、光伏逆变、数据中心电源等领域攻城略地。然而，当真正面临器件选型时，很多工程师却陷入了一个两难选择：SiC MOSFET 还是 SiC JFET？

两者都基于同一种宽禁带半导体材料，却走出了截然不同的技术路线。一个依赖表面沟道，通过氧化层控制开关；另一个则利用PN结耗尽效应，以体导通实现极致低电阻。它们的工作原理有何本质不同？为什么JFET的导通电阻可以做到MOSFET的一半？栅氧化层真的是SiC MOSFET的“阿喀琉斯之踵”吗？常开型（Normally-On）的JFET又该如何安全地应用于实际系统？

这些问题，绝不是简单浏览数据手册就能回答的。它们根植于芯片内部的微观结构、工艺制程和物理机制。现在从芯片技术的最底层出发，带您深入了解以下内容：

一、为什么是碳化硅？

在深入两种器件之前，我们先快速回顾一下SiC的材料优势。

碳化硅的禁带宽度（~3.2eV）是硅（1.1eV）的约3倍，临界击穿电场（~2.8MV/cm）是硅的近10倍，热导率（~4.9W/cm·K）是硅的3倍以上。这意味着什么？

更小的芯片面积，实现更高的电压等级；更高的热导率，带来更好的散热能力；更快的开关速度，降低系统损耗。

但SiC也有它的“脾气”——材料硬度极高（莫氏硬度9.5，接近金刚石），加工难度大；界面缺陷密度高，对栅氧可靠性构成挑战。这也就是为什么不同器件结构的选择，会走向截然不同的技术路线。

二、SiC MOSFET：表面沟道的艺术

2.1 芯片结构演进：从平面到沟槽

英飞凌的CoolSiC™ MOSFET经历了从平面栅到沟槽栅的技术跃迁。

平面栅结构是最早期的实现方式——栅极氧化层生长在SiC外延层的水平表面上，电流横向流过P体区表面的沟道，然后垂直向下通过N-漂移区到达漏极。这种结构工艺相对简单，但沟道迁移率受限于SiC/SiO₂界面的高陷阱密度，导致沟道电阻占比高达50%-70%。

沟槽栅结构则是将栅极嵌入到SiC外延层内部，形成垂直方向的电流路径。这种设计的精妙之处在于：沟道方向从（0001）Si面转向（11-20）a面，界面态密度显著降低，沟道迁移率提升2-3倍。同时，沟槽结构通过更紧凑的元胞设计，大幅提高了电流密度。

我们来看一组典型参数对比（以1200V/40mΩ规格为例）：

2.2 关键结技术

P体区注入：通过铝离子注入形成P体区，注入能量从几十keV到几百keV的多能量步骤，构建缓变的掺杂分布，既保证足够的阈值电压（~4V），又避免过于降低沟道迁移率。

JFET区设计：在P体区之间预留一个N型区域，称为JFET区。它的宽度和掺杂浓度需要精细优化——太窄会增加JFET电阻，太宽则会在P体区边缘产生过高的电场峰值，击穿电压下降。

源极接触技术：采用Ni或Ti基欧姆接触金属，在1000℃左右的高温快速热退火（RTA）后形成良好的源极欧姆接触，接触电阻率可达10⁻⁵Ω·cm²量级。

2.4 沟槽栅的特殊挑战

沟槽栅结构虽然性能优异，但工艺难度显著增加：

拐角电场集中：沟槽底部的圆角半径如果设计不当，会发生电场聚集，导致局部击穿。英飞凌的解决方案是采用非对称沟槽或P+屏蔽区，在沟槽底部下方注入高浓度的P型掺杂，形成电场屏蔽层。

刻蚀损伤：SiC的干法刻蚀（通常使用SF₆/Ar等离子体）会在刻蚀表面产生损伤层，影响后续栅氧质量。需要精确控制刻蚀参数，并通过牺牲氧化来去除损伤。

2.5 栅氧可靠性——核心命门

SiC MOSFET最薄弱的环节就是栅氧化层。SiC热氧化生成的SiO₂中，界面附近的碳残留、悬挂键等缺陷密度远高于硅体系。这些缺陷会导致：

• 阈值电压漂移（正向偏置温度不稳定性PBTI）

• 栅氧寿命缩短，时变击穿（TDDB）特性恶化

英飞凌CoolSiC™核心技术之一是氮化工艺——在NO或N₂O气氛中进行栅氧后退火，引入氮原子钝化界面缺陷。这可以将界面态密度（Dit）从10¹²eV⁻¹cm⁻²量级降低到10¹¹量级，显著提升栅氧可靠性。

三、SiC JFET：常开型与体导通的新思路

3.1 基本结构与工作原理

SiC JFET的工作原理基于PN结的耗尽效应，而非MOS结构。

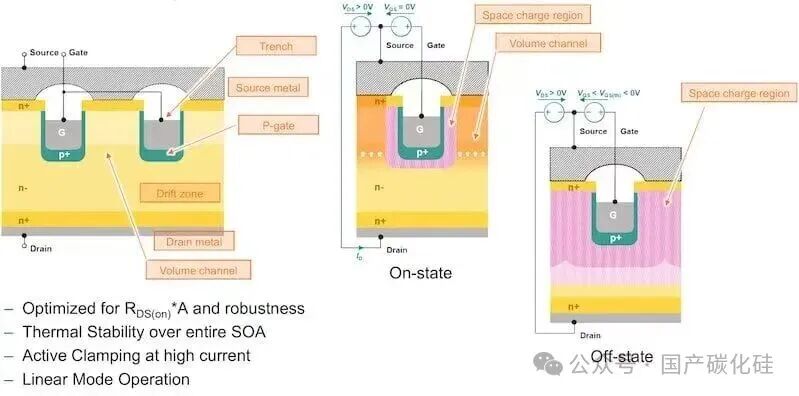

英飞凌CoolSiC™ JFET采用的是垂直沟槽栅结构：P+栅极区嵌入在N型漂移区中，形成垂直方向的电流通道。在零栅偏压条件下，N通道完全打开，器件处于常开（Normally-On）状态。要关断器件，需要在栅极施加相对于源极为负的电压，使P+/N结的耗尽层扩张，最终夹断通道。

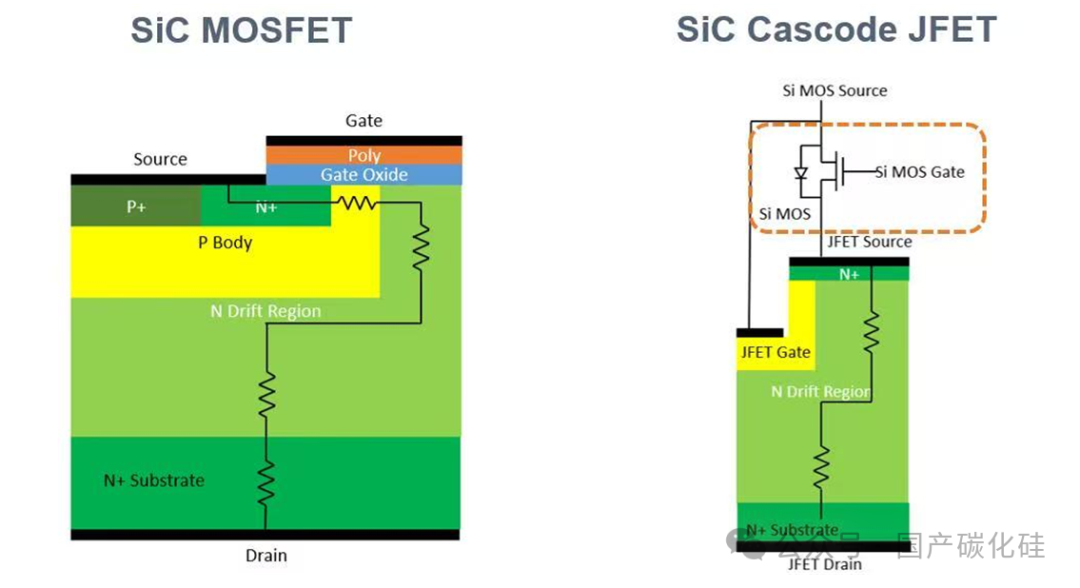

相比MOSFET，JFET的电流是在N型漂移区的体区内流动，而非表面反型层，因此不受SiC/SiO₂界面缺陷的影响。这也是JFET能够实现极低导通电阻的根本原因。

3.2 结构设计的巧妙之处

沟道宽度与夹断电压：沟道宽度（两个P+栅极之间的N区宽度）是JFET设计的核心参数。沟道越窄，夹断所需的反向电压越小，但导通电阻会增加。750V等级的CoolSiC™ JFET，沟道宽度通常设计在1-2μm量级，夹断电压约在-15V至-20V。

栅极PN结的雪崩能力：JFET的栅极是PN结结构，其雪崩击穿特性远优于MOSFET的栅氧化层。当发生过压或浪涌时，栅极PN结可以通过雪崩吸收能量，具备自保护能力。

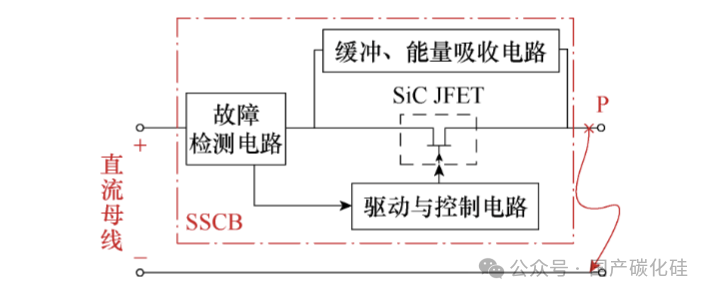

线性区稳定性：在固态断路器应用中，JFET需要工作在线性区来限制浪涌电流。这时JFET的优势就体现出来了——沟道夹断是体效应，均匀性好，不易形成局部热点；而MOSFET在线性区容易因电流聚集效应导致热失效。

3.3 常开型问题的工程化方案

Normally-On特性对系统设计提出挑战——上电过程中，如果栅极驱动尚未建立，JFET就已经导通，可能导致母线直通短路。

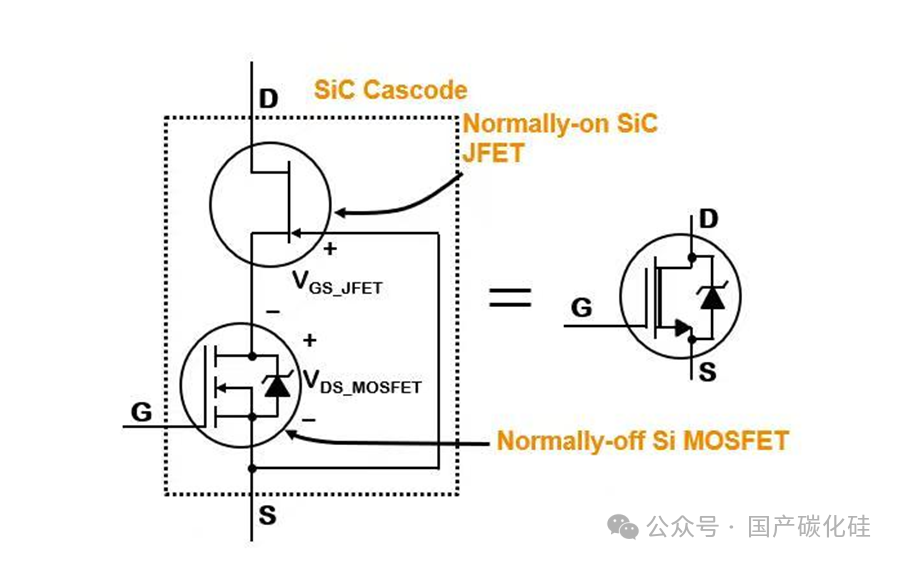

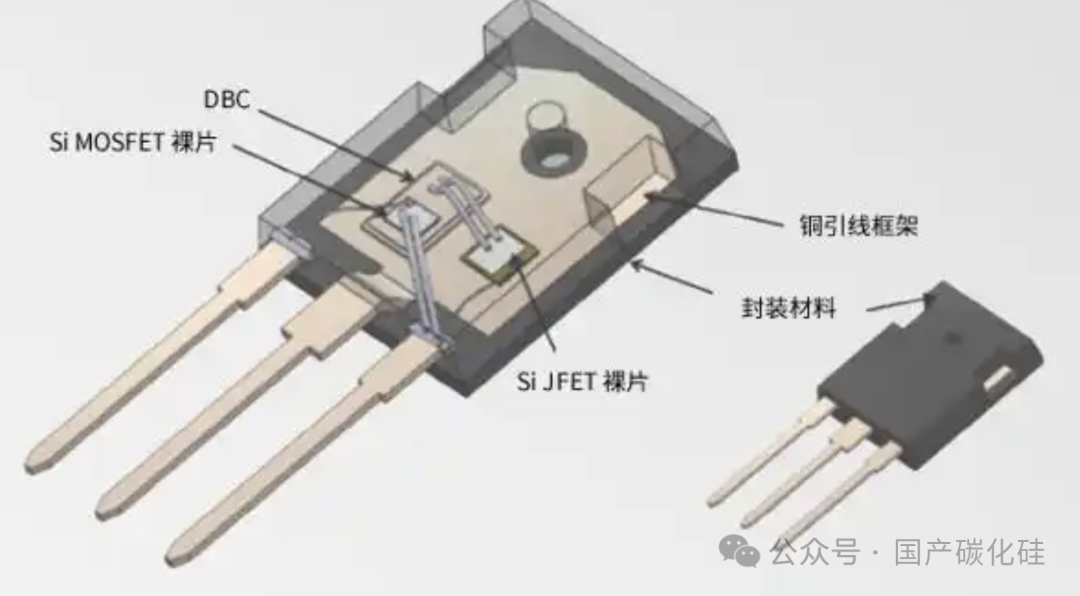

英飞凌的解决方案是直接驱动（Direct Drive）概念：将一个低电压硅MOSFET与SiC JFET级联（Cascode）或集成在同一封装内，对外呈现常关特性。硅MOSFET承担“主开关”职责，当其关断时，漏极电压上升并通过二极管将JFET栅极拉负，从而关断JFET。这种方案在封装层面解决了常开型不易用的问题。

四、芯片参数的硬核对比

4.1 导通电阻的温度系数

SiC MOSFET的Rds(on)随温度升高而增加（正温度系数），这有利于并联均流。但JFET表现出更强的正温度系数——1200V JFET在175℃时的Rds(on)约为25℃时的1.8倍，而MOSFET通常为1.4-1.5倍。

原因在于：JFET的导通电阻由沟道电阻（可忽略）和漂移区电阻构成；漂移区电阻随温度升高而显著增加（迁移率下降）。MOSFET还有一部分沟道电阻，其温度系数相对较小。

4.2 栅极电荷与开关特性

以750V/10mΩ器件为例：

JFET的栅极是PN结，输入电容主要由结电容决定，数值更小；而MOSFET的栅极电容包括氧化层电容和耗尽层电容，Ciss更大。在MHz级高频应用中，JFET的驱动损耗优势显著。

4.3 反向恢复——本质差异

这是两者最根本的差异之一。

SiC MOSFET存在体二极管：当电流反向通过时（源极电压高于漏极），P体区/N-漂移区构成的PN结导通，注入少数载流子。在关断过程中，这些少数载流子需要被复合或扫出，产生反向恢复电流，带来Qrr和Trr参数。

SiC JFET没有体二极管：第三象限导通时，电流直接流过未被夹断的N通道（类似同步整流模式），是单极性导通过程，不存在少数载流子注入，因此Qrr几乎为零。

实测数据显示：1200V/40mΩ等级的JFET，其Qrr约在20nC量级（主要来源于封装电容），而同等规格的MOSFET Qrr约为200-300nC。在硬开关桥式拓扑中，这一差异直接决定了损耗和EMI水平。

五、工艺制造的核心差异

5.1 SiC MOSFET关键工艺

栅氧化：在干氧或湿氧气氛中，1100-1200℃温度下生长50-80nm的SiO₂栅介质层。随后在NO或N₂O中950-1050℃退火进行氮化钝化。这是决定MOSFET性能与可靠性的核心步骤。

多晶硅栅沉积与掺杂：LPCVD沉积多晶硅，通过POCl₃扩散或离子注入进行N型重掺杂，降低栅极电阻。

源极欧姆接触：在源极区域沉积Ni或Ni/Ti/Pt/Au叠层，900-1000℃快速热退火形成Ni₂Si或NiSi硅化物。

厚金属布线：沉积Ti/TiN势垒层和AlCu或AlSiCu厚金属（3-5μm），实现芯片表面的电流分布。

5.2 SiC JFET关键工艺

栅极沟槽刻蚀：使用Ni或SiO₂硬掩模，通过ICP-RIE进行SiC深沟槽刻蚀（深度1-2μm）。要求侧壁陡直（接近90°）、底部圆滑（圆角半径>0.2μm），避免电场集中。

P+栅极注入：在沟槽底部和侧壁进行Al离子注入（多能量步骤，总剂量>10¹⁵cm⁻²），形成高浓度P型栅极区。注入后1500-1700℃高温退火激活。

栅极欧姆接触：在P+区沉积Ni或Al/Ti，同样通过高温退火形成欧姆接触。

表面平坦化：通过CMP或反刻蚀去除表面多余介质，为厚金属布线做准备。

5.3 良率挑战对比

MOSFET的栅氧良率是主要瓶颈，而JFET则避开了这一难题，但沟槽刻蚀的工艺窗口更窄。

六、封装技术的差异化要求

6.1 低寄生电感封装

为了发挥JFET的超快开关特性，封装电感必须控制在极低水平。传统TO-247引线键合封装的寄生电感约为10-15nH，而在di/dt达10A/ns量级时，产生的电压尖峰可达100-150V，足以击穿器件。

Q-DPAK封装（英飞凌）采用无引线框架、铜夹互连、顶面散热结构，寄生电感可降至2-5nH，同时实现双面散热（DSC），结壳热阻Rthjc降低30%以上。

6.2 开尔文源极的必要性

JFET的栅极驱动同样需要开尔文源极引脚，分离功率回路和驱动回路，避免共源电感引入的负反馈效应。

6.3 芯片并联均流

JFET更强的正温度系数意味着其并联均流特性优于MOSFET——温度升高时，热器件电阻增大，电流自动向冷器件转移，形成负反馈。这使得JFET更适合多芯片并联的高功率模块。

七、总结：两条路线，各自精彩

从芯片技术角度，我的观点是：

SiC MOSFET是当前市场的主力军——技术成熟、驱动友好、供应链完善，能够覆盖绝大多数应用场景。随着沟槽栅、深P+屏蔽等技术的持续演进，其性能天花板还在不断被推高。

SiC JFET则是面向未来的“特种兵”——它在固态断路器、AI服务器电源、超高频变换器等追求极致性能的领域展现出不可替代的优势。体导通、无Qrr、强鲁棒性这些天然特性，使其在某些特定赛道上比MOSFET更接近“理想开关”的终极形态。

在英飞凌，我们同时布局两条路线，正是因为相信：不同的应用需要不同的最优解。作为工程师，理解这些芯片层面的底层差异，才能在产品选型和系统设计中做出真正明智的决策。
