1 技术背景与系统整体架构

1.1 传统 54V 供电架构瓶颈

AI 算力集群单机柜功率由传统 200kW 提升至 1MW 以上，低压供电固有缺陷被持续放大，主要体现在以下3点。

1）线缆载流损耗极高。传输1kW功率时，54V 回路电流I=1000/54≈18.52A；800VDC 回路电流仅I=1000/800=1.25A，同等功率下低压方案电流是高压直流的 14.8 倍，铜缆截面积、耗材成本大幅上升。

2）多级变换效率偏低。传统架构链路：10kV 市电→UPS（AC/DC、DC/AC 两次变换）→机房 380V→服务器电源（AC/DC、DC/DC 两次变换），四级电能变换总效率仅 88%~92%，大量电能以热量损耗形式浪费。

3）谐波与功率因数短板。6 脉冲整流谐波畸变率 THD＞15%，功率因数仅 0.85~0.92，需额外配置大容量滤波、无功补偿装置，增加机房占地与投资。

1.2 800VDC 移相变压器供电整体架构

整套系统能量变换链路：10kV 中压市电 → 中压开关柜 → 移相整流变压器 → 三相维也纳 SiC 整流单元 → 800V 直流母线 → 机柜直流 PDU → 机架 DC/DC模块→ 服务器 54V 供电。

系统配套双路市电冗余、母线直挂储能电池 + BMS 管理系统，市电失电时无缝切换储能供电，柴油发电机作为终极后备电源。

2 移相变压器原理与多脉冲谐波抑制技术

2.1 移相变压器基础工作原理

移相变压器通过星形、三角形、延边三角形复合绕组设计，使副边多组三相绕组输出固定相位差的 380V 交流电压，为多脉冲整流提供多相输入。

脉波数m与单组绕组移相角关系：θ=360°/m

12 脉冲整流：移相角 30°，两组副边绕组 Y 接 +Δ 接形成相位差；

18 脉冲整流：移相角 20°；

24 脉冲整流：移相角 15°，谐波抑制效果逐级提升。

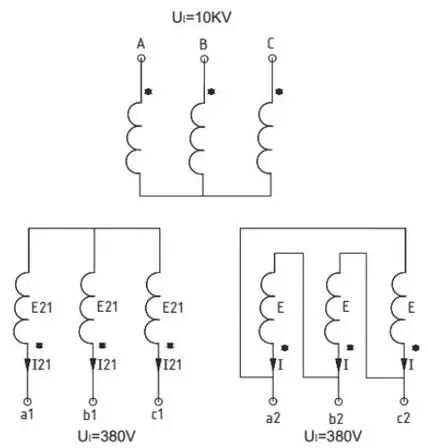

本文采用工程最常用12 脉冲移相整流变压器，原边 10kV 星形接入，副边两路独立 380V 三相绕组，一组星形、一组三角形，天然形成 30° 相位偏移。

2.2 多脉冲整流谐波、功率因数优势

多相电压叠加整流后，网侧电能质量大幅优化，无需外置有源PFC与滤波器：

谐波畸变：12 脉冲 THD＜3%，24 脉冲 THD＜2%；传统 6 脉冲整流 THD≈30%，谐波降低 80% 以上；

功率因数：整机 PF＞0.99，无功损耗趋近于零，免除无功补偿设备；

输出纹波：多相叠加抬升输出纹波频率，直流侧滤波电容容量可大幅缩减，减小设备体积。

3 三相维也纳 SiC 整流单元（800VDC 主变换）

3.1 三电平维也纳整流拓扑结构

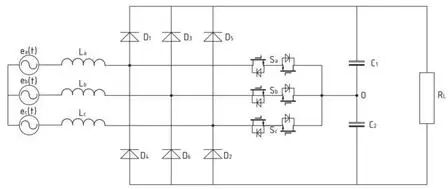

移相变压器输出多路 380V 移相交流电接入三相维也纳三电平 PFC 整流器，搭配 SiC MOSFET 与 SiC 肖特基二极管，单管耐压仅 400V，输出稳定 800V 直流母线电压，整机变换效率≥98%。

3.2 整流器工作控制逻辑

单位功率因数控制：控制器实时采集三相输入电压、电感电流、直流母线分压电容(C_1)、(C_2)电压，通过 SVPWM 空间矢量调制，强制输入电流波形与电网电压完全同步，消除无功电流，满足 IEEE 519 谐波标准。

三电平中点电位平衡：直流母线分为 + 400V、中点 0V、-400V 三电平，控制器动态调整各相开关管导通时序，均衡(C_1)、(C_2)充放电能量，稳定中点电位，避免器件过压损坏。

拓扑固有安全特性：每相桥臂仅单路可控开关，无上下管直通短路风险；开关管电压被钳位至母线一半（400V），降低功率器件选型压力，适配高频 SiC 器件（100kHz 以上开关频率）。

3.3 SiC 器件带来的性能提升

整流与后端 DC/DC 全链路采用碳化硅功率器件，相比传统硅 IGBT 方案实现多重优化：

SiC 肖特基二极管：零反向恢复电荷(Q_{rr}≈0)，耐高温 175℃，整流损耗降低 60%；

SiC MOSFET：导通电阻 5~10mΩ，开关损耗降低 70%，开关响应速度提升 5 倍；

整机增益：系统总效率由硅基 94%~95% 提升至 97.5%~98.5%，功率密度翻倍，设备体积缩减 50%。

4 机架侧 800V 转 54V 隔离 DC/DC 变换

800V 直流母线经 EMC 滤波、缓冲电路后送入机架内置 DC/DC 模块，拓扑采用SiC 全桥 LLC 谐振变换器，实现 ZVS/ZCS 软开关，全程无硬开关损耗。

高频隔离变压器实现高压直流与服务器低压侧电气隔离；次级 SiC 二极管软开关整流，进一步降低输出侧损耗；输出稳定 54V 低压直流，供给 GPU、CPU 等算力设备，适配现有服务器硬件标准，无需更换服务器主体。

5 冗余供电与储能 UPS 系统设计

系统采用双路10kV市电+双800V直流母线冗余架构。

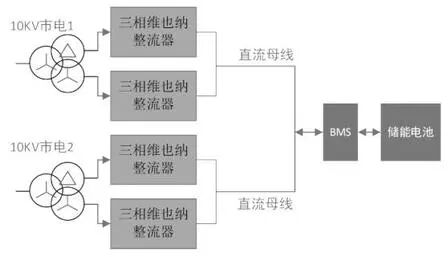

两路市电分别配置独立移相变压器 + 维也纳整流模块，两路直流母线并联运行，单路市电故障时另一路完整承载全部负载，无断电切换过程；储能电池组直接并联 800V 直流母线，配套 BMS 电池管理系统；双路市电同时中断时，电池无缝续流；储能放电时长不足时，联动柴油发电机组启动，实现三级供电保障（市电→储能→油机）。

相比传统 UPS 架构，电池直挂高压母线省去 DC/AC 逆变环节，储能回路变换损耗大幅降低。

6 移相 800VDC 方案与传统 54V 方案性能对比

7 方案核心技术特点

磁电一体化集成设计：移相变压器同时完成 10kV 降压、高低压电气隔离、多相移相、谐波抑制四项功能，省去独立 PFC 装置、无源滤波柜，简化机房配电层级。

三电平低应力拓扑：维也纳整流输出 ±400V 三电平母线，开关器件耐压减半，电压波动控制在 ±1% 以内，EMI 电磁干扰更低，功率器件使用寿命延长。

全模块化高可靠架构：移相变压器、整流功率单元、监控模块均标准化模块化设计，支持在线热插拔维护；系统平均无故障工作时间 MTBF＞15 万小时，扩容时新增模块并联接入母线，不中断现有算力负载运行。

SiC + 移相协同增益：移相多脉冲整流减小输入电流纹波，降低 SiC 器件持续电流应力；SiC 高频开关特性可精细化调节移相控制时序，进一步优化电网谐波指标，二者形成技术互补。

8 结语

面向 AI 超算、智算中心高功率机柜发展趋势，基于移相变压器的 800VDC 高压直流供电方案从线缆损耗、电能变换效率、电网电能质量、机房空间利用率多维度解决传统低压供电痛点。依托12脉冲移相整流的谐波抑制能力、维也纳三电平 SiC 整流的超高变换效率、母线直挂储能的极简 UPS 架构，整套系统适配单机柜兆瓦级算力负载需求，具备显著的能耗、建设成本优势，是下一代大型 AI 超算中心供电系统优选技术路线。
