计算碳化硅（SiC）功率模块的热损耗需要综合考虑导通损耗、开关损耗和其他附加损耗（如驱动损耗、反向恢复损耗等），并结合实际工况参数（如电流、电压、温度、开关频率等）。以下是分步骤的详细方法：

1.明确热损耗的组成

SiC功率模块的热损耗主要分为以下两类：

• 导通损耗（Conduction Loss）：由器件导通时的电流和导通电阻（Rds(on)Rds(on)或RonRon）引起。

• 开关损耗（Switching  Loss）：由器件在开关过渡过程中（开通和关断）的电压电流交叠引起。

• 附加损耗：如驱动损耗、反向恢复损耗（SiC      MOSFET反向恢复损耗较小，但SiC二极管仍需考虑）。

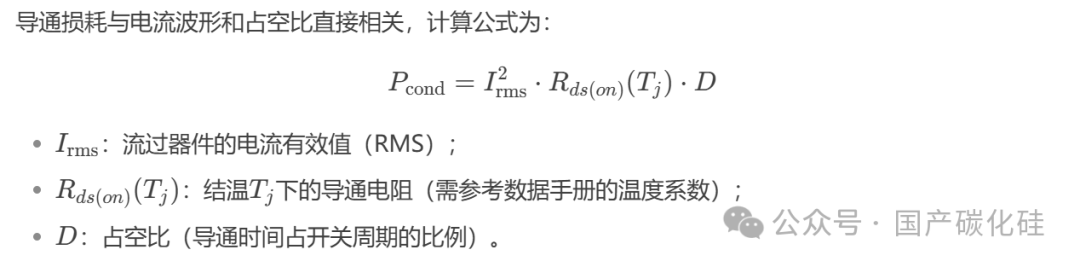

2.导通损耗计算

注意：SiC器件的Rds(on)Rds(on)会随温度升高而增大（正温度系数），需根据实际结温修正。对于多芯片并联的模块，需考虑电流分布不均的影响。

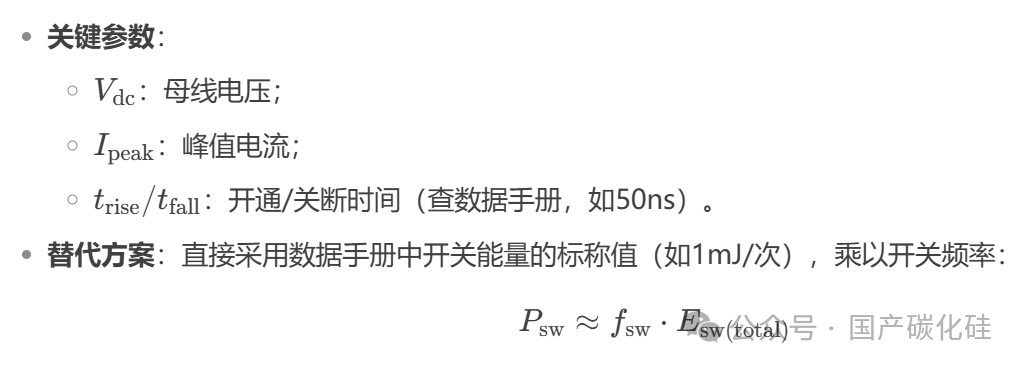

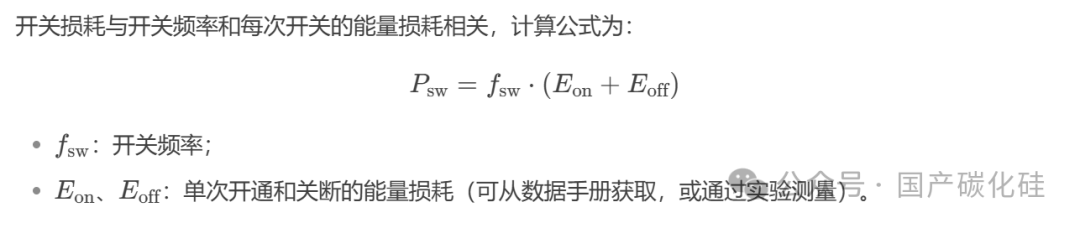

3.开关损耗计算

关键点：数据手册中的开关能量通常基于特定测试条件（如VdsVds、IdId、温度、门极电阻RgRg）。实际应用中需根据工况修正（尤其是门极电阻和母线电压的影响）。

SiC MOSFET的开关损耗通常比IGBT低，但在高频应用中仍需重点优化。

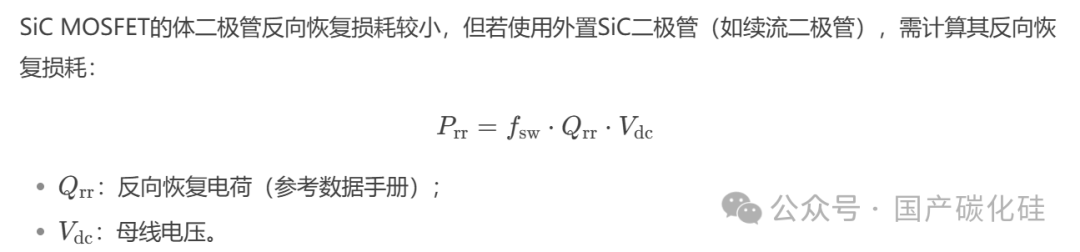

4.反向恢复损耗（针对体二极管或SiC二极管）

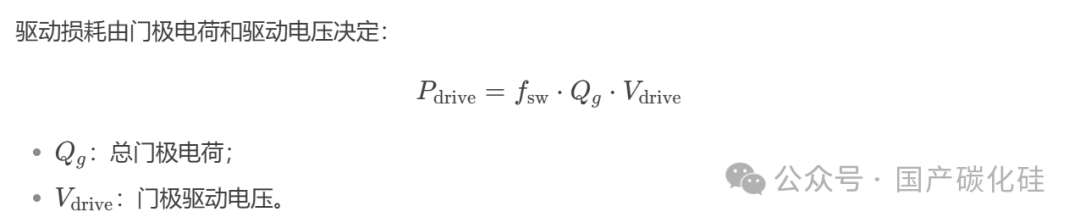

5.驱动损耗

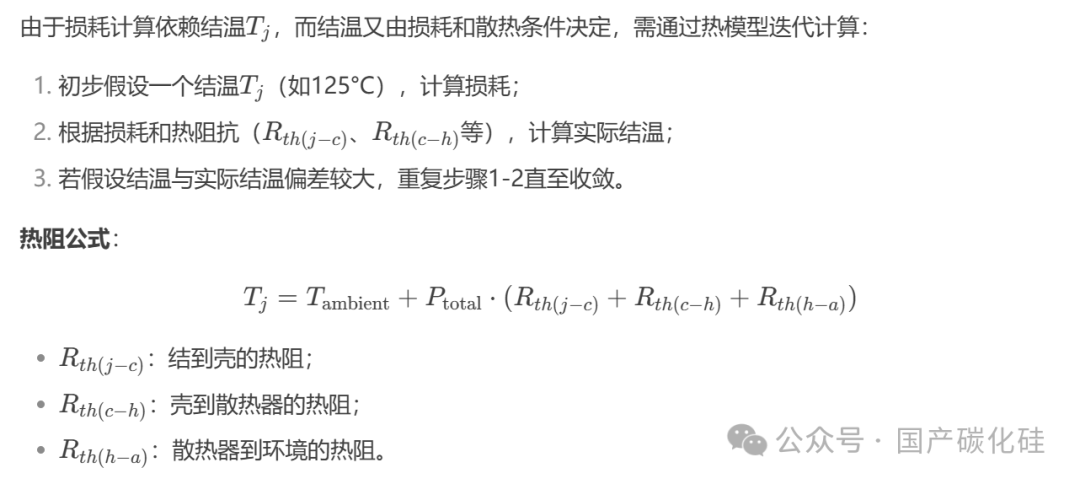

6.热模型与温度迭代修正

7.仿真与实验验证

仿真工具：使用PLECS、ANSYS Simplorer或SPICE工具，导入器件模型进行动态仿真，直接提取损耗数据。

实验测量：

8.实际注意事项

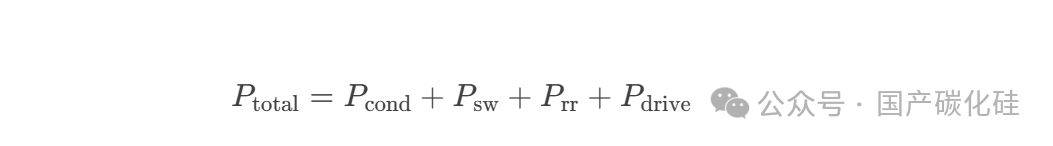

总结公式

总热损耗为：

通过结合理论计算、热模型迭代、仿真和实验，可相对准确地估算SiC功率模块的热损耗。实际工程中建议以实验数据为基础，逐步修正模型参数。

简化步骤

1. 只计算主要损耗（占90%以上）

• 导通损耗和开关损耗是核心，其他损耗（如驱动损耗、反向恢复损耗）通常占比很小（<10%），可暂时忽略以简化计算。

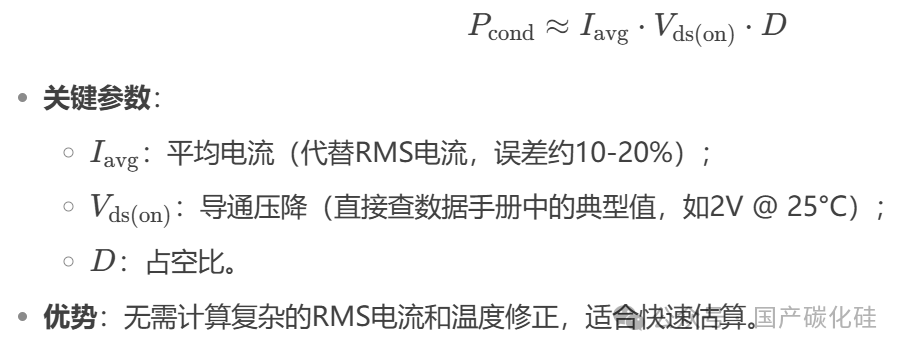

2. 导通损耗的简化公式

3. 开关损耗的简化公式

4. 忽略温度迭代

5. 总损耗快速相加

误差控制与注意事项

1. 适用场景：

• 适用于低频（<50kHz）或中低功率场景（如电动汽车OBC、光伏逆变器）。

• 高频或大电流场景需回归详细计算（开关损耗占比可能超过50%）。

2. 关键简化假设：

• 忽略反向恢复损耗（SiC二极管可忽略，Si二极管需额外加5-10%）。

• 假设电流波形为方波（实际正弦波/PWM波需修正占空比）。

3. 快速查表法：

• 直接参考厂商提供的损耗曲线图（如导通损耗 vs 电流，开关损耗 vs 频率）。

•

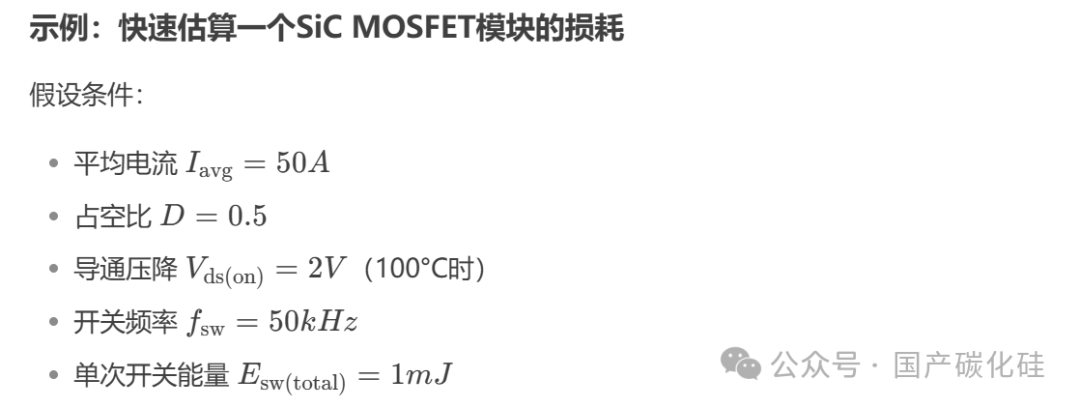

终极懒人方法：损耗估算系数

• 对常见SiC模块（如1200V/300A模块），总损耗可按以下比例粗估：

• 低频应用（10kHz以下）：总损耗 ≈ 1.5% ~ 3% × 输出功率；

• 高频应用（50kHz以上）：总损耗 ≈ 5% ~ 10% × 输出功率。

•


• 总结




• 核心公式：总损耗 ≈ 平均电流×导通压降×占空比 + 开关频率×单次开关能量。

• 耗时 <5分钟，误差约20%~30%，适合方案选型或初期设计。正式产品仍需详细计算或实验
