正激（Forward）和反激（Flyback）是两种最常见的隔离型开关电源拓扑，它们都使用变压器实现输入输出的电气隔离和电压变换。它们之间的核心区别在于变压器的工作方式和能量传递的机制。

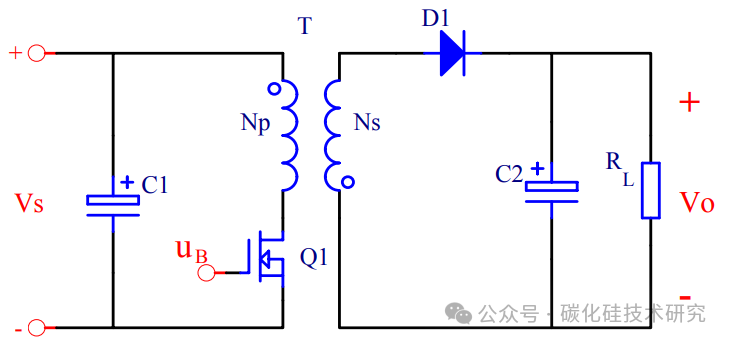

我们先看看反激电路：

Q1：开关管，可以调控开通与关断的时间，Q开通时，输入端为负载及电

感L提供能量。

D1：续流二极管，Q关断时,电感L提供释放能量，续流二极管为电感L提

供释放通路。

T：变压器，实质上是耦合储能电感，原边绕组Np在Ton时存储能量，副

边绕组Ns在Toff时释放所存的能量。

C1：输入端功率电容， C2：输出端功率电容

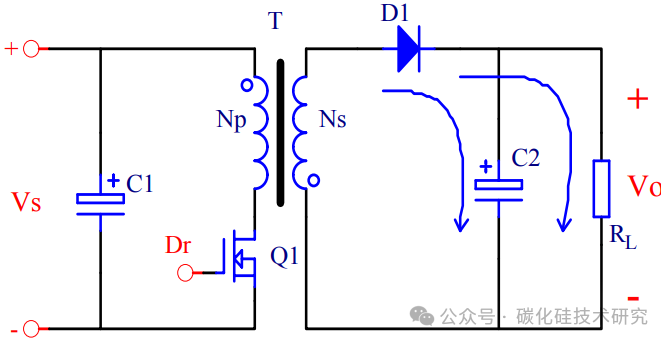

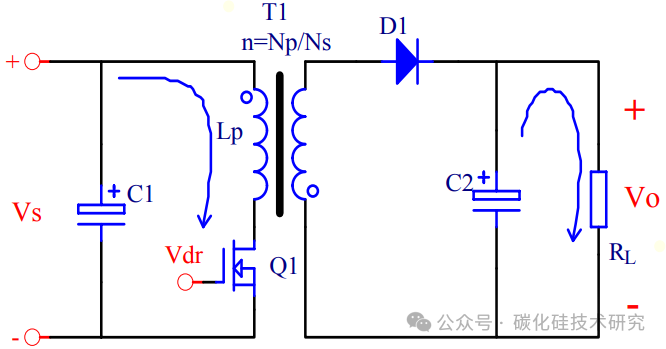

当开关管Q1导通时：变压器初级线圈Np电压极性为上正下负，次级线圈Ns为上负下正。由于二极管反向截止，次级回路实际没有电流，此时初级线圈相当于一个电感，用于储能。期间负载所需的能量由电容C2负责提供。

当开关管Q1断开时：二极管D1导通，此时，变压器中所存的能量通过副边绕组Ns在输入电压Vo之下向负载及电容C2释放。即：由于电感上的的电流不能突变，为阻止这个突变，初级线圈Np上会感应出一个为上负下正的电压。此时次级线圈Ns为上正下负，二极管正向导通，次级回路一部分给电容充电，一部分给后级负载供电。这个过程初级线圈释放能量。

总的来说，反激拓扑就是把输入的一个直流电经过开关管开关产生了一个PWM波，将PWM波送入到变压器的初级线圈Np，然后次级线圈感应出的电压经过整流滤波输出另一个直流电。其主要特点：“先储能、后释放”且能量传递发生在开关管关断阶段的特性。

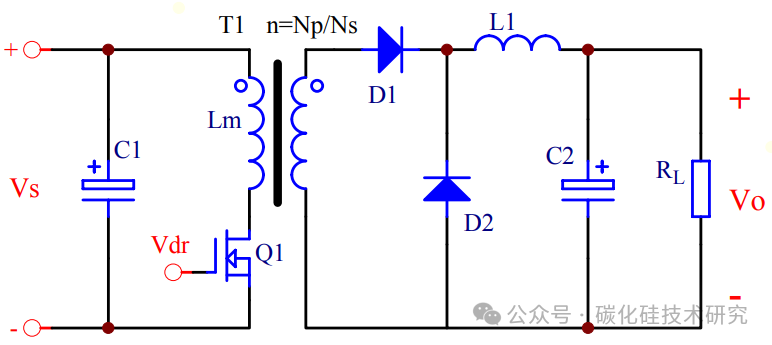

再看看正激电路：

Q1：开关管，可以调控开通与关断的时间。

D1：整流二极管，Q1开通时，为电感L储能和负载耗能（Ton）提供能量供给通路。

D2：续流二极管，Q1关断时，为电感L向负载释放所存能量（Toff）提供释放通路。

T1：变压器，承担即时能量传输与初次极电气隔离的任务。

L1：电感器，以先存储后释放的方式传输能量。

C1：输入端功率电容， C2：输出端功率电容。

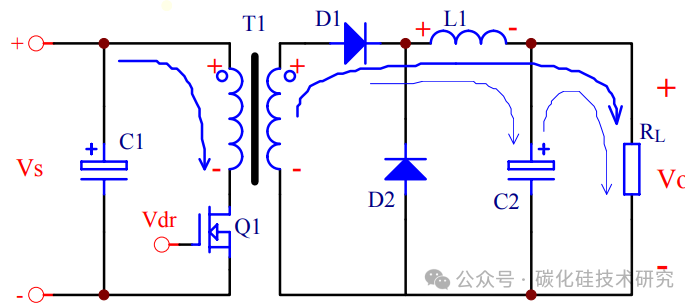

开关管Q1开通时：整流二极管D1导通，续流二极管D2反偏截止，此时，Vs通过变压器T1、整流二极管D1，向负载提供能量，同时为处于储能状态的电感L1提供能量。Ton状态中，前Ton/2时间电容C2放电，后Ton/2时间是电容C2充电，其充放电是平衡的。

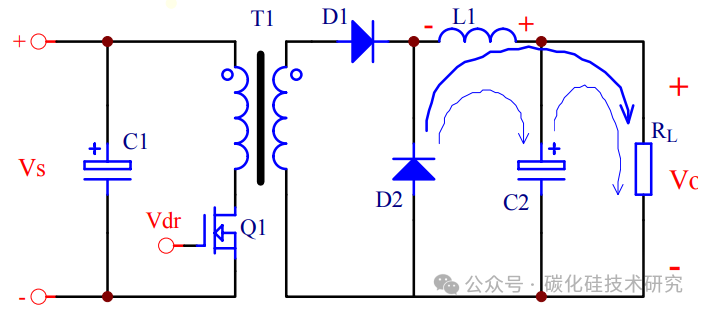

开关管Q1关断时：整流二极管D1截止，续流二极管D2导通，此时，电感L1通过续流二极管D2，将所存能量的一部分提供给负载。Toff状态中，前Toff/2时间电容C2充电，后Toff/2时间电容C2放电，其充放电是平衡的。

总的来说，正激电源的变压器主要用于能量传输而非能量存储，没有内在的复位机制。当开关管关断时，励磁电流存储的能量需要专门路径释放，否则会产生高压尖峰损坏开关管。复位绕组和复位二极管提供了能量回馈路径，可以将励磁能量无损地回馈到输入电源。其主要特点：“即时传递、同步工作”且能量传递发生在开关管导通阶段的特性。

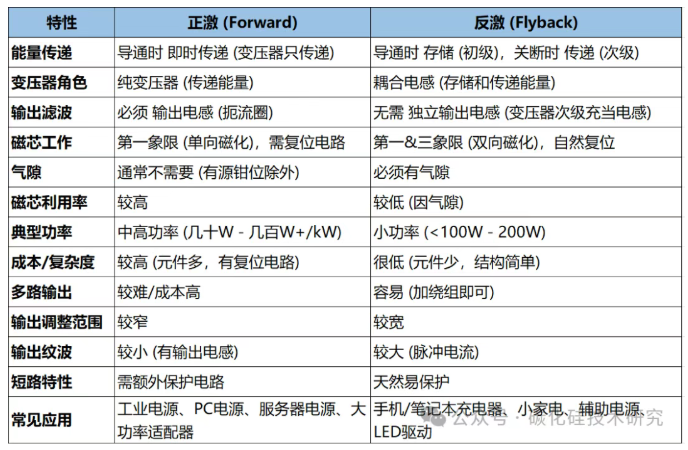

正激和反激的差异对比如下表所示：

正激： “直通车”。开关管开：能量直接从输入经变压器、输出电感到输出。需要“刹车”（复位电路）让变压器准备好下次传递。

反激： “先存后取”。开关管开：能量存进变压器（初级）。开关管关：存好的能量从变压器（次级）释放到输出。

我们在实际运用中选择哪种拓扑主要取决于功率等级、成本要求、效率目标、尺寸限制和输出电压路数。小功率低成本首选反激；中高功率追求效率或功率密度则考虑正激及其改进型（如双管正激、有源钳位正激）。
