面对AI计算需求的爆炸式增长，传统数据中心电力系统已面临瓶颈，一场电力革命正悄然到来，第三代半导体将在其中扮演重要角色...

AI工作负载的指数级增长正在急剧增加数据中心的功率需求。传统54V机架内配电系统专为千瓦级机架设计，根本无法支持现代AI工厂所需的兆瓦级机架。

英伟达正在引领向800V高压直流（HVDC）数据中心电力基础设施的过渡，计划从2027年开始支持1MW及以上的IT机架。这一变革不仅仅是简单的电压提升，更是对整个数据中心能源分配系统的重新构想。

01 传统电力架构的困境

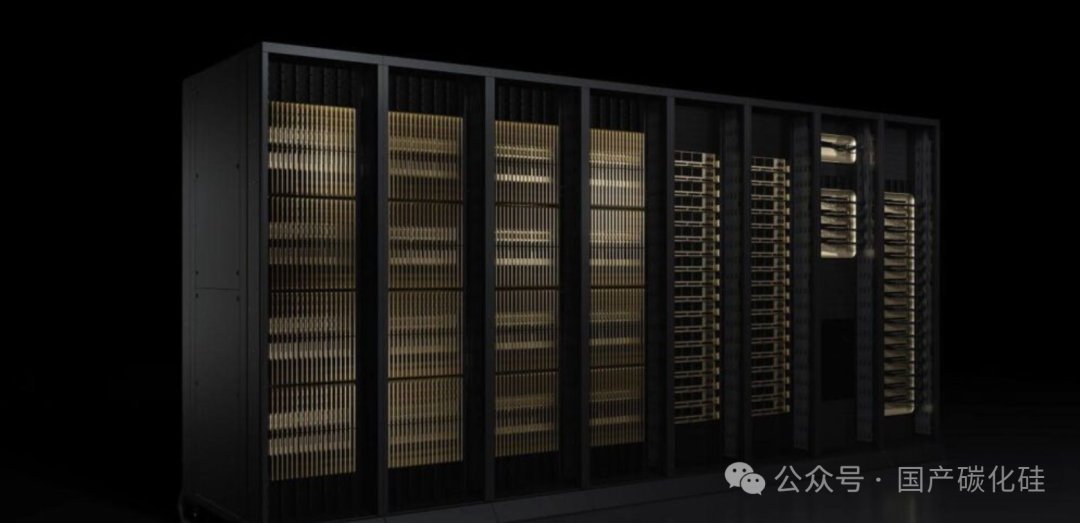

在AI驱动的数据中心时代，千瓦级供电标准早已无法匹配AI模型对能耗的极端需求。以英伟达GB200 NVL72机架为例，基于54V直流的传统配电方式在兆瓦级功率下面临多重瓶颈。

空间限制尤为突出。由于54V系统电流过大，需要配备庞大的铜母线与电源架。在兆瓦级Kyber计算节点中，光是电源就可能吞噬整个机架的空间。

英伟达估算，一座兆瓦级机架若采用54V直流架构，其电源设备可能高达64U机架单位，现实中已无法部署。

铜材过载问题同样棘手。在1MW负载下维持54V电压，将导致电流激增，需要大量铜母线传输，每个机架就可能需200公斤铜。一个1GW规模的数据中心需要高达50万吨铜，材料成本和散热负担都难以承受。

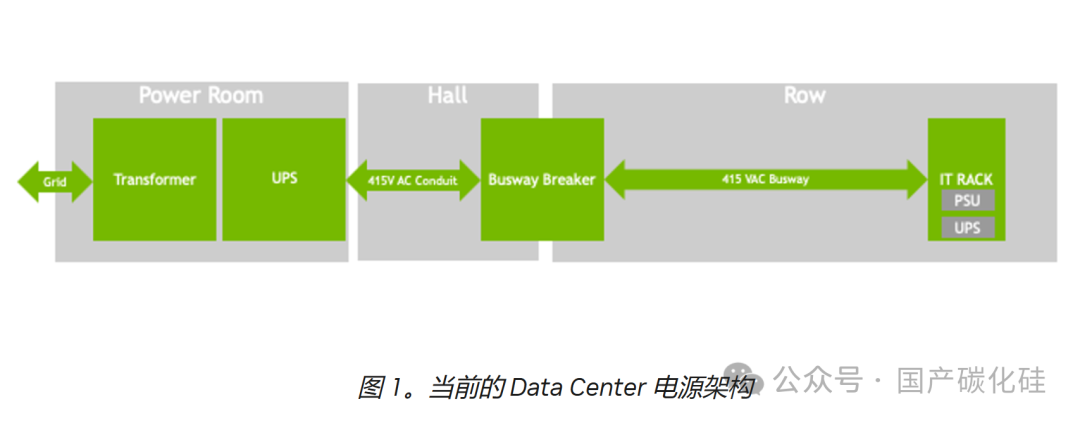

转换效率低下也是难题。现有54V配电链通常包含多级AC/DC及DC/DC转换，层层损耗不仅影响整体效率，还增加了潜在故障点与维护成本。

02 800V HVDC的技术革新

英伟达800V高压直流架构通过全面重新设计解决这些挑战。新架构不再局限于机架或模块层面，而是以全栈系统视角构建800V高压直流配电链。

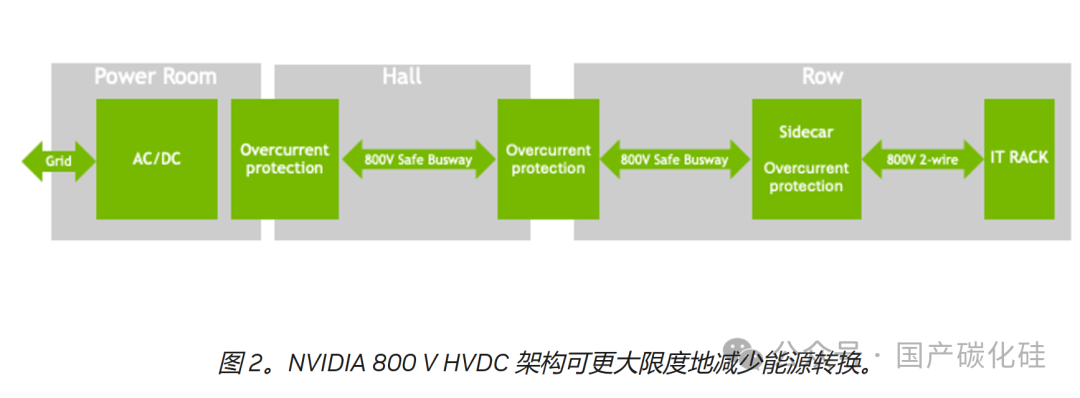

从变电站进入数据中心的13.8kV交流电在边界处通过工业级整流器一次性转换为800V HVDC，随后通过两根导线直达设备排与IT机架。这种“交流一次转换，直流全程传输”的设计简化了电力流动路径。

800V架构采用“集中整流+分布式降压”模式。在数据中心外围将13.8kV交流电直接转换为800V直流电，替代传统架构中多次AC/DC与DC/DC的转换环节，使端到端能效提升5%。

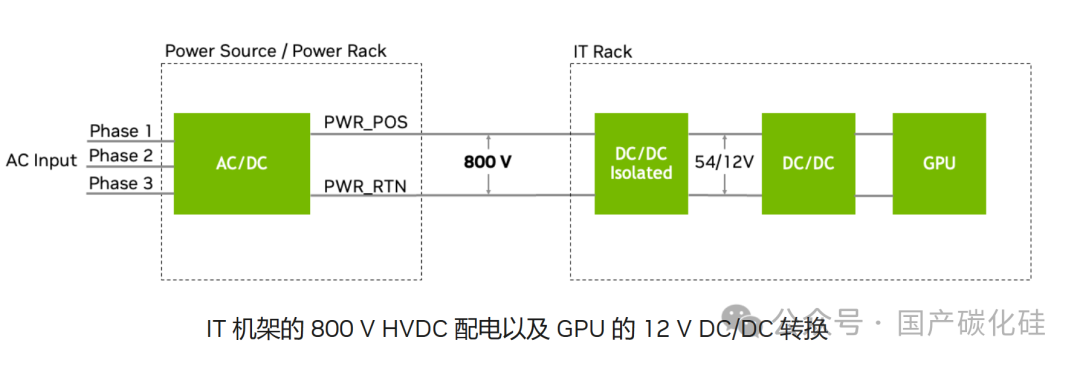

扁平化传输意味着800V高压直流通过母线传输至机柜，电流降低使铜缆用量减少45%，热损耗显著下降。每个机柜通过DC/DC模块将800V降压至48V/12V等低电压供GPU使用，传统电源单元被移除，释放了机柜空间。

03 第三代半导体的关键作用

800V高压直流架构的落地依赖于高性能功率半导体材料的支撑。氮化镓（GaN）和碳化硅（SiC）等第三代半导体技术成为关键推动者。

GaN器件用于中低压段（15V-1200V），其高频特性（开关频率达MHz级）可提升能效至98.5%，体积仅为硅器件的1/5，支撑高功率密度设计。

SiC器件用于高压整流段（1200V-6500V），耐高温高压，降低开关损耗，适配电网级转换需求，突破了轨迹器件功率天花板。

英伟达与多家芯片供应商合作，包括英飞凌、MPS、Navitas、罗姆、意法半导体和德州仪器等。这些公司提供从高压直流配电系统的电源管理芯片到智能功率模块的全套解决方案。国内随着英诺赛科（GaN）、芯联集成、中电国基、华润微、士兰微、爱仕特、清纯等第三代半导体IDM厂商的快速掘起，在成本、产品竞争力上逐渐缩小与国际厂商的差距，有望在国内数据中心应用发挥巨大作用。
