对于3300V高压碳化硅MOSFET的驱动电路设计，由于电压等级极高、开关速度快、应用环境严苛，其设计复杂性和挑战远超常规中低压器件。3300V SiC MOSFET是应用于中高压变频器、牵引、电网等极端场合的器件，其驱动设计是系统成败的关键。首先我们一起来看一看有什么难点？

1、极致的绝缘与隔离挑战

稳态与瞬态电压：驱动电路不仅需要耐受3300V的母线电压，还必须考虑开关过程中的电压振荡尖峰。在短路关断等故障下，漏极电压可能瞬间飙升至4500V以上。因此，隔离屏障的设计耐压（如加强绝缘）通常要求 ≥ 6000-8000Vrms（持续1分钟）或 ≥ 12-15kV的脉冲耐压。

局部放电与材料老化：在如此高的电场下，绝缘材料内部或表面的微小气隙都可能发生局部放电，长期累积会逐步碳化绝缘路径，导致最终击穿。这要求使用高质量、无气泡的灌封胶（如硅凝胶），以及具有高CTI（相比漏电起痕指数）等级的PCB材料。

爬电与电气间隙：遵循IEC 61800-5-1等标准，3300V电压对应的最小爬电距离可能高达40-50mm以上。这直接决定了驱动板尺寸和器件布局，迫使设计采用开槽、增加屏障、使用厚膜电路或直接采用隔离驱动模块来满足要求。

2、共模瞬态抗扰度的极限考验

物理机制：当MOSFET以极高的dV/dt（例如80 kV/μs）开关时，通过隔离层（如驱动芯片内部隔离电容或变压器）的位移电流 i = C_iso * dV/dt 会非常大。这个电流会在驱动侧的接地路径上产生电压尖刺。

CMTI的定义：CMTI是驱动芯片在输出逻辑不变的前提下，能承受的共模电压变化率。对于3300V SiC，要求CMTI至少 > 150 kV/μs，理想情况 > 300 kV/μs。若CMTI不足，这个电压尖刺会被误认为是开关信号，导致误开通或误关断，引发桥臂直通灾难。

系统性耦合：高dV/dt还会通过散热器耦合、电源耦合等路径干扰整个控制系统，驱动是防御的第一道也是最关键的一道防线。

3、栅极驱动的“走钢丝”艺术

脆弱的栅氧层：SiC MOS的栅氧层电场强度远高于Si，但厚度更薄，导致其栅极耐受电压窗口极窄（典型 -5V 至 +22V）。过压极易造成永久性损伤。

开通过冲：由驱动环路寄生电感（L_loop）和栅极电荷（Q_g）谐振引起。V_overshoot ≈ (di_g/dt) * L_loop。为了追求速度而使用过小的栅极电阻会恶化此问题。

关断过冲：由功率回路寄生电感（L_stray）和快速关断（di/dt）引起。V_spike = L_stray * di/dt。这不仅威胁器件，也威胁驱动隔离。

米勒效应加剧：高压器件的米勒电容（C_gd）相对更大。在关断状态下，漏极电压的快速变化会通过C_gd注入电流到栅极，可能将栅极电压抬升超过阈值，导致米勒导通。

4、短路保护的“微秒级生死时速”

短路类型：包括桥臂直通和负载短路。3300V系统短路电流可达数千安培，器件承受的短路能量巨大，安全关断时间窗口通常只有3-5μs。

退饱和检测：在高压下，DESAT二极管需要承受3300V以上的电压，且其反向恢复电荷会影响检测速度。需要串联高压快恢复二极管（如SiC SBD）并精心设计箝位电路。

响应延迟：从检测到故障、驱动芯片内部处理、到开始执行软关断，整个链路延迟必须控制在1μs以内。

接下来看看驱动设计关键细节与解决方案

1、隔离方案选型

光纤隔离（最佳但复杂）： 完全无电气连接，天然超高CMTI和隔离电压。缺点是需独立供电、成本高、有光电转换延迟。适用于最严苛的场合。

容耦/磁耦隔离芯片（主流选择）：集成度高，有成熟的保护功能。必须核对芯片的双重绝缘/加强绝缘认证（如VDE 0884-11），而非仅功能绝缘。关注其内部隔离电容值，越小越好（通常<1pF）。

隔离电源：推荐采用变压器隔离的DC-DC模块。关键参数是原副边耦合电容C_ps，应选择C_ps < 10pF的模块。同时，在电源输入端增加共模扼流圈和Y电容，抑制共模噪声传入。

2、栅极驱动回路精细化设计

多级驱动（有源门极控制）：开通过程：先以极小电阻（如1Ω）快速抬升至米勒平台，然后切换至较大电阻完成平台阶段，最后再快速充至目标电压。这可以平衡开关速度与震荡。关断过程：先快速拉低至米勒平台，然后慢速下拉以限制电压尖峰，最后拉至负压。以上可通过分离的推挽电路、专用多电平驱动芯片或数字隔离器+分立FET实现。

有源米勒钳位：在关断状态，将一个低压MOSFET（或驱动芯片内部开关）连接到栅极和源极之间。当主驱动器关闭后，此MOSFET导通，将栅极强制钳位在低电位（≈0V），彻底杜绝米勒导通。它比简单的栅源电阻更有效。

精心选择的栅极电阻：必须使用无感电阻（如薄膜电阻）。开通和关断电阻应独立可调。

3、保护电路的实现细节

高压二极管：选择耐压>4000V、结电容极小、反向恢复快的SiC肖特基二极管。

保护与滤波：在DESAT引脚处需要一个小电容（如100pF）滤除开关噪声，但过大会延迟保护。必须并联一个高压TVS或齐纳二极管（如30V）来箝位，防止内部电路被高压击穿。

消隐时间：在开通后设置一个合理的消隐时间（如300ns），避免开通瞬间的电压尖峰误触发保护。

软关断：检测到故障后，不是立即拉低栅极，而是以较缓的斜率（如 -5V/μs）降低栅压，减小di/dt和关断过压。斜率可通过控制驱动电流实现。

有源钳位（Active Clamping）：在漏极和栅极之间连接一个高压齐纳二极管串（或TVS）。当关断过压使漏极电压超过箝位值时，齐纳管导通，将栅极电压抬升，使器件部分重新导通，从而抑制电压尖峰。此功能需与驱动电路协同设计，避免震荡。

4、PCB布局的“军规”

功率回路最小化：使用叠层母排将DC+、DC-和相位输出端子紧密叠压，将功率回路寄生电感降至10nH以下。

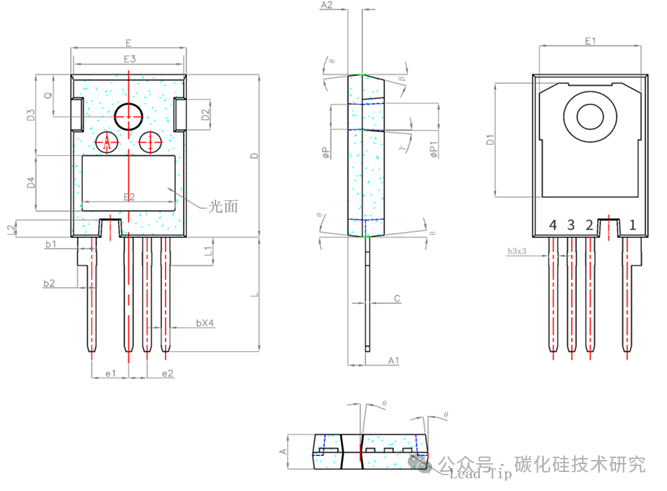

驱动回路最小化：驱动芯片输出脚、栅极电阻、MOSFET栅源引脚形成的环路面积必须极致小。使用紧邻的过孔和短而宽的走线。关键是开尔文源极连接！必须从MOSFET的源极功率端子单独引出一根线（Sense线） 直接回到驱动芯片的源极参考地，为栅极驱动提供干净的返回路径，避免功率电流在源极寄生电感上产生的噪声影响栅极电压。

地平面分割与单点连接：驱动地、功率地、数字地应严格分割，最后在一点（通常为驱动DC-DC模块的输入电容负极） 连接，形成“星形接地”。

设计3300V SiC MOSFET驱动的核心在于平衡速度、隔离与可靠性。需优先解决高压隔离、共模噪声抑制、栅极保护和布局优化，并选择具备高CMTI、快速保护及强驱动能力的专用芯片。建议在实际设计中结合器件Datasheet进行双脉冲测试和短路测试验证，并借助仿真工具（如SPICE）提前优化参数。
