一、纹波产生的根本原因

开关电源并非线性连续地传输能量，而是通过功率管（MOSFET）高速“开关”（通常频率在几十kHz到几MHz），对能量进行切割、存储和转换。这种本质上的“不连续性”是纹波产生的根源。具体来源可分解为：

1、电容充放电纹波（低频纹波）

这是最核心的成分。在PWM控制下，当开关管导通时，电感储能，同时输出电容向负载放电；当开关管关闭时，电感释放能量，与输入一起向输出电容充电并为负载供电。

输出电容周期性的充电和放电，导致其两端电压产生与开关频率同频的锯齿状波动。

2、高频开关噪声（尖峰噪声）

寄生参数导致： 电路中存在的寄生电感（如引线电感、PCB走线电感）和寄生电容（如MOSFET结电容、变压器绕组电容）会在开关动作瞬间（纳秒级）产生高频振荡和电压尖峰。

二极管反向恢复： 在续流二极管或整流二极管从导通到关闭的瞬间，存在一个短暂的反向恢复过程，会产生一个很大的反向电流尖峰，并通过寄生电路耦合到输出端。

3、环路控制引入的纹波

电源的反馈控制环路（误差放大器、补偿网络）有一定的带宽和响应速度。对于负载变化或输入电压变化，环路调节存在延迟和微幅振荡，这也会在输出端产生低频纹波。

二、纹波对电路的影响

纹波并非“直流”，它是一种叠加在直流输出上的交流噪声，其危害不容小觑：

1、影响模拟电路精度：

对于 ADC/DAC、传感器、运算放大器等精密模拟电路，纹波会直接混入信号中，降低信噪比（SNR）和有效位数（ENOB），导致采集或输出信号不准确。例如，高精度数据采集系统中，mV 级的纹波可能直接导致采样结果偏离真实值。对于运放电路，电源纹波会通过电源抑制比（PSRR）有限的运放进入信号链，尤其在放大微弱信号时，可能将噪声一同放大。

2、导致数字电路误动作：

对于电压容限较窄的核心芯片（如FPGA、DSP、高速处理器），过大的纹波可能造成其内部逻辑错误、数据读写异常或甚至复位重启。高频噪声可能通过电源引脚耦合，引起时钟抖动（Jitter），影响高速数字信号的时序和完整性。

3、产生额外的发热和电磁干扰（EMI）：

纹波电流流过输出电容和负载，会产生额外的焦耳热，可能导致电容温升加速、寿命缩短。高频开关噪声是传导EMI和辐射EMI的主要源头，会干扰同一系统内其他敏感电路，也可能导致设备无法通过电磁兼容测试。

三、有效抑制电源纹波的方法（从设计到布局）

抑制纹波需要从噪声源头、传播路径和终端进行综合治理。

1、输入端抑制（防止干扰传入/传出）。

π型滤波器： 在输入端放置 电感-电容 组成的LC滤波器，可有效滤除来自电网或前级的高频噪声，也阻止开关噪声反射回输入端。

高质量的输入电容： 靠近开关芯片的VIN引脚和GND放置一个低ESR的陶瓷电容（如X7R/X5R），用于提供瞬间高频电流，减小输入电压波动。

2、功率转换级优化（减少噪声源）

选择合适的开关频率： 在效率允许下，提高开关频率可以使纹波频率更高，更容易被后续滤波电路滤除（但会增加开关损耗和EMI）。

优化功率回路布局： 这是最关键、最有效的硬件手段。

最小化高频环路面积： 将输入电容、开关管、电感/变压器初级构成的“热回路”面积做到极致的小。使用短而宽的走线，甚至多层板的中间层作为完整的平面。

单点接地（星形接地）： 将功率地（大电流回路）与控制信号地分开布局，最后在输入电容的负端单点连接，避免大电流噪声通过地线干扰敏感的反馈信号。

使用软开关技术： 如零电压开关（ZVS）、零电流开关（ZCS），可以显著降低开关瞬间的电压/电流变化率（dv/dt， di/dt），从而从根本上减小电压尖峰和振荡。

3、输出端滤波（终端净化）

增大电感值： 可以减小电感电流的脉动量（纹波电流），从而直接降低输出电容需要吸收的纹波电流。但会减慢动态响应。

使用低ESR/ESL的输出电容： 电解电容（如固态电容）负责储能和低频滤波，但其高频特性差。必须并联一个或多个小容量（如10uF-100uF）的陶瓷电容，利用其极低的ESR和ESL来吸收高频噪声。这是标准做法。

增加二级LC滤波器：在主要的输出滤波电容之后，再串联一个磁珠或小电感（几μH），并再接一组电容到地。这构成一个额外的低通滤波器，对高频噪声的衰减效果极佳。注意此电感的直流电阻（DCR）会影响负载调整率。

使用线性稳压器（LDO）后级稳压：对于为极度敏感的模拟电路供电，可在开关电源输出后接一个PSRR高的LDO。LDO能极大抑制高频纹波，提供“干净”的直流。虽然会损失一些效率并产生热量，但在高精度场景下几乎是必选项。

4、其他辅助措施

合理的PCB设计：使用完整的平面提供低阻抗回流路径。反馈走线远离噪声源（电感和开关节点），并用地线包裹屏蔽。

添加吸收电路：在开关管或二极管两端并联RC吸收电路，可以阻尼由寄生参数引起的振荡，削除电压尖峰。

做好屏蔽与隔离：对高频变压器进行屏蔽，或使用带屏蔽层的电感。在特别敏感的应用中，可考虑使用隔离型开关电源，并通过隔离变压器或光耦切断地线噪声的传导路径。

四、总结与建议

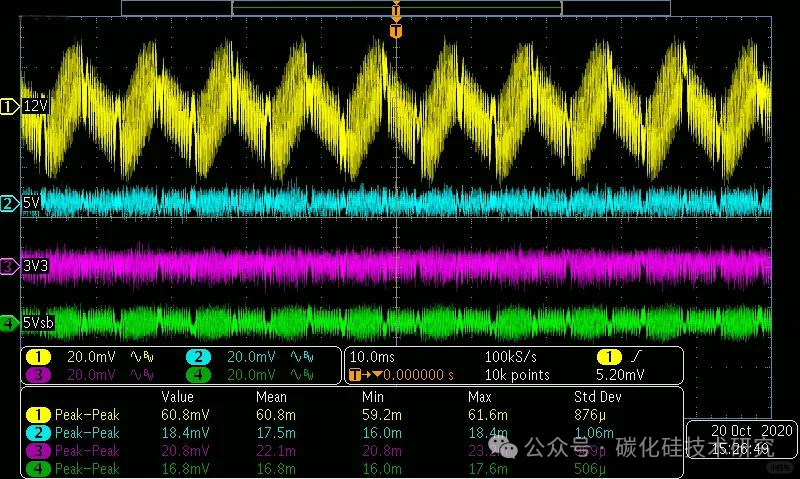

首先从拓扑选择和元件参数（电感、电容）入手打好基础。PCB布局是决定纹波大小的最关键环节，务必遵循最小化高频环路、单点接地的原则。然后采用 “主滤波电容（低ESR电解/固态）+ 高频去耦陶瓷电容 + 二级磁珠/LC滤波” 的组合拳。对噪声敏感的电路，使用LDO进行后级稳压是最直接有效的解决方案。最后测量纹波时，需使用示波器带宽限制（20MHz）、用弹簧接地针直接点在输出电容引脚上，避免引入不必要的探头噪声。

通过理解纹波的产生机理，并系统性地应用上述抑制策略，可以有效地将开关电源纹波控制在目标电路可接受的范围内。
