1 碳化硅 IPM vs 硅基 IPM：四大核心优势颠覆传统
碳化硅（SiC）作为第三代半导体材料的核心代表，其禁带宽度（3.2eV）是硅（1.1eV）的近 3 倍，击穿电场强度达硅的 10 倍，热导率提升 147%，这些本征特性赋予 SiC IPM 模块碾压式优势：
效率革命：损耗直降 40%+
SiC MOSFET 的开关损耗仅为硅基 IGBT 的 1/5，导通损耗降低 25% 以上，配合零反向恢复电流特性，系统综合效率可提升 3-5%。在 800V 新能源汽车电驱系统中，SiC IPM 能使整车续航提升 8-10%；光伏逆变器应用中，可将转换效率突破 99%，年发电量增加 2% 以上。
高频小型化：功率密度翻倍
SiC IPM 的开关频率可达硅基产品的 5-10 倍（最高支持 100kHz 以上），允许缩减无源元件体积（电感、电容用量减少 30-50%），模块整体尺寸缩小 40%，助力设备轻量化 —— 例如车载 OBC 电源重量可从 5kg 降至 3kg 以下，工业伺服驱动器体积压缩至原来的 1/2。
高温耐受：简化热管理
SiC 器件结温耐受达 175-200℃（硅基仅 125-150℃），热循环稳定性更优，可减少散热器面积 60%，甚至在部分场景下取消风扇散热。某车企实测显示，SiC IPM 在 1000 次冷热循环后失效概率仅 3%，远低于硅基 IPM 的 15%。
高压适配：800V 平台核心选择
在 600V 以上高压场景中，SiC IPM 的耐压优势凸显 ——1200V SiC 模块的导通电阻仅为同规格硅基 IGBT 的 1/3，且无需多芯片并联，简化电路设计。随着新能源汽车 800V 高压平台普及（预计 2027 年渗透率超 50%），SiC IPM 已成为电驱系统标配。
2 生产技术：三大核心难点制约规模化
SiC IPM 的产业化之路并非坦途，从材料到封装面临多重技术鸿沟：
材料生长：“慢工出细活” 的晶体难题
SiC 单晶采用物理气相传输法（PVT）生长，速度仅 0.1-0.3mm/h（硅为 1-2mm/min），7-10 天才能长出 2cm 晶棒，且易产生微管缺陷（密度达 10³-10⁵/cm²），导致晶圆良率不足 60%（硅晶圆 > 95%）。此外，4H-SiC 外延层掺杂浓度梯度需控制在 ±5% 以内，当前量产设备均匀性仅 ±8%，易形成漏电流热点。
器件工艺：高温与精度的双重挑战
SiC MOSFET 的沟道掺杂需 1700℃以上高温离子注入（硅基仅 1000℃），退火过程易造成晶格损伤，界面态密度是硅基器件的 100 倍；栅氧化层可靠性差，1000 小时双极应力测试后阈值电压偏移达 ±1.5V（硅基 V）。同时，SiC 莫氏硬度达 9.5（仅次于金刚石），传统切割工具磨损速度快 20-50 倍，需采用激光隐形切割技术（设备成本提升 5-8 倍）。
封装与集成：高频与热失配的平衡
SiC 的高开关速度（dv/dt>50kV/μs）要求封装寄生电感 nH（传统 TO-247 封装达 30nH），需采用嵌入式 DBC 基板、铜柱互连等低杂感技术；而 SiC 陶瓷基板（CTE≈4.5ppm/℃）与铜层（CTE≈17ppm/℃）的热膨胀系数差异，易导致焊点疲劳开裂。此外，集成驱动芯片需适配 SiC 的高跨导特性，避免米勒电容振荡引发误开通，当前高端驱动 IC 仍被英飞凌、安森美垄断，国产化率不足 20%。
3 应用注意事项：四大关键避坑指南
SiC IPM 的高性能需配合精准设计，否则易引发可靠性问题：
驱动电路优化
SiC 栅极阈值电压仅 1.5-2.5V（硅基 IGBT 约 5V），对电压波动敏感，需选用 ±15V 稳定驱动电源，驱动电阻需按开关频率匹配（建议比硅基方案减小 30%）；同时增大死区时间至硅基器件的 1.5 倍，避免体二极管反向恢复电流尖峰。
散热与封装适配
需使用热导率≥3W/m・K 的导热硅脂或氮化铝填充相变材料，确保界面接触压力在 5-15MPa；优先采用弹簧压接式散热器，适应热膨胀差异。禁止直接沿用硅基散热器，否则可能导致热阻增加 50% 以上。
静电防护与可靠性验证
SiC 器件 ESD 耐压通常 kV，需在生产、安装环节全程佩戴防静电装备；模块端子易因热循环产生微裂纹，建议增加振动测试（10-2000Hz，加速度 10g）与热冲击测试（-40℃~150℃，1000 次循环）。
拓扑与参数匹配
在 LLC 谐振变换器等软开关拓扑中，需将谐振电感值提高 10-20%，补偿 SiC 的高开关速度；三电平拓扑应用中，优先选择混合 SiC IPM（IGBT+SiC SBD），平衡成本与高频性能。
4 主流厂商推荐：进口与国产阵营实力对决
当前 SiC IPM 市场呈现 “进口主导、国产突围” 的格局，结合技术成熟度、市场份额及国产化进程，核心厂商如下：
1）进口品牌：技术标杆与生态领导者
英飞凌（Infineon）
作为全球功率半导体龙头，其 CoolSiC 系列 SiC IPM 覆盖 650V/1200V 电压等级，车规级认证完备（AEC-Q101），可靠性经过百万次实车验证。产品兼具全 SiC 纯方案与 IGBT+SiC SBD 混合方案，前者适配新能源汽车电控、车载 OBC 等高端场景，后者平衡成本与损耗，成为储能 PCS、工业变频的优选。凭借成熟工艺与稳定供货，长期占据全球车载 SiC IPM 市场 30% 以上份额。
三菱电机（Mitsubishi Electric）
SLIMDIP 系列 SiC IPM 以高频特性和紧凑封装为核心优势，专为家电变频与工业伺服驱动设计，损耗较硅基产品降低 40% 以上。其生态兼容性极强，可直接替换传统 IGBT 模块，无需大幅修改电路，成为美的、大金等家电企业的高频合作对象，在家用空调压缩机领域市占率超 25%。
富士电机（Fuji Electric）
1200V 全 SiC IPM 模块以大电流承载能力和热稳定性著称，单模块电流可达 400A 以上，适配光伏逆变器、储能变流器等大功率场景。产品采用先进散热封装技术，结温耐受达 175℃，在高温环境下的长期运行失效率控制在 5PPM 以内，是全球头部光伏企业的核心供应商。
安森美（onsemi）
聚焦混合 SiC IPM 方案，通过 IGBT 与 SiC SBD 的优化组合，适配三电平拓扑结构，拓扑适应性强且成本可控。产品在多电平光伏逆变器、高压储能系统中应用广泛，其独特的短路耐受设计（短路耐受时间达 5μs），大幅提升系统可靠性，深受工业领域客户青睐。
2）国产品牌：自主突破与场景深耕
士兰微
国内 IDM 模式标杆企业，碳化硅 IPM 领域的核心突破者。公司构建了从芯片设计、晶圆制造到封装测试的全链条自主布局，其 1200V SiC-MOSFET 主驱模块已实现批量供货，具备高耐压（1200V）、高电流（400A）特性，可使新能源汽车续航提升 8%-10%，2025 年上半年累计出货 2 万颗，客户已拓展至 7 家主流车企。在白电领域，士兰微 IPM 模块连续五年保持 20% 以上增长，2025 年上半年国内市场使用量超 1.23 亿颗，是美的、格力、海尔的核心供应商，长期运行失效率达到国际一线水平。此外，公司 8 英寸 SiC 功率器件生产线已通线，第四代 SiC 芯片缺陷密度、栅氧漏电流等核心指标达行业领先，为 IPM 模块性能升级奠定基础。
芯能半导体
专注于中低压 SiC IPM 细分市场，其 DIP (SOP) 23 封装系列产品极具竞争力。产品创新性内置高功率密度 FST 型 IGBT，优化绝缘层厚度与导热系数，功率密度较国内主流平面工艺提升 40%，在 12*29mm 的超小封装中可实现 6A 电流输出，支持 100W-300W 功率范围应用。芯能 IPM 集成 18 颗芯片（含 IGBT、FRD、驱动 IC 等），可替代 30 多颗分离器件，且封装与功能兼容进口品牌，支持直接替换，为家电、小功率工控客户提供高性价比方案。其代表产品 XNS06S23H6（600V/6A）热阻低至 5.5℃/W，散热性能优异，已广泛应用于小型变频器、空调室内机等场景。

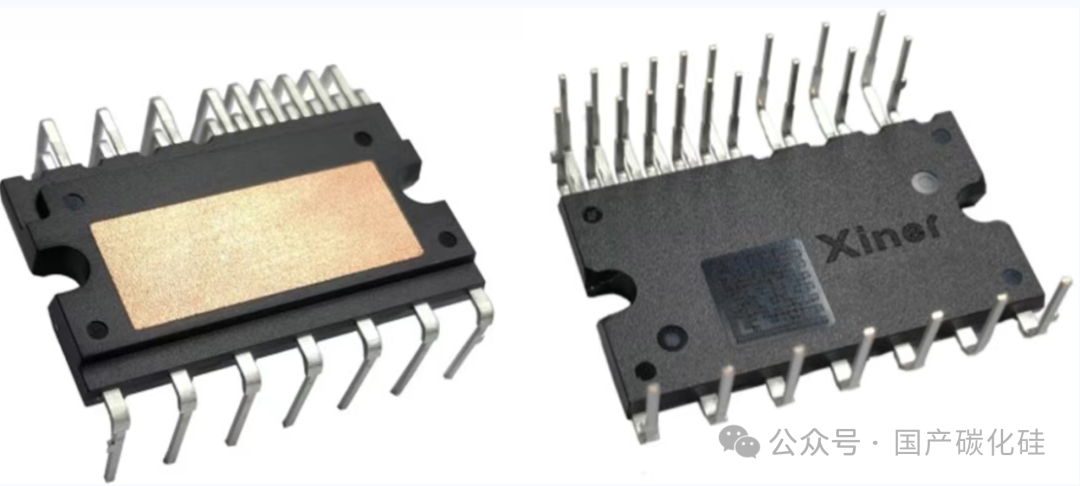

芯能半导体全新推出新一代 DIPS26-DBC 智能功率模块 - XNC20SM1E6，基于第三代半导体材料全碳化硅（SiC）功率芯片架构，集成SiC MOSFET全桥逆变电路与芯能自研智能驱动芯片，通过超低导通损耗、零反向恢复电流及纳秒级过流保护三大核心技术，重新定义工业变频、家电变频、新能源等场景的能效边界。
技术突破点：
能效革命：SiC器件特性使开关损耗较传统Si IGBT降低40%，导通损耗减少25%，系统综合效率提升3-5%；
热设计简化：损耗降低带来散热需求锐减，模块温升下降20℃，助力设备小型化与轻量化；
智能安全：自研驱动芯片200ns快速过流保护与动态温度监测，极端工况下可靠性提升；
场景兼容：DIPS26-DBC标准封装支持15A-50A电流范围，无缝适配空调压缩机、伺服驱动器、光伏逆变器等高频应用。
斯达
国内 IGBT 模块龙头企业，碳化硅 IPM 布局聚焦车规与高端工业领域。公司自建 6 英寸 SiC 产线，规划 8 英寸产线，2026 年有望实现成本下降 30%。其车规级全 SiC IPM 已进入新能源汽车主驱供应链，电压等级覆盖 100V-3300V，电流范围 10A-3600A，适配 800V 高压平台需求。在工业领域，混合 SiC IPM 模块适配光伏逆变器、储能系统，凭借自主 IGBT 芯片供应优势（自给率 100%），供货周期稳定，2025 年相关业务营收同比增长超 50%。
华润微
蝉联 “中国 SiC 器件 IDM 十强”，SiC IPM 技术与产能国内领先。公司最新 SiC MOS G4 平台已量产，650V/1200V 系列产品通过 AEC-Q101 认证，导通电阻低至 1.6mΩ，系统损耗较前代降低 20%。基于 G4 芯片的主驱模块已实现批量上车，适配 OBC、AI 服务器电源等高功率密度场景。2025 年 8 月 8 英寸 SiC MOS 顺利产出，2200V 高压平台完成验证，形成 650V-2200V 全电压段覆盖，新能源汽车、光伏、数据中心等标杆客户均已稳定批量提货。
5 替代趋势：部分替代而非全面取代，2030 年份额超 30%
SiC IPM 的替代进程将呈现 “高端先替代、低压仍共存” 的格局，核心判断如下：
替代逻辑：性能驱动 + 成本收敛
当前 SiC IPM 单价为硅基产品的 2-3 倍，但系统级成本已缩减至 1.2-1.5 倍（无源元件 + 散热器成本降低 30%）。随着 6 英寸 SiC 衬底产能释放（2024 年中国产能突破 80 万片 / 年），叠加士兰微、华润微等企业 8 英寸产线落地，预计 2027 年成本将降至硅基的 1.5 倍以内，在 800V 汽车、高端光伏等场景实现全面替代。
市场预测：2030 年份额达 30%+
据 Omdia 数据，2024 年 SiC IPM 全球市场份额不足 8%，但同比增长 47%；预计 2030 年将提升至 30% 以上，其中车用领域占比达 45%。而在 600V 以下低压场景（如家电、小家电），硅基 IPM 凭借成本优势（每安培 0.03-0.05 美元）仍将占据主导地位，芯能半导体等企业的中低压 SiC IPM 则将在对效率有要求的细分场景实现渗透。
限制因素：技术壁垒与生态适配
高端 SiC 衬底（半绝缘型）国产化率不足 20%，仍依赖 Wolfspeed、昭和电工；驱动芯片、封装材料等上游环节海外垄断格局未改，短期内难以完全突破。此外，存量硅基设备改造成本较高，部分工业场景（如低压变频器）将维持 “渐进式升级” 模式，混合 SiC IPM 成为过渡阶段主流。
终极结论：形成差异化共存格局
SiC IPM 将主导高压、高频、高效率场景（新能源汽车、储能、高端工控），士兰微、芯能等国产企业将在车载与大功率领域持续突破；而硅基 IPM 坚守中低压、成本敏感市场（普通家电、入门级工业设备）。未来 5-10 年，混合 SiC IPM（IGBT+SiC SBD）将成为替代主力，既满足效率提升需求，又降低替换成本。
欢迎行业专业人士在评论区讨论互动！【抛砖引玉 . 筑巢引凤】
