功率模块中，Solder PIN（焊接引脚）与 Press Fit PIN（压接 / 鱼眼引脚）是两种核心通孔连接方案，二者在连接机理、结构设计、工艺流程、电气 / 热 / 机械性能、成本构成、应用场景上差异显著，且对应不同厂商的主流封装体系。以下从全维度展开详细分析，并梳理行业主流厂商及对应封装产品。
功率模块中，Solder PIN（焊接引脚）与 Press Fit PIN（压接 / 鱼眼引脚）是两种核心通孔连接方案，二者在连接机理、结构设计、工艺流程、电气 / 热 / 机械性能、成本构成、应用场景上差异显著，且对应不同厂商的主流封装体系。以下从全维度展开详细分析，并梳理行业主流厂商及对应封装产品。
一 核心原理与结构（功率模块专属）

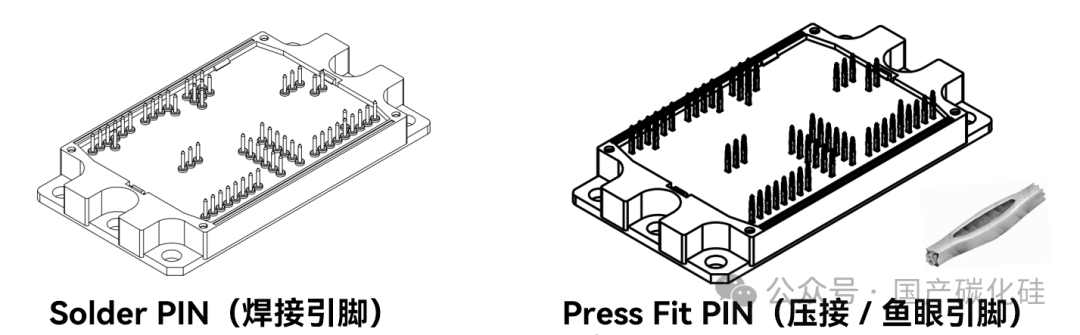

1. Solder PIN（焊接引脚）
Solder PIN 依靠焊料的冶金结合实现连接：引脚穿过 PCB 金属化孔（PTH），在高温下焊料熔融、浸润引脚与孔壁，冷却凝固后形成化学冶金连接 + 机械固定，同时完成电气导通。功率模块中，该连接需承载大电流、承受功率循环热应力，焊料层的可靠性直接决定模块长期稳定性。
结构设计（功率模块典型）
引脚材质
以纯铜 / 铜合金为基底，表面镀镍、镀锡或镀镍金，兼顾导电性、可焊性与防腐蚀能力，适配功率模块大电流传输需求。外形特征

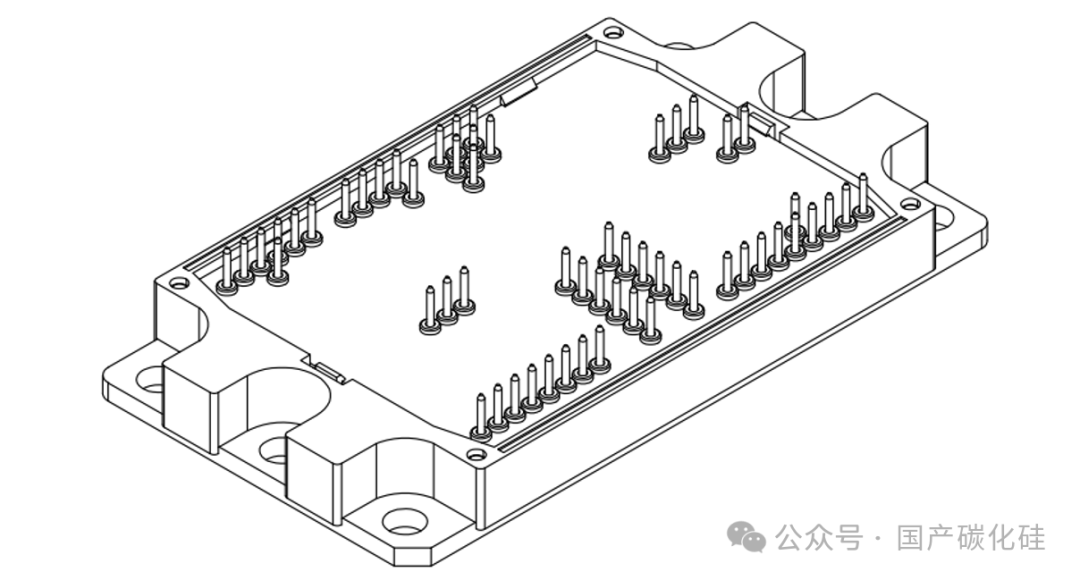

标准圆柱形直针，引脚直径略小于 PCB 孔径（间隙配合，通常间隙 0.05-0.1mm），便于插件装配；部分大功率模块会采用加粗铜针（直径≥1.5mm），提升载流能力。封装集成
与功率模块的 DCB 陶瓷基板、铜底板通过焊接工艺一体成型，引脚从模块塑封壳体或金属外壳中垂直引出，常见于 Econo、PrimePACK 等传统封装。关键局限
引脚与 PCB 孔存在装配间隙，仅靠焊料填充实现连接，无主动机械抱紧力，抗振动、抗热疲劳能力依赖焊料性能。
2. Press Fit PIN（压接 / 鱼眼引脚）

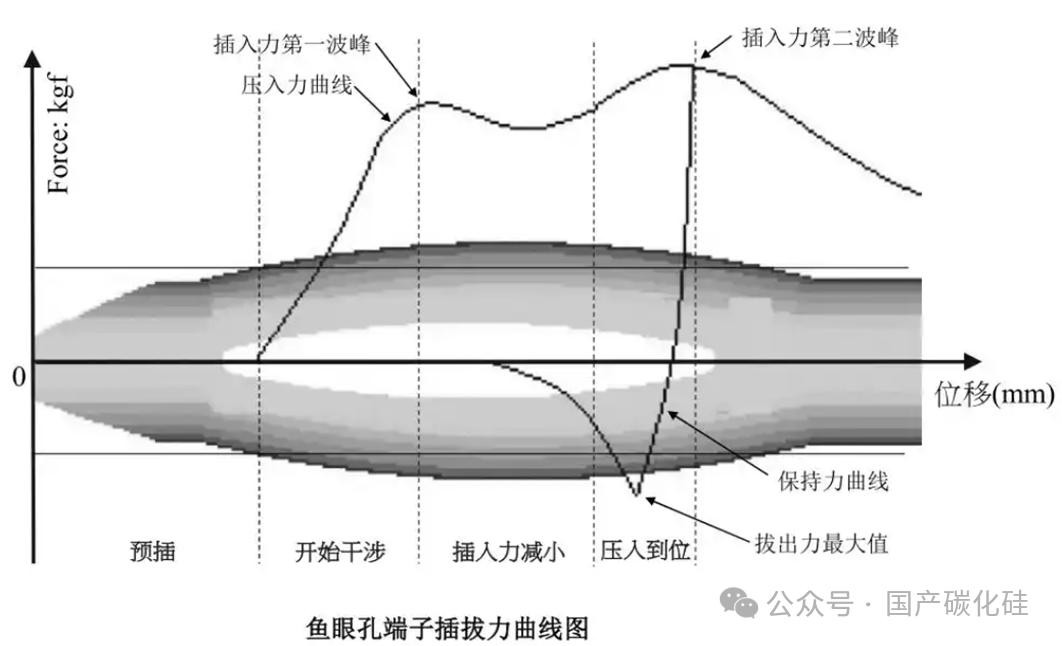

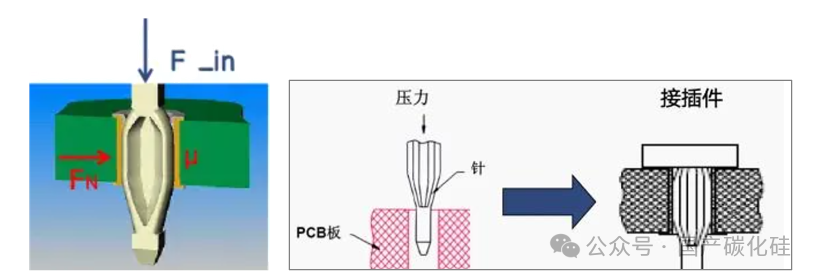

Press Fit PIN 依靠金属弹性过盈的机械连接实现导通：引脚核心为弹性形变结构（鱼眼、多簧片），其最大外径略大于 PCB 孔径（过盈量 0.03-0.08mm），压入时弹性结构发生塑性 + 弹性形变，对 PCB 孔壁产生持续正向抱紧力，形成无间隙、气密式金属直接接触，全程无焊料、无高温，纯机械连接保障电气与机械可靠性。
结构设计（功率模块典型）
引脚材质
采用高弹性铜合金（磷青铜、铍铜、铍镍铜），兼具高导电性、高强度与持久弹性，确保压入后长期不松弛，适配功率模块严苛的振动与温变环境。核心结构
中间段为鱼眼弹性区（主流）或多簧片结构，是实现过盈连接的关键；两端为定位段与连接段，定位段保证压入精度，连接段与模块内部铜层 / 芯片电极可靠连接（多采用银烧结或铜焊工艺）。封装集成
引脚刚性更强、长度更长，适配功率模块厚 PCB（≥2.4mm）与大间距布局；部分高端模块采用双排 / 多排 Press Fit PIN，实现主功率回路与控制回路分离，降低杂散电感。核心优势
金属直接接触无焊料层，接触电阻极低且稳定；弹性抱紧力抵消热胀冷缩应力，抗振动、抗功率循环能力远超焊接方案。
二 工艺流程与制程差异（功率模块生产线核心）
1. Solder PIN 工艺（功率模块场景）
完整流程
插件定位
将功率模块 Solder PIN 插入 PCB 金属化孔，通过工装夹具固定模块位置，保证引脚垂直度与插入深度。涂覆助焊剂
采用喷雾或浸涂方式，在引脚与孔壁区域涂覆助焊剂，去除氧化层、提升焊料浸润性。焊接成型
根据模块类型选择工艺 ——波峰焊（适用于多引脚、大批量工业模块）、选择性波峰焊（适用于高精密、局部焊接场景）、回流焊（适用于表面贴装 + 通孔混合布局），焊接温度 240-260℃，持续时间 3-5s。冷却固化
清洗检测
清洗助焊剂残留与焊珠，通过 AOI（自动光学检测）、X-Ray 检测虚焊、桥接、空洞等缺陷，不合格品需返修。
工艺痛点（功率模块专属）
热应力风险
高温焊接导致模块内部 DCB 基板、芯片与 PCB 产生热胀冷缩差异，形成热机械应力，易引发基板裂纹、芯片分层，尤其对 SiC 模块（热膨胀系数与硅差异大）影响显著。缺陷率较高
易出现虚焊、冷焊、焊料空洞、焊盘翘起等问题，功率模块大电流场景下，微小缺陷会快速劣化，导致局部过热失效。返修难度大
拆焊需重新加热至 240℃以上，易损伤 PCB 焊盘、模块引脚，多次返修后可靠性大幅下降，返修成本高。环保压力
需消耗助焊剂、清洗液，产生工业废弃物，不符合高端应用的环保要求。
2. Press Fit PIN 工艺（功率模块场景）
完整流程
精准定位
通过高精度定位工装，将功率模块 Press Fit PIN 与 PCB 金属化孔一一对应，保证引脚与孔的同轴度（公差≤0.02mm）。常温压接
采用专用压接机（伺服控制压力 / 行程），以恒定压力（通常 50-200N / 针）将引脚压入 PCB 孔，压接过程全程常温（25℃±5℃），无任何热输入。成型检测
压接后通过视觉检测、接触电阻测试（要求 < 1mΩ）验证连接质量，无缺陷即可直接进入下一道工序。无清洗、无返修前置
全程无焊料、无助焊剂，无需清洗；若需返修，用专用拔取工具可无损拆卸引脚，重复压接 3-5 次仍能保证可靠性。
工艺优势（功率模块专属）
零热应力
常温工艺彻底避免热机械应力，保护 SiC 芯片、陶瓷基板与敏感器件，大幅提升模块内部结构稳定性。高一致性、高良率
压接参数（压力、行程）可精准控制，单模块多引脚压接一致性达 99.9%，良率接近 100%，自动化产线效率可达 5000 点 / 小时。PCB 适配要求高
对 PCB 孔公差（±0.05mm）、孔壁铜厚（≥25μm）、板厚（≥2.4mm）、镀层均匀性要求严格，需采用高精密 PCB 制造工艺。制程简化
省去焊接、清洗、助焊剂消耗等环节，缩短生产周期，降低制程综合成本。
三 性能对比（功率模块核心考核维度）
1. 电气性能
Solder PIN
接触电阻稳定在1-3mΩ，但焊料层（锡铅 / 无铅焊料）本身存在电阻，且大电流下焊料层发热会导致电阻小幅上升；载流能力依赖引脚截面积与焊料填充量，大电流场景下需加粗引脚。杂散电感中等，引脚与焊料的寄生参数会影响高频开关性能。Press Fit PIN
金属直接接触，接触电阻 **<1mΩ**（典型值 0.3-0.8mΩ），且长期稳定无劣化；大电流承载能力与同规格 Solder PIN 相当，甚至更优（无焊料热阻）；弹性结构与无间隙连接可降低寄生参数，杂散电感比焊接方案低 15%-30%，适配 SiC 模块高频、低损耗需求。
2. 机械可靠性（功率模块命门）
Solder PIN
抗振动、抗冲击能力中等，在汽车、轨道交通等强振动场景下，焊点易因疲劳产生微裂纹，逐步扩展导致接触失效；功率循环（-40℃至 125℃）下，焊料热胀冷缩与引脚、PCB 的热膨胀系数不匹配，会加速焊点老化，FIT 值（失效时间）通常在 10-50 之间。Press Fit PIN
抗振动、抗冲击能力极高，弹性抱紧力可抵消振动与冲击应力，通过车规级振动测试（10-2000Hz，20g 加速度）无失效；功率循环下，弹性结构自适应热胀冷缩，无焊料疲劳问题，FIT 值低至0.005-0.01，寿命是焊接方案的 5-10 倍，适配长寿命、高可靠场景。
3. 热性能
Solder PIN
焊料层热阻（约 5-10K/W）高于金属铜，大电流下焊点发热明显，易形成局部热点；高温焊接导致的热应力会降低模块散热路径的连续性，长期运行后散热性能劣化。Press Fit PIN
无焊料层，金属直接接触热阻极低（<1K/W），散热效率更高；常温工艺无热损伤，模块内部散热结构（DCB 基板、铜底板）完整性更好，长期运行散热性能稳定，适配 SiC 模块 175℃结温需求。
4. 环境适应性
Solder PIN
耐温范围 - 55℃至 125℃，超过 125℃焊料易软化、失效；耐潮湿、耐腐蚀能力一般，助焊剂残留易引发电化学腐蚀，尤其在湿热环境下。Press Fit PIN
耐温范围 - 55℃至 175℃，适配高温工况；无焊料、无残留，气密式连接可抵御潮湿、盐雾、粉尘等恶劣环境，耐腐蚀性远超焊接方案。
四 成本对比（功率模块行业实际情况）
1. 物料成本
Solder PIN
引脚采用普通铜材，加工工艺简单（车削、冲压），单价极低（0.1-0.5 元 / 针）；焊料、助焊剂等辅料成本低廉，整体物料成本占比低。Press Fit PIN
引脚采用高弹性铜合金（材料成本是普通铜的 2-3 倍），需精密加工弹性结构（冲压、成型、热处理），单价是 Solder PIN 的 3-5 倍（0.5-2 元 / 针）；但无焊料、助焊剂等辅料消耗，物料结构更简化。
2. 制程成本
Solder PIN
需投入波峰焊 / 选择性波峰焊设备、清洗设备、AOI 检测设备，设备投资高；消耗助焊剂、清洗液、电能，能耗与耗材成本高；返修率高（3%-5%），返修人工与物料成本增加；综合制程成本较高。Press Fit PIN
仅需专用压接机与定位工装，设备投资低于焊接线；无耗材、无清洗、无能耗浪费，制程损耗几乎为零；返修率 < 0.1%，返修成本可忽略；制程综合成本比焊接低 20%-40%。
3. 综合成本（分场景）
小批量、低成本场景
Solder PIN 综合成本更低，适合产量 < 10 万台 / 年、对可靠性要求一般的工业 / 消费类产品。大批量、高可靠场景
Press Fit PIN 综合成本更优，尤其车规级、新能源领域（产量 > 10 万台 / 年），长期量产下制程成本的节省可覆盖引脚物料溢价，且可靠性提升带来的售后成本下降进一步降低总拥有成本（TCO）。
五 应用场景（功率模块选型核心逻辑）
1.Solder PIN 适用场景
工业通用领域
普通变频器、伺服驱动器、UPS 电源、工业焊机、光伏逆变器（低成本款），对振动可靠性、寿命要求中等，PCB 板厚较薄（1.6-2.0mm）。消费类电源
服务器电源、通信电源（非基站级）、家电变频模块，追求低成本、高密度，产量大但无需车规认证。小批量定制产品
研发样机、小批量特种电源，无需投入压接设备，采用传统焊接工艺更灵活。
2. Press Fit PIN 适用场景（行业主流趋势）
汽车电子（核心）
电动汽车主逆变器、OBC（车载充电机）、BMS（电池管理系统）、PTC 加热器，要求车规级可靠性、抗强振动、长寿命（15 年 / 24 万公里），SiC 模块几乎全部采用 Press Fit PIN。新能源与储能
储能变流器（PCS）、风电变流器、高压光伏逆变器，户外恶劣环境、长期功率循环，需高可靠、免维护连接。高端工业与交通
轨道交通牵引变流器、船舶电力推进系统、工业高压变频器，强振动、宽温变、大电流场景，要求零故障运行。通信与数据中心
基站电源、数据中心高压直流电源，追求高功率密度、低杂散电感、长期稳定运行。
六 行业主流厂商及对应封装（功率模块领域）
1. 英飞凌（Infineon，全球龙头）
Solder PIN 封装
EconoDUAL 3、EconoPACK 3/4、PrimePACK 2/3、EasyPIM 1B（焊接版本），覆盖 600V-1700V IGBT/SiC 模块，电流 100A-3600A，适配工业、新能源中低端场景。Press Fit PIN 封装
PrimePACK 3+ Press Fit、XHP™ 2 Press Fit、EasyPIM 1B（压接版本）、Prime Switch（高压压接 IGBT 模块），主打车规、高端工业与中高压领域，SiC 模块（CoolSiC™）全系标配 Press Fit PIN。
2. 意法半导体（STMicroelectronics）
Solder PIN 封装
ACEPACK 1/2（焊接版本）、STKxx 系列，覆盖 650V-1200V IGBT/SiC 模块，电流 5A-100A，适配工业、消费类中小功率场景。Press Fit PIN 封装
ACEPACK 1/2（PressFIT 版本）、SiC-MOSFET 模块压接款，支持车规认证，适配电动汽车 OBC、辅助逆变器等场景。
3. 罗姆（Rohm）
Solder PIN 封装
BMG、BMF 系列 SiC 模块（焊接款），适配工业高频电源、光伏逆变器。Press Fit PIN 封装
EcoSiC™ TRCDRIVE pack™（专为电动汽车主逆变器定制）、SiC 塑封模块压接款，采用 Press Fit PIN 分离主电流与控制信号路径，功率密度提升 1.5 倍。
4. ABB
Press Fit PIN / 压接封装
IGCT 压接模块、Press-pack IGBT 模块，主打中高压、大功率领域（如 HVDC、轨道交通），压接式封装抗高频电流冲击、功率循环寿命远超焊接方案。
5. 国产厂商（快速崛起）
斯达半导（StarPower）
推出 Solder PIN 与 Press Fit PIN 双版本 IGBT/SiC 模块，覆盖 600V-1700V，Press Fit 版本适配车规主逆变器、储能场景。比亚迪半导体
SiC 半桥模块（第三代），采用 Press Fit PIN + 双面银烧结工艺，适配电动汽车 800V 平台，功率密度大幅提升。
七 选型决策总结
功率模块中，Solder PIN 是成熟、低成本、通用的连接方案，适合对可靠性要求一般的中低端场景；Press Fit PIN 是高可靠、无热、抗振、长寿命的先进方案，是车规、SiC、高端工业领域的主流选择。选型需平衡性能需求、工艺能力、成本预算、应用场景：追求高可靠与长期 TCO 最优选 Press Fit PIN；追求短期低成本与工艺兼容性选 Solder PIN。
