功率模块 | 安装使用指南:从表面清洁、导热硅脂、螺栓固定... ...细节决定寿命,一步错则全盘输
来源: | 作者:刘工 | 发布时间: 2026-04-16 | 63 次浏览 | 🔊 点击朗读正文 ❚❚ | 分享到:
在电力电子领域,功率半导体模块如同心脏般重要。然而,这颗“心脏”的早期失效,往往并非源于自身缺陷,而是安装不当埋下的祸根。不正确的安装不仅会直接导致模块损坏,更会因散热不良引发结温异常升高,从而大大减少模块的工作寿命。经验表明,正确的安装流程是保障其可靠性的基石。本文将为您无死角拆解从准备到完成的每一个关键步骤,确保您的模块坚如磐石。

在电力电子领域,功率半导体模块如同心脏般重要。然而,这颗“心脏”的早期失效,往往并非源于自身缺陷,而是安装不当埋下的祸根。不正确的安装不仅会直接导致模块损坏,更会因散热不良引发结温异常升高,从而大大减少模块的工作寿命。经验表明,正确的安装流程是保障其可靠性的基石。本文将为您无死角拆解从准备到完成的每一个关键步骤,确保您的模块坚如磐石。




第一章:安装基础——表面与布局的哲学

1.1 接触面的“绝对洁净”与“极致平整”
模块与散热器之间的热传导效率,首先取决于两者的接触质量。安装前,必须确保模块基板和散热器表面
完好无损,并经过彻底的清理和除尘。这不仅仅是清洁,更是为了满足两个关键的微观几何要求:

  • 粗糙度

    指表面凹凸不平的平均程度。散热片的粗糙度不应超过10µm。在这个范围内,涂抹导热脂后,两个表面才能充分接触,填平微观沟壑,从而减少接触热阻
  • 平整度

    指相对于理想平面的偏离程度。安装表面的不平整度在10cm的范围内不得大于20µm。如果超出此范围,紧固时模块基板会承受不均匀的力,导致模块内部产生不均匀的应力损坏

1.2 安装位置的“热量地图”规划
模块的工作热阻并非固定值,而是随其
安装位置变化而变化。因此,布局就是一门散热艺术。

  • 单模块安装

    应将其放置在散热片的正中心,这是获得最小热阻的最优解。
  • 多模块安装

    必须根据各模块在工作时产生的热量来进行安排。核心原则是让发热量大的模块也能获得良好的散热路径,最终目标是使模块间的热量分布尽量一致,避免局部过热。




第二章:导热介质——导热脂的精准涂敷艺术

空气是热的不良导体,其热阻高达1200℃/W/in。而专用的导热脂,其热阻约为60℃/W/in,优势显而易见。它的核心作用是填充模块与散热片之间的微观空隙,形成良好的金属-金属接触界面,从而极大地减小接触热阻

涂敷操作的关键在于“均匀”与“薄厚适中”:

  • 厚度控制

    导热脂层应尽可能薄且均匀,厚度一般控制在50µm到100µm之间。过厚会不必要地增加接触热阻,过少则无法填满空隙,同样会增加热阻。
  • 操作方法

    推荐使用无线毛的刷子或橡胶轮。应根据安装面积和表面情况计算用量,或使用专用量具。一个直观的判断标准是:在模块的边缘能观察到导热脂的界线,就说明用量已足够。多余的导热脂应在紧固时被挤压出来。

第三章:机械固定——顺序、力矩与方法的交响曲

3.1 螺栓紧固:对角线法则与两次紧固
涂好导热脂并放置模块后,应避免任何移动。紧固螺栓需遵循严谨的步骤:

  1. 预紧

    用手将螺栓旋入螺孔,力矩约为0.5N·m,旋入深度约一半。此步骤若使用电动/气动工具,必须保证力矩不超过0.5N·m
  2. 最终紧固

    使用力矩扳手,以3N·m到6N·m的力矩(具体值需查阅数据手册)进行最终紧固。所有螺栓应用一致的力矩

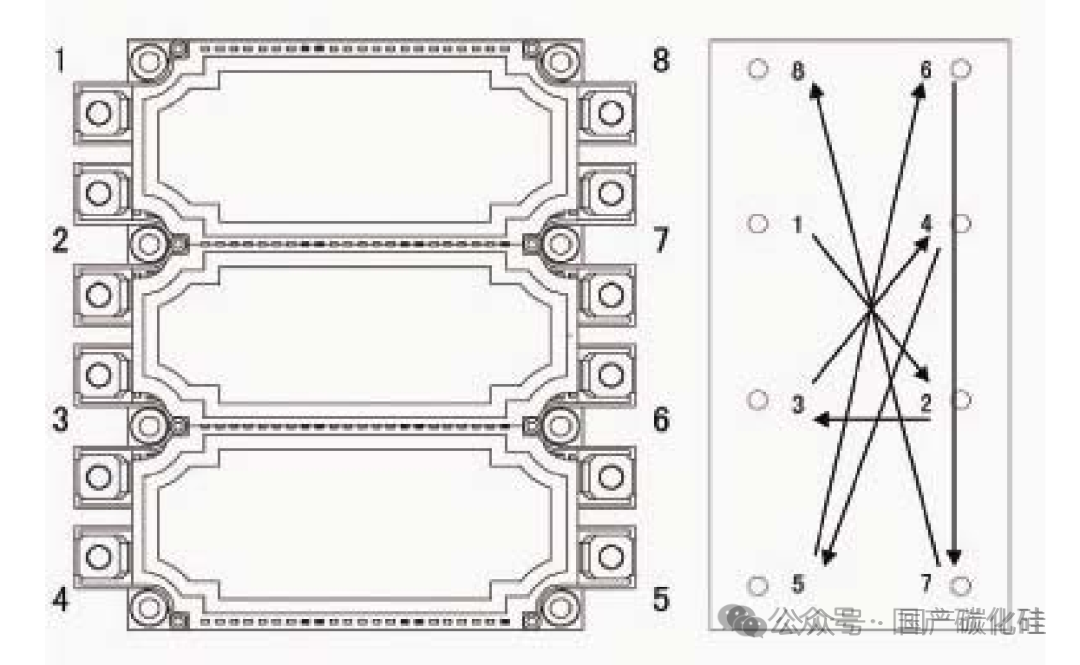

紧固必须按照对角线次序进行,以确保受力均匀、导热脂不被破坏。例如,对于8螺栓模块,推荐次序为:




  • 预紧顺序:2→6→3→7→4→8→1→5
  • 最终紧固顺序:2→6→3→7→4→8→1→5

由于导热脂的渗透作用,在条件允许时,应在数小时之后再次紧固螺栓,以获得最佳接触。同时,应竭力避免重复安装螺栓,因为每种模块都有最大的固定的重复安装次数限制。

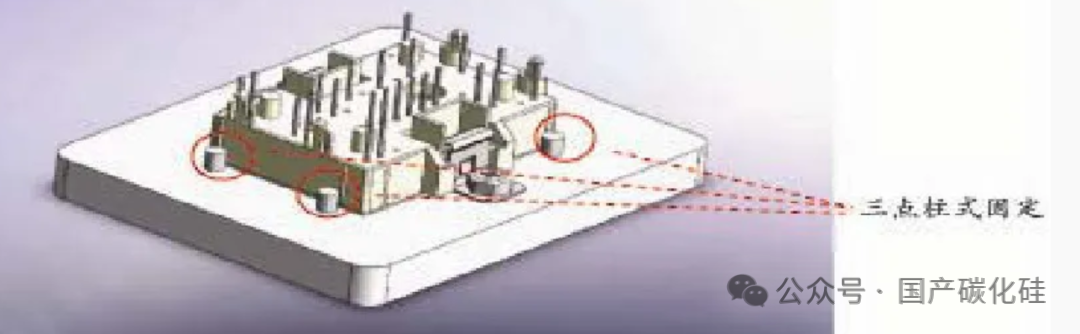

3.2 三点式定点固定法
为了更优的固定效果,推荐在散热片上采用
三点式定点固定。这种方法能确保模块稳固,同时在安装过程中保证模块的边缘没有被损坏





3.3 PCB自攻螺丝安装(针对特定模块)

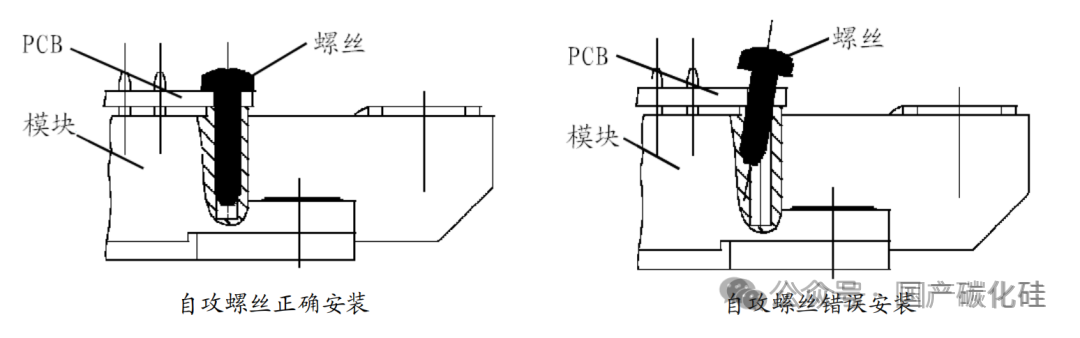

部分高度17mm的模块顶部设有自攻螺丝孔,用于固定PCB板。

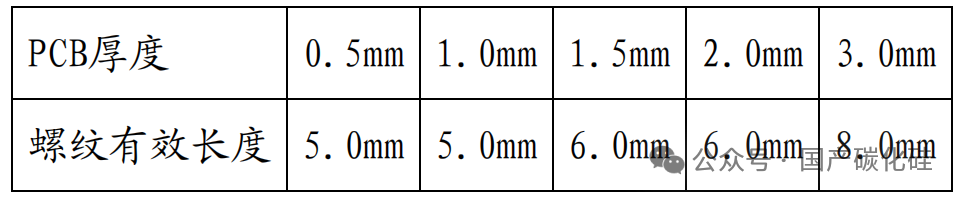

  • 螺丝规格:M2.5,螺纹有效长度4-10mm,需根据PCB厚度调整。

  • 安装要领:确保PCB孔位对准安装孔,螺丝竖直安装。由于孔上部有1.5mm深的导入孔,初始压入时(PCB厚度+1.5mm深度内)无需力矩,只需压入。随后旋入时,整个过程安装力矩不能超过0.5N·m。务必保持螺丝垂直,倾斜安装是错误的。

3.4 螺栓夹的安装
对于使用螺栓夹的模块,应先将钩状部分穿过模块相应部位,并插入至
第一个锁住位置。然后,用大约10N的力将螺栓夹后部下压,使其钳在模块侧面。




第四章:电气连接——端子的力学保护

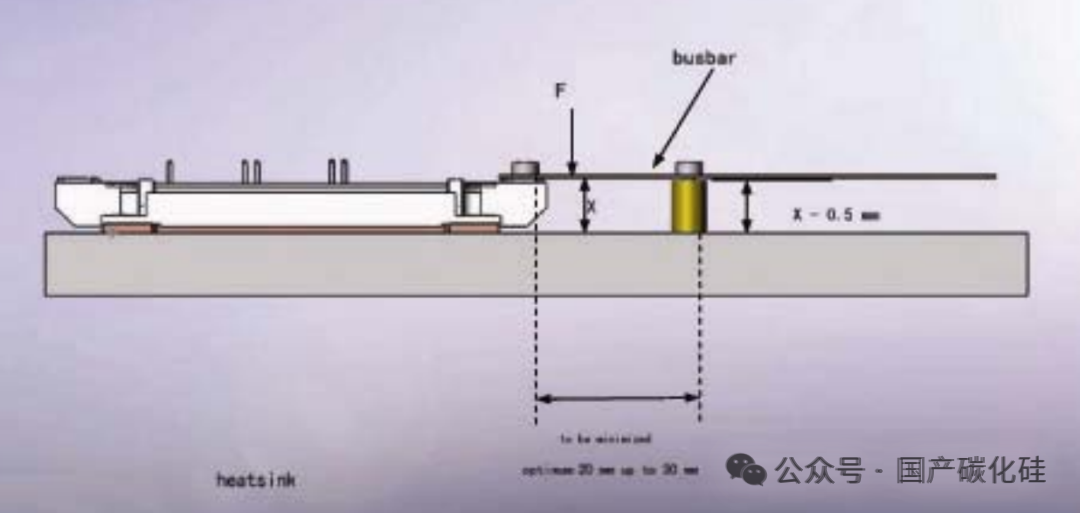

4.1 电源母线(Busbar)的独立支撑
减小功率端子上的拉力,直流电源母线必须另外通过专门的支柱加以支撑。安装时,应确保作用在功率端子上的力最好沿着与基板垂直的方向,其他方向的力应予以避免。目的是让安装和应用中的力仅作用在模块的固定板上,而非模块本身。





4.2 严格的受力限制
模块端子非常“娇贵”,安装连接时必须严格遵守其力学极限:

  • 拉力限制:每个功率端子承受的拉力不超过200N,每个控制端子不超过50N。

  • 压力限制

    • 半桥(Half Bridge)模块:每个功率端子承受的压力不超过100N。

    • 单个开关(Single Switch)模块:每个功率端子承受的压力不超过200N

4.3 螺栓选择与紧固
连接端子时,螺栓的有效长度(含母线厚度)应控制在
6.5mm到10mm之间。所有固定电源母线和功率端子的螺栓应使用一致的力矩紧固,具体大小需查阅数据手册

第五章:不容忽视的其他禁令

  1. 禁止过长螺栓

    防止破坏模块内部结构。
  2. 禁止回流焊

    主端子、控制端子不要采用回流焊。其他部分焊接时,需防止热量、焊剂、清洗剂影响模块。
  3. 禁止恶劣环境

    避免放在腐蚀性气体,尘埃多的场所。
  4. 禁止温湿度剧变

    避免温度、湿度急剧变化,特别是防止模块表面结露
  5. 禁止静电

    GBT等是抗静电能力弱的元件,应避免高压静电加于主端子、控制端子

结语

功率半导体模块的安装,是一场对精度、耐心和规范的极致考验。从微米级的表面处理,到牛顿级的力矩控制,再到严谨的受力分析,每一步都环环相扣,不容有失。遵循这份详尽的指南,不仅是完成一次装配,更是为整个电力电子系统的长期稳定运行,奠定最坚实的基础。
