T2PAK（Top-Side Cooling Package）是一种专为高功率、高压碳化硅（SiC）MOSFET设计的创新封装技术。与传统的底部散热封装（如D2PAK/TO-263）相比，T2PAK通过改变热流路径、优化电气特性和简化系统设计，解决了SiC功率器件在实际应用中面临的散热瓶颈和效率难题。
以下是T2PAK封装在SiC MOSFET应用中的详细优势分析：
1. 革命性的散热性能（Thermal Performance）
T2PAK的最大创新在于“顶部冷却”设计，这种结构性的改变带来了显著的散热优势。
热流路径优化

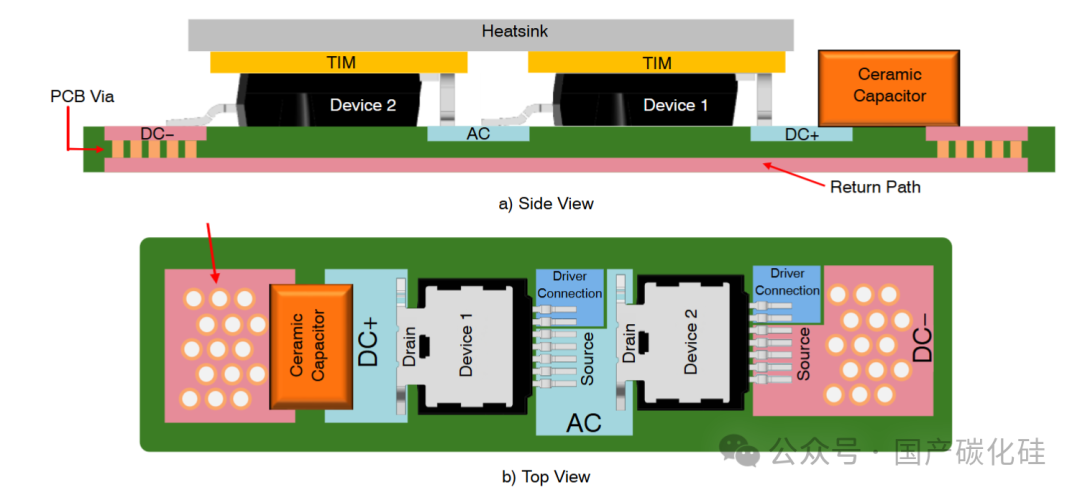

传统封装需要热量穿过PCB的覆铜层传导到背面的散热器，受限于PCB材料的热导率。T2PAK 采用“顶部直接与散热片热耦合”。这意味着热量产生后，直接通过器件顶部传导给散热器，绕开了 PCB 板。这是一个非常短且高效的路径。极低的结-壳热阻
由于热流路径极短，T2PAK的结-壳热阻（RθJC）通常比D2PAK降低约50%甚至更多。这意味着在相同功率下，器件的结温显著下降，或在相同结温下可处理更高功率。散热能力提升
这种结构允许设计人员在PCB上使用更少的散热铜箔或更薄的板材，减少了机械应力和板材翘曲问题，同时也降低了整体散热系统的复杂度。
2. 优化的电气性能（Electrical Performance）
T2PAK不仅在散热上表现出色，在电气性能上同样具备优势。
低杂散电感（Low Inductance）
T2PAK通常采用无引线（Leadless）或极短引脚设计，显著降低了器件的杂散电感（DIA）。这对于高频开关应用至关重要，能有效减少开关损耗（Psw）和电磁干扰（EMI）低电感意味着在开关过程中产生的电压过冲（尖峰电压）更小，电磁兼容性（EMC）性能更好，系统更稳定，对器件的电压应力更小。低门极电荷（Low Qg）

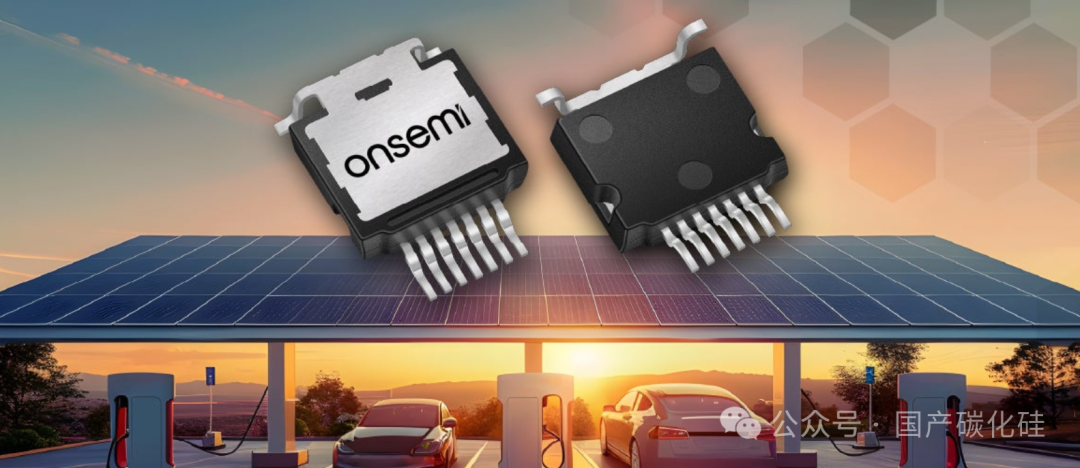

结合EliteSiC SiC MOSFET技术，T2PAK封装器件（如NVT2023N065M3S）的总栅极电荷（Qg）极低（约74nC），配合低输出电容（Coss），可以实现更快的开关速度和更高的系统效率。保持低导通电阻（Rds_on）
尽管采用了新型封装，T2PAK器件在整个温度范围内仍能保持极低的Rds_on（如12mΩ至60mΩ规格），这在高压大电流应用中非常关键。
3. 系统级设计与应用优势
T2PAK的优势不仅体现在单个器件上，更体现在整个系统设计中。
更高的功率密度（Power Density）
由于散热限制被突破，设计人员可以在更小的PCB面积上实现更高的功率输出，这对于车规级电源（如车载充电器OBC、DC/DC转换器）至关重要。提升可靠性与寿命
更低的工作温度直接降低了元器件的热应力，显著延长了系统的使用寿命和MTBF（平均无故障时间），这对于需要长期可靠运行的汽车和工业系统是巨大的价值。简化PCB设计
顶部冷却模式释放了PCB上的覆铜空间，使得布局更加灵活，降低了对厚铜板（Thick Copper）的依赖，简化了散热设计流程。
4. 典型应用场景
由于上述优势，T2PAK封装的SiC MOSFET非常适合以下高端领域：
新能源汽车（EV/HEV）
特别是车载充电器（OBC）和DC/DC转换器，需要处理大电流且空间受限的场景。高效开关电源（SMPS）
如服务器电源、工业自动化电源，需要高频高效运行。可再生能源与储能
如光伏逆变器、电池管理系统（BMS）等，对散热和效率要求极高的领域。
| 对比维度 | T2PAK 顶部冷却封装 | 传统封装 (D2PAK/TO-247) |
|---|
| 散热路径 | 顶部直接与散热片热耦合，绕开 PCB 限制 | 需通过 PCB 覆铜 + 散热通孔传导至散热片，路径冗长 |
| 热阻表现 | 系统层面大幅降低附加热阻，散热效率显著提升 | 散热通路附加热阻高，散热瓶颈明显 |
| 杂散电感 | 优化布局 + 缩短电流回路，杂散电感极低，EMC 性能更优 | 线路布局受限，寄生电感偏高，易产生电压过冲 |
| 封装优势整合 | 兼具 TO-247 强效散热与 D2PAK 紧凑布局，无明显短板 | 需在散热 (TO-247) 与小型化 (D2PAK) 间取舍 |
| PCB 布局影响 | 减少 PCB 热辐射，无需大片覆铜，可容纳更多器件 | 底部覆铜占用大量 PCB 空间，布局难度高 |
| 功率密度 | 高功率密度设计，支持系统小型化、紧凑化 | 底部覆铜占用大量 PCB 空间，布局难度高 |
| 设计灵活性 | 适配 12mΩ-60mΩ 多档导通电阻，兼容水冷 / 风冷方案 | 设计约束多，冷却方式适配性有限 |
| 系统寿命 | 降低元器件应力，显著延长产品生命周期与可靠性 | 高温下器件应力大，寿命与稳定性易受影响 |
| 开发效率 | 简化系统设计流程，加快产品上市速度 | 需复杂散热与布局设计，开发周期较长 |
| 安全标准兼容 | 严格遵守 IEC 爬电距离标准，安全保障更充分 | 需额外设计满足安全标准，冗余成本较高 |

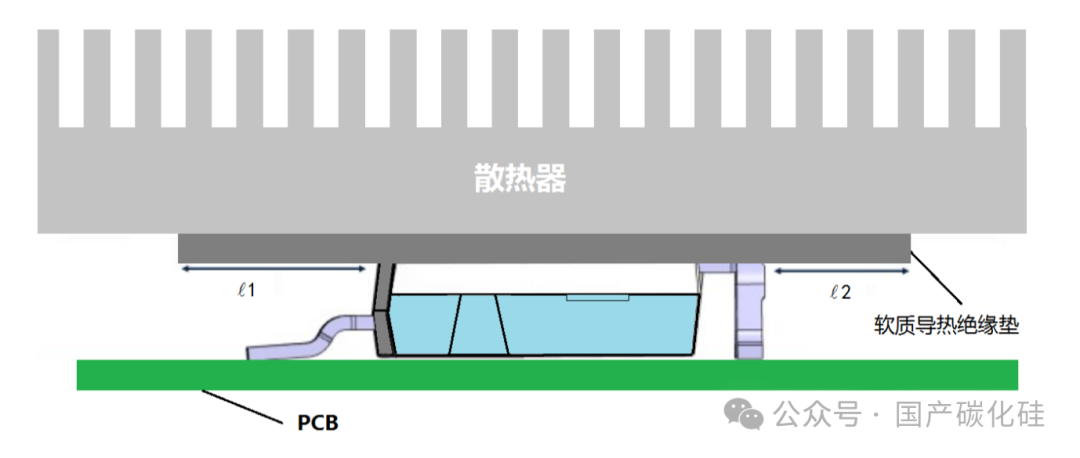

6. 核心结构层叠顺序（Top-Down View）
从底部（焊接到 PCB 的一侧）到顶部（散热出口方向），T2PAK 的结构层叠顺序通常如下：
PCB (印刷电路板)
作用
特点
T2PAK 通常通过底部的引脚焊接在 PCB 上，提供稳定的电气接触。

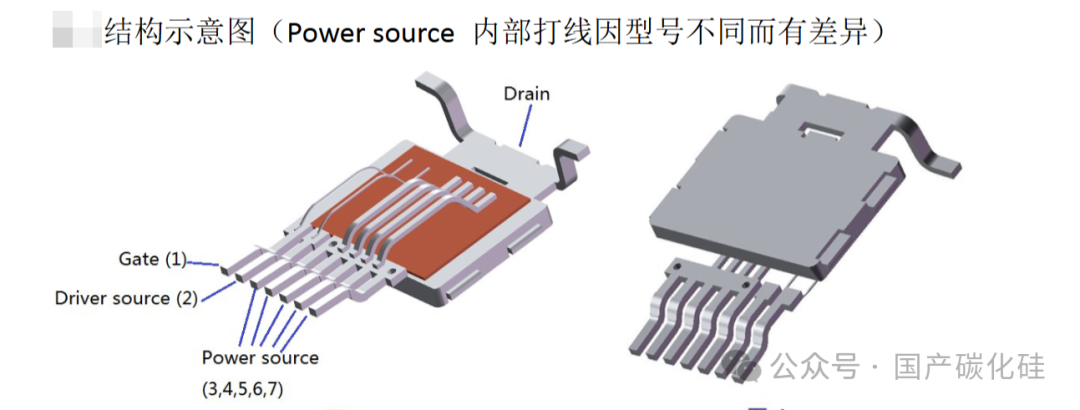

底部引脚 (Leads)
作用
特点
与传统封装类似，通常有四个主要的功率引脚（Source、Drain、Gate、Source）以及可能的散热引脚。
TSC 封装体 (Top-Side Cooling Package)
作用
特点
这是核心部件，内部可能包括金属基板、导热垫片（TIM）等，负责将芯片产生的热量传递到顶部散热器。
热界面材料 (TIM - Thermal Interface Material)
作用
填补 TSC 封装顶部与散热器之间的微小空隙，排除空气，提高热传导效率。特点
通常采用高导热性的硅胶或金属膏，确保热量“无阻碍”地从芯片流向散热器。
顶部散热器 (Heat Sink)
作用
特点
这是 T2PAK 与传统封装最大的区别所在。热量直接从芯片顶部传导至散热器，而不是通过 PCB 底部散热。散热器通常设计为金属结构（如铝制），部分产品可能直接集成在封装体内部。
内部组件 (内部结构)
总结
T2PAK通过将热量直接从芯片顶部传导到散热片，打破了传统封装需要穿过PCB的散热瓶颈，同时结合了SiC MOSFET本身的低导通电阻和低电容优势，为高压大功率的应用场景提供了一种更高效、更紧凑、更可靠的解决方案。
