驱动电压+18降到+15V时的Rdson变化

1. 数值预测

对于标称Rdson=16mΩ、1200V的SiC MOSFET，当驱动电压从推荐的18V改为15V时：

根据Microchip官方测试数据，VGS=15V时的Rdson比VGS=20V时高出约4倍。

2. 为什么会这样？

① SiC MOSFET需要更高的驱动电压才能完全导通

SiC MOSFET的阈值电压通常在3-5V范围，需要足够的过驱动电压（VGS - Vth）‍才能使沟道充分反型，形成低阻导电通道。

② 沟道导电性能受VGS直接影响

• VGS=18V

  沟道完全反型，载流子浓度高，Rdson最低

• VGS=15V

  部分器件接近临界导通状态，沟道电阻显著增加

• VGS<15V

  沟道未充分导通，Rdson急剧上升，甚至可能导致热失控

③ 物理机制

SiC的Si-SiO2界面质量与硅MOSFET不同，界面态密度较高，需要更高的栅压来克服界面陷阱的影响。较低的VGS会导致：

• 载流子迁移率下降
• 沟道电阻增加
• 开关损耗上升（Eon也会增加）

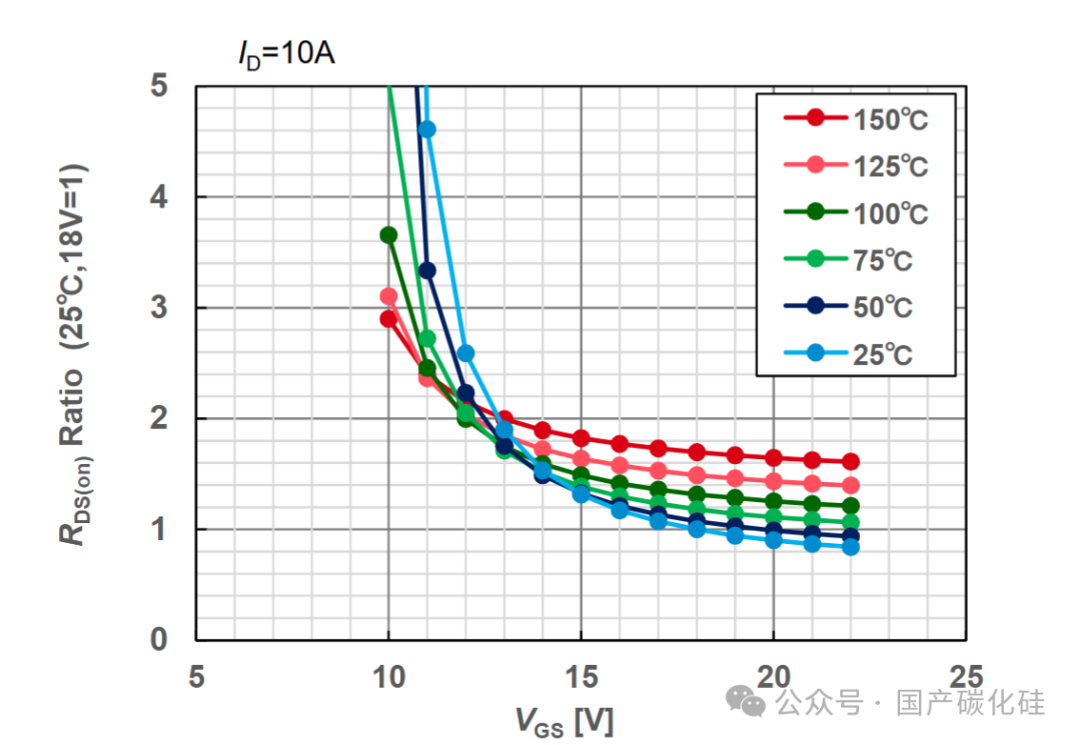

3. 各厂商的实际数据对比

注意：不同器件的阈值电压设计不同，Rdson对VGS的敏感程度会有差异

4. 实际应用建议

✅ 推荐设计：

• VGS=18V

  平衡性能与可靠性，是大多数应用的最佳选择
• 使用专门设计的18V驱动器（纹波<±0.5V）

⚠️ 如必须使用15V驱动：

• 需要在设计时预留2-4倍的Rdson裕量
• 考虑温升对Rdson的影响（结温升高时Rdson会进一步增加）
• 评估开关损耗（Eon/Eoff也会增加）

❌ 不推荐：

• VGS<13V：高温下可能出现热失控（负温度系数导致电流集中）
• 超出数据手册规定的VGS范围（-5V到+18V或+20V）

5. 总结

对于16mΩ、1200V的SiC MOSFET单管：

主要原因：SiC MOSFET的沟道导电性强烈依赖栅极驱动电压，15V驱动无法使沟道完全反型，导致载流子迁移率下降、沟道电阻显著增加

建议：如果系统设计要求使用15V驱动，请确认：

1. 所选器件是否明确支持15V驱动（部分器件有15V/18V版本）
2. 导通损耗是否可接受
3. 温升和散热设计是否有足够裕量



欢迎行业专业人士在评论区讨论互动！【抛砖引玉 . 筑巢引凤】
