在新能源汽车、光伏逆变器、储能系统等高功率密度应用中，碳化硅（SiC）MOSFET已成为不可或缺的核心器件。而TOLT（Top-side Lead-frame Top Cooling）顶部散热封装的出现，更是为SiC器件的性能释放打开了全新的大门。今天我们就来深入了解这款"散热新贵"。

一、TOLT封装的结构特点

颠覆性设计：顶部直接散热

传统功率器件如D2PAK、TO-220等，热量需要通过封装底部传导至PCB板，再通过各种方式散热。而TOLT封装实现了革命性的创新：

核心创新点：

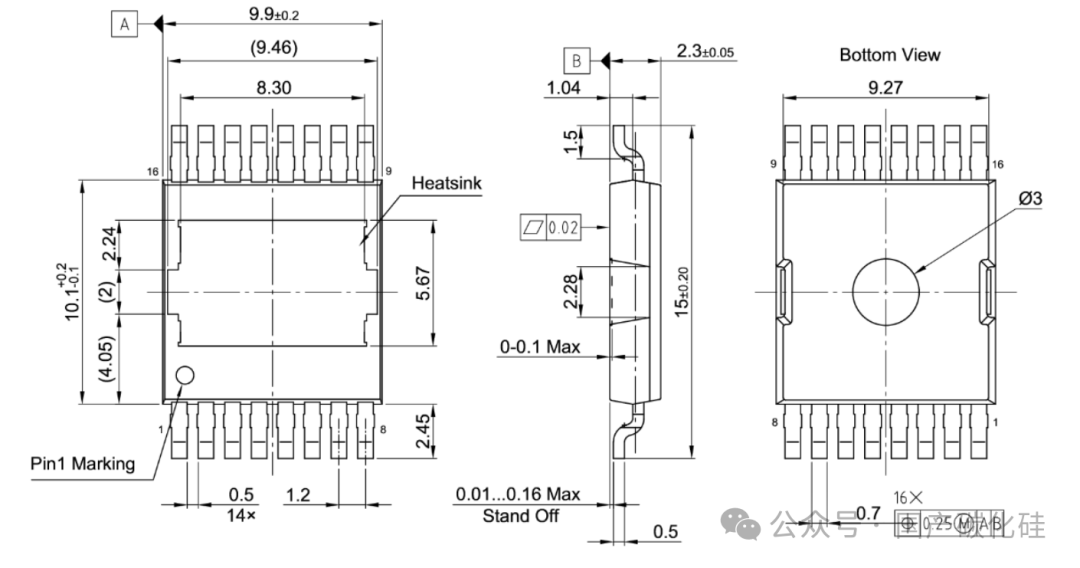

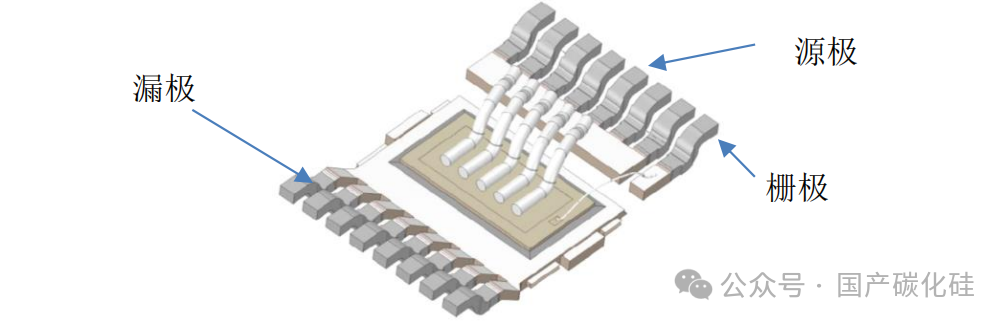

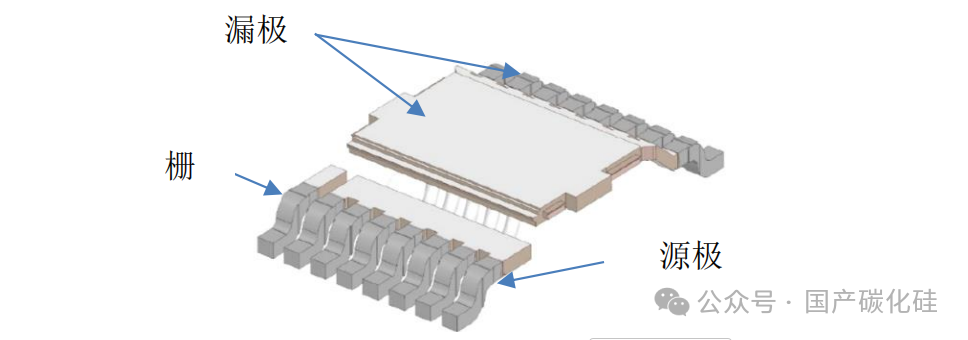

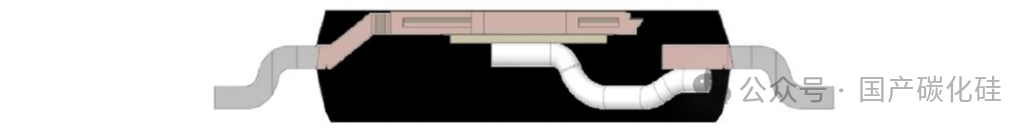

• 倒装式框架设计

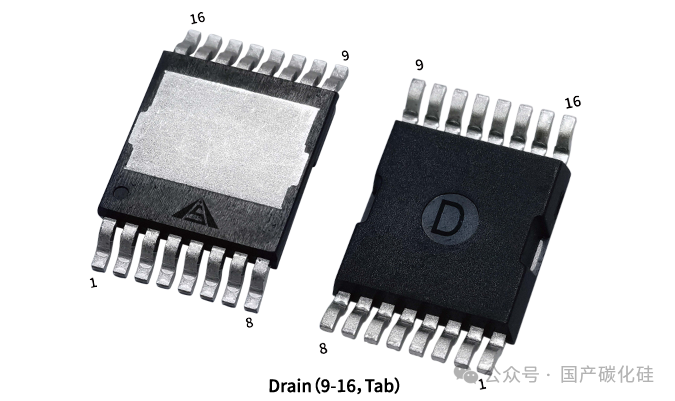

  漏极（Drain）引脚（Pin9-16）直接布局在封装顶部，并与金属化散热面集成

• 热量直达

  热量通过顶部直接传导至外部散热器，无需经过PCB板，彻底缩短热传递路径

• 无散热焊盘镀锡

  为了避免回流焊后出现焊锡凸块影响TIM厚度，散热焊盘采用裸露铜表面并覆盖钝化层防止氧化

与TOLL封装的对比

二、散热性能：为什么TOLT是散热王者

热阻数据对比

TOLT封装的热性能堪称卓越：

• 结壳热阻Rθ(j-c)

  低至0.65 K/W，较传统封装降低30%以上

• 银烧结工艺加持

  采用银烧结技术连接芯片与铜基板，热导率远超传统焊料，Rth(j-c)可低至0.20 K/W

• 整体系统散热

  较标准TOLL封装提升约15%

散热优势解析

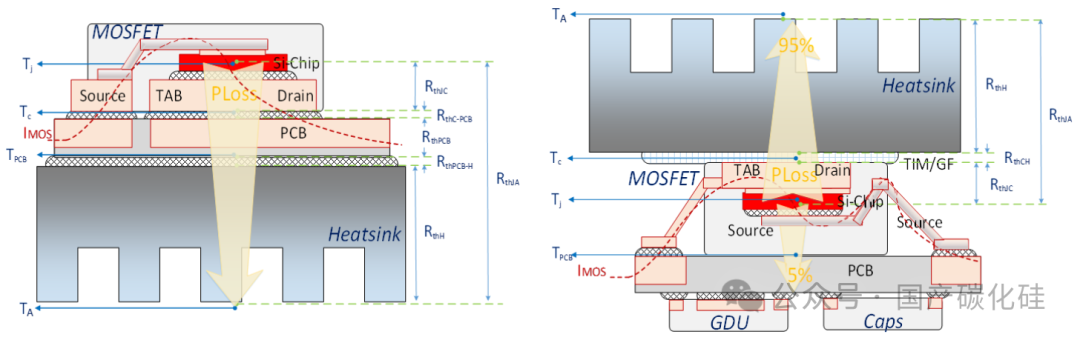

1. 热路径优化
传统封装的热量需要经过：芯片→基板→焊料→PCB铜箔→散热片，路径长、热阻大。TOLT封装仅需：芯片→顶部散热面→散热器，路径大大缩短。

2. 不经过PCB散热
这一设计带来多重好处：

• PCB温度显著降低，可使用更低Tg值的基板材料
• 热量不传递到PCB，保护周边敏感元件
• PCB另一侧可安装栅极驱动器、电容等元件，空间利用率提升

3. 高功率密度
更优的散热性能允许器件在更高的功率密度下可靠运行，特别适合紧凑的逆变器、车载充电机等空间受限的应用场景

三、电气性能：为什么SiC需要TOLT

开尔文源极（Kelvin Source）设计

TOLT封装配备开尔文源极引脚，这一设计对SiC MOSFET至关重要：

• 降低门极噪声

  分离功率源极与信号源极，减少开关过程中的电压噪声干扰

• 减少开关损耗

  与传统器件相比，导通损耗（Eon）可减少60%

• 改善EMI性能

  更干净的开关波形，降低电磁干扰

寄生电感优化

• 封装电感极低

  仅约2 nH，远低于传统封装

• 超高速开关能力

  低寄生电感使SiC MOSFET可以实现更快的开关速度

• 减少电压过冲与振铃

  开关过程更平滑，降低EMI

导通电阻RDS(ON)表现

得益于优化的内部结构和顶部散热设计：

• 在相同结温下，RDS(ON)保持更低水平
• 即使使用RDS(ON)稍高的器件，也能实现与TOLL封装更低RDS(ON)器件相当的功率输出
• 为系统设计提供更大的灵活性和成本优化空间

四、焊接工艺建议：确保最佳性能

回流焊温度曲线

TOLT封装的焊接工艺与其他SMD器件类似，但需要注意其独特的顶部散热设计：

关键工艺要点：

1. 锡膏选择

• 推荐使用无铅锡膏（如SAC305）
• 峰值温度控制在235-245℃范围内
• 根据锡膏供应商提供的具体曲线进行优化

2. TIM（热界面材料）优化

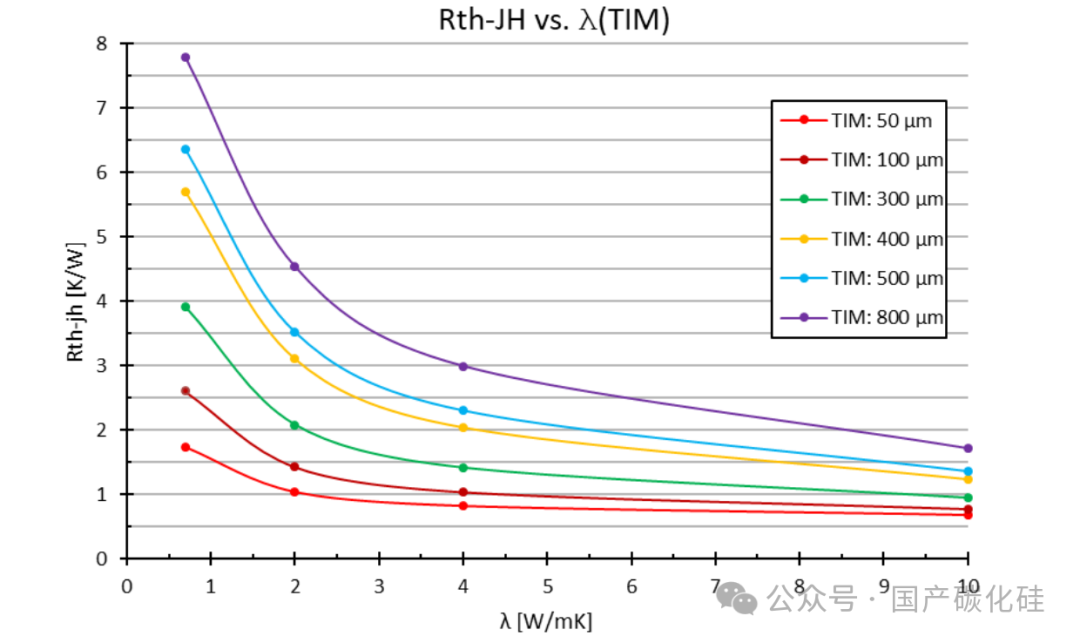

• TOLT封装的热性能很大程度上取决于TIM厚度

• 更薄的TIM层可降低总热阻，需精确控制厚度一致性

• TIM厚度不均会导致单个器件散热不均

3. 散热面处理

• 散热焊盘不应镀锡，避免回流后形成焊锡凸块
• 裸露铜表面有钝化层保护，防止氧化
• 确保与散热器接触面平整

4. 焊接注意事项

• PCB玻璃化转变温度（Tg）需比回流焊峰值温度高出20-40℃，防止热损伤
• 加热温升速度小于3℃/秒，冷却速度小于5℃/秒，减少热应力
• 建议进行多次回流焊测试，验证焊接可靠性

PCB布局设计建议

1. 爬电距离

• TOLT的最小爬电距离（D-S）为3.5mm，适合约400VDC工作电压
• 增加源极和漏极之间的电气距离，提高安全性

2. 元件布置

• 由于顶部安装散热器，PCB底部空间可布置其他元件
• 栅极驱动器、电容等可放在PCB另一侧，优化空间利用

3. 散热设计

• 顶部散热器安装时确保足够的接触压力
• 选择高导热系数的TIM材料
• 可考虑使用液冷模块，尤其适合高功率密度应用

五、主要应用场景

1. 新能源交通

车载OBC（车载充电机）‍

• 高频开关特性可减小磁性元件体积
• TOLT封装的高可靠性满足车规级要求

DC-DC转换器

• Boost拓扑中，SiC的高频特性可将电感体积减少50%
• 高功率密度适应电动车有限的安装空间

主逆变器/电驱控制器

• 支持20kHz以上开关频率，降低输出滤波器体积
• 高效散热抑制桥臂交叉导通时的温升

充电桩

• 高功率密度设计，提升充电效率
• 降低整体系统成本

2. 工业电源与储能

光伏逆变器

• DC-DC升压模块中维持>98%的升压效率
• 高频PWM调制使输出滤波器体积缩减30%
• 即使在高环境温度下仍能稳定运行

储能PCS（储能变流器）‍

• 双向DC-DC转换支持脉冲电流106A持续运行
• 快速充放电需求下避免热失效风险
• 降低死区时间内的反向恢复损耗

UPS不间断电源

• 提高系统效率和可靠性
• 降低散热系统复杂度和成本

电池管理系统

• 高精度控制需要低噪声设计，TOLT的开尔文源极配置完美匹配

3. 数据中心与AI电源

AI数据中心电源

• 满足严苛的80+ Ruby和80+ Titanium效率标准
• 对运营成本和环境影响至关重要

高性能电机驱动

• 支持集成式功率转换器
• 为工业自动化系统提供卓越性能

4. 其他应用领域

• 医疗设备
• 工业电源系统
• 消费电子产品
• 大功率锂电电动工具
• 工业机器人伺服驱动系统

六、行业主流厂商与产品

目前全球主要功率半导体厂商均已推出TOLT封装的SiC MOSFET产品：

• Wolfspeed（ Wolfspeed ）

  ‍推出650V第四代TOLT封装MOSFET，专为AI数据中心等高要求应用设计

• 英飞凌（Infineon）

  ‍提供完整的TOLT功率MOSFET产品线，如：IPTC015N10NM5

• 安森美（ON Semi）

  ‍全球首批推出TOLL/TOLT封装SiC MOSFET的厂商之一

• 爱仕特

  已量产1200V TOLT SiC MOSFET，提供30mΩ/45mΩ选项，主要型号：ASR30N1200MD03X、ASR45N1200MD03等

结语：TOLT封装的技术价值

TOLT封装通过顶部直接散热设计，彻底改变了功率器件的散热路径，为碳化硅MOSFET的性能释放提供了关键支撑。其技术优势体现在：

✅ 热阻降低30%-50%，散热效率大幅提升
✅ 寄生电感降至2nH，开关性能更优
✅ 开尔文源极配置，降低噪声和开关损耗
✅ PCB空间优化，提升功率密度
✅ 广泛兼容，助力传统封装向SiC升级

在新能源汽车、光伏储能、数据中心等快速成长的领域，TOLT封装的SiC MOSFET正成为高功率密度、高效率系统的首选方案。随着工艺成熟和成本优化，TOLT封装有望成为未来功率电子领域的标准配置。

对于设计工程师而言，掌握TOLT封装的特性、焊接工艺和应用要点，将是实现下一代高效电力电子系统的关键能力。
