摘要
随着电动汽车市场的快速增长，电驱动系统的可靠性成为核心关注点。IGBT 短路故障作为电机控制器最常见的功率器件失效模式，传统方案通常采取强制断电保护策略，导致车辆立即抛锚，在高速或危险场景下存在严重安全隐患。本文基于华为申请专利CN 121822160 A《电机控制器及其短路隔离功能》，深入解析一种创新的故障容错技术方案，该方案通过物理隔离开关模块实现故障相与电机绕组的电气隔离，使车辆在IGBT短路故障后仍能维持跛行模式继续行驶。
一 技术背景与行业痛点
1.1 IGBT 短路故障机理
IGBT（绝缘栅双极型晶体管）作为电机控制器的核心功率开关器件，其典型应用拓扑为三相全桥逆变电路。当IGBT发生短路击穿故障时，典型失效模式包括：
失效特征（根据 Infision 社区技术分析）：
- 器件温升：局部温度瞬间突破150°C，导致PN结损毁

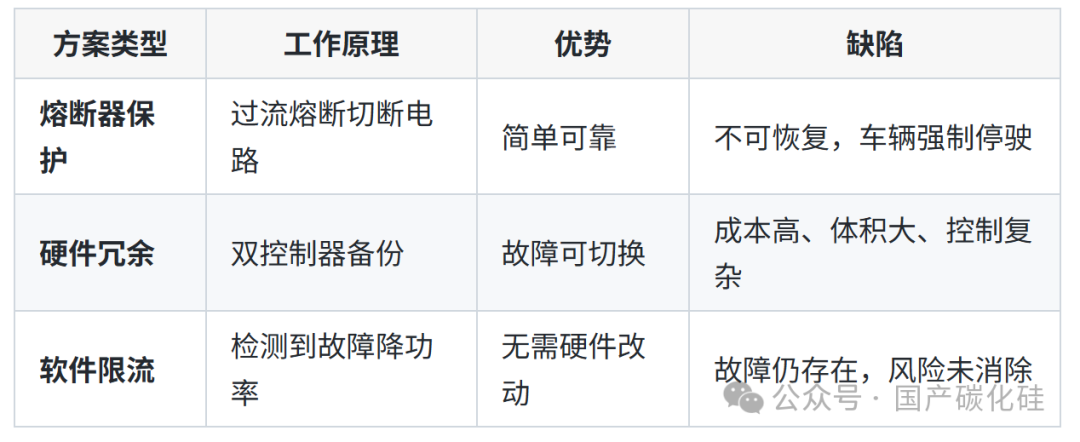

1.2 传统解决方案局限性
二 专利核心技术创新

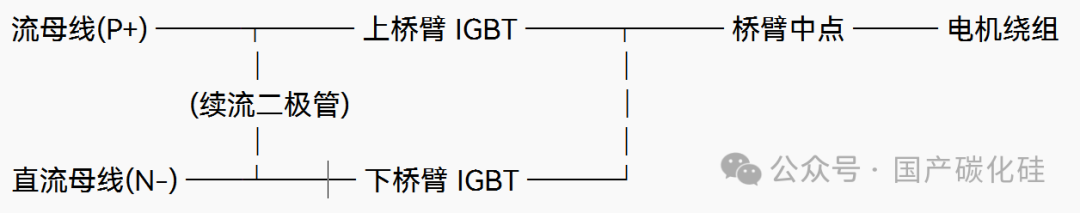

2.1 电路拓扑重构

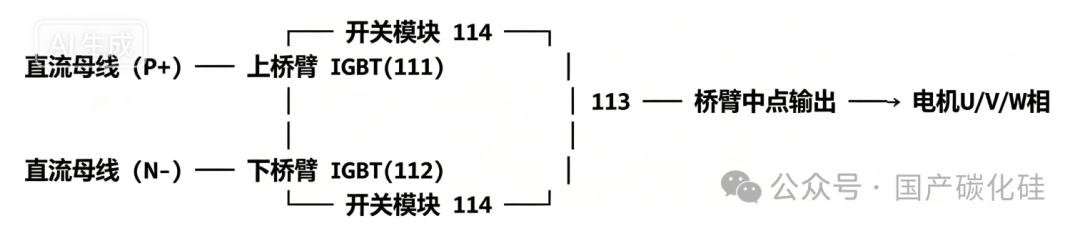

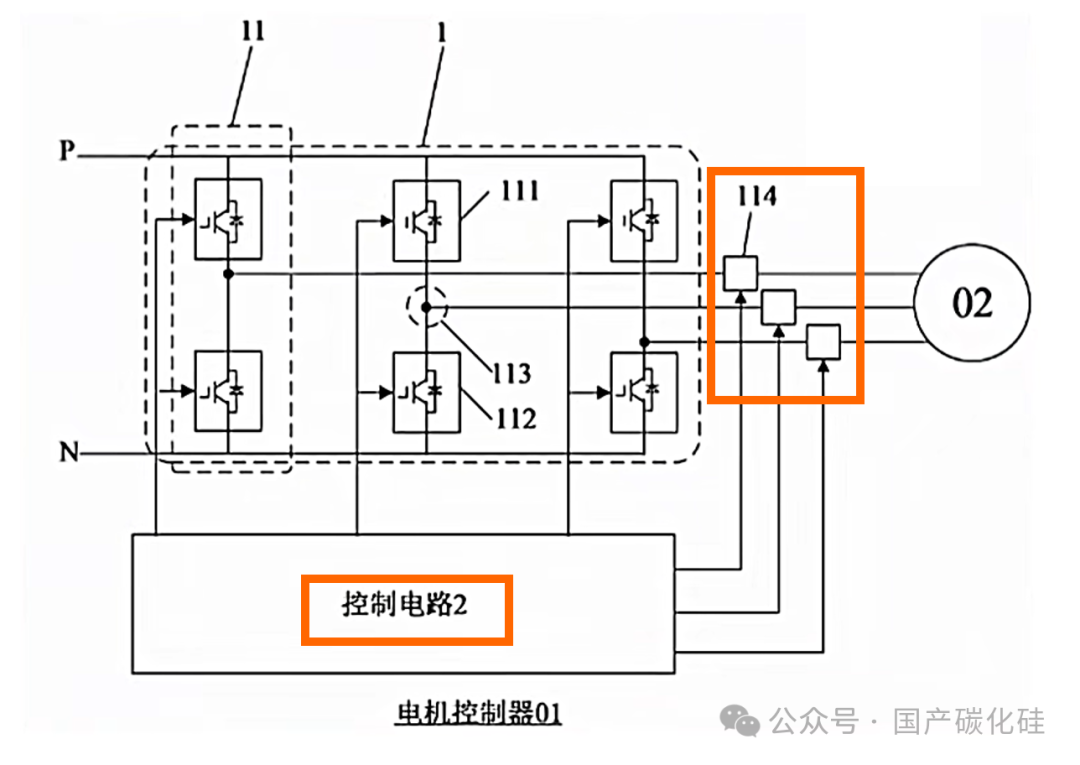

专利CN 121822160 A 的核心设计是对传统三相全桥逆变电路进行桥臂中点串联隔离：
关键技术特征：
开关模块（114）位置
隔离执行器
控制信号路径

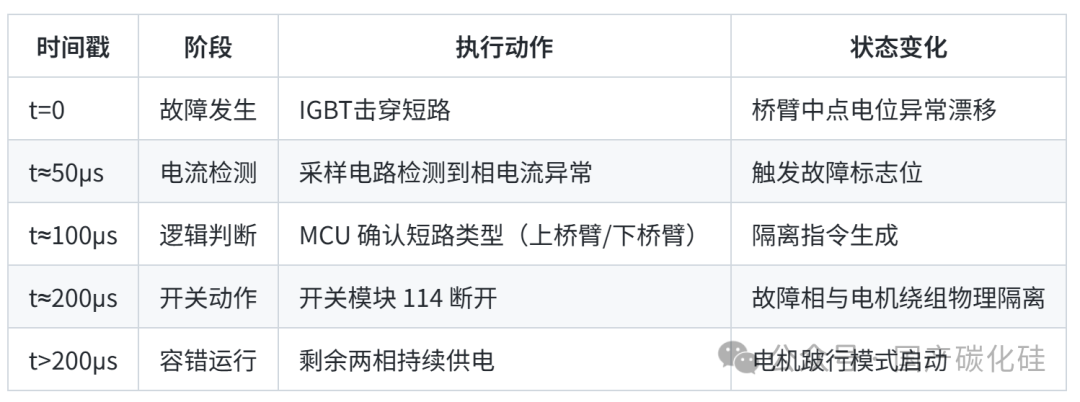

2.2 故障检测与响应时序
基于专利电路设计，系统响应流程如下：
2.3 数学模型分析

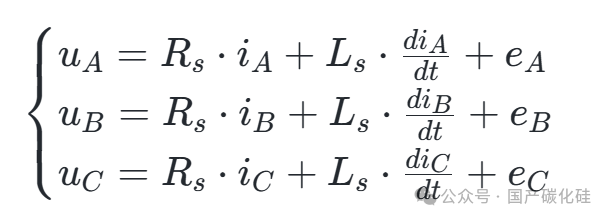

三相系统正常工况下的电流方程（静止坐标系）：

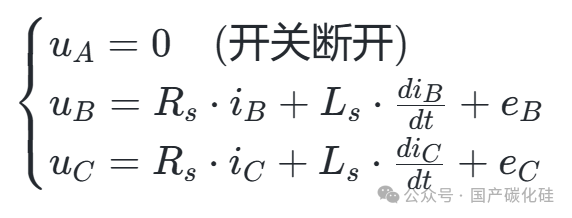

缺相运行时的等效模型（以A相隔离为例）：

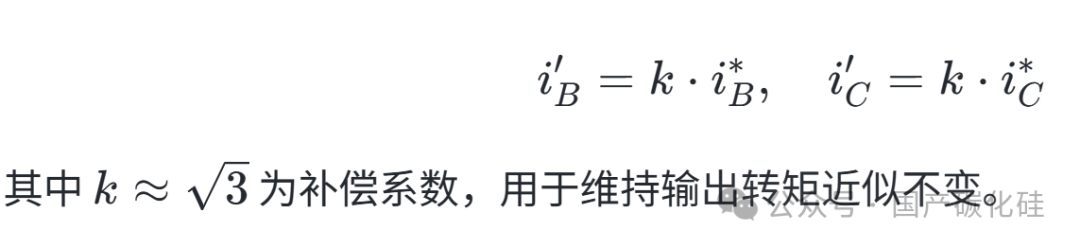

根据磁动势不变原理（参考文献），容错控制需重新分配非故障相电流：
三 技术优势深度解析

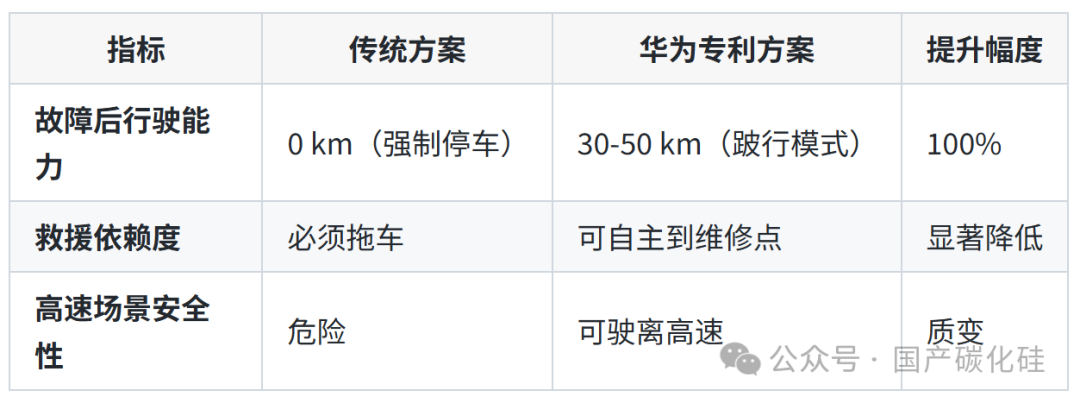

3.1 安全性维度
3.2 预计成本效益分析
传统双控制器冗余：
总计：¥27,000
华为专利方案：
总计：¥14,000
预计成本节省：约48%

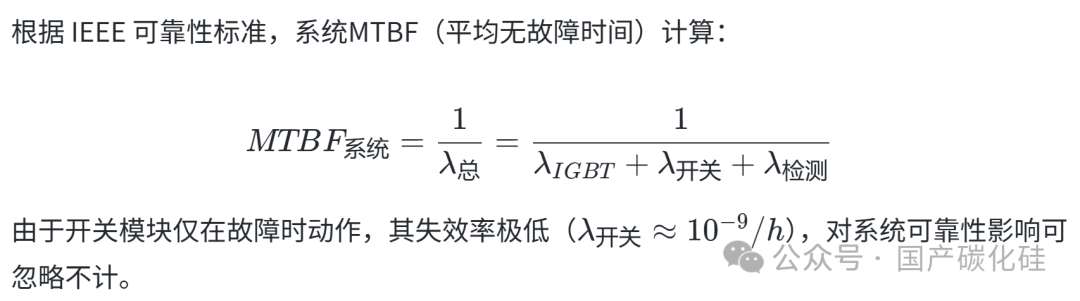

3.3 系统可靠性指标
四 工程实施挑战与解决方案

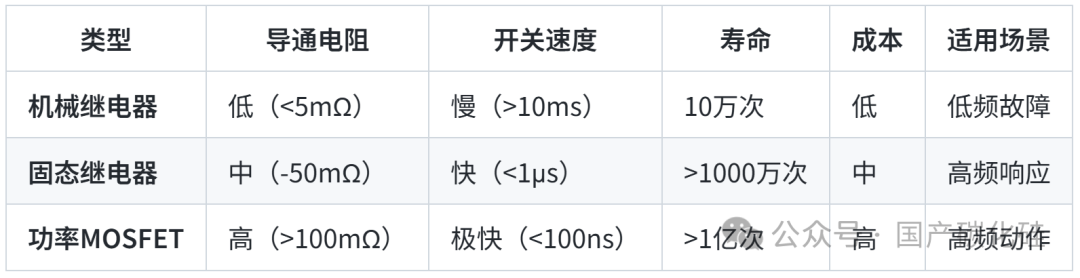

4.1 开关模块选型权衡
推荐方案：采用固态继电器作为折中，平衡响应速度与导通损耗。

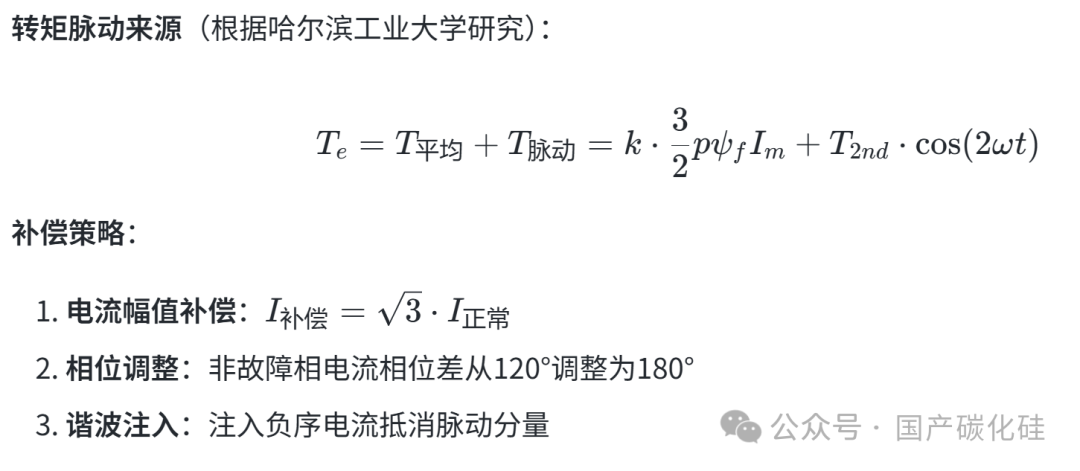

4.2 缺相运行转矩脉动抑制

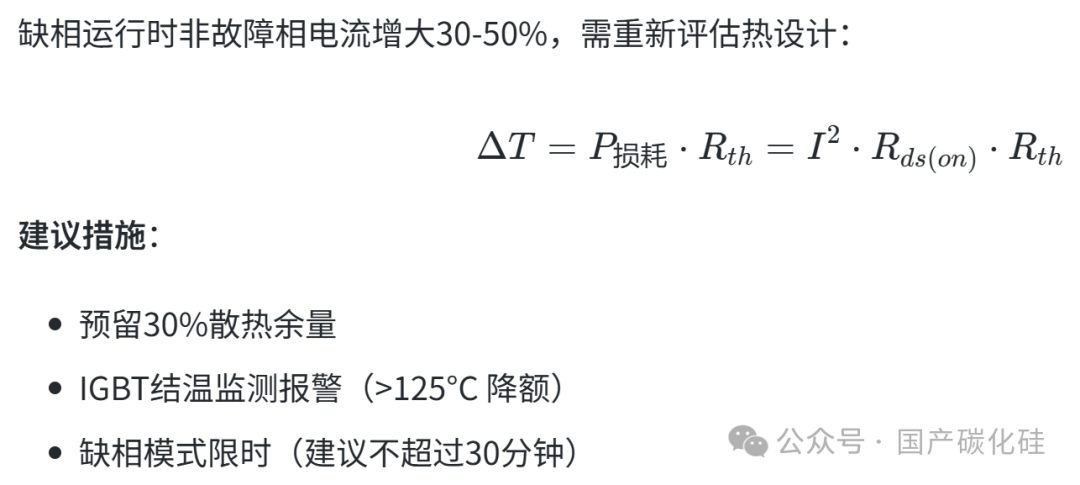

4.3 热管理设计
五 对比竞品技术方案

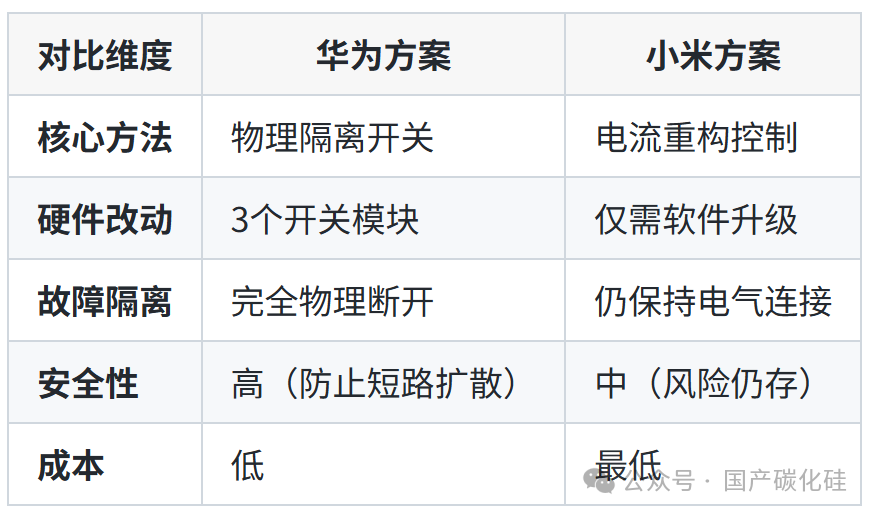

5.1 小米专利 CN 202410937641.8
小米同样提出多相电机缺相容错控制，但技术路径有所不同
5.2 长城汽车专利 CN 202420537191.4
长城汽车提出主动短路电路设计，侧重于故障状态下的安全短路处理，而非容错运行。
六 应用场景与商业价值
6.1 目标应用场景
高安全要求场景(必须配置)：高端乘用车(L2+自动驾驶)、商用物流车(夜间运输)·应急车辆(消防、救护)
中安全要求场景(可选配置)：城市公交、网约车、出租车
低安全要求场景(暂不推荐)：低速代步车、场区作业车

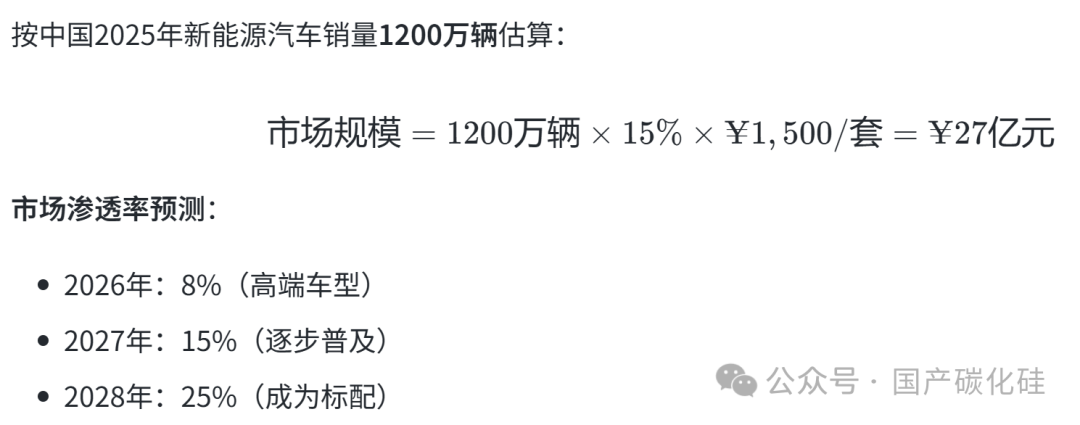

6.2 商业价值测算

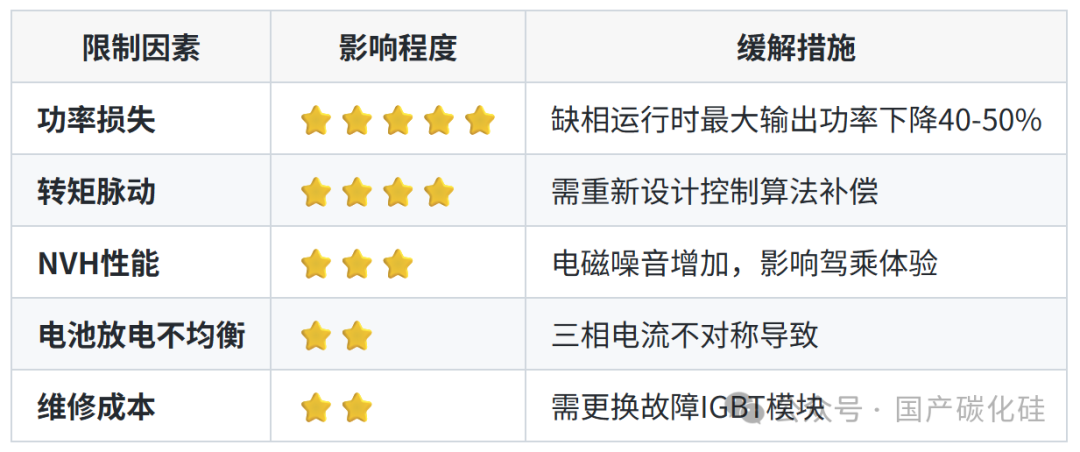

七 技术局限性说明
尽管该专利具有显著优势，但在工程实践中仍存在以下限制：
八 总结与展望
华为专利CN 121822160 A代表了电机控制器容错技术的一个重要发展方向：
8.1 技术创新总结
架构创新
桥臂中点串联隔离开关的物理隔离思路，区别于纯软件容错成本优势
功能安全
满足ISO 26262 ASIL-D等级对故障安全状态的要求

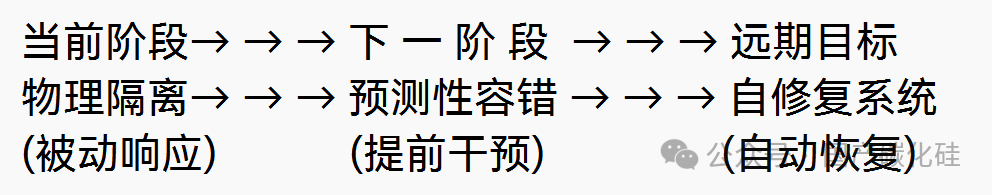

8.2 技术演进趋势
8.3 行业影响
该技术的推广将推动：
参考文献
- 华为专利 CN 121822160 A，"电机控制器及其短路隔离功能"
- 敬华兵等，《MMC子模块元件短路故障机理及其新型保护策略》，2015
- 方敏等，《三相永磁同步电机断相容错控制》，北京航空航天大学
- 王国栋等，《计及制动电机绕组缺相的EMB容错控制》，中国科学院电工研究所
- 周长攀等，《基于正常解耦变换的双三相永磁同步电机缺相容错控制策略》，哈尔滨工业大学
