在电力电子领域，我们正处于一场从“硅”到“碳化硅（SiC）”的能源革命中。然而，许多工程师发现，即便换上了高性能的SiC芯片，系统的整体表现有时仍受限于传统的封装形式。
今天，我们要深度解析一种正在重塑高功率密度应用的封装技术——QDPAK（Quad DPAK）顶部散热封装。它不仅是英飞凌、ST、爱仕特科技等大厂力推的“新宠”，更是解决高压、大电流散热瓶颈的终极方案之一。
结构解析：打破传统的“倒置”哲学

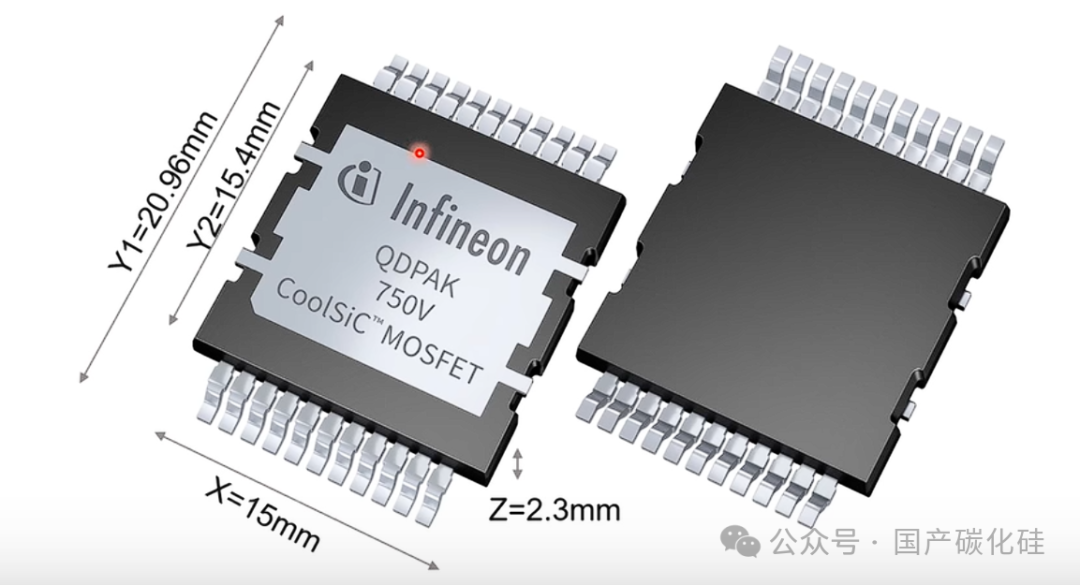

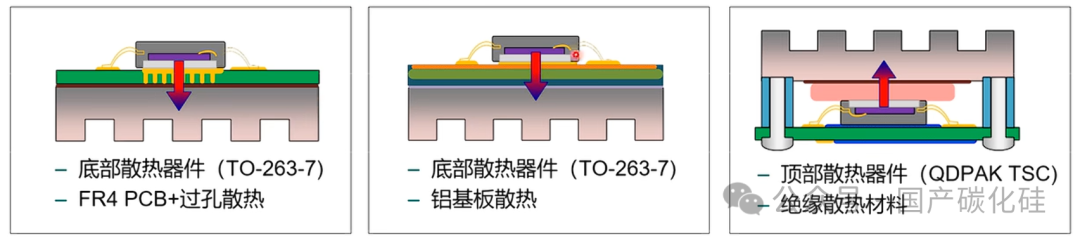

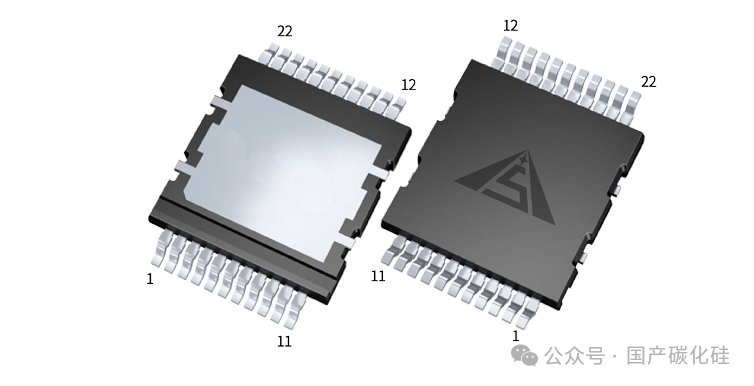

传统的功率器件（如TO-247、D2PAK）通常采用底部散热，热量通过引脚和底部焊盘传导至PCB。而QDPAK封装在结构上进行了颠覆性的创新：
顶部散热架构（Top-Side Cooling, TSC）： QDPAK将芯片的漏极（Drain）直接暴露在封装顶部。这意味着热量不再需要经过PCB，而是直接通过顶部的金属裸露面传导至散热器。这种“热流路径解耦”设计，彻底绕过了PCB基材（FR4）这一热阻瓶颈。鸥翼型引脚（Gull-wing Leads）： 相比传统的直插引脚，QDPAK采用了鸥翼型表面贴装（SMD）引脚。这种设计不仅支持自动化贴装，还提供了更好的应力释放能力，能够包容PCB热膨胀带来的形变。正对峙高度设计： 与某些负对峙设计不同，QDPAK通常采用正对峙高度，配合弹簧夹或推针安装时，能更有效地控制接触压力，避免因压力过大导致封装破裂。
散热性能：极致的“冷”静
在重载工况下，散热能力直接决定了功率密度的上限。QDPAK在热学性能上表现惊人：

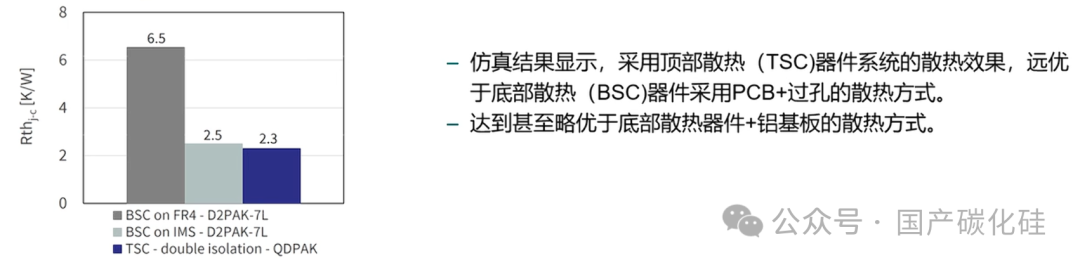

超低结壳热阻（RthJc）： 得益于顶部直接导热的路径，QDPAK的结壳热阻典型值可低至0.35 K/W。相比传统底部散热封装，热阻降低了约12.5%至50%。这意味着在同等散热条件下，QDPAK能处理更大的功率，或者在同等功率下保持更低的结温。绕过PCB热瓶颈： 传统方案中，PCB的热导率极低（约0.25 W/m·K），容易成为热流通道上的“堵点”。QDPAK直接将热量导向外部散热器（冷板），允许器件在重载下持续输出，避免了因PCB温升导致的器件降额。更高的功率密度： 由于散热不再依赖PCB的大面积铺铜，PCB可以设计得更紧凑。在空间受限的场景（如人形机器人关节、AI服务器电源）中，QDPAK能显著提升系统的功率密度。
电气性能：释放SiC的高频潜力
除了散热，QDPAK在电气性能上的优化同样关键，特别是对于追求高频开关的SiC MOSFET：

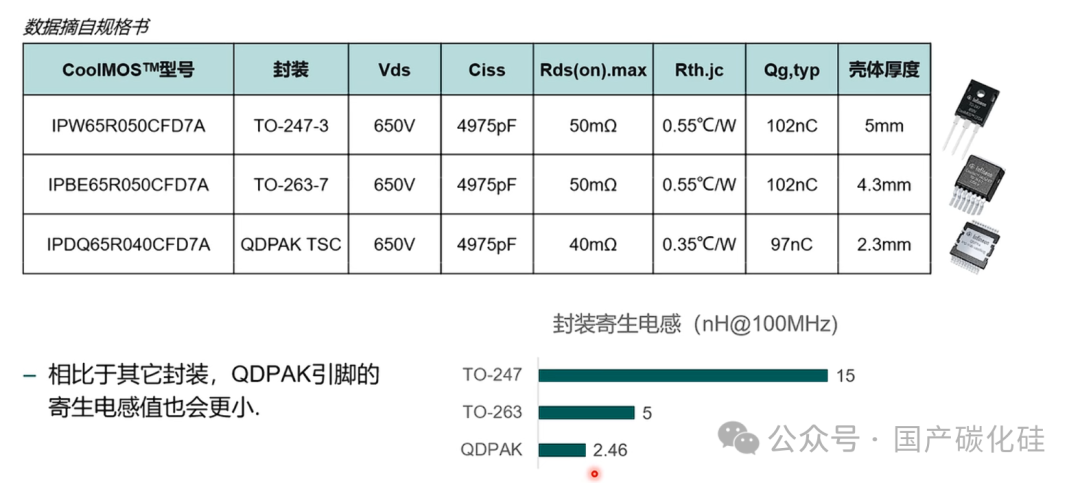

超低寄生电感： QDPAK的封装结构极其紧凑，内部功率回路平面化设计使得寄生电感通常< 2nH。低电感意味着更低的开关损耗和更小的电压尖峰，这直接释放了SiC器件的高频开关潜力，关断损耗可降低约30%。优化的爬电距离： 针对1200V高压应用，QDPAK封装在引脚设计上预留了充足的电气间隙。例如，其爬电距离通常> 4.8mm，满足污染等级2下的安规要求，无需额外的灌封工艺即可支持高达950V RMS的电压。Kelvin源极设计： 许多QDPAK器件集成了独立的Kelvin源极引脚，将驱动回路与功率回路分离，有效消除了源极电感对驱动信号的干扰，提升了抗噪能力和开关速度。
焊接与安装建议：工程落地的关键
QDPAK虽然性能优越，但其顶部散热的特性对PCB设计和装配工艺提出了特殊要求。以下是基于行业最佳实践的指南：
PCB焊盘设计
源极焊盘： 建议在源极（Source）区域打热过孔（Thermal Vias），虽然主要散热在顶部，但这能增加PCB铜箔的热容，吸收瞬态热冲击。铜厚建议： 由于QDPAK通常用于大电流（>100A）场景，建议PCB铜厚使用3oz或4oz，甚至采用埋铜（Copper Inlay）技术以增强载流能力。栅极布局： 为了利用低电感特性，栅极驱动器应尽可能靠近器件的Gate和Kelvin Source引脚，最佳实践是放置在PCB底层，通过过孔直接连接。
钢网与回流焊
孔径设计： 建议采用架桥式（Window Pane）开口设计，控制锡膏覆盖率在50%-70%，防止器件在回流焊时因锡膏过多而“漂浮”或倾斜，导致顶部散热面与散热器之间产生间隙。真空回流焊： 强烈建议使用真空回流焊工艺，将焊点空洞率控制在5%以下，以确保高功率密度下的热传导可靠性。
散热器安装
绝缘处理： QDPAK顶部的裸露金属面是漏极（Drain）电位（即高压），因此散热器与器件之间必须进行电气绝缘（如使用导热绝缘片或陶瓷片）。夹持力控制： 严禁直接在器件上打螺丝。推荐使用弹簧夹（Spring Clips）或推针，压力控制在20N - 60N之间。对于多器件共用的冷板，建议使用液态导热填缝胶（Liquid Gap Filler）来补偿高度公差。
主要应用领域
凭借其“高压、大流、高散热”的特性，QDPAK封装正成为以下高端领域的首选：

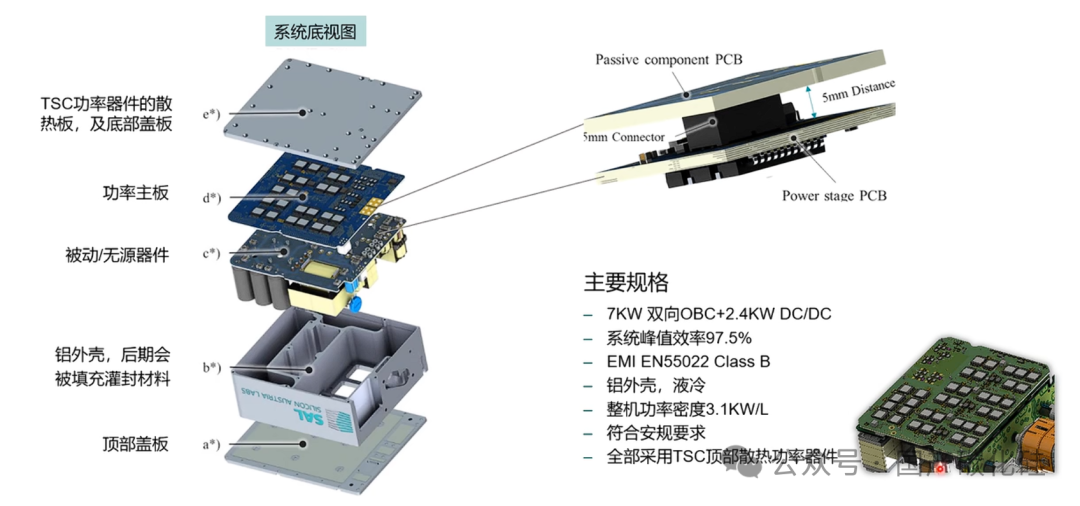

AI服务器电源： 随着AI算力爆发，电源功率密度要求极高，QDPAK的高效能和紧凑体积完美契合钛金级电源设计。新能源汽车（OBC/DC-DC）： 车载充电器需要高功率密度和自动化生产，QDPAK的SMD特性支持双面贴装，大幅降低制造成本。光伏与储能逆变器： 在高温、户外环境下，QDPAK的低热阻特性保证了系统的长期可靠性。人形机器人关节驱动： 机器人关节空间极小且发热量大，QDPAK的顶部散热方案允许将驱动器直接贴合在关节外壳上，解决了“热-积”矛盾。固态断路器（SSCB）： 利用其低电感和高耐压特性，实现快速、安全的电路保护。
结语
QDPAK封装不仅仅是一次形式的改变，它是功率电子热管理路径的一次重构。对于追求极致性能、特别是1200V高压和超大电流应用的工程师来说，QDPAK无疑是当下的首选方案。它让SiC MOSFET不再受限于封装的“枷锁”，真正释放了宽禁带半导体的洪荒之力。
