引言
随着新能源汽车、光伏储能、智能电网等领域的快速发展，第三代半导体材料碳化硅（SiC）已成为功率器件领域的研究热点。而在SiC功率器件中，沟槽型（Trench）MOSFET因其卓越的性能表现，被认为是下一代SiC器件的主流发展方向。
然而，沟槽型SiC MOSFET的制造难度远高于平面型器件，长期以来一直是行业技术攻关的难点。本文将深入解析沟槽型碳化硅MOS的主要设计种类及其核心技术难点。
一、沟槽型SiC MOSFET的技术优势

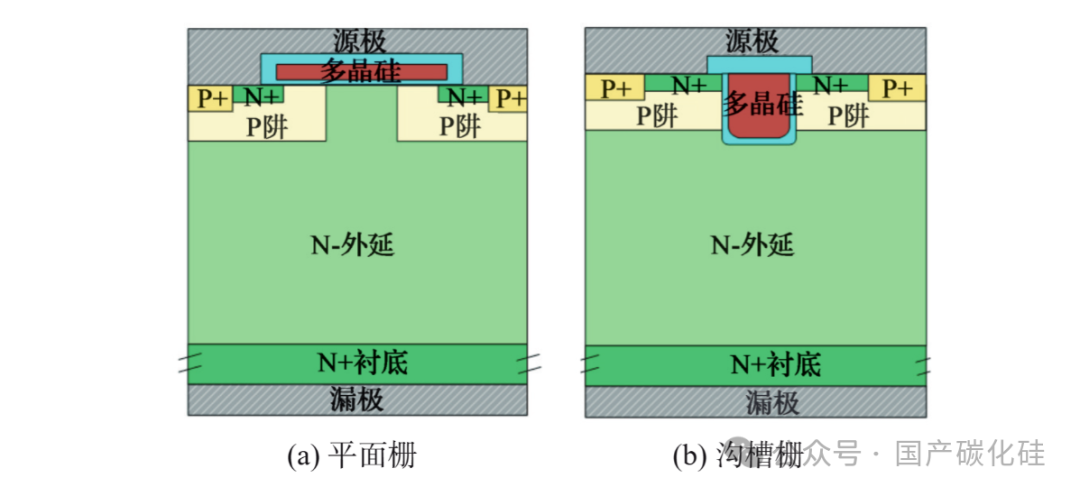

沟槽型结构通过将栅极埋入半导体材料内部形成垂直沟道，相比平面型结构具有以下显著优势：
1. 更低的导通电阻
沟槽型结构可以增加元胞密度，消除JFET效应，实现最佳沟道迁移率。沟道平面平行于C轴方向，迁移率可达120cm²/Vs，而平面型仅为30cm²/Vs左右，从而使导通电阻降低约50%。
2. 更好的开关性能
由于寄生电容更小，沟槽型器件具有极低的寄生电感，开关速度更快，开关损耗显著降低。实验数据显示，在600V漏极电压条件下，沟槽栅MOSFET的导通损耗可降低47%，关断损耗降低48%
3. 更高的晶圆利用率
更小的器件面积意味着更高的晶圆密度，有助于降低芯片使用成本。
二、沟槽型SiC MOSFET的主要结构类型
目前，沟槽型SiC MOSFET已发展出多种结构设计方案，主要包括：

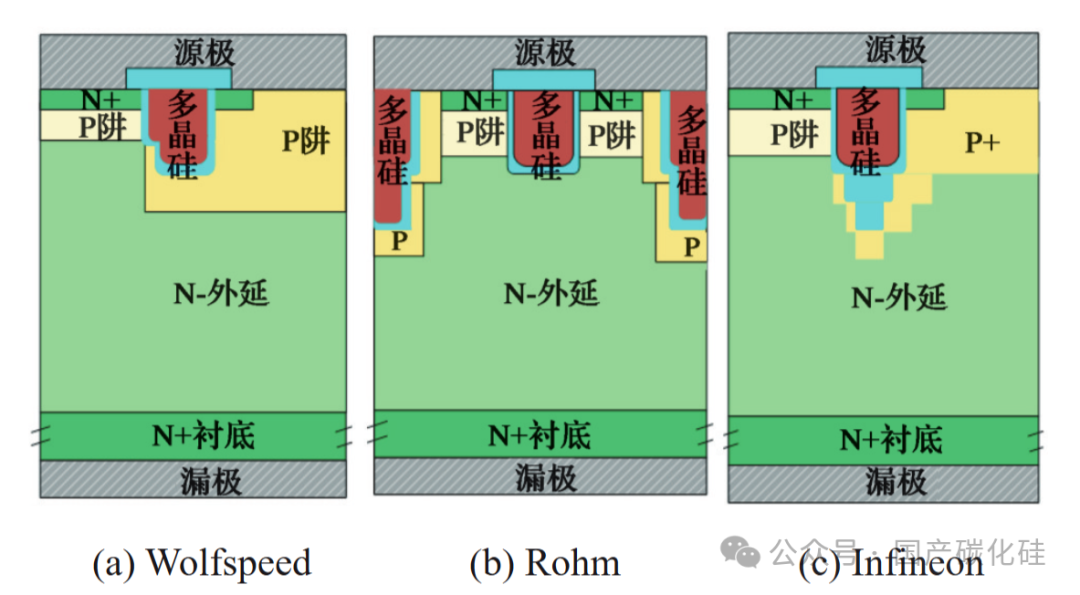

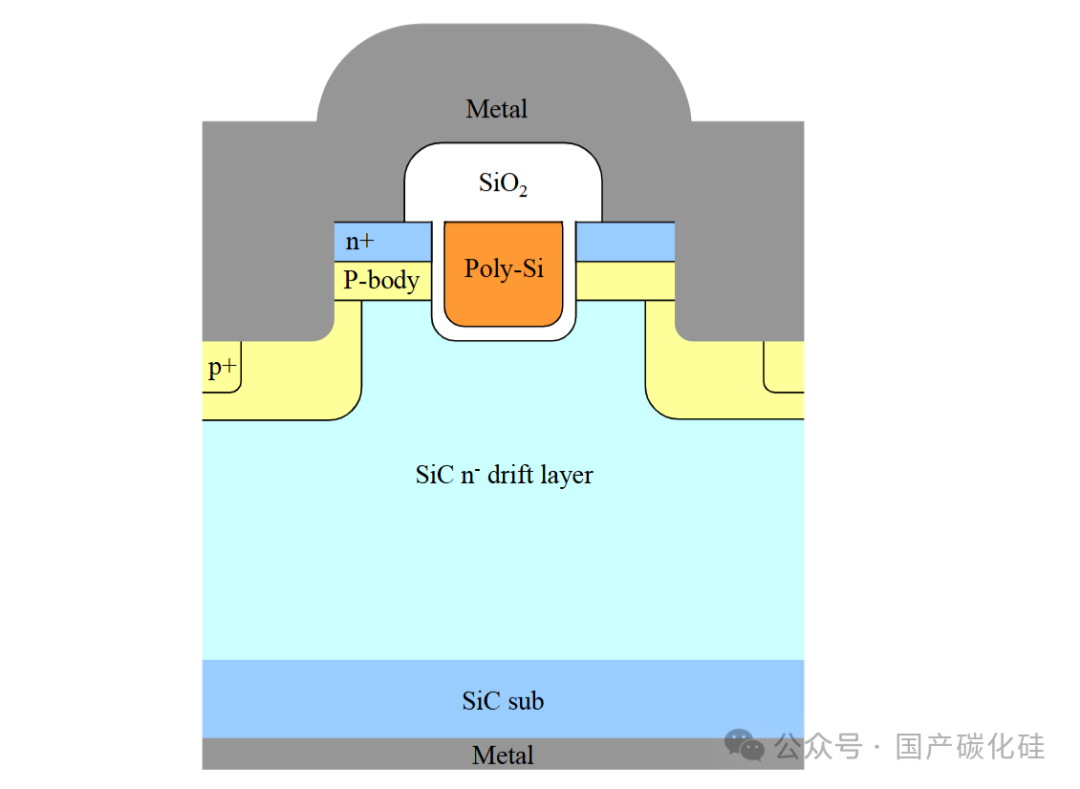

2.1 单沟槽结构（Single Trench）
这是最基础的沟槽结构形式，栅极沟槽直接刻蚀到SiC衬底中。虽然结构简单，但在栅氧电场屏蔽方面存在明显不足，导致阻断状态下栅极氧化层场强可能超过8MV/cm，远高于可靠性要求的3MV/cm。
2.2 双沟槽结构（Double Trench）
罗姆（ROHM）率先推出商业化的双沟槽技术。该结构通过设置源沟槽和栅沟槽同时进行刻蚀，在提升沟道密度的同时，通过源极扩展区向下延伸来屏蔽电场，保护沟槽底部。
技术特点：
- 栅氧可靠性显著提升，可预测失效概率低于1 FIT/每芯片/20年

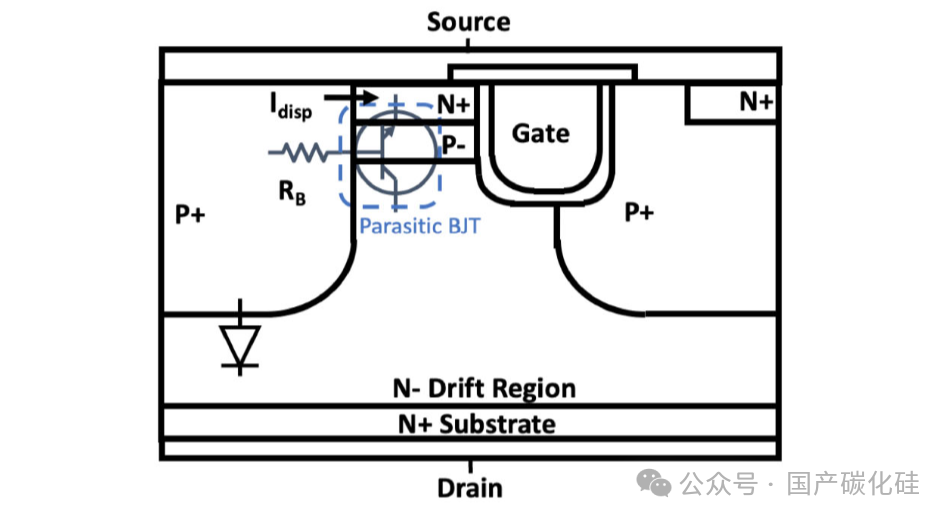

2.3 半包沟槽/不对称沟槽结构
英飞凌（Infineon）采用这种创新设计。该结构通过非对称的沟槽布局，在保护栅极氧化层的同时尽量减少对导通性能的影响。
技术特点：

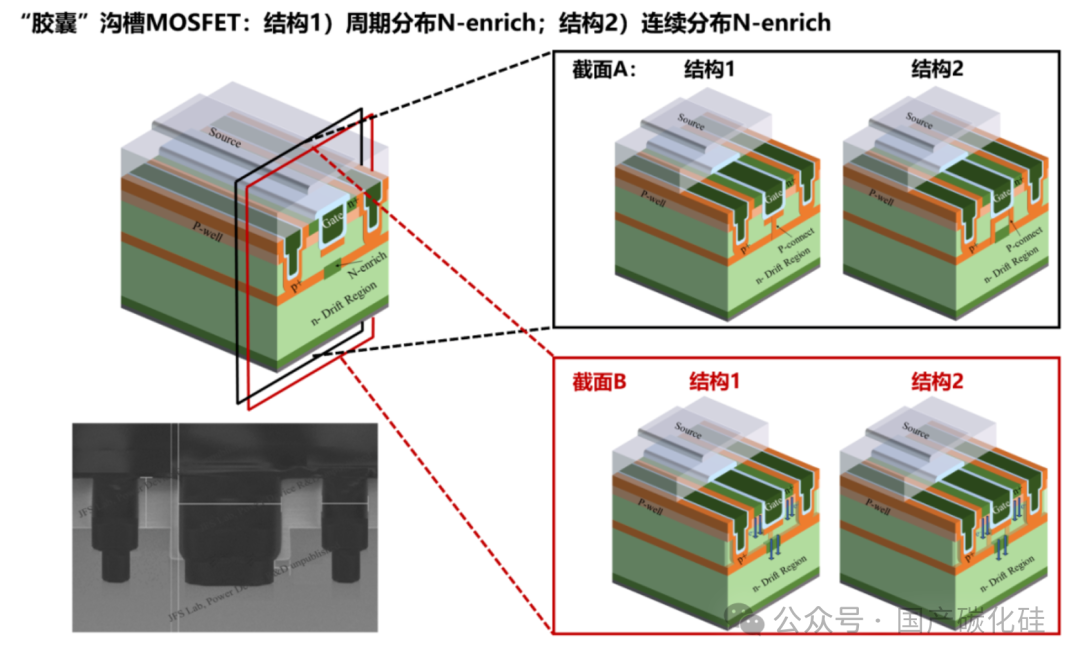

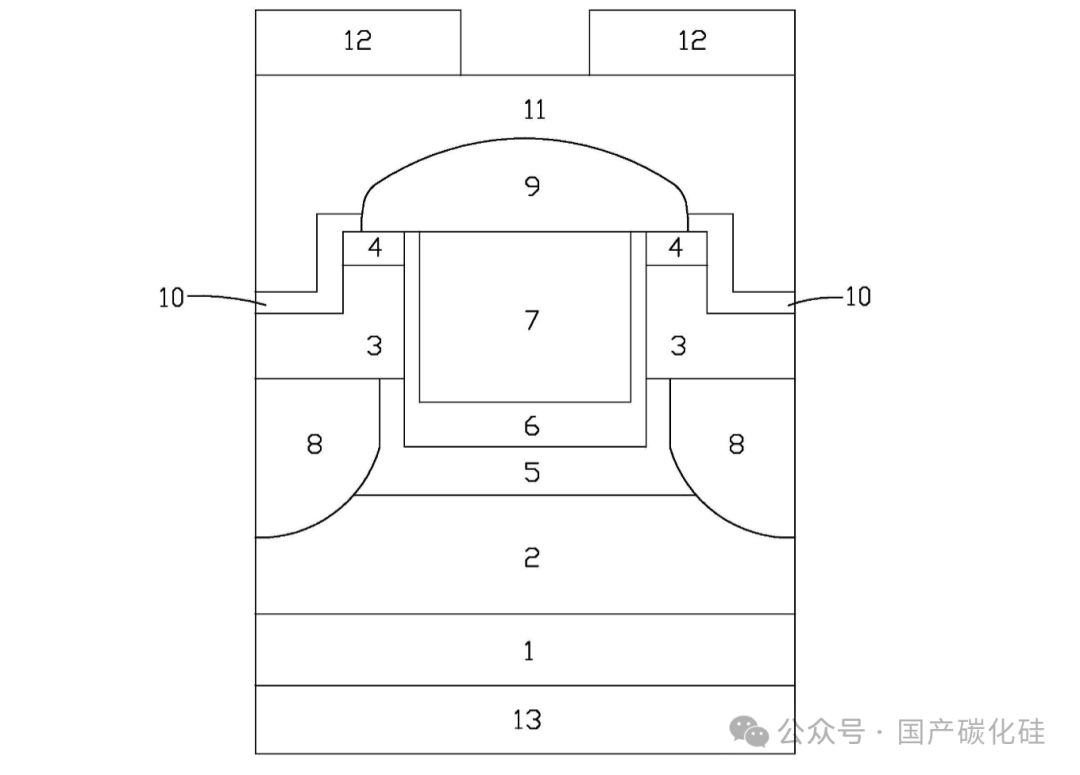

2.4 "胶囊"沟槽结构
九峰山实验室开发的创新技术。该结构在沟槽顶部形成类似胶囊的封装形态，有效屏蔽槽角处的高电场。
技术特点：

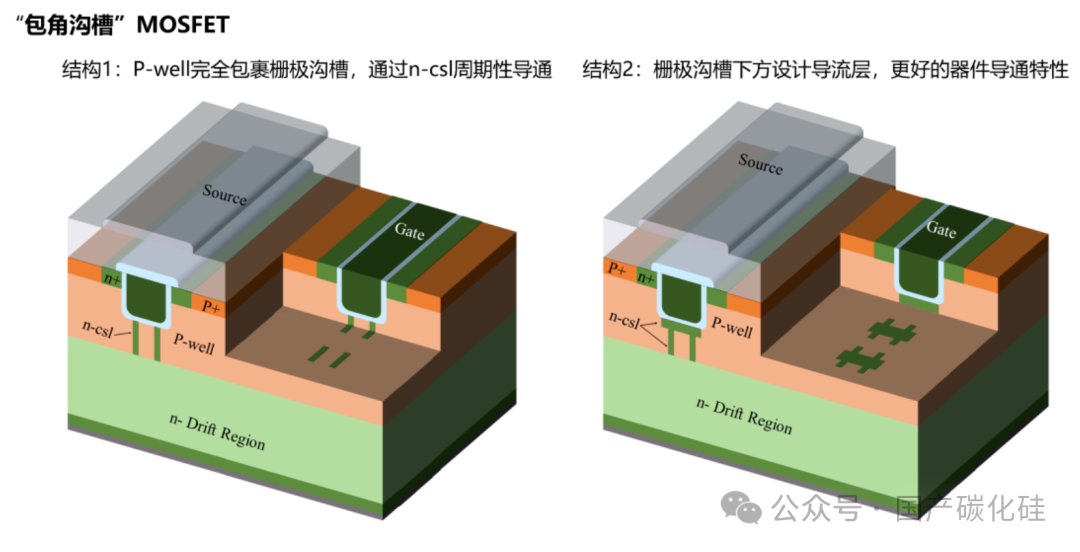

2.5 "包角"沟槽结构
同样是九峰山实验室提出的技术方案，通过特殊的沟槽形状设计，实现对沟槽底部和侧壁的全面保护。

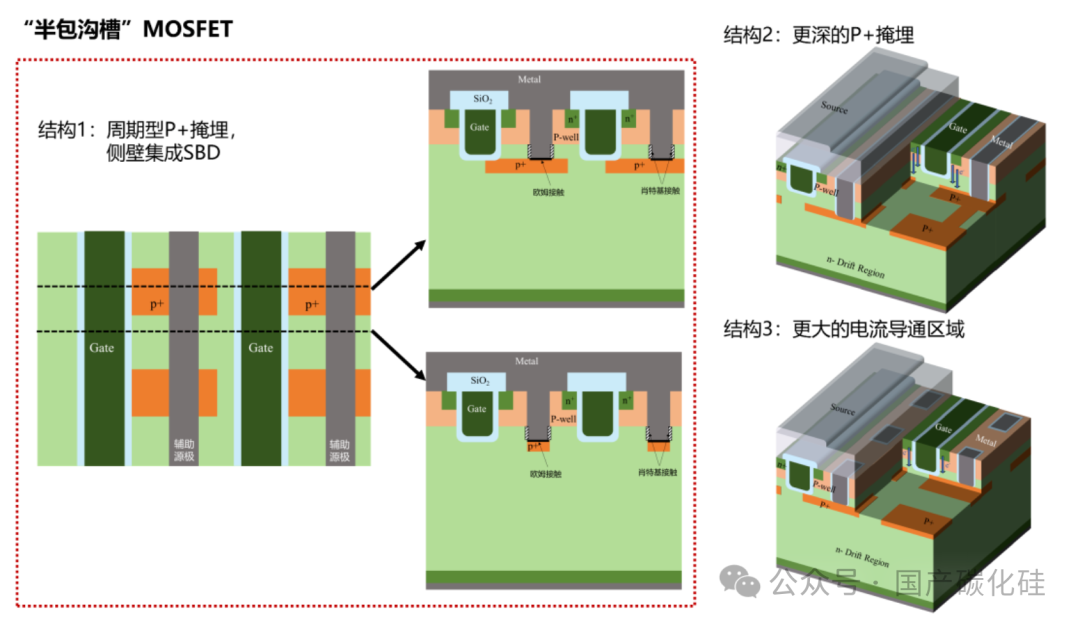

2.6 双侧导通半包沟槽结构
这种结构进一步提高了元胞密度，同时通过双侧导通设计增强了器件的电流承载能力。

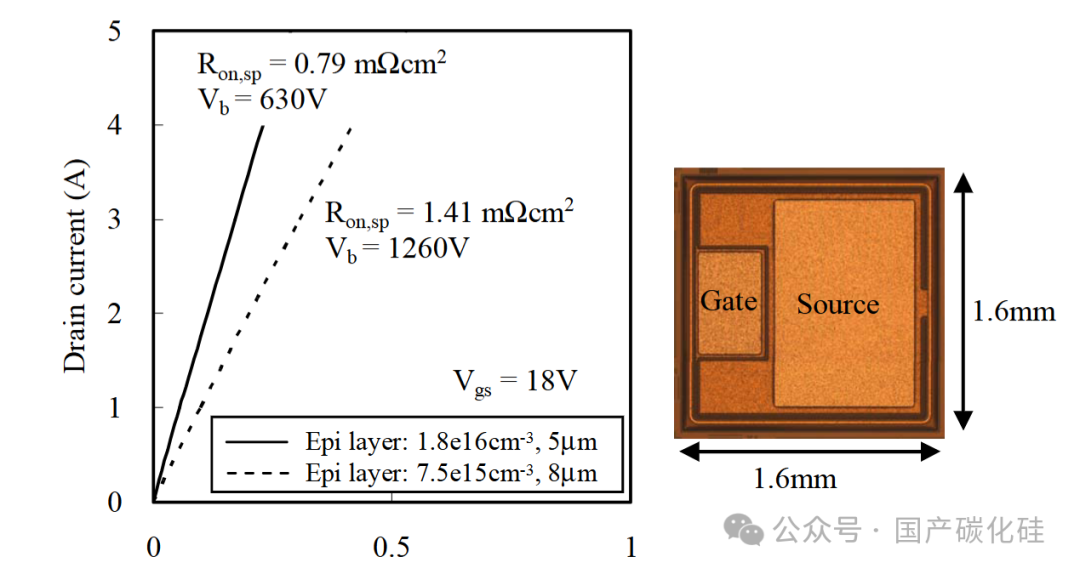

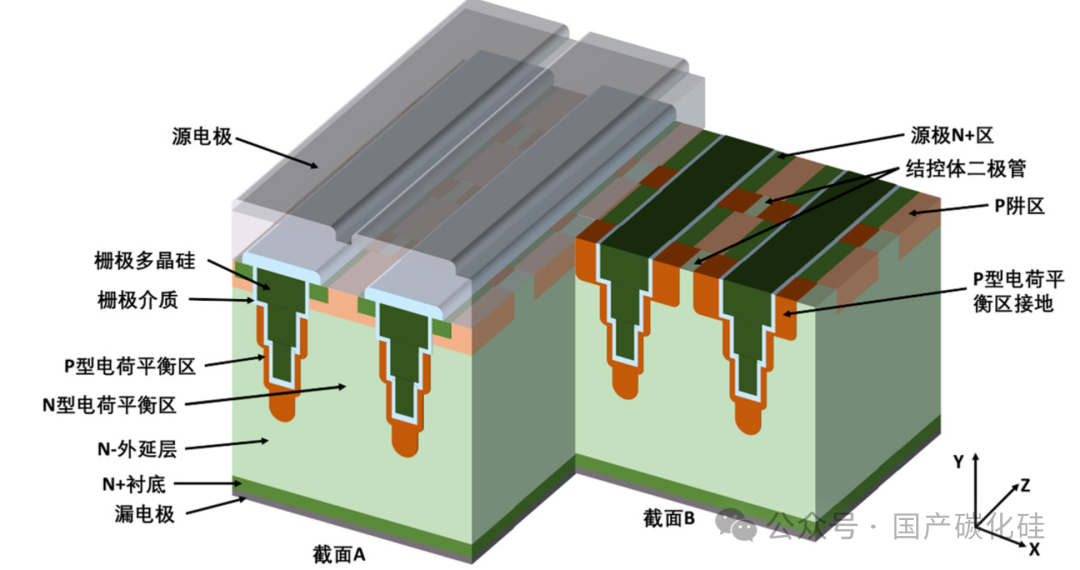

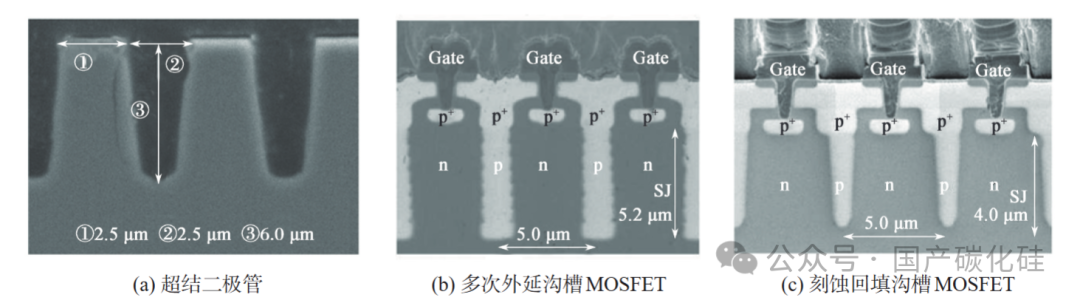

2.7 超结沟槽结构
将超结技术与沟槽结构相结合，理论上可突破一维单极型理论极限：
沟槽型超结器件
阻断电压可达1.35kV，比导通电阻0.92mΩ·cm²多次注入外延超结
沟槽回填型超结

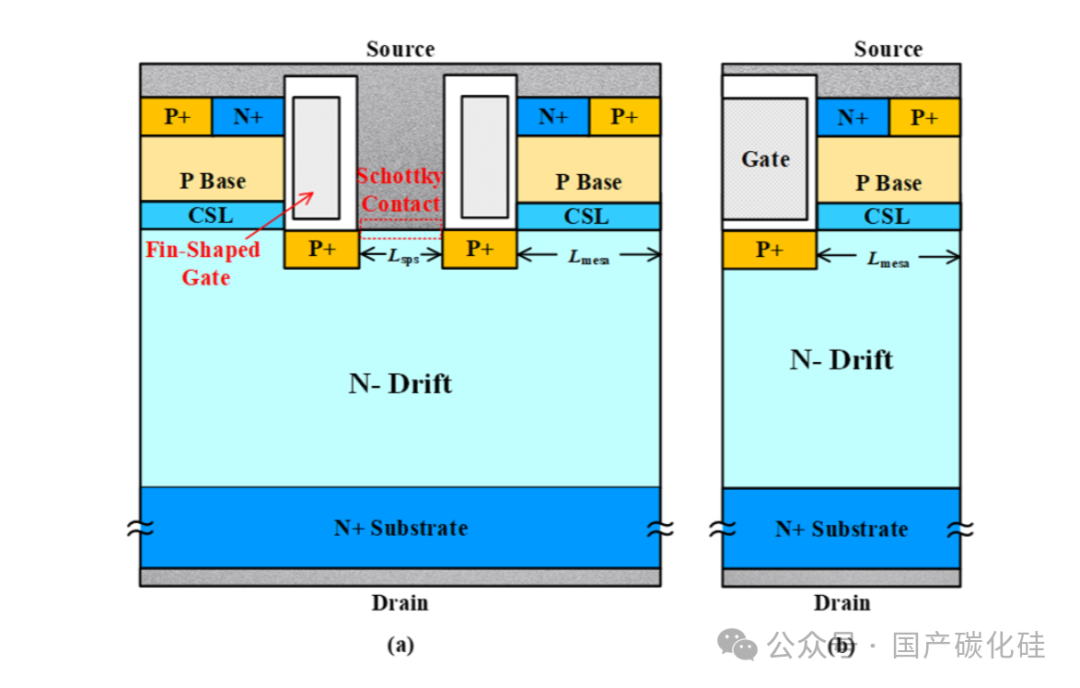

2.8 鳍式沟槽结构（Fin-Trench）
电子科大提出的创新方案，在沟槽侧壁集成鳍形栅极，同时集成肖特基二极管：

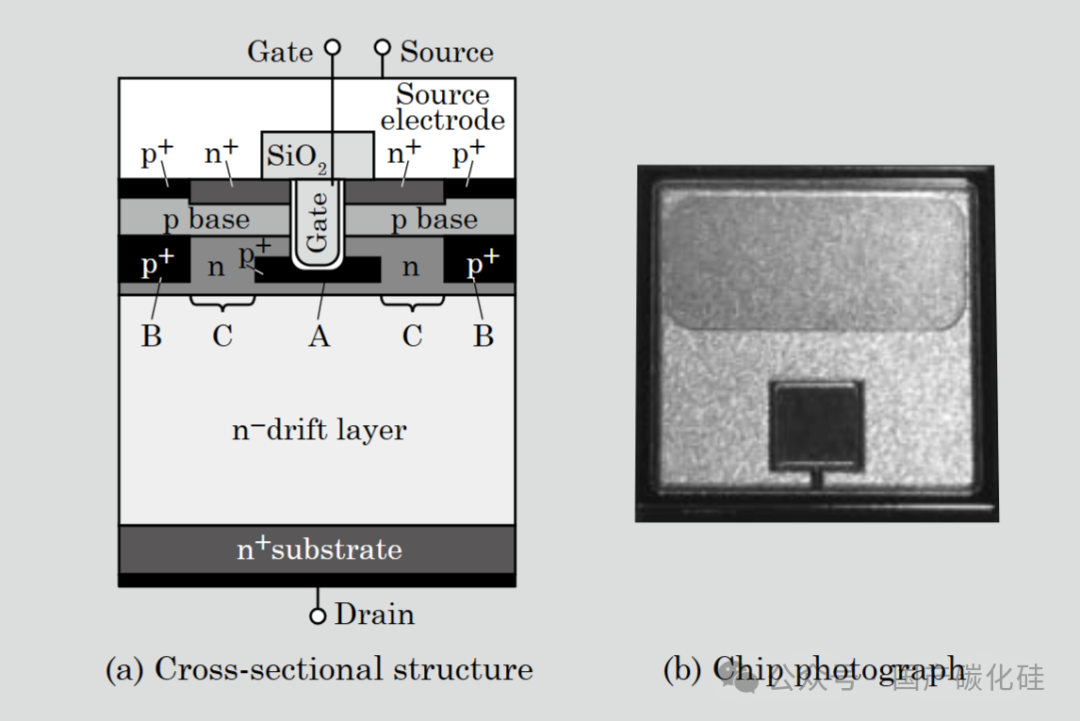

2.9 接地双掩埋结构
日本住友电工作出的创新设计，通过将部分区域接地实现更好的电场管理。
2.10 多级沟槽结构
采用多级沟槽分层设计，实现更精细的电场控制，适用于高压应用领域。
三、沟槽型SiC MOSFET的核心技术难点
3.1 沟槽刻蚀工艺挑战
难点一：材料硬度极高
碳化硅是已知最硬的半导体材料之一，莫氏硬度仅次于金刚石，传统的刻蚀工艺无法满足需求。沟槽刻蚀需要达到1.5μm以上深度，这对刻蚀设备的精度和稳定性提出极高要求。
难点二：侧壁角度控制
沟槽侧壁需要保持理想的垂直度，任何角度偏差都会影响后续的氧化层生长和器件性能。实现U型槽的完美刻蚀是工艺难点之一。
难点三：界面粗糙与微沟槽效应
刻蚀过程中容易产生表面粗糙和微沟槽缺陷，影响栅氧化层的均匀性和可靠性。研究表明，优化后的刻蚀工艺可使沟槽形状更加规则，边缘更加平滑。
难点四：刻蚀损伤与残留物
刻蚀过程会在SiC表面引入损伤层和残留物，这些缺陷会成为载流子的复合中心，影响器件的电性能和长期可靠性。
3.2 栅氧保护与电场管理
难点一：高场强问题
在阻断状态下，未加保护结构的沟槽MOSFET栅氧场强可超过8MV/cm，而可靠性要求限制在3MV/cm以下。槽角处电场集中现象尤为严重，容易造成栅氧化层早期击穿。
难点二：电场屏蔽结构设计
需要精心设计电场屏蔽结构，既要有效保护栅介质、提升可靠性，又不至于影响器件的电流密度。参数优化难度极大。
难点三：三维电场分布控制
沟槽结构是三维器件，电场分布在沟槽顶部、侧壁和底部各不相同，需要全方位的电场管理策略。
3.3 工艺集成难度
难点一：沟槽氧化工艺
在沟槽侧壁和底部生长均匀、高质量的SiO₂栅氧化层非常困难，尤其是在深沟槽情况下，氧化物厚度一致性难以保证。
难点二：离子注入深度限制
SiC中P型注入深度有限且掺杂元素难以扩散，很多设计从工艺上难以实现。高能离子注入（MeV以上）成本高且引入缺陷风险。
难点三：超结结构工艺
对于超结沟槽结构，外延生长填槽工艺复杂，极易出现空洞；多次外延生长需要30+次工艺步骤，成本和难度巨大。
难点四：元胞一致性
沟槽结构的元胞一致性较差，雪崩能量较低，这给器件的大规模生产带来挑战。
3.4 可靠性问题
难点一：高温稳定性
沟槽型牺牲了部分温度特性，在175℃高温和25℃低温情况下，导通电阻相差2倍以上。
难点二：短路承受能力
由于沟槽底部栅氧抗电场强度能力偏弱，短路电流能力也相对较弱，需要特殊的保护电路设计。
难点三：浪涌电压耐受
现有沟槽MOSFET器件本身不具备抗浪涌电压自抑制能力，实际开关过程中的高频尖峰电压浪涌由器件本身承受，导致可靠性问题。
难点四：界面态密度
4H-SiC/SiO₂界面存在点缺陷态，导致VGS(th)迟滞效应，影响器件动态特性和保护设计。
四、国内外产业发展现状
4.1 国际领先企业
英飞凌（Infineon）（量产）
罗姆（ROHM）（量产）
富士电机（Fuji Electric）（样品）
三菱电机（Mitsubishi Electric）（样品）
4.2 国内企业进展
国家第三代半导体技术创新中心（南京）（未量产）
中车时代半导体有限公司（未量产）
- 实现3.0mΩ·cm²比导通电阻、1400V阻断电压芯片样品
九峰山实验室（未量产）
- 前瞻性完成"胶囊沟槽"、"包角沟槽"、"双侧导通半包沟槽"系列专利布局
清纯半导体、爱仕特科技、基本半导体等（均未量产）
五、未来发展趋势
5.1 技术演进方向
1. 结构微型化
通过减小单元尺寸提升元胞密度，同时采用多层屏蔽结构降低栅氧电场。
2. 屏蔽层深埋化
从三维方向形成对栅氧化层的直接与间接屏蔽，进一步提升可靠性。
3. 屏蔽结构多元化
实现器件耐压与比导通电阻特性更好的折中，开发新型屏蔽方案。
4. 超结化趋势
力求更低的比导通电阻，超结沟槽技术有望成为下一代产品。
5. 工艺创新
开发低成本、可制造的沟槽工艺，提升良率和一致性。
5.2 市场规模预测
随着新能源汽车800V高压平台普及、光伏逆变器效率要求提升、数据中心电源效率标准提高，沟槽型SiC MOSFET的市场需求将持续增长。预计未来5年内，沟槽型产品将在1200V及以上电压等级市场占据主导地位。
5.3 挑战与机遇
技术挑战：
发展机遇：
六、结语
碳化硅沟槽型MOSFET作为公认的下一代SiC功率器件，凭借其卓越的电气性能和成本优势，已成为行业技术攻关的重点方向。虽然目前仍面临沟槽刻蚀、栅氧保护、工艺集成等多重技术挑战，但随着国内外企业的持续投入和技术创新，这些难点正在逐步突破。
未来，随着沟槽屏蔽结构技术的创新、沟槽刻蚀及后处理技术的优化、沟槽栅氧技术难题的攻克，SiC沟槽栅MOSFET将实现比导通电阻不断降低，栅氧可靠性不断增强，推动SiC沟槽栅技术迈向全新的发展阶段。
对于广大功率半导体从业者而言，深入理解沟槽型SiC MOSFET的设计原理和技术难点，把握行业发展趋势，将是制定技术路线和战略规划的关键所在。
