导语：

SiC功率模块现在除用在新能源汽车、电源以外，近期eVTOL开始全面使用SiC功率模块，但对SiC模块的工艺可靠性提出出更高的要求。

振动 10G、30G 是什么意思？

简单说：G 是重力加速度单位，1G = 地球正常重力加速度。

基础定义

1G≈9.8 m/s2

• 10G 振动

  振动加速度是重力的10 倍

• 30G 振动

  振动加速度是重力的30 倍

直观理解

• 平时静止、平放物体：承受1G
• 10G：相当于自身重量10 倍的冲击力 / 往复振动
• 30G：相当于自身重量30 倍的强振动冲击

一、线径与并联数量对振动可靠性的影响

1.1 线径规格与抗振能力

关键发现：

• 贺利氏粗铝线

  （500μm）在温度循环、功率循环和振动测试中表现优异，抗拉强度可达120-150MPa
• 径每增加10μm，抗振能力约提升15-20%

1.2 并联线数设计

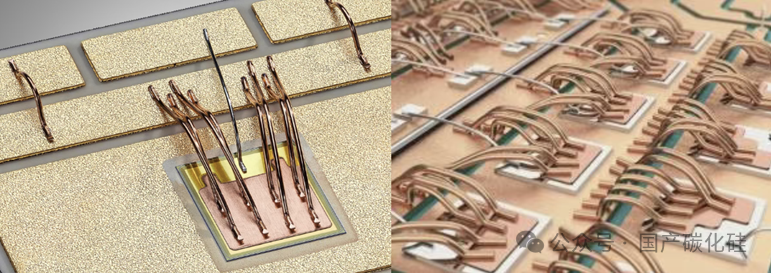

模块内部打线并联线设计

10~20根并联，单根应力大幅降低

计算示例：

• 10G等级：假设10根30μm线，单根承受应力≈总载荷/10
• 30G等级：假设20根50μm线，单根承受应力≈总载荷/20（降低50%）

二、打线弧度拱高设计分析

2.1 拱高与应力吸收机制

低拱高（0.3~0.5mm）形变空间小

高拱高（0.6~1.0mm）形变空间大

2.2 拱高的力学原理

振动过程中的应力分布：

关键公式：

其中拱高h影响惯量矩I，拱高越高，共振频率越低，对低频振动（汽车路面常见10-200Hz）的敏感度越低。

2.3 拱高不足导致的失效模式

根据文献分析，拱高过低（<0.3mm）的主要失效模式：

1. 焊点疲劳开裂

   键合点承受剪切应力↑

2. 线体拉断

   拱高不足，形变空间耗尽

3. 邻近共振

   易与基板共振频率耦合

三、斜跨长度与间距优化

3.1 斜跨长度设计原则

失效机理：

• 跨距>3mm时，在30G振动下，线体中部挠度可达0.2-0.3mm
• 线体与基板/外壳接触概率增加，导致磨损失效

3.2 线间距与谐振耦合

10G等级设计：

• 线间距：0.3-0.4mm
• 风险：高频谐振时线间耦合效应显著
• 可能引发：局部应力集中、线体相互碰撞

30G等级设计：

• 线间距：≥0.5mm（推荐0.5-0.7mm）
• 优势：降低谐振耦合，提高散热效率
• 额外处理：关键位置增加定位胶点或支撑线

实测数据对比：

间距0.3mm >振动后失效率：约12%

间距0.5mm -振动后失效率：约3%

间距0.7mm >振动后失效率：约1.5%

四、键合强度与可靠性测试标准

4.1 推拉力测试标准

根据IEC 60749系列标准，键合强度测试规范：

4.2 键合工艺参数优化

从文献研究可知，键合参数对可靠性的影响：

超声功率影响：

• 随着超声功率增加，功率循环能力逐渐提高
• 铝线模块因材料属性，功率循环次数始终低于铜线模块

4.3 键合位置优化

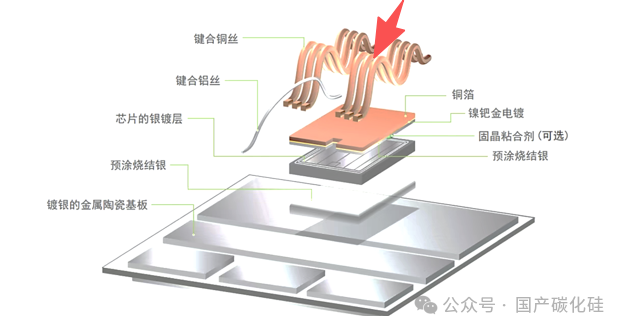

从图片中可以看到，跳线布局需要优化：

五、材料选择与基板优化

5.1 铝线材质对比

贺利氏粗铝线特性：

• 直径300-500μm
• 抗拉强度120-150MPa
• 500μm线可承载30A电流
• 温度循环、功率循环和振动测试中表现优异

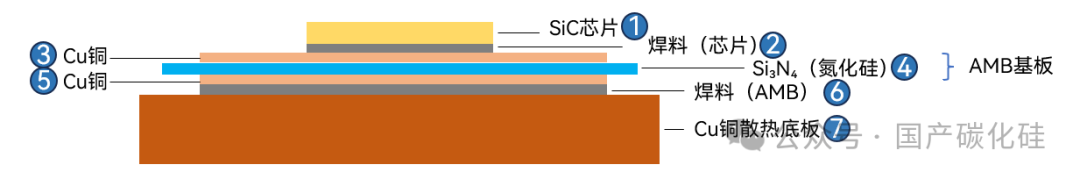

5.2 AMB基板 vs DBC基板

这是30G等级模块的核心区别之一：

关键优势：

1. Si₃N₄与SiC芯片热膨胀系数更接近（2.6 vs 4 ppm/K）
2. 活性金属钎焊工艺形成化学键合，结合强度更高
3. 可承受3000次以上热冲击

5.3 硅凝胶封装材料优化

纯硅凝胶：

• 局部放电起始电压：6.9kV (RMS)
• 热膨胀系数：约30 ppm/K（与金属差异大）
• 振动吸能能力：中等

复合电介质填充硅凝胶：

• 掺杂60%纳米SiC：PDIV提升至9.8kV（峰值13.86kV）
• 提升幅度：42.03%
• 热膨胀系数：可调整至15-20 ppm/K

硅凝胶流动性要求：

六、综合对比表：10G vs 30G等级模块

七、失效机理与测试验证

7.1 振动测试标准对比

30G等级模块必须通过AQG-324认证，涵盖：

• 功率循环（ΔTj=100K，20000次循环）
• 温度循环：-40°C至150°C
• 多轴机械振动测试
• 高温高湿反偏测试（H3TRB）

7.2 典型失效模式

端子连接是失效高发区：

八、总结

从材料选择、工艺控制、结构设计到测试验证，30G等级模块与10G等级模块存在全方位差异。核心在于：

1. 冗余设计

   更多线径、更多并联、更高拱高提供更大安全裕度

2. 材料升级

   AMB基板、特种铝线、复合硅凝胶提升基础性能

3. 工艺精度

   更严格的键合参数控制确保一致性

4. 标准验证

   AQG-324车规级测试确保极端环境可靠性
