导读
锗晶体管在1948年的出现，从1950年至1970年代初，锗晶体管发展迅速，此后从发达国家开始逐渐淘汰，到1980年，随着高纯硅的制作工艺逐渐成熟，几乎在全世界范围完全被硅晶体管所取代。2、直接带隙，在光电子应用中非常高效，因为电子可以直接跃迁，同时释放光子，比如LED，激光器中。代表材料：碳化硅（SiC）、氮化镓（GaN），硒化锌（ZnSe）。优点：具有宽禁带宽度，高击穿电压和高热导率。适用于高温、高功率和高频应用。代表材料：氧化镓（Ga2O3）、金刚石（C）、氮化铝（AlN）和氮化硼（BN）等缺点：材料生长和制备困难；制造工艺不成熟，许多关键技术尚未完全突破。
一、核心物理参数对比：技术根源剖析
半导体材料的性能差异，决定了各自的应用领域和市场定位。以下是各代半导体核心参数的详细对比：

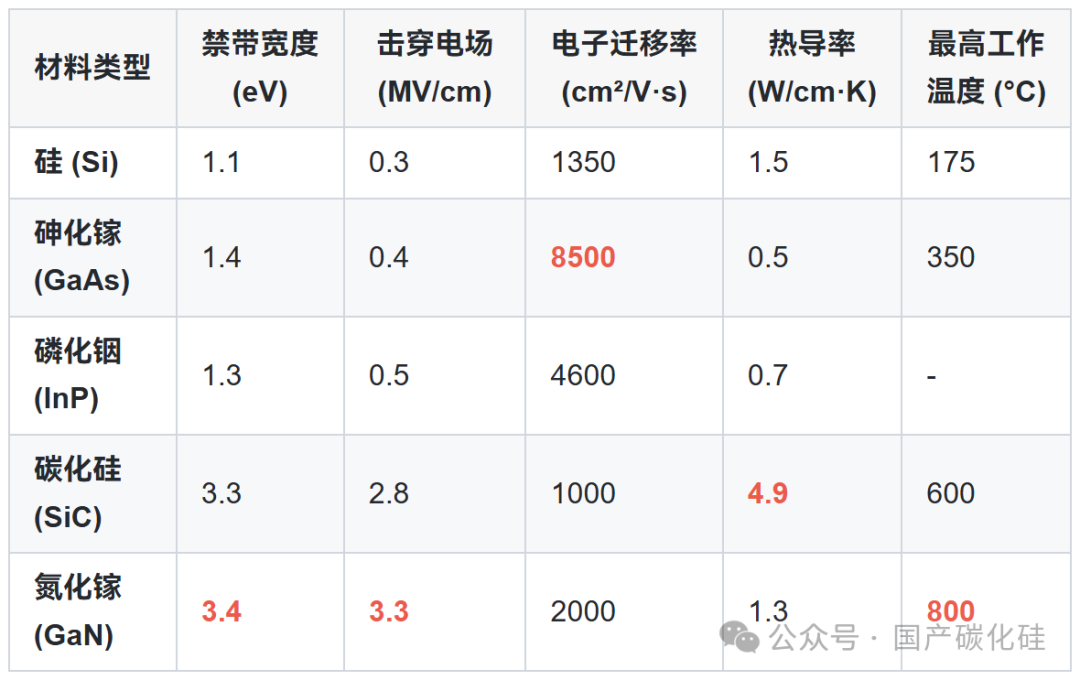

1.1 关键物理参数对比表
关键参数解读：
禁带宽度：决定了材料耐高温能力和耐压能力
- GaAs和InP的禁带宽度(1.3-1.4eV)与硅相近，适合高频应用但耐压有限
- SiC和GaN的宽禁带(3.3-3.4eV)使它们能承受更高电压和温度
击穿电场：决定器件耐压能力
- GaAs和InP的击穿场强仅0.4-0.5 MV/cm，远低于SiC和GaN的2.8-3.3 MV/cm
- 这是SiC和GaN在功率器件领域具备绝对优势的关键原因
电子迁移率：决定器件高频响应能力
- GaAs的电子迁移率高达8500 cm²/V·s，是硅的6.3倍，因此在射频和光通信领域占据主导地位
- InP的电子迁移率为4600 cm²/V·s，仅次于GaAs
- SiC和GaN的电子迁移率相对较低，但在高场强下仍能保持优异性能
热导率：决定散热能力和功率密度
- GaAs的热导率仅0.5 W/cm·K，是所有材料中最低的，散热性能差
- SiC的热导率高达4.9 W/cm·K，是硅的3.3倍，散热能力最强
- GaN的热导率1.3 W/cm·K，优于GaAs和InP
1.2 能带结构差异

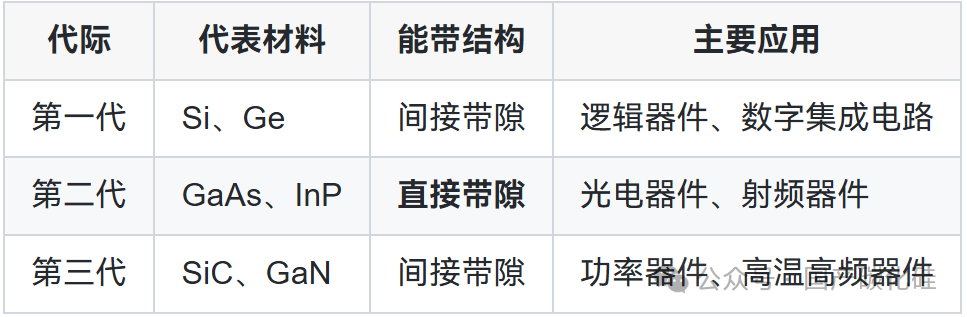

第一代 vs 第二代 vs 第三代：
直接带隙 vs 间接带隙的关键区别：
直接带隙
- GaAs和InP是直接带隙材料，光电转换效率极高，是光通信和光存储的核心材料
- SiC和GaN是间接带隙材料，但在功率器件和射频领域有独特优势
二、产业链现状与深度对比
2.1 衬底制造难度与成本结构
第二代半导体：成熟但受限于材料稀缺性
砷化镓(GaAs)：
- 2023年全球GaAs晶圆市场规模：约10.6亿美元
磷化铟(InP)：
- 2025年全球市场规模：预计8000亿美元（包含下游应用）
- 市场格局：日本住友、日矿、美国AXT三家占据主要份额
第三代半导体：成本快速下降，规模效应显著
碳化硅(SiC)：
- 晶圆尺寸：6英寸为主，8英寸开始放量，12英寸研发中
- 价格变化：6英寸衬底从2020年的400，降幅73%
- 2026年6英寸价格底部回暖，8英寸止跌企稳并小幅上涨
- 市场格局：天岳先进2025年市场份额27.6%，位居全球第一；8英寸市场份额51.3%
氮化镓(GaN)：
- 主要采用异质外延：GaN-on-Si、GaN-on-SiC
- 纯GaN衬底：2英寸$3000-5000，成本过高

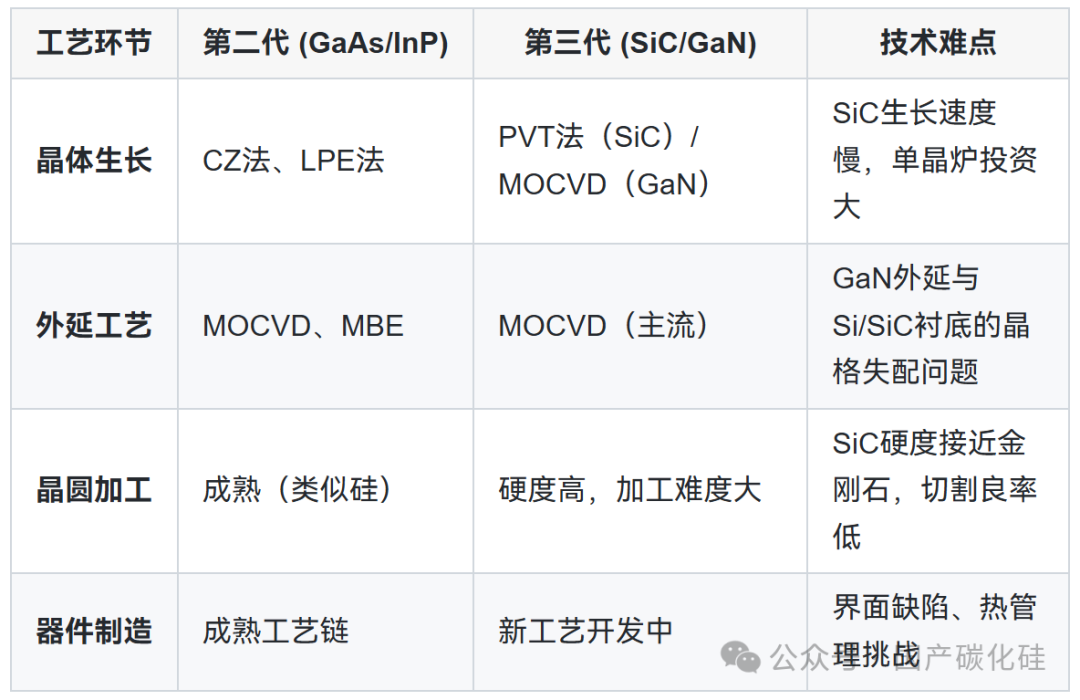

2.2 生产工艺复杂度对比
第二代半导体的工艺优势：
第三代半导体的工艺挑战：

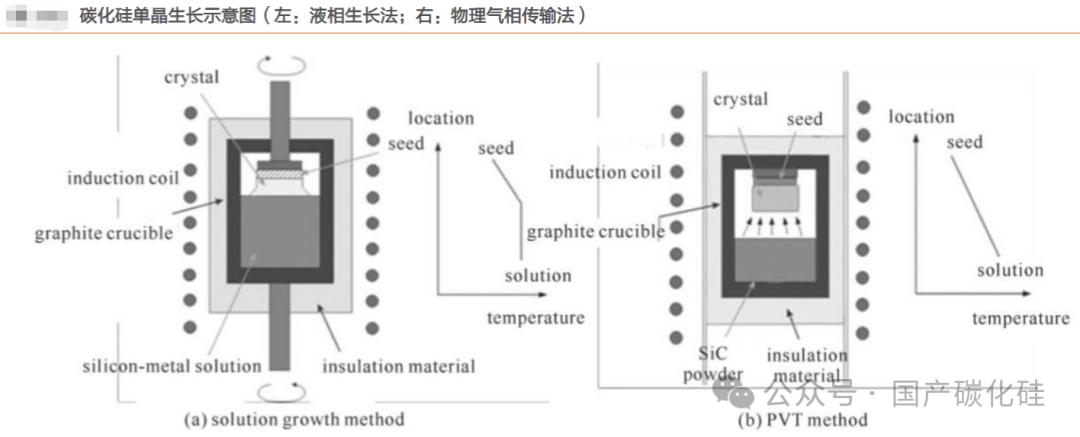

- SiC生长速度慢（0.1-0.3 mm/h），单炉产量低
三、应用领域的深度分析
3.1 第二代半导体：通信领域的"隐形冠军"

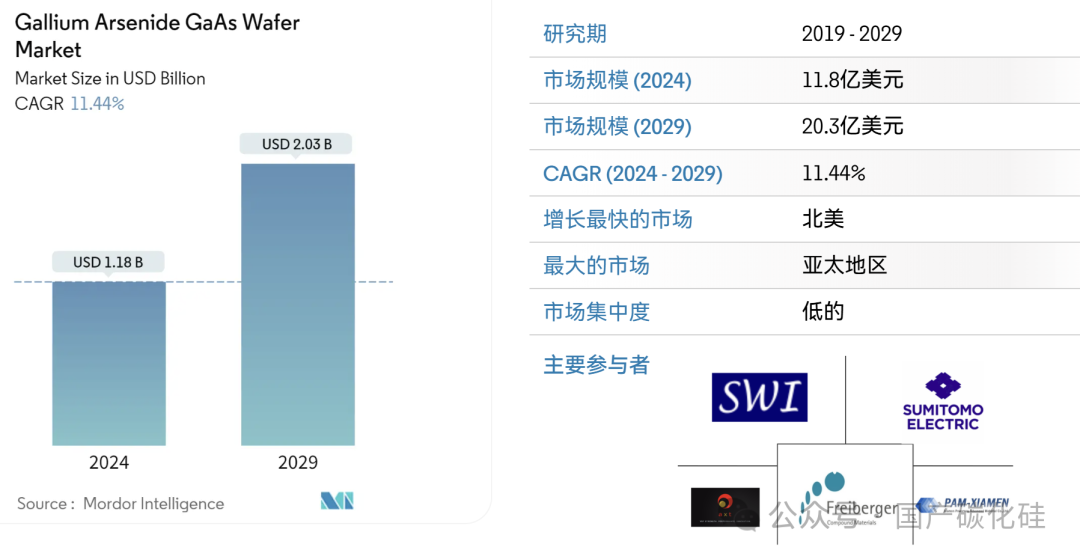

^砷化镓 (GaAs) 晶圆市场规模
砷化镓(GaAs)核心应用：
射频器件：
- 手机PA（功率放大器）：智能手机每部需要3-15颗GaAs PA芯片
光电器件：
汽车电子：
磷化铟(InP)核心应用：
光通信（核心优势领域）：
太赫兹技术：
第二代半导体的市场特点：
3.2 第三代半导体：能源革命的"核心材料"
碳化硅(SiC)核心应用：
新能源汽车（核心驱动）：
充电桩：
光伏逆变器：
氮化镓(GaN)核心应用：
快充（消费电子）：
数据中心：
工业电源：
第三代半导体的市场特点：
四、为什么第三代半导体近年更受关注？
4.1 市场需求驱动因素对比
4.2 成本下降曲线对比
SiC衬底价格历史：
2020 年： $1500/片（6英寸）
2022年： $800-1000 / 片
2024 年： $400/片
2025年： $350-400 / 片（部分厂商已降至 $300 以下）
成本下降驱动因素：
GaAs/InP价格趋势：
4.3 应用场景广度差异
第二代半导体应用场景相对集中：
第三代半导体应用场景多元化：
4.4 产业链成熟度与国产替代
第二代半导体产业链：
第三代半导体产业链（国内布局）：
- 器件制造：芯联集成、比亚迪半导体、中车时代半导体、士兰微、华润微、长飞先进、爱仕特等
五、技术路线的深层逻辑
5.1 为什么不是"迭代"而是"互补"？

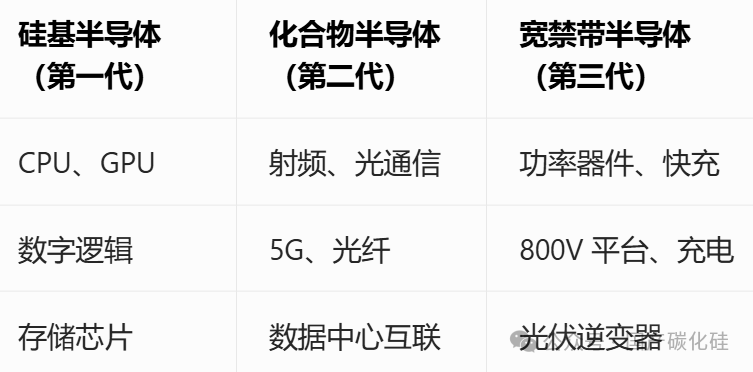

半导体材料的发展不是简单的代际更替，而是应用领域的差异化分工：

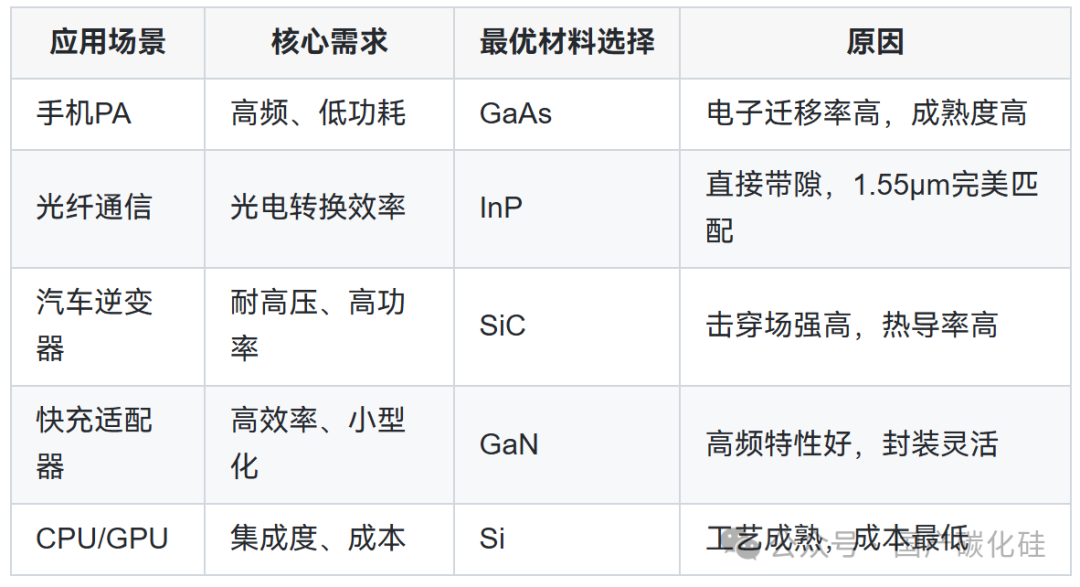

5.2 技术选择的核心逻辑
选择材料的本质是性能-成本-工艺的综合权衡：
六、未来发展趋势
6.1 第二代半导体趋势
光通信持续深化
车载毫米波雷达
国产替代加速
6.2 第三代半导体趋势
SiC产能持续扩张：
GaN应用场景拓展：
国产生态完善：
6.3 技术融合趋势
七、总结
第二代半导体并非"没有广泛应用"，而是与第三代半导体处于不同的赛道：
技术定位不同：
市场驱动力不同：
成本趋势不同：
国产替代空间不同：
从产业视角看，两者是互补关系而非替代关系。半导体材料的发展不是"一代取代一代"，而是"各取所长、协同共存"。 当前第三代半导体之所以更受关注，主要是其应用场景与全球能源转型、数字化浪潮高度契合，形成了更明显的市场增长曲线。
欢迎行业专业人士在评论区讨论互动~抛砖引玉 . 筑巢引凤
