在功率模块（如IGBT、SiC模块）的封装中，芯片表面的保护胶（Encapsulant）起着至关重要的作用。目前市场上最主流的两种材料就是硅凝胶（Silicone Gel）和环氧树脂（Epoxy Resin）。
虽然环氧树脂在某些领域表现出色，但像英飞凌（Infineon）、三菱、富士电机等国际大厂在主流工业和汽车功率模块中，依然坚定地选择硅凝胶。
以下是对这两种材料的特性对比、选型逻辑以及硅凝胶为何能成为“行业标准”的深度解析。
一、硅凝胶 vs. 环氧树脂：核心特性与参数对比

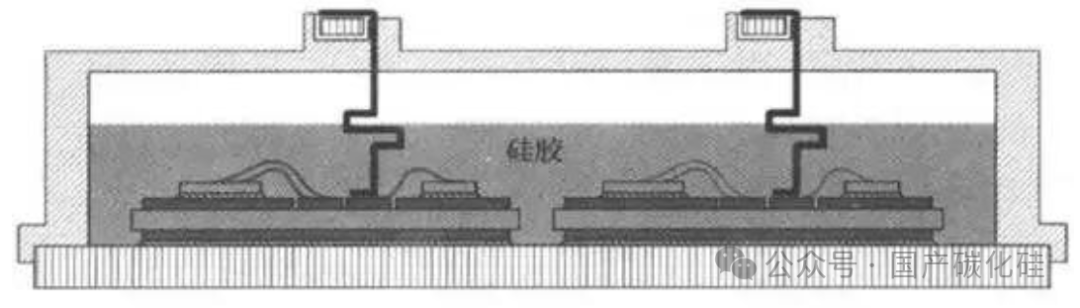

1. 硅凝胶
硅凝胶是一种双组份（A/B胶）、加成固化的有机硅材料。固化后，它不是坚硬的固体，而是一种极软的弹性体。
物理状态：固化后呈果冻状，硬度极低（邵氏硬度00级）。
关键参数：
>弹性模量：极低（约 0.1 ~ 1 MPa）
>热膨胀系数：较高（约 200~300 ppm/K），但因其模量低，不会产生巨大应力
>耐温范围：极宽（-50°C 至 200°C+）
>介电强度：优秀（> 20 kV/mm）

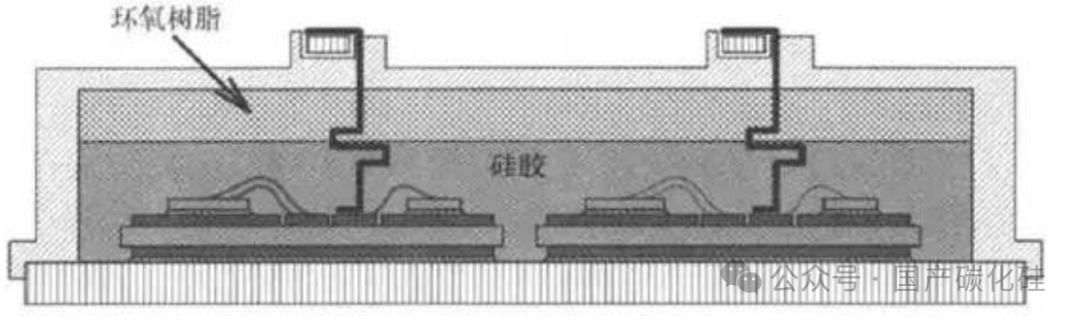

2. 环氧树脂
环氧树脂是一种热固性聚合物，固化后形成坚硬、刚性的三维网状结构。
物理状态：固化后呈坚硬固体，类似塑料或石头。
关键参数：
>弹性模量：极高（约 2000 ~ 4000 MPa）
>热膨胀系数：较低（约 30~60 ppm/K），与芯片和DBC基板较接近
>耐温范围：较窄（通常 -40°C 至 120°C/150°C，高温易脆化）
>机械强度：极高，耐磨、耐冲击

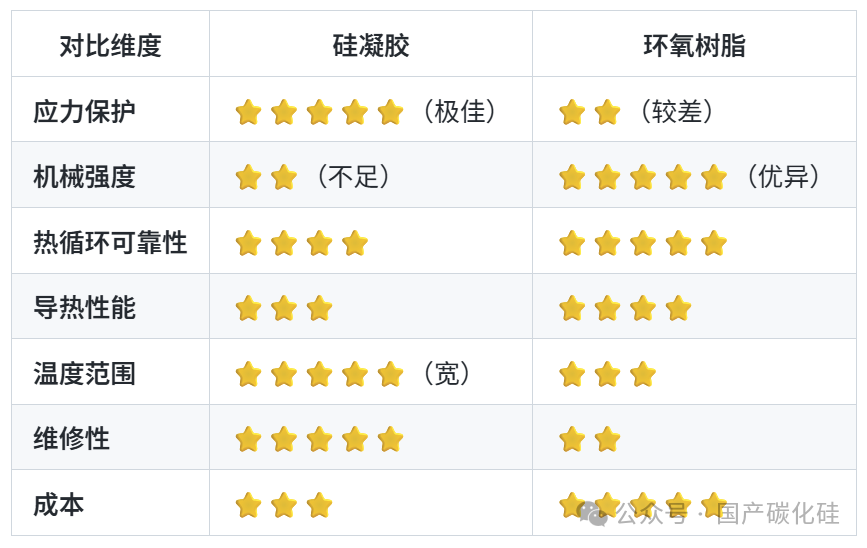

快速对比
二、优劣势深度分析
硅凝胶
应力释放（核心优势）： 功率模块工作时会经历剧烈的温度循环（功率循环）。芯片（硅/碳化硅）、焊料、DBC陶瓷基板的热膨胀系数不同。硅凝胶极低的模量使其不会对脆弱的键合线（Bonding wire）和芯片焊料层施加应力，从而极大延长模块寿命。自愈合性： 如果发生局部电晕放电，硅凝胶具有一定的“自愈合”能力，不会像环氧树脂那样留下永久性的碳化导电通道。宽温域稳定性： 在高温下不脆化，低温下不收缩拉裂。机械保护差： 手指一戳一个坑，无法抵抗外部物理冲击，必须配合硬外壳使用。透气性： 相比环氧树脂，硅凝胶对水汽的阻隔性稍弱（但在密封模块外壳内不是问题）。环氧树脂
机械支撑： 固化后形成坚固整体，抗震动、抗冲击能力强。高内应力： 这是致命伤。由于环氧树脂很硬，当温度变化时，它会强行拉扯芯片和基板，导致键合线根部疲劳断裂或芯片焊料层剥离。不可返修： 一旦固化，几乎无法在不损坏元件的情况下去除。
三、应用选型：如何选择？

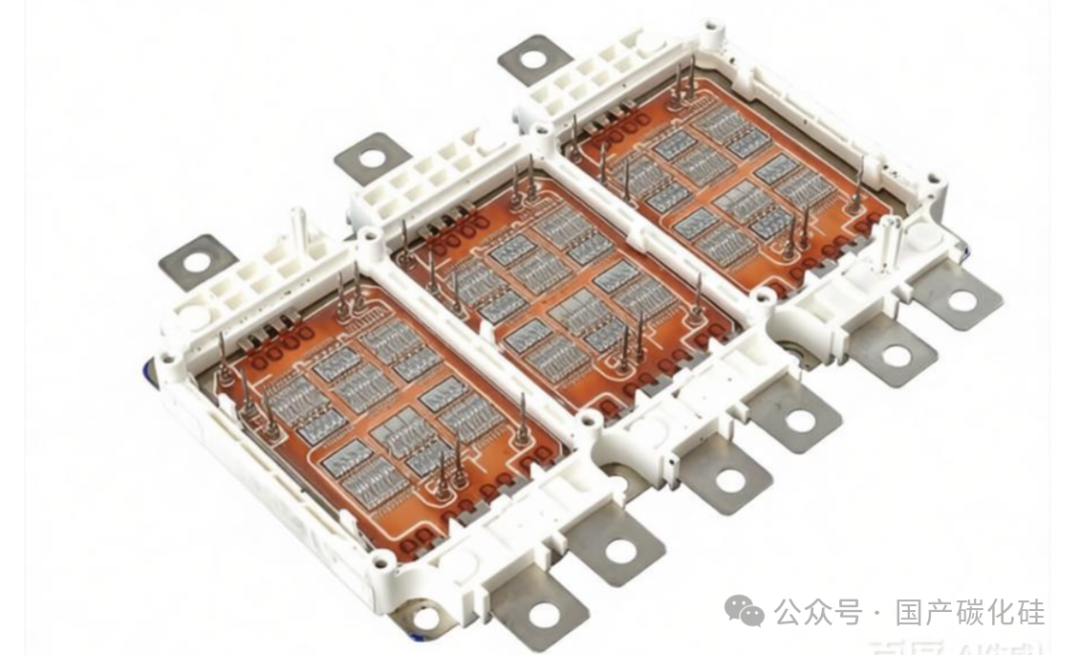

选择硅凝胶的场景（主流功率模块）
应用： 新能源汽车主驱逆变器、工业变频器、风电变流器、高铁牵引。理由： 这些应用的核心诉求是可靠性和功率循环寿命。模块内部有精细的铝线/铜线键合，无法承受硬胶带来的应力。通常这些模块都有一个坚固的塑料外壳，硅凝胶填充在内部，既利用了外壳的机械保护，又利用了凝胶的应力缓冲。选择环氧树脂的场景（IPM模块或低成本应用）
应用： 家电变频（空调、洗衣机）、小功率智能功率模块（IPM）、部分LED驱动。理由： 这些应用通常采用转模工艺，将环氧树脂直接包裹在引线框架和芯片上，不再使用额外的外壳。环氧树脂既充当了保护胶，又充当了结构外壳，极大地降低了封装成本。但这类模块的功率密度和寿命要求通常低于车规级主驱模块。
四、深度解读：为什么英飞凌等国际大厂坚持用硅凝胶？
尽管环氧树脂便宜且机械性能好，但在高端功率模块领域，硅凝胶具有不可撼动的地位，原因如下：
1. 键合线（Bonding Wire）的生存法则
功率模块内部通过极细的铝线或铜线将芯片电极连接到端子上。
问题： 如果使用环氧树脂，树脂固化收缩以及热循环时的膨胀差异，会像“拔河”一样拉扯这些细线。结果： 键合线根部极易发生 lift-off（剥离）或断裂，这是功率模块失效的主要模式之一。硅凝胶解法： 硅凝胶像水一样包裹着键合线，无论温度如何变化，它都“顺从”地变形，几乎不产生应力。这保证了模块能经受住数万次甚至数十万次的功率循环。2. 适应新材料（SiC）的高温需求
随着碳化硅（SiC）模块的普及，工作结温正在从150°C向175°C甚至200°C迈进。
普通的环氧树脂在175°C以上会迅速老化、变黄、脆化，失去绝缘性能。硅凝胶天生耐高温，能够完美匹配SiC芯片的高温特性。3. 局部放电与绝缘恢复
在高压应用（如800V电动车平台或高压电网）中，模块内部可能会发生微弱的局部放电。
环氧树脂一旦被电击穿，会形成碳通道，导致永久短路。硅凝胶在放电后，其分子结构有几率重组恢复绝缘性能，提高了高压下的安全性。4. 返修与失效分析
对于英飞凌这样的大厂，质量控制至关重要。如果模块失效，工程师需要打开封装分析原因。
硅凝胶可以用溶剂溶解或物理剔除，轻松露出内部芯片和线路进行显微镜检查。环氧树脂封装的模块一旦坏了，基本只能报废，无法进行深度的失效分析。五、总结
硅凝胶是用“材料成本”换取“系统可靠性”。
英飞凌等国际大厂之所以坚持使用硅凝胶，是因为在工业和汽车领域，模块的失效成本远高于封装材料的差价。硅凝胶提供的低应力环境是目前保证功率模块（特别是带有键合线的模块）长寿命、高可靠性的最优解。只有在对成本极度敏感且功率密度较低的消费类IPM模块中，环氧树脂才有一席之地。
欢迎行业专业人士在评论区讨论互动~抛砖引玉 . 筑巢引凤
免责声明：1）来源：本公众号文章及图片均来自公开网络，旨在分享，不代表本号观点或对真实性负责。2）版权：若转载内容涉及版权，请原作者联系我们，将及时删除。3）责任：用户使用文章内容时需自行判断，因内容引发的所有损失，本号不承担法律责任。4）解释：本声明的最终解释权归本公众号所有，未尽事宜以法律法规为准。
感谢大家关注“国产碳化硅”公众号，作为国内知名的第三代半导体媒体平台，我们始终致力于为第三代半导体（碳化硅·氮化镓）及工业能源、新能源汽车、航天船舶等产业提供相对客观、真实、及时的行业动态及产品技术资讯，希望能帮助更多的人建立资源、技术、人脉的沟通桥梁，为中国功率半导体及能源产业发展贡献一份微薄之力！
