开篇：高压时代，碳化硅 MOS 站上产业风口

在 “双碳” 目标深化、新型电力系统构建与高压电气化场景扩容的三重驱动下，功率半导体正从硅基时代加速迈向碳化硅（SiC）时代。10kV 级碳化硅 MOSFET 作为高压功率电子的核心器件，凭借10 倍于硅的临界击穿场强、低导通损耗、高开关频率、耐高温四大核心优势，彻底打破传统硅基 IGBT 在高压场景下 “损耗高、架构复杂、效率低” 的瓶颈，成为智能电网、固态变压器（SST）、高压直流输电、新能源交通、AI 数据中心供电等领域的 “刚需核心”。

2026 年以来，行业迎来里程碑式突破：Wolfspeed 推出全球首款商业化 10kV SiC MOSFET，中国安海半导体实现 10kV 器件高良率量产，瞻芯电子联合浙大攻克大尺寸芯片技术瓶颈…… 全球产业正式从 “技术研发期” 迈入 “商业化落地窗口期”。本文将从核心应用需求、关键技术难点、全球厂商突破进度、产业趋势预判四大维度，结合权威数据与产业动态，深度解析 10kV 碳化硅 MOS 的产业图景。

一、10kV 碳化硅 MOS 的核心应用需求：五大场景催生千亿级市场

10kV 电压等级是高压电力系统的 “黄金节点”，适配电网 10kV 配网、13.8kV 母线等主流电压标准，同时覆盖工业高压、新能源输电等场景，需求核心围绕 “简化系统架构、降低损耗、提升功率密度、增强可靠性” 四大痛点展开。

（一）智能电网与固态变压器（SST）：最核心刚需场景

传统电网采用 “工频变压器 + 多级硅基 IGBT 级联” 方案，适配 10kV 及以上电压时，需将 13.8kV 母线先降压、再经数十个低压器件串联转换，系统效率仅 95% 左右、体积庞大、维护成本高。

10kV SiC MOSFET 可直接适配 10kV-13.8kV 高压母线，无需多级级联，推动固态变压器（SST）从实验室走向商业化：

• 架构简化：器件级联数量减少 60% 以上，逆变器拓扑大幅精简；
• 效率跃升：系统转换效率达 99%，热需求降低 50%；
• 功率密度：开关频率从 600Hz 提升至 10kHz，磁性元件体积缩小 70%，功率密度提升 300%；
• 成本优化：系统整体成本降低约 30%，适配智能电网 “分布式、高效率、高可靠” 需求。

目前，台达电子、金盘科技、四方股份、为光能源等 15 家国内外企业已发布 SST 产品方案，为光能源实现批量出货，SST 市场爆发直接带动 10kV SiC MOSFET 需求井喷。

（二）高压直流输电（HVDC）与柔性输电：电网升级核心支撑

高压直流输电是远距离、大容量电力传输的主流方式，传统硅基器件需大量串联，均压难度大、损耗高、可靠性差。

10kV SiC MOSFET 的应用价值：

• 减少串联器件数量，简化均压设计，提升系统稳定性；
• 降低换流站损耗，减少无功补偿设备，适配海上风电、光伏基地的高压外送需求；
• 支撑柔性直流输电（VSC-HVDC）技术升级，推动新能源电力高效消纳。
•


（三）新能源交通：高铁、船舶与航空的电气化革新

• 高铁牵引系统

  传统高铁采用 2.5kV 硅基 IGBT，需多级升压，10kV SiC MOSFET 可直接适配高压牵引电网，牵引损耗降低 40%、设备体积缩小 50%、重量减轻 30%，适配高速列车轻量化、高效化需求；

• 绿色船舶

  远洋船舶电力系统电压达 6.6kV-10kV，10kV SiC MOSFET 可替代硅基器件，减少燃油消耗、降低碳排放，推动船舶电动化、绿色化转型；

• 航空电气化

  民用飞机高压供电系统（270V→10kV 升级），10kV SiC MOSFET 适配高压配电需求，提升供电效率、减轻机载设备重量。
•


（四）AI 数据中心与高压 UPS：算力供电效率革命

AI 数据中心电力消耗巨大，传统低压供电（400V）需大量线缆传输，损耗高、布线复杂、散热压力大。

10kV SiC MOSFET 可构建 “10kV 高压直挂” 供电架构：

• 简化供电链路，减少 AC/DC 转换层级，供电效率提升至 99.5%；
• 适配中压 UPS 系统，解决 AI 服务器 “高功率、高可靠、低时延” 供电需求，支撑算力基础设施绿色化升级。
•


（五）工业高压与脉冲功率：特种场景刚需

• 工业高压电源、冶金电解、高压电机驱动等场景，10kV SiC MOSFET 替代硅基器件，降低能耗、提升控制精度、延长设备寿命；
• 脉冲功率领域（雷达、激光、电磁弹射），10kV SiC MOSFET 具备高速开关、高耐压、低损耗优势，满足瞬时大功率输出需求。

市场规模预判

据行业测算，2026 年全球 10kV SiC MOSFET 市场规模将达8-10 亿美元，2030 年随 SST、高压输电规模化应用，市场规模突破50 亿美元，中国市场占比将超 40%，成为全球最大需求市场。

二、10kV 碳化硅 MOS 的关键技术难点：材料、芯片、封装、系统四大关卡

10kV SiC MOSFET 的性能优势显著，但高压、大电流、高可靠性要求下，技术壁垒远高于中低压（600V-3300V）SiC 器件，核心难点集中在材料外延、芯片设计、工艺制造、封装可靠性、系统应用五大维度。

（一）材料外延：高耐压与低缺陷的平衡

10kV SiC MOSFET 需100μm 以上厚外延层（中低压器件仅 10-20μm），且外延层掺杂浓度低（≤1×10¹⁵cm⁻³），核心难点：

• 缺陷控制

  厚外延层易产生微管、层错、位错等缺陷，微管密度需控制在 0.1 个 /cm² 以下（中低压器件 1 个 /cm²），否则会导致器件高压击穿、寿命衰减；

• 均匀性控制

  厚外延层厚度均匀性需≤±1%，掺杂均匀性≤±5%，否则会引发器件导通电阻不均、高压下电场集中，导致批量失效；

• 成本瓶颈

  厚外延生长周期长（10-15 小时 / 片，中低压器件 2-3 小时），良率低，导致外延成本占芯片总成本的 60% 以上。
•


（二）芯片设计：击穿电压与导通电阻的 “生死矛盾”

SiC MOSFET 的核心性能指标为比导通电阻（Ron,sp）与击穿电压（BV），二者呈 2.5 次方反比关系，10kV 等级下矛盾极致凸显：

• 高压终端设计

  需设计高效、紧凑的终端结构（如 JTE、FLR），抑制边缘电场集中，实现 12kV 以上击穿电压，同时控制终端面积（占芯片面积 30% 以上），避免导通电阻上升；

• JFET 区域优化

  窄 JFET 区域可降低栅漏电容、提升开关效率、增强短路耐受能力，但 10kV 低掺杂外延层会加剧离子注入散射，导致导通电阻上升，需精准平衡 JFET 宽度与掺杂分布；

• 大尺寸芯片良率

  单芯片尺寸需达 10mm×10mm（通流 40A 以上），但芯片面积越大，缺陷概率越高，良率越低，需解决大尺寸芯片的电场均匀性、缺陷容错设计难题。
•


（三）工艺制造：高能离子注入与良率控制

10kV SiC MOSFET 制造工艺难度远超中低压器件，核心卡点：

• 高能离子注入

  需实现1MeV 以上高能铝离子注入（中低压器件≤200keV），形成 P 型体区，控制注入深度与均匀性，避免晶格损伤，否则会导致栅氧可靠性下降、导通电阻漂移；

• 栅氧可靠性

  SiC/SiO₂界面缺陷密度高（10¹¹-10¹²cm⁻²），10kV 高压下栅氧电场强度达 5MV/cm 以上，易引发时间相关介质击穿（TDDB），需将界面缺陷密度降至 5×10¹⁰cm⁻² 以下，保证器件 10 万小时以上寿命；

• 批量良率控制

  中低压 SiC 器件量产良率达 90% 以上，10kV 器件因厚外延、高能注入、大尺寸芯片等因素，良率需突破 80% 大关才能实现商业化，工艺窗口极窄。

（四）封装可靠性：高压绝缘与热管理的双重挑战

10kV SiC MOSFET 封装需同时满足高压绝缘、低杂散电感、高效散热、高温可靠性四大要求，传统中低压封装（如 TO-247、DBC）完全失效：

• 高压绝缘

  封装爬电距离需≥20mm，绝缘耐压≥15kV，避免高压下表面闪络、击穿；传统氧化铝（Al₂O₃）DBC 基板耐压仅 5kV RMS，需采用氮化铝（AlN）DBC、蓝宝石基板或新型绝缘材料；

• 热管理瓶颈

  SiC 芯片热导率（490W/m・K）与封装材料（铜、陶瓷）热膨胀系数差异大，温度循环（-55℃~175℃）下易产生热应力疲劳，导致焊接层开裂、键合线脱落，短路耐受时间仅 2-5μs（远低于硅基 IGBT 的 10μs 以上）；

• 低杂散电感

  高速开关（10kHz）下，杂散电感会引发电压过冲、EMI 串扰，需采用无键合线封装、平面互连、异构集成技术，将杂散电感控制在 5nH 以下。
•


（五）系统应用：串扰、共模电流与驱动保护难题

10kV SiC MOSFET 的 ** 高开关速度（dv/dt=100kV/μs）、低阈值电压（2-4V）、低栅极耐压（±20V）** 特性，导致系统应用中出现三大致命问题：

• 严重串扰

  桥式拓扑中，开通串扰引发桥臂直通，关断串扰损伤栅极，导致器件失效；且示波器无法捕捉芯片真实串扰波形，难以量化风险；

• 共模电流干扰

  高速 dv/dt 通过隔离电容产生共模电流，引发差模干扰，导致控制信号混乱，甚至烧毁驱动电路；

• 驱动保护难度大

  需设计专用高压驱动芯片，实现高隔离耐压（≥10kV）、快速过流保护、串扰抑制、栅压精准控制，传统硅基驱动方案完全不适用。
•


三、全球厂商突破进度：海外领跑，中国加速追赶，格局分化

全球 10kV SiC MOSFET 产业呈现海外厂商技术领跑、中国厂商加速追赶、初创企业差异化突围的竞争格局。截至 2026 年 5 月，Wolfspeed 实现商业化量产，中国安海半导体、瞻芯电子、爱仕特科技突破量产与技术瓶颈，纳微半导体、杰平方半导体等加速研发。

（一）海外头部厂商：Wolfspeed 独家领跑，罗姆、英飞凌蓄势待发

1. Wolfspeed（美国）：全球唯一商业化量产，行业标杆

• 核心突破

  2026 年 3 月推出全球首款商业化 10kV SiC MOSFET（裸片），击穿电压 10kV，导通电阻 120mΩ，通流 40A，解决双极退化问题，TDDB 寿命达 15.8 万年（20V 栅压下）；

• 技术方案

  采用自研沟槽辅助平面栅（TAP）技术，优化电场分布，降低导通电阻，提升高温稳定性；配套 10kV 专用驱动芯片与模块方案；

• 量产进展

  基于 6 英寸 SiC 晶圆厂量产，良率 85% 以上，已向 SST、电网设备厂商供货，独家垄断全球商用市场。
•


2. 罗姆（Rohm，日本）：研发领先，样品验证中

• 核心突破

  2024 年发布 10kV SiC MOSFET 样品，击穿电压 12kV，导通电阻 150mΩ，通流 30A，采用双沟槽栅技术，抑制双极退化，提升短路耐受能力；

• 进展

  完成实验室验证，2026 年 Q4 计划送样客户测试，2027 年实现量产，定位工业高压、SST 市场。
•


3. 英飞凌（Infineon，德国）：技术储备深厚，聚焦模块方案

• 核心突破

  拥有 10kV SiC MOSFET 芯片设计与封装技术储备，重点研发10kV SiC 模块，采用无键合线封装、双面散热技术，杂散电感 < 5nH，热阻降低 40%；

• 进展

  2026 年 Q2 发布模块样品，与电网设备厂商合作测试，暂未推出独立芯片产品。

（二）中国厂商：技术突破，安海量产领跑，瞻芯、爱仕特紧跟其后

中国厂商聚焦 “技术突破 + 量产落地 + 成本优势”，短短 2 年实现从 “跟跑” 到 “并跑” 的跨越，安海半导体据称成为全球第二家实现 10kV SiC MOSFET 量产的企业。

1. 安海半导体（合肥）：全球第二家量产，良率突破 80%

• 核心产品

  10kV/130mΩ SiC MOSFET，击穿电压≥12kV，通流 40A；6.5kV/40mΩ 产品同步量产；

• 技术突破

  攻克厚外延缺陷控制、高能离子注入、大尺寸芯片良率三大瓶颈，量产良率80% 以上，通过浙江大学、中科院电工研究所测试认证；

• 进展

  2026 年 3 月实现批量交付，客户覆盖国内 SST、电网设备厂商，打破 Wolfspeed 独家垄断。
•

• 据悉安海半导体创始团队自华润微、中芯国际等知名厂商，成立于广州，辗转济南，最后落户合肥，一直坚持高压SiC MOS研发的Fabless公司，虽在市场出货表现较少，但10kV产品线如得到实际量产，未来前景不容小觑。
•


2. 瞻芯电子（上海）：大尺寸芯片技术全球顶尖，浙大联合研发

• 核心突破

  2025 年 6 月联合浙江大学发布全球最大尺寸 10kV SiC MOSFET（10mm×10mm），击穿电压 > 12kV，导通电阻 < 120mΩ・cm²，接近 SiC 材料理论极限；

• 技术方案

  采用高能离子注入 + 窄 JFET 区域设计 + 3-JTE 高压终端，破解击穿电压与导通电阻矛盾；基于 6 英寸 SiC 晶圆厂第三代平面栅工艺，良率 50% 以上，具备量产能力；

• 进展

  2026 年 Q2 送样客户测试，2026 年底计划量产，定位智能电网、SST 高端市场。
• 瞻芯电子在碳化硅驱动技术国内领先，也是国内最早建立6寸晶圆厂的碳化硅IDM厂商，2025年实际营收超过2亿（含驱动、SBD、SiC MOS），估值近百亿，2025年完成近10亿融资。
•

• 3. 爱仕特科技：技术沉淀深厚

  据行业人士了解，爱仕特已经成功完成10KV的 SiC MOS芯片设计，内阻小于150mΩ，芯片面积约10*10mm，目前正在晶圆厂进行工艺验证，并计划2027年初实现量产。

  据悉爱仕特研发及应用团队主要来自比亚迪，实际出货国内前十，晶圆厂位于江苏南通、模块封测在深圳，2025年营收超过1.5亿，碳化硅模块在工业、新能源汽车、航空等领域已量产出货数年，模块产品规格超过200款，最大电流1800A业内领先。

•


4. 纳微半导体（GeneSiC，深圳）：沟槽辅助平面栅技术，高温性能优异

• 核心突破

  采用自研沟槽辅助平面栅（TAP）技术，降低电场应力，优化导通电阻，175℃下 Rdson 温漂系数 < 1.5，抑制双极退化；

• 进展

  10kV SiC MOSFET 样品完成实验室测试，击穿电压 12kV，导通电阻 140mΩ，2026 年 Q3 送样客户，2027 年量产。
•


5. 杰平方半导体（上海）：外延缺陷与良率控制优势突出

• 核心突破

  建立外延缺陷模型、良率模型，优化高压设计与工艺窗口，解决 10kV 器件外延缺陷、工艺一致性难题；

• 进展

  10kV SiC MOSFET 样品通过可靠性测试，2026 年 Q4 计划量产，定位工业高压、新能源交通市场。
•


6. 派恩杰半导体（杭州）：双向阻断器件技术，差异化布局

• 核心突破

  2025 年发布15kV 双向阻断 SiC 器件，可实现双向高压阻断，适配固态变压器、高压直流断路器场景。

• 进展

  10kV 双向 SiC MOSFET 样品验证中，2027 年计划量产，填补国内双向高压 SiC 器件空白。

除以上以外，国产包括中车时代电气、比亚迪半导体、斯达半导、华润微等，依托中低压 SiC 器件技术积累，布局 10kV SiC MOSFET 研发：

• 中车时代电气：聚焦高铁牵引、电网输电场景，10kV SiC 模块研发中；
• 比亚迪半导体：依托车规级 SiC 技术，布局 10kV 新能源交通、工业高压市场；
• 斯达半导、华润微：利用功率半导体封装与工艺优势，开展 10kV SiC 器件联合研发。
•

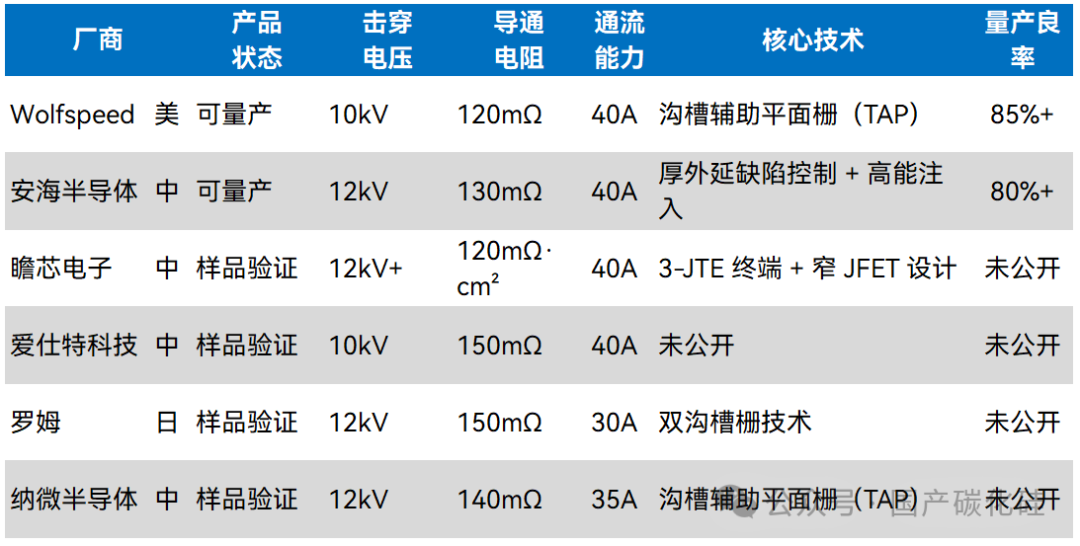

（三）全球厂商核心参数对比（公开部分厂商）

四、产业趋势预判：三大方向，2027 年迎来规模化爆发

（一）技术趋势：大尺寸、低缺陷、集成化、低成本

1. 材料升级

   8 英寸 SiC 衬底规模化应用，厚外延缺陷密度降至 0.05 个 /cm² 以下，成本降低 40%；

2. 芯片优化

   大尺寸芯片（12mm×12mm）研发，比导通电阻逼近理论极限（100mΩ・cm² 以下），短路耐受时间提升至 8μs 以上；

3. 封装革新

   异构集成、2.5D/3D 封装、无键合线技术普及，杂散电感 < 3nH，热阻降低 50%，高压绝缘可靠性提升；

4. 系统集成

   10kV SiC MOSFET 与驱动、保护、传感芯片集成，推出高压功率模块解决方案，降低客户应用门槛。
5.


（二）市场趋势：2027 年规模化爆发，中国成全球核心市场

• 2026 年

  小批量商用，市场规模 8-10 亿美元，Wolfspeed、安海半导体主导；

• 2027 年

  量产良率提升至 85% 以上，成本降低 30%，SST、高压输电规模化落地，市场规模突破 20 亿美元，中国厂商市占率达 40%；

• 2030 年

  市场规模超 50 亿美元，中国成为全球最大消费市场，占比超 50%。

（三）竞争格局：中国厂商加速赶超，形成 “一超多强” 格局

• 一超

  Wolfspeed 短期仍保持技术与量产优势，主导高端市场；

• 多强

  中国安海半导体、瞻芯电子、爱仕特科技、纳微半导体等快速崛起，凭借成本优势、本土产业链配套、政策支持，在中低端市场实现替代，高端市场逐步突破；

• 差异化竞争

  罗姆、英飞凌聚焦模块与系统方案，派恩杰布局双向阻断器件，形成错位竞争。
•


结尾：高压碳化硅时代已来，中国厂商迎 “换道超车” 机遇

10kV 碳化硅 MOSFET 作为高压功率电子的 “核芯”，正迎来需求爆发、技术突破、量产落地的黄金发展期。海外厂商虽暂时领跑，但中国厂商已在量产能力、大尺寸芯片技术、成本控制三大维度实现关键突破，叠加 “双碳” 政策支持、国内高压电气化场景扩容、产业链配套完善，中国有望在 10kV SiC MOSFET 领域实现 “换道超车”。

未来 2-3 年，随着量产良率提升、成本下降、系统应用成熟，10kV 碳化硅 MOSFET 将彻底重构智能电网、新能源交通、算力供电等产业格局，成为推动全球能源转型与电气化革命的核心力量。
