AI算力狂飙的当下，芯片性能的上限往往不取决于晶体管数量，而是卡在了“封装”这道关卡上。作为英伟达H100/B200等旗舰AI芯片背后的关键技术，CoWoS已成行业标配，但高昂的成本与产能瓶颈也催生了CoPoS、CoWoP等新方案。今天我们就来深度拆解这三者：从技术原理、工艺难点到成本差异，再到碳化硅在其中的特殊角色，彻底搞懂这场先进封装的“军备竞赛”。

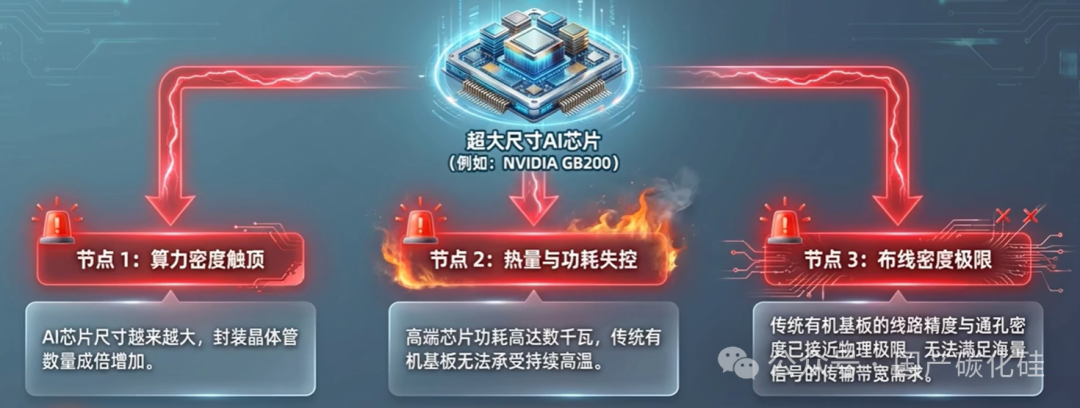

图片来源：荒野芯智观察
一、CoWoS (Chip-on-Wafer-on-Substrate)：目前的“黄金标准”
这是目前NVIDIA H100/B200、AMD MI300等顶级AI芯片必须依赖的技术，由台积电（TSMC）主导。

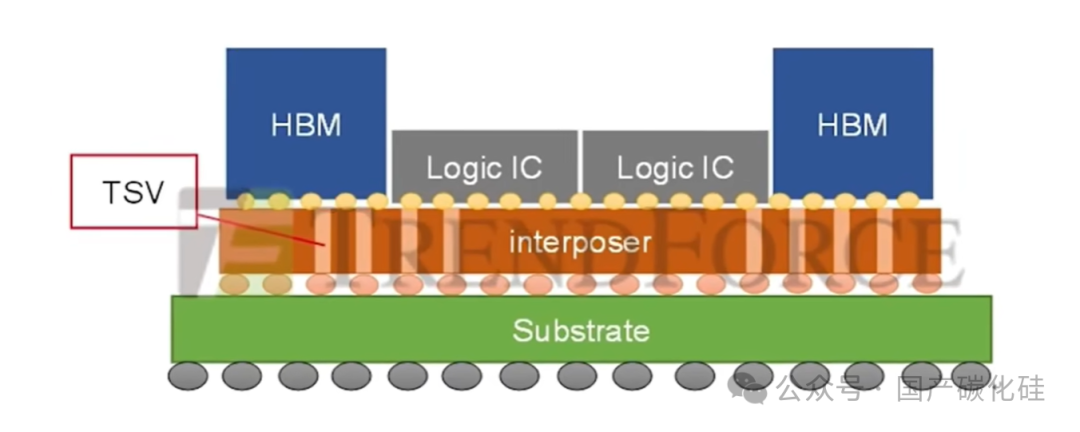

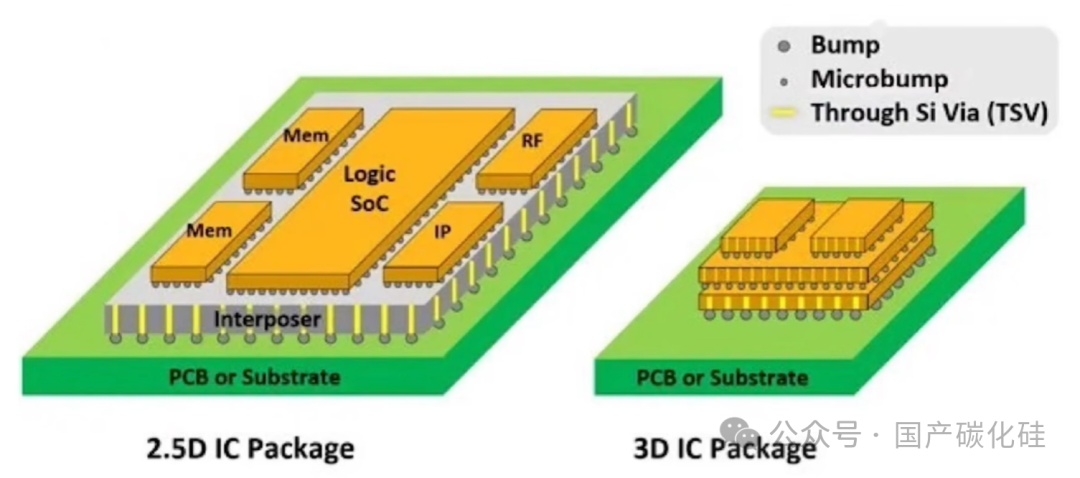

技术原理与架构
核心难点
硅中介层的良率与面积限制：硅晶圆是圆的，且昂贵。要把GPU和8颗HBM都塞进去，中介层面积必须很大（如台积电的CoWoS-L技术用到了光罩拼接）。面积越大，遇到缺陷的概率越高，良率越低。
ABF基板产能：封装基板需要特殊的ABF膜，目前全球产能被几大厂垄断，扩产极慢。
翘曲问题：硅中介层很薄，但在高温封装过程中，由于材料热膨胀系数不同，大尺寸的硅片极易发生翘曲，导致封装失败。
二、 CoPoS (Chip-on-Panel-on-Substrate)：面板级的“降本革命”
这是为了打破CoWoS成本和产能瓶颈而诞生的技术，主要由日月光（ASE）、英特尔（Intel）等大厂在推。
图片来源：荒野芯智观察

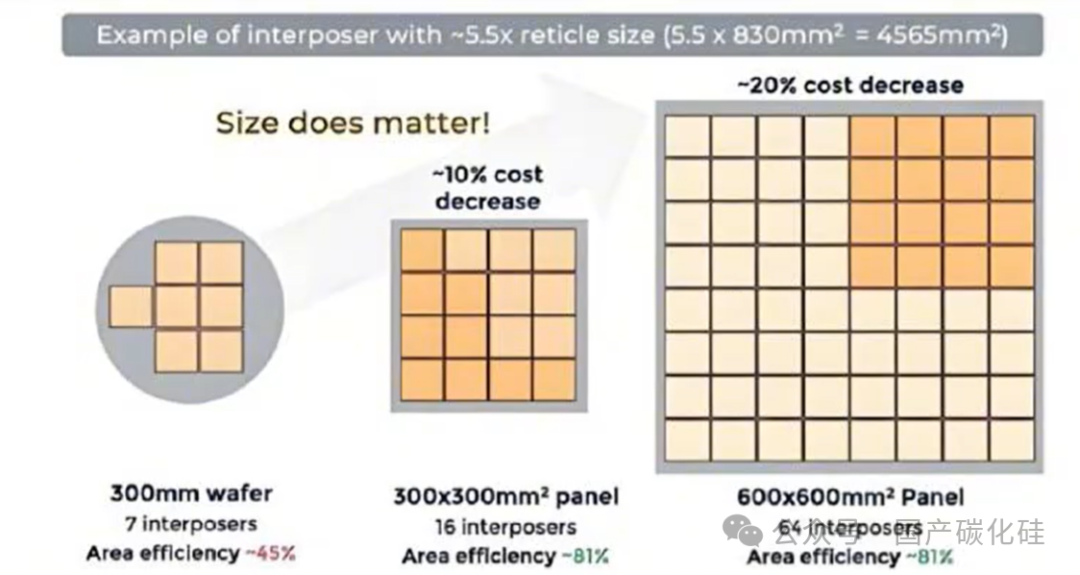

技术原理与架构
核心难点
玻璃/面板的平整度与脆性：玻璃面板极薄且脆，在大面积加工时（钻孔、电镀、光刻）极易碎裂。
热膨胀系数（CTE）匹配：面板材料（玻璃或有机）的CTE与硅芯片不同。在回流焊的高温下，芯片和面板伸缩不一致，容易导致焊点断裂。这是最大的物理挑战。
精细线路工艺：在巨大的面板上做微米级的精细线路，比在晶圆上难得多，对设备精度要求极高。
三、CoWoP (Chip-on-Wafer-on-PCB)：去基板化的“终极精简”
这是一种更激进的架构，旨在取消中间的“封装基板（Substrate）”。
图片来源：荒野芯智观察

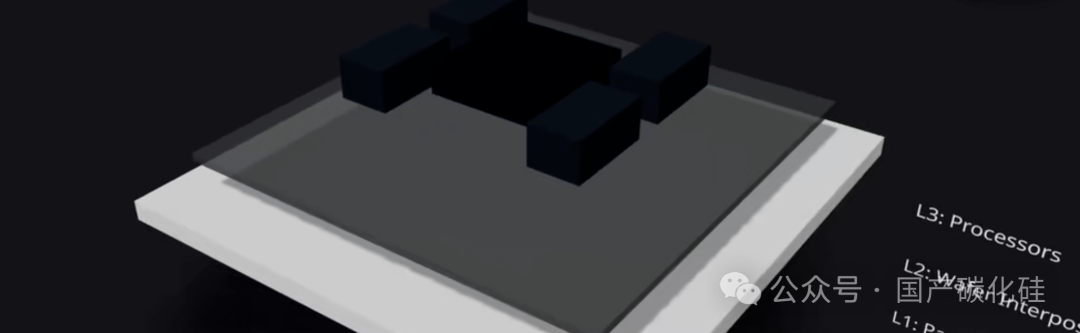

技术原理与架构
核心难点
PCB的工艺极限：普通PCB的线路精度（线宽/线距）远不如ABF基板。要在PCB上实现高密度的互连，需要极高阶的PCB工艺（如mSAP半加成法）。
应力缓冲：没有了ABF基板作为缓冲层，硅中介层直接与PCB连接。由于PCB和硅的热膨胀系数差异巨大，热胀冷缩产生的剪切力极易拉断微凸块。需要极强的底部填充胶（Underfill）技术。
良率管理：如果直接封在PCB上，一旦封装过程中芯片坏了，连昂贵的PCB板也一起报废了，这对良率控制是地狱级挑战。
图片来源：投资慢思考ONE
四、三者横向对比
| 特性 | CoWoS (当前) | CoPoS (杀手) | CoWoP (未来) |
|---|
| 中介层材料 | 硅 (Si) | 玻璃/有机面板 | 硅 (Si) |
| 形状 | 圆形晶圆切割 | 矩形大面板 | 圆形晶圆切割 |
| 是否有基板 | 有 (ABF) | 有 (ABF) | 无 (直接上PCB) |
| 主要优势 | 电气性能最好，技术最成熟 | 面积大，成本低30%+，产能高 | 信号路径最短，散热好，材料成本最低 |
| 主要劣势 | 极贵，产能受限，面积受限 | 热膨胀匹配难，良率爬坡慢 | 可靠性风险高，PCB工艺要求极高 |
| 适用场景 | 顶级AI训练芯片 (H100/B100) | 中高端AI芯片，追求性价比 | 下一代超高性能计算，对延迟极度敏感场景 |
五、未来主流是什么？
未来不会是单一技术的天下，而是分层演进：
短期 (1-3年)：CoWoS 依然是王道。在AI算力军备竞赛中，性能优先于成本。只要台积电能扩产，NVIDIA等巨头依然会首选CoWoS，特别是其改进版CoWoS-L（使用局部硅桥连接，降低成本）。
中期 (3-5年)：CoPoS 将抢占中端市场。随着面板级封装良率解决，对于不需要极致带宽的推理芯片、消费电子芯片，CoPoS将凭借巨大的成本优势（便宜30%-50%）成为主流。
长期 (5年以上)：CoWoP 或类似技术。随着PCB工艺进步和芯片小型化，去基板化是必然趋势。但这需要整个产业链（PCB厂、封测厂、芯片设计）的深度重构。
六、碳化硅 (SiC) 在中间的角色？
这里需要澄清一个常见的误区：在上述的先进封装（CoWoS/CoPoS/CoWoP）中，碳化硅（SiC）并不是主角，硅（Si）才是。
为什么主角是硅（Si）而不是碳化硅（SiC）？
碳化硅 (SiC) 的真实角色：在“旁边”而非“中间”
虽然SiC不做中介层，但它在AI服务器系统中扮演至关重要的“能源心脏”角色：
电源管理（Power Delivery）：
AI芯片（如H100）功耗高达700W-1000W。给这么大的芯片供电，需要极高效率的电源模块。
SiC MOSFET和二极管被用在服务器的电源供应器（PSU）和电压调节模块（VRM）中。
作用：SiC耐高压、耐高温、开关损耗极低。用SiC做电源，能把电能转化效率从96%提升到99%，这在数据中心意味着巨大的电费节省和散热压力减轻。
散热基板（潜在应用）：
七、总结
CoWoS 是现在的皇帝，不惜成本追求性能。
CoPoS 是未来的平民英雄，用面板级工艺把价格打下来。
CoWoP 是激进的未来派，试图消灭基板，缩短距离。
碳化硅 (SiC) 不负责芯片之间的信号互连（那是硅中介层的事），它负责给这些耗电怪兽提供高效、稳定的电力。
