颠覆重构 | 华为“韬(τ)定律”:如何在不依赖先进光刻机的情况下,打破摩尔定律的物理围墙?
来源: | 作者:小明同学 | 发布时间: 2026-05-27 | 198 次浏览 | 🔊 点击朗读正文 ❚❚ | 分享到:

导读

当全世界都在追逐1纳米、0.5纳米的物理极限时,华为选择了一条截然不同的路——不再执着于“缩小尺寸”,而是转向“压缩时间”。这个选择,正在重新定义半导体产业的竞争规则。

2026年5月25日,华为在IEEE国际电子器件会议上正式提出“韬(τ)定律”,这个名字取自《孙子兵法》“韬光养晦”与“文韬武略”之意,暗含华为在半导体领域积蓄力量、另辟蹊径的战略意图。


“韬定律”的核心主张是:将半导体性能增长的驱动力,从“尺寸缩小(L scaling)”转向“时间常数降低(τ scaling)”。这并非简单的技术修补,而是一场从底层物理逻辑到顶层系统架构的范式革命。

本文将深入拆解韬定律的技术内核、关键突破、落地实证以及它对全球半导体格局的深远影响。


一、为什么要提出“韬定律”?——摩尔定律的黄昏

要理解韬定律的价值,首先要看清它试图回答的困境。

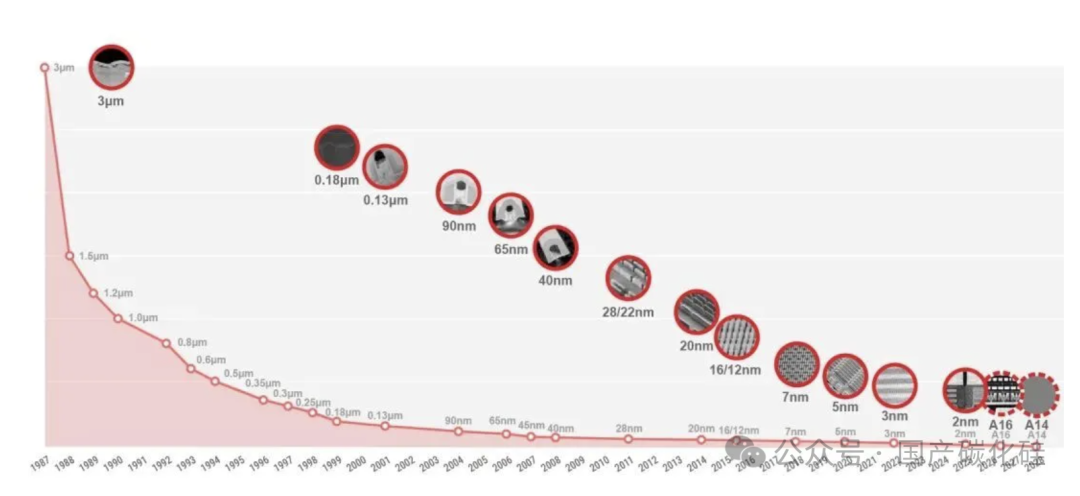

摩尔定律自1965年提出以来,一直遵循一个简单而有效的逻辑:晶体管尺寸越小,单位面积上集成的晶体管越多,性能越高,功耗越低。

摩尔定律:每18个月~24个月,芯片上的晶体管数量翻一倍、性能翻倍、成本减半


这个逻辑在过去的60年里被完美验证。但当制程推进到3nm、2nm甚至更低的物理极限时,问题出现了:

1. 物理极限逼近

  • 隧穿效应:当栅极长度小于3nm时,电子不需要“开关”就能直接穿过绝缘层,晶体管失去开关功能。

  • 原子尺度:3nm仅相当于12个硅原子并排的宽度,量子效应开始主导物理行为,传统晶体管模型失效。

2. 经济上的不可持续

  • 建厂成本飙升:一座3nm晶圆厂的投资超过200亿美元,相当于一个核电站的造价。

  • 研发回报递减:从5nm到3nm,性能提升约15%,但设计成本翻倍。台积电3nm的晶圆单价接近2万美元,能够承受这个价格的客户越来越少(目前只有苹果、英伟达等少数几家)。

3. 地缘政治的硬约束

  • 对于华为而言,还有一个更现实的困境:无法获得最先进的EUV光刻机和3nm制程代工服务。

  • 过去几年,华为麒麟芯片停留在“等效”7nm水平,而竞争对手已进入3nm时代。如果继续遵循摩尔定律的游戏规则,华为将永远处于“落后一代”的被动局面。


结论很清晰:继续在“尺寸缩小”这条赛道上竞赛,对华为而言既是物理上的死胡同,也是战略上的被动局面。必须换一条赛道。

这就是韬定律诞生的背景——不是华为主动选择“颠覆”,而是客观环境倒逼出来的创新突围。


二、韬定律的核心突破:从“缩小尺寸”到“压缩时间”

2.1 核心公式的重构


摩尔定律的数学表达(登纳德缩放定律)基本逻辑是:
L(特征尺寸)↓ → 面积↓ → 密度↑ → 延迟↓ → 频率↑ → 性能↑

华为提出的韬定律重新定义了增长引擎:

τ(关键路径时间常数)↓ → 逻辑深度↓ → 流水线效率↑ → 等效密度↑ → 系统性能↑

这里的“τ”在物理学中代表时间常数,是信号从A点到B点的总耗时。它包括:

  • 晶体管的开关延迟(器件层)

  • 互连线的RC延迟(电路/芯片层)

  • 跨芯片的数据搬运时间(系统层)

τ 本身的概念非常简单,它代表了电路中信号电压发生转变(充电或放电)的快慢程度,可以用基本公式 τ = 电阻R × 电容C 来计算。

韬定律的核心洞察是:用户最终感受到的性能,不取决于单个晶体管的开关速度,而取决于整个路径上所有环节的总耗时。

一个通俗的比喻:

  • 摩尔定律的思路:把城市里的房子(晶体管)越盖越小、越挤越密,这样单位面积可以住更多人。

  • 韬定律的思路:不改变房子大小,而是重新设计城市的道路系统、信号灯、交通调度,让每个人出行更快、通勤时间更短。

前者是“空间压缩”,后者是“时间压缩”。在空间压缩接近极限时,时间压缩的空间还大得很。

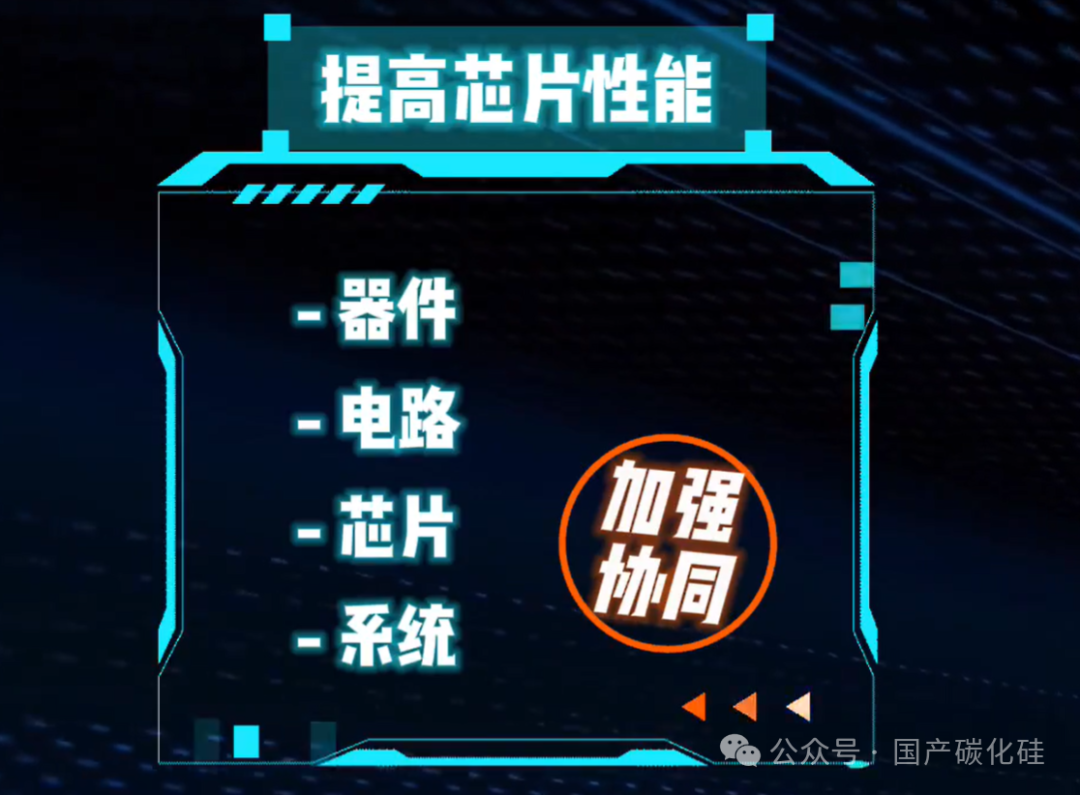

2.2 四层协同:一个贯穿全栈的统一优化目标

韬定律的独特之处在于,它是首个在从器件物理到数据中心的全计算栈上,建立统一优化目标的缩放原理

华为构建了一个四层协同的技术体系,每一层都在做一件事:降低τ(时间常数)。

层级
优化目标
核心策略
关键技术手段
第一层:器件层
降低晶体管的开关延迟和寄生效应
“修路”
优化源漏极电阻、降低栅极电容、引入新型沟道材料
第二层:电路层
降低逻辑门之间的互连延迟
“折叠”
(核心黑科技)
逻辑折叠——三维时序驱动布局,物理上缩短关键路径
第三层:芯片层
降低指令执行路径的冗余延迟
“调度”
全栈软硬协同设计,基于真实负载优化指令流
第四层:系统层
降低跨芯片、跨设备的数据搬运延迟
“联网”
统一内存编址、近存计算、光互连


这四层不是各自为政的独立优化,而是协同设计的整体架构。 例如,器件层的优化效果,可以在电路层被放大;芯片层的调度策略,可以反馈给系统层调整资源分配。


三、最核心的黑科技:逻辑折叠(Logic Folding)

在四层体系中,最具有突破性、最能体现华为技术代差的是第二层:逻辑折叠。

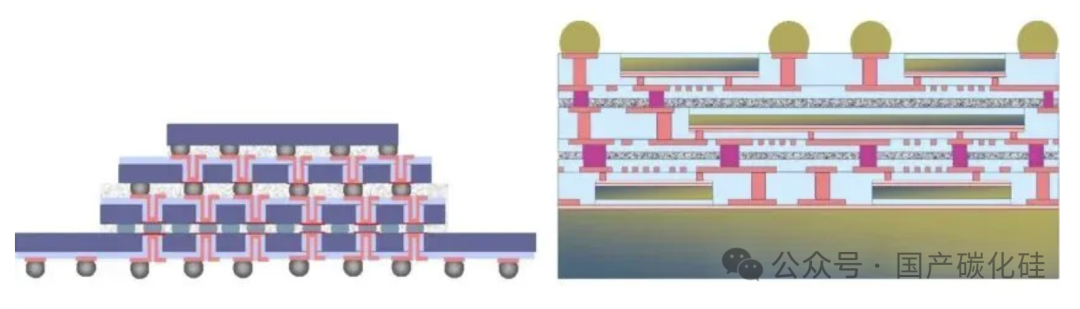

3.1 什么是逻辑折叠?

传统芯片设计中,逻辑电路被平铺在二维平面上。A模块计算完的结果,需要通过金属线“走”到B模块,走线的长度决定了延迟。

逻辑折叠的做法是:把原本平坦的逻辑路径,像折纸一样“折叠”起来,利用三维空间缩短走线距离。

具体来说:

  • 将关键路径上的逻辑门,从二维平面布局改为三维堆叠布局。

  • 利用硅通孔和层间互连技术,让信号“垂直穿越”而不是“水平绕行”。

  • 时序驱动的布局算法会主动识别那些“拖后腿”的长路径,并把它们“折”进三维空间。

3.2 为什么这是绕过光刻极限的关键?

逻辑折叠的美妙之处在于:它不改变晶体管的平面尺寸,只改变它们的空间排布。

  • 传统方案(摩尔定律):你需要在平面上把线画细、画密,这需要最先进的光刻机(EUV)。

  • 逻辑折叠(韬定律):你在三维空间里把线叠起来,对光刻精度的要求没有提高,但对封装和设计算法的要求大幅提高。

绕开光刻机极限的方式,不是“降维打击”,而是“升维设计”。 把竞争从“谁的光刻机更精密”转移到“谁的三维布局算法更聪明”。

3.3 量化的效果

根据华为披露的数据,在不改变制造工艺的前提下,单纯引入逻辑折叠技术:

  • 关键路径延迟降低:最高可达90%

  • 等效晶体管密度提升:55%

  • 互连功耗降低:约40%

这意味着,使用同样的生产线、同样的制程节点(比如等效7nm),采用逻辑折叠设计的芯片可以达到接近或超越更先进节点(如5nm、3nm)的性能表现。

一个形象的类比:

  • 摩尔定律像是在扩建高速公路(增加车道数)

  • 逻辑折叠像是在同一个立交桥上修多层匝道(增加垂直维度)

当地面已经没有空间扩建车道时,向上要空间是最聪明的选择。


四、实证检验:麒麟芯片的“55%密度跃升”

韬定律不是实验室里的概念验证。华为用6年时间、381款量产芯片验证了这条路径的可行性。

最具说服力的实证是即将在2026年秋季发布的新一代旗舰麒麟芯片

4.1 数据对比

指标
上一代麒麟芯片
新一代麒麟芯片(采用逻辑折叠)
提升幅度
制造工艺
相同
相同(固定制程节点)
——
晶体管密度
1.55亿/mm²
2.38亿/mm²
+55%
性能核能效比
基准
——
+41%
主频
基准
3.1GHz
重回主流旗舰水平

4.2 这个数据的意义

  • 55%的密度提升,完全不依赖更先进的光刻机,仅靠设计方法学的突破就实现了。

  • 在摩尔定律放缓的今天,一个制程节点的迭代(如从5nm到3nm)通常只带来30%-40%的密度提升。逻辑折叠一次贡献了55%,超过了“换一代工艺”的效果。

  • 主频重回3.1GHz意味着华为麒麟在手机SoC领域的性能差距已经大幅收窄,用户体验层面的落差基本消失。

4.3 核心结论

“设计复杂度”可以实质性替代“工艺先进性”。

这不是说工艺不重要了,而是说在工艺受限的条件下,通过极致的系统设计和架构创新,仍然可以走出另一条性能增长曲线。


五、韬定律对行业格局的深远影响

韬定律的提出,其战略意义甚至大于技术意义。它正在改变全球半导体产业的竞争规则。

5.1 重新定义竞争赛道

旧规则(摩尔定律时代)
新规则(韬定律时代)
谁的制程更先进,谁就赢了
谁的系统时延更低,谁就赢了
光刻机是核心壁垒
系统架构和设计工具是核心壁垒
代工厂掌握话语权
系统级设计公司掌握话语权
比拼资本投入(买光刻机、建厂)
比拼算法和人才(设计能力)

5.2 瓦解先进制程的垄断优势

台积电、三星等领先代工厂的护城河是什么?是它们拥有世界上最先进的光刻机和工艺配方。

但如果韬定律路线被证实是普适的——即“通过三维设计和全栈协同,可以用成熟工艺实现等效先进工艺的性能”——那么这些代工厂的垄断优势将受到直接挑战。

行业重心可能出现以下迁移:

  • 从“前道制造”向“后道封装”转移:三维堆叠、混合键合、芯片互联等封装技术的重要性将超过光刻精度。

  • 从“工艺驱动”向“设计驱动”转移:谁拥有最强的三维布局算法、时序优化工具、软硬协同设计能力,谁就占据价值链上游。

5.3 提出“技术叙事主权”

这是中国首次在全球半导体顶级学术会议上提出指导产业发展的新定律

过去几十年,半导体产业的演进逻辑由英特尔(摩尔定律)、IBM(登纳德缩放定律)、台积电(黄氏定律)等西方和台湾企业定义。行业的技术路线图、投资方向、研发优先级,都建立在这些“叙事”之上。

华为提出的韬定律,意味着中国开始参与定义下一代半导体的演进坐标系。这不是简单的“技术追赶”,而是“规则制定”层面的博弈。


六、韬定律面临的挑战与局限性

任何技术路线都不是万能的。韬定律在展现巨大潜力的同时,也面临现实挑战。

6.1 物理极限依然存在

设计优化可以弥补工艺代差,但无法彻底消除。

在超大规模AI训练、高性能计算等对绝对物理密度极其敏感的场景,如果基础制程落后太多(例如28nm vs 2nm),仅靠设计和封装优化,仍然存在天花板。

一个朴素的物理事实:三维堆叠的层数不可能无限增加(散热和供电会成问题),逻辑折叠的复杂度也不可能无限提升(设计时间和验证成本会失控)。

6.2 工具链缺失——最大瓶颈

这是韬定律路线面临的最现实问题。

现有的EDA工具(如Cadence、Synopsys、华大九天的工具链)是为平面芯片设计的。它们不支持“全尺寸逻辑折叠”意义上的三维时序驱动布局。

要实现华为设想的“从器件到系统”的全栈协同优化,需要:

  • 新一代三维EDA工具:能够处理数千亿晶体管的立体布局和时序收敛

  • 协同设计框架:让器件工程师、电路工程师、系统架构师在同一平台上协作

  • 标准化的三维互连接口:让来自不同厂商的折叠层可以混搭

这些工具目前都不成熟,需要全行业共同投入。

6.3 散热和良率的工程挑战

  • 散热问题:三层逻辑折叠产生的热量密度远高于平面芯片。传统的散热方案(顶部贴散热片)对深层逻辑效果有限。需要芯片级液冷、背面供电等新技术。

  • 良率问题:每一层折叠都增加了一次键合步骤,每个键合步骤都引入了新的缺陷风险。如何在高折叠层数下保持可接受的良率,是一个工程难题。


七、结论:韬定律的历史定位

华为的“韬定律”不是要“取代”摩尔定律,而是在摩尔定律物理极限逼近的情况下,提供一条并行的发展路径

它的本质是:从“以尺寸换性能”切换到“以时间换性能”

  • 摩尔定律:通过不断提升光刻精度,在单位面积上塞入更多晶体管。

  • 韬定律:通过不断优化三维布局和全栈协同,在单位时间内完成更多计算。

对于全球半导体产业,韬定律提供了一个重要的启示:先进制程不是唯一的出路。 在物理极限和经济成本的双重约束下,系统级的设计创新将成为未来十年最重要的增长引擎。

对于华为而言,韬定律是在极端外部压力下走出的技术突围之路。它向行业证明:即便在最困难的领域,设计能力、算法积累和系统思维,仍然是可以打破物理围墙的“软实力”。

当然,韬定律的成功还需要时间和更多产品的验证。但有一点是确定的:它已经改变了半导体产业关于“如何推动性能增长”的根本思考方式。而这,正是“韬”字的真正内涵——不在于一战定胜负,而在于开辟一条让对手难以跟上的新棋局。
