设计SiC MOSFET的栅极电阻，本质上是在开关速度（表现为损耗）和电压/电流应力（表现为电磁干扰和尖峰）之间寻找最优平衡。较小的电阻：优点是能更快地给栅极电容充放电，从而降低开关损耗；但缺点是会因高 dV/dt 和 di/dt 而夸大电压过冲和震荡的风险。较大的电阻：优点是减缓开关速度，有效抑制电压过冲和震荡，改善EMI；缺点是增加开关损耗，降低系统效率。

因此调整 SiC MOSFET 驱动电阻（Rg(on)、Rg(off)）的核心是在开关损耗、电压 / 电流尖峰、振荡、EMI 与器件安全之间做权衡。主要观测Vgs（栅源电压）、Vds（漏源电压）、Id（漏极电流） 三类波形，通过关键参数判断并修正驱动电阻Rg。

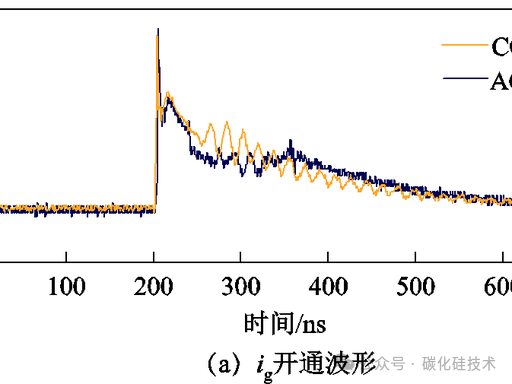

首先看栅源电压波形，如下图。其核心观测点有以下几点：

过冲 / 下冲幅值：开通时，Vgs 尖峰>±25V易击穿栅氧；关断时，负压下冲<-10V易损坏器件。

振荡：振荡次数 > 3~5 圈、衰减慢 → EMI 差、米勒平台不稳。

米勒平台：平台时间过长 → 开关慢、损耗大；平台抖动 / 振荡 → 串扰、误导通风险。

上升 / 下降沿斜率：沿过陡 → 振荡强；过缓 → 损耗大。

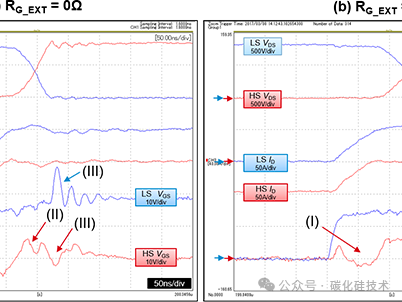

其次是漏源电压波形，如下图。其核心观测点有以下几点：

关断过冲（尖峰）：过冲 > 母线电压 1.2~1.3 倍 → 器件超应力。

振荡：高频振荡（> 10 MHz）→ EMI、误触发。

下降沿（开通）du/dt：du/dt 过大 → 米勒串扰、Vgs振荡。

电压跌落 / 反弹：开通时异常跌落、关断时二次反弹 → 驱动不足或寄生振荡。

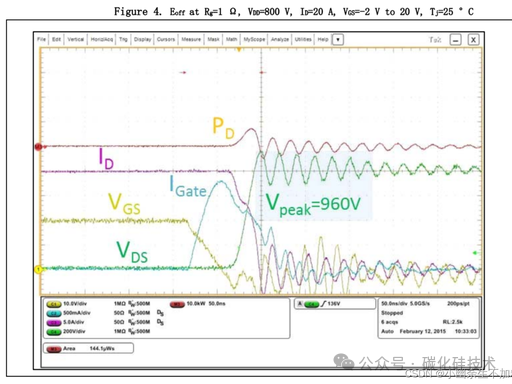

最后是漏极电流波形，如下图。其核心观测点如下：

开通电流尖峰（过冲）：尖峰 > 额定电流 1.5~2 倍 → 器件应力、二极管反向恢复差。

电流振荡：与 (V_{ds}) 谐振 → 增大损耗、EMI。

上升 / 下降沿 di/dt：di/dt 过大 → 强振荡；过小 → 损耗大。

拖尾电流：SiC MOS 基本无拖尾，出现明显拖尾 → 驱动异常。

当波形出现异常时，我们需要根据具体的波形情况对驱动电阻进行调整。总结如下：

1. 开通驱动电阻Rg(on)调整

现象：Vgs荡强、Vds振荡、Id尖峰大。可以通过增大Rg(on)，减慢开通速度、降低 di/dt、du/dt，抑制振荡与尖峰，这样一来开通损耗Eon就会上升。

现象：开关太慢、米勒平台长、Eon大、频率上不去。可以减小Rg(on)，加快开通、降低损耗，但是这样就的风险就是会出现振荡、尖峰、EMI 恶化。

2. 关断驱动Rg(off) 调整

现象：Vds关断过冲大、振荡强、串扰严重。此时增大Rg(off)，可以减缓关断电压上升、抑制过压与振荡。同样，这样就会增加关断损耗Eoff。

现象：关断太慢、拖尾（异常）、Eoff大、频率受限。这是可以减小(Rg(off)，加快关断、降低损耗。风险就是会有过压尖峰、串扰加剧。

驱动电阻推荐值通常为：导通电阻 Rg(on)：5Ω~15Ω。关断电阻 Rg(off)：2Ω~10Ω。关断通常更敏感，常用更小电阻

下面针对一些典型波形问题与对应驱动电阻Rg调整做了简单归纳。

1）栅极振荡Vgs

原因：Rg太小，加上栅回路寄生电感Lgs谐振。

对策：增大Rg；必要时并联100pF~2nF栅电容。

2）关断Vds过冲严重

原因：Rg(off)太小、di/dt 过大、主回路杂散电感大。

对策：增大Rg(off)；优化 Layout 减小杂散电感。

3）开通Id尖峰过大

原因：Rg(on)太小、di/dt 过高、续流二极管反向恢复强。

对策：增大Rg(on)；改用 SiC 续流二极管。

4）米勒平台抖动 / 串扰（桥臂）

原因：Rg太小、du/dt 过高、米勒电容耦合强。

对策：增大Rg；加负压关断（-3~-5 V）、米勒钳位。

5）开关损耗过大、频率受限

原因：Rg太大、开关边沿过缓。

对策：减小Rg；换用强驱动芯片（>5 A 能力）。

实际调试时，建议按以下顺序逐步验证：

确认测量套：确认电压探头精准度并正确补偿，尽量缩短地线形成最小环路。

设定基准：先从一个推荐起始值（如开启10Ω，关断5Ω）的驱动电阻开始，记录初始波形。

逐次调整：以小幅（如2-5Ω）改变驱动电阻，同时观察波形变化。或者进行双脉冲测试：测Vgs、Vds、Id，记录过冲、振荡、上升 / 下降时间、损耗。

捕捉关键的Vds波形：优化时也需要密切观察Vds和Vgs的波形。理想的波形是方波，在顶端和底部应平坦，尖峰小，且上升/下降沿无严重过冲或振荡。

检查：检查Vds，Vgs的上升/下降沿，确保没有显著的过冲或振荡。

均衡：在获得理想的开关波形后，如果可以，在满功率下运行并测量效率，确认损耗在可接受的范围内。

总而言之，栅极电阻的选型和优化是一个权衡开关损耗和电压/电流应力的过程。通过仔细设计、实验调试，并结合对PCB布局和驱动外设的优化，才能充分发挥碳化硅器件的卓越性能，实现高效可靠的功率系统。
