硬核解析 | 爱仕特全系SiC 器件赋能 SST 固态变压器,已实现多家SST厂商装机运行
来源: | 作者:小明同学 | 发布时间: 2026-07-13 | 283 次浏览 | 🔊 点击朗读正文 ❚❚ | 分享到:

在新型电力系统、直流配网、新能源并网与大型储能场景加速落地的当下,固态变压器(SST,电力电子变压器) 凭借高频化、小型化、智能化、电能质量可控等优势,逐步替代传统工频变压器,成为电网升级的核心装备。而 SST 实现高频高效运行的核心载体,正是碳化硅(SiC)MOSFET 第三代宽禁带功率器件。

相信大家对爱仕特科技不会陌生(国内前10的碳化硅IDM厂商),今天,我们结合爱仕特(AST)五款已在国内多家SST厂商装机量产的主流 SiC 单管、功率模块产品参数,深度拆解器件核心特性、适配 SST 的底层逻辑、应用原理及差异化优势,为电力电子工程师、系统集成商提供选型与应用参考。


一、先搞懂:SST 固态变压器工作原理与核心器件需求

1. SST 基础工作原理

传统变压器依靠 50/60Hz 工频电磁感应实现变压,体积庞大、功能单一、无法主动调控电能质量。SST 彻底摒弃工频架构,采用AC-DC + 高频 DC-DC 隔离 + DC-AC三级拓扑结构运行:

  1. 输入级

    工频交流电整流为高压直流母线电压;
  2. 核心隔离级

    (最关键):高压直流通过功率器件逆变为8~100kHz 高频交流电,经高频隔离变压器完成电气隔离与变压;
  3. 输出级

    高频交流电再次整流 / 逆变,输出适配负载的交直流电。

高频是 SST 小型化、高功率密度的核心 —— 变压器体积与工作频率近似成反比,频率越高,磁芯、绕组体积越小,整机轻量化优势越明显。

2. SST 对功率器件的硬性要求

SST 长期工作在高压、大电流、高频、高温复合工况下,对功率器件提出四大核心要求,也是 SiC 器件替代传统硅基 IGBT、MOSFET 的核心原因:

  1. 高耐压

    适配中高压直流母线,主流母线电压 800V~1700V,要求器件耐压≥1200V;
  2. 低损耗

    高频工况下开关损耗、导通损耗必须极低,否则整机效率骤降、散热压力剧增;
  3. 高频特性优异

    关断拖尾电流,支持 20kHz 以上高频持续运行;
  4. 高载流 + 耐高温

    大电流持续输出,结温耐受能力强,适配密闭机柜、大功率模组散热环境;
  5. 低杂散电感

    模块封装电感小,抑制高频尖峰电压,提升系统稳定性。

传统硅基 IGBT 存在关断拖尾电流,开关损耗大,最高工作频率普遍低于 3kHz,无法满足 SST 高频需求;而 SiC MOSFET 作为单极型器件,从材料层面解决了这一痛点,成为 SST 的首选器件。

二、爱仕特五大 SiC 器件全参数解析 & SST 适配性分析

本次分析涵盖爱仕特单管、半桥模块、三电平模块五大主流产品,覆盖 1200V~3300V 全电压等级、80A~380A 全电流档位,适配小功率分布式 SST、中压兆瓦级 SST 等不同场景。

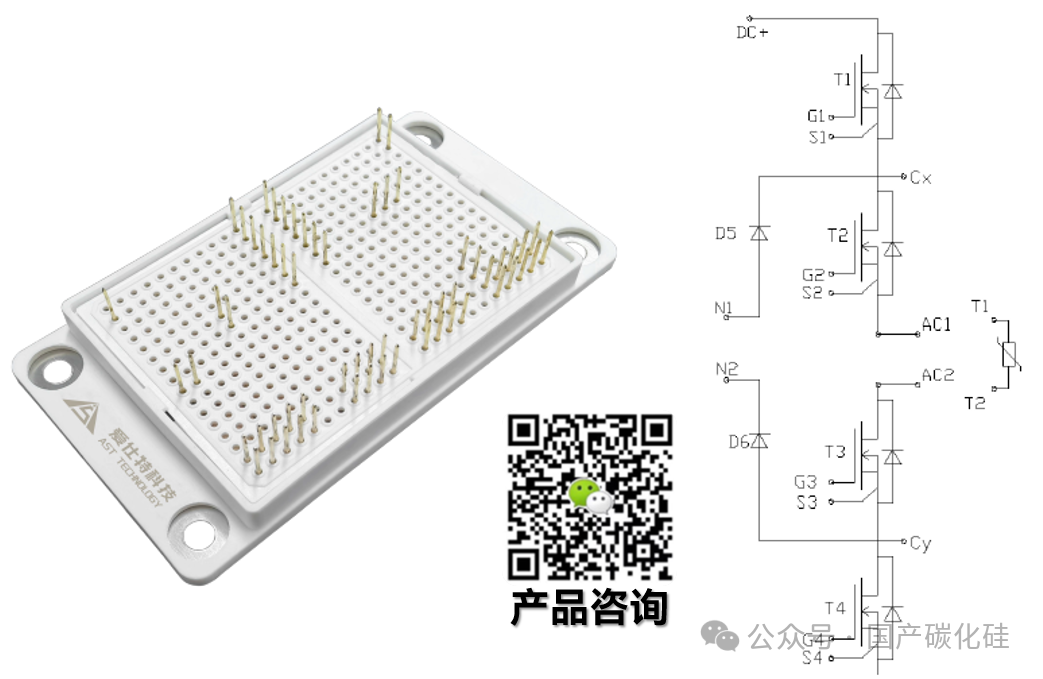

(一)三电平 SiC 模块:ASR4N1200HEP04-X(1200V/380A,4mΩ)


1. 核心参数亮点

  • 额定耐压:1200V,连续漏极电流:380A(25℃)、300A(75℃),脉冲电流 600A;
  • 导通电阻 RDS (on):典型值4.0mΩ(最大值 5.0mΩ),超低导通损耗;
  • 开关特性:总栅极电荷 QG=824nC,开通损耗 Eon=22mJ、关断损耗 Eoff=20mJ,无 MOSFET 关断拖尾电流
  • 封装与结构:三电平拓扑专用模块,HEP 封装,内置 NTC 温度传感器、氮化硅(Si₃N₄)绝缘层,杂散电感仅 10nH;
  • 温度特性:最高结温 175℃,结 - 散热器热阻 0.14℃/W,散热性能优异;
  • 二极管特性:体二极管反向恢复电荷 QRR 仅 2.5μC,反向恢复损耗极低。

2. 适配 SST 的核心优势 & 应用原理

该产品为爱仕特三电平专用 SiC MOSFET 模块,精准匹配三电平拓扑 SST(中高压配网、大型光伏并网 SST 主流拓扑)。

1)三电平拓扑天生适配,简化系统设计
SST 高压侧常采用三电平拓扑降低单器件承压,该模块原生集成三电平电路结构,无需外部搭建分立器件,减少布线杂散电感,规避高频电压尖峰,提升系统耐压裕量。

  1. 2)超低损耗,拉高 SST 整机效率

    4mΩ 极致导通电阻大幅降低大电流工况下的传导损耗;无拖尾电流 + 极小反向恢复电荷,彻底解决高频工况下的开关损耗痛点。在 800V 直流母线、400A 额定电流工况下,开关损耗可控,支撑 SST 工作在30~60kHz 高频区间,高频变压器体积缩减 70% 以上。

  2. 3)低杂散电感 + 高绝缘可靠性,高压工况更安全

    10nH 超低杂散电感是高频大功率模块的核心优势,高频开关时电压尖峰被有效抑制,配合 4.2kV 绝缘耐压,完美适配中高压 SST 电气隔离要求;氮化硅内部绝缘层相比传统氧化铝,导热、抗热循环能力更强,适合 SST 长期不间断运行。

  3. 4)内置 NTC 温控,实现整机热管理

    模块集成 NTC 温度传感器(25℃阻值 5kΩ),可实时采集结温,配合 SST 主控系统实现过温保护、功率降额,避免高温失效,提升设备运行稳定性。

典型应用场景:10kV 级配网 SST、大容量储能并网 SST、三电平架构光伏 SST。

(二)半桥 SiC 模块:ASR5P3N1200MEP2B-X(1200V/300A,5.3mΩ)


1. 核心参数亮点

  • 额定耐压:1200V,连续漏极电流 300A(25℃)、220A(75℃),脉冲电流 440A;
  • 导通电阻:典型 5.3mΩ(最大 6.7mΩ),兼顾损耗与成本;
  • 开关参数:QG=618nC,开通损耗 7.1mJ、关断损耗 7.9mJ,开关速度快;
  • 封装:MEP 半桥模块,杂散电感 10nH,内置 NTC 测温,工作温度范围 - 40℃~150℃;
  • 体二极管:反向恢复电荷 QRR=1839nC,反向恢复时间 96ns,高频续流损耗低。

2. 适配 SST 的核心优势 & 应用原理

标准半桥拓扑模块,是 SST 隔离级双有源桥(DAB)DC-DC 变换器的主流选型,DAB 拓扑是 SST 实现功率双向流动的核心架构。

  1. 半桥集成设计,简化 DAB 拓扑搭建

    SST 隔离级 DAB 变换器需要对称半桥电路实现双向能量传输,该模块单颗集成两路 SiC MOSFET,直接替代多颗分立器件,减少 PCB 布线复杂度,降低系统故障率。
  2. 均衡的损耗特性,适配中功率 SST

    5.3mΩ 导通电阻 + 毫焦级开关损耗,在 20~50kHz 常规高频下,整机综合损耗远低于硅基 IGBT。SST 可稳定实现功率双向流动,适配储能系统 “充电 - 放电”、微网潮流调度场景。
  3. 紧凑封装 + 轻量化,提升功率密度

    MEP 封装体积小巧,搭配 10nH 低杂散电感,在分布式 SST、户外一体化 SST 中,助力设备小型化,满足户外机柜、柱上式变压器的安装要求。

典型应用场景:工商业储能 SST、直流微网 SST、充电桩集群配套 SST。

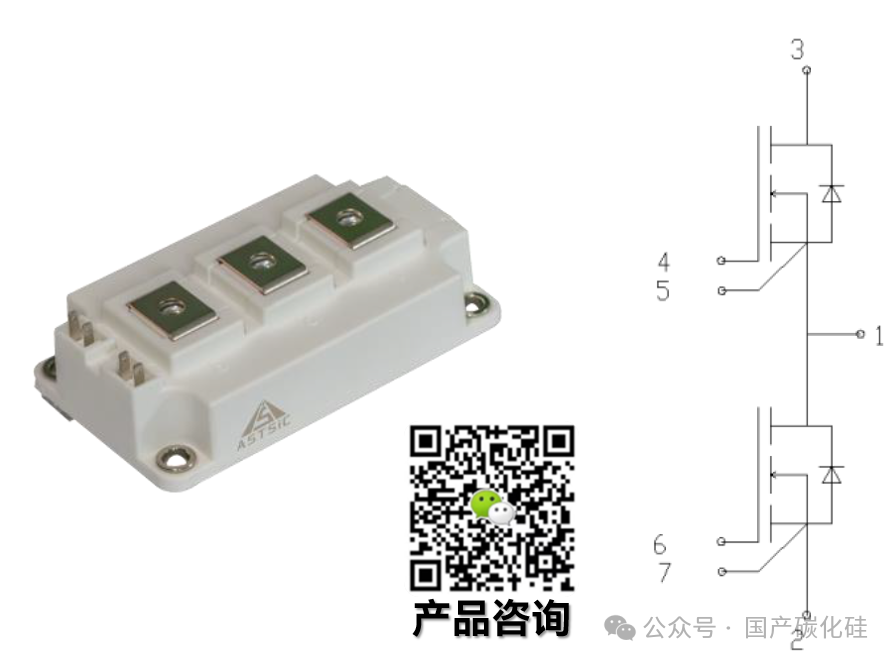

(三)半桥 SiC 模块:ASC300N1700ME3(1700V/300A,8.7mΩ)

1. 核心参数亮点


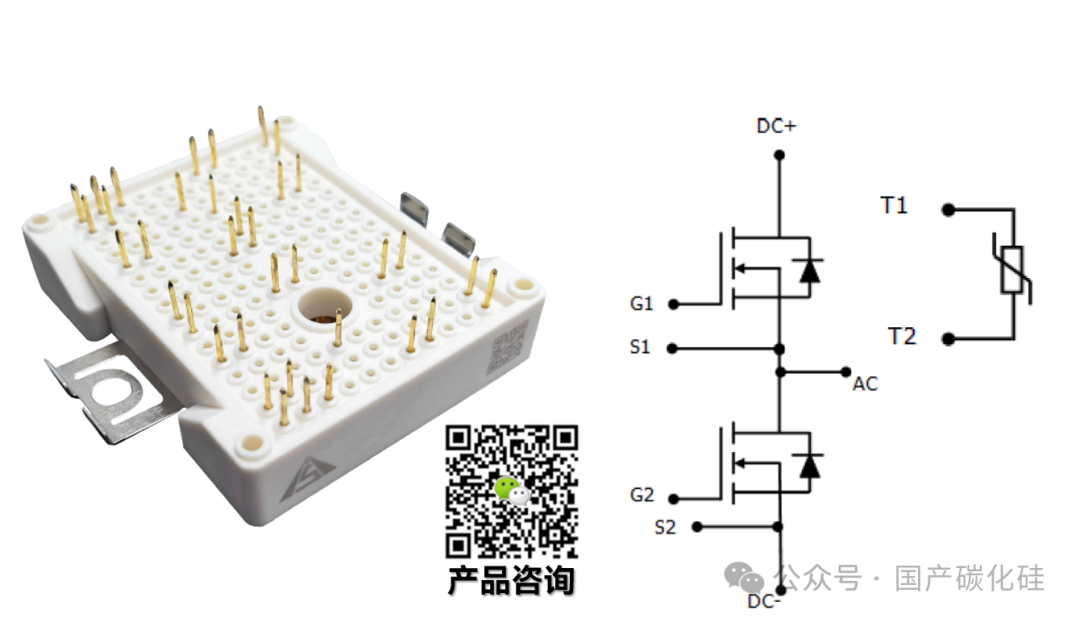

  • 图片
    超高耐压:1700V,直击中高压 SST 痛点,连续电流 300A,脉冲电流 600A;
  • 导通电阻:8.7mΩ,高压器件中导通损耗表现优异;
  • 开关特性:QG=504nC,开通损耗 14.6mJ、关断损耗 8.3mJ,开关速度快;
  • 封装:行业标准 62mm ME3 封装,铜基板 + 氮化硅绝缘,杂散电感 20nH,绝缘耐压 4.2kV;
  • 二极管特性:反向恢复时间仅 43ns,QRR=2754nC,高频续流能力强;
  • 耐温:最高结温 175℃,抗热冲击能力突出。

2. 适配 SST 的核心优势 & 应用原理

1700V 高压半桥模块,专为高压直流母线 SST设计,解决高母线电压下器件耐压不足、降额过大的问题。

  1. 1700V 高耐压,放宽系统降额设计

    中压配网 SST 直流母线电压常达到 1200V~1400V,1200V 器件需大幅降额使用,而 1700V 器件耐压裕量充足,无需过度降额,器件利用率提升 30% 以上,同时规避宇宙射线引发的单粒子烧毁风险,提升长期可靠性。
  2. 适配高压高频 DC-DC 隔离级

    在 1200V 母线、150A 工况下,开关损耗控制在 15mJ 以内,支持 SST 工作在 40~80kHz 高频。高频变压器采用纳米晶磁芯后,整机功率密度可达传统工频变压器的 5~8 倍。
  3. 标准 62mm 封装,行业兼容性强

    采用电力电子行业通用 62mm 模块封装,兼容主流散热器、驱动电路,工程师可快速完成国产化替代,缩短 SST 研发周期。

典型应用场景:15kV 中压配网 SST、轨道交通牵引 SST、大型风电并网 SST。

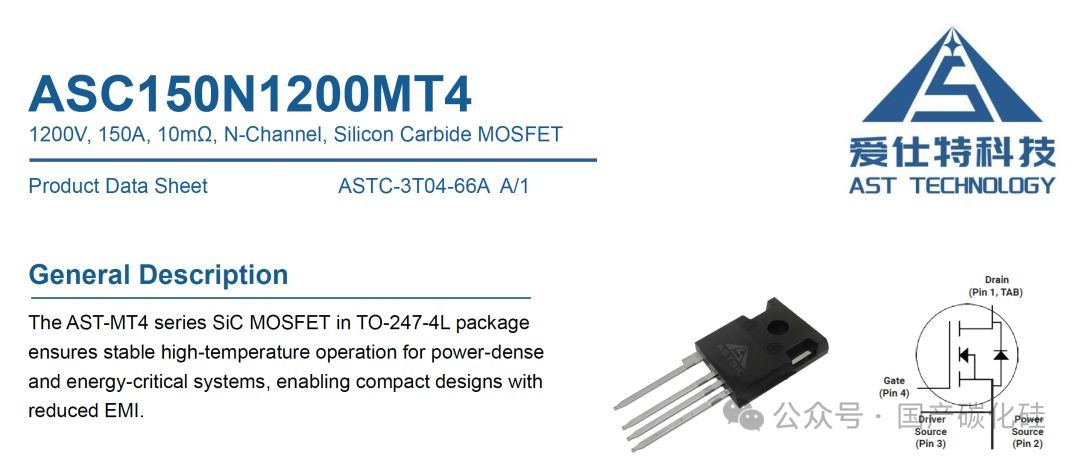

(四)TO-247 封装 SiC 单管:ASC150N1200MT4(1200V/150A,10mΩ)


1. 核心参数亮点

  • 耐压 1200V,连续电流 150A(25℃)、105A(100℃),脉冲电流 330A;
  • 导通电阻:典型 10mΩ(最大 12.5mΩ),第四代 SiC 芯片技术;
  • 封装:TO-247-4L(开尔文源极),独立驱动源引脚,抑制驱动振荡;
  • 动态参数:QG=298nC,输入电容 7980pF,开关延时短,开通 / 关断延时仅 36ns/80ns;
  • 热阻:结 - 壳热阻 0.24℃/W,散热适配常规风冷方案。

2. 适配 SST 的核心优势 & 应用原理

单管器件,主打中小功率 SST、多路并联拓扑、辅助电源级应用,灵活性拉满。

  1. 开尔文封装,优化高频驱动

    TO-247-4L 独立驱动源极,消除功率回路对驱动信号的干扰,高频下驱动波形无振荡,保障 SST 开关动作精准,降低 EMI 干扰,简化滤波电路设计。
  2. 易并联、拓扑灵活,适配小功率分布式 SST

    单管可多颗并联扩容,无需更换模块,适合 50kW~200kW 小功率 SST、分布式光伏微型 SST。同时可用于 SST 输入级整流、输出级逆变辅助支路。
  3. 第四代 SiC 芯片,高温稳定性强

    175℃最高结温,在密闭散热一般的小型 SST 设备中,仍能稳定运行;阈值电压 2.8V(典型值),驱动兼容性强,通用 SiC 驱动芯片即可匹配。

典型应用场景:户用光伏微型 SST、楼宇直流配电 SST、SST 内部辅助变换器。

(五)TO-247 高压 SiC 单管:ASC80N3300MT4(3300V/80A,40mΩ)

1. 核心参数亮点

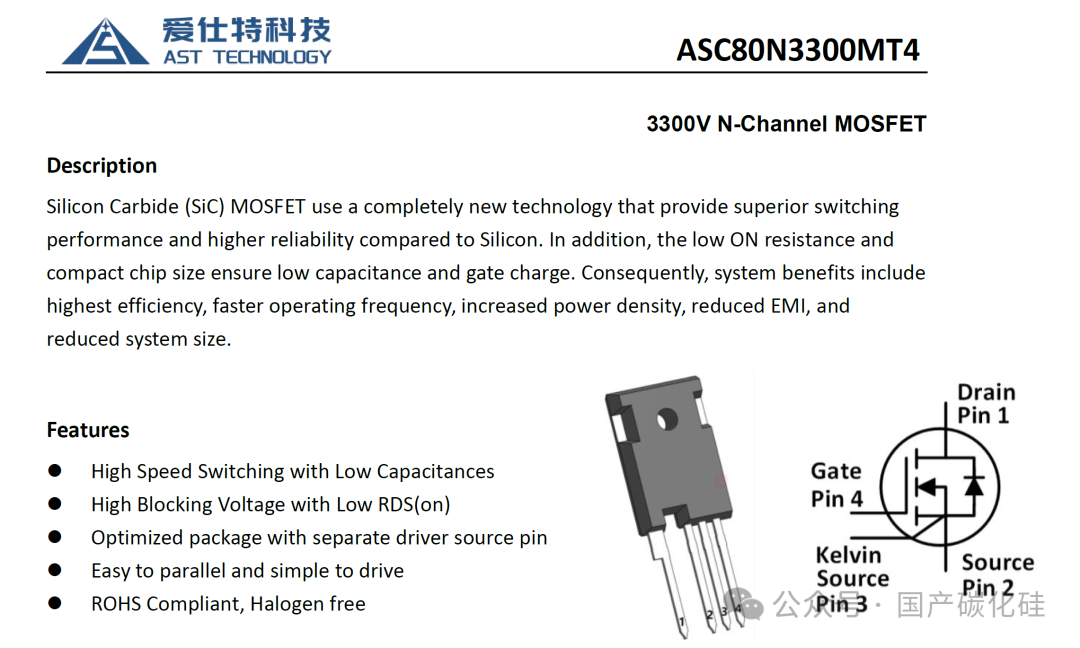

  • 图片
    超高耐压:3300V,行业高压 SiC 单管标杆,击穿电压≥3300V;
  • 电流规格:连续电流 80A(25℃)、56A(100℃),脉冲电流 225A;
  • 导通电阻:40mΩ(25℃),175℃高温下 68mΩ,高压下损耗可控;
  • 开关特性:开通能量 2.08mJ、关断能量 0.78mJ,开关速度极快;
  • 封装:TO-247-4L 开尔文封装,工作温度 - 55℃~175℃,耐高低温冲击。

2. 适配 SST 的核心优势 & 应用原理

3300V 超高压单管,专为高压输入端、级联式 SST设计,面向高压输电、特种电力场景。

  1. 3300V 耐压,适配高压级联拓扑

    高压输电 SST 常采用多电平级联架构,单器件需承受 2000V 以上电压,3300V 器件提供充足耐压裕量,是高压输入级整流、级联单元的核心器件,替代传统高压 IGBT 模块。
  2. 极低开关损耗,支撑超高频运行

    单极型 SiC 特性消除拖尾电流,在高压工况下开关损耗远低于硅基器件,支持级联 SST 工作在 30kHz 以上,解决高压设备体积庞大的痛点。
  3. 宽温域工作,适配极端工况

    -55℃~175℃超宽温度范围,可用于户外高压基站、野外输电 SST,耐受严寒、高温等复杂环境。

典型应用场景:35kV 高压输电级联式 SST、航空 / 航天特种 SST、高压试验电源 SST。

三、爱仕特 SiC 器件赋能 SST 的五大通用核心价值

结合以上五款产品特性,我们总结爱仕特全系列 SiC 器件相对于传统硅基器件,在 SST 系统中形成的五大核心竞争力,也是 SST 实现升级的底层逻辑:

1. 高频化:突破工频桎梏,实现设备小型化

所有 SiC 器件均无关断拖尾电流,开关速度是硅基 IGBT 的 10 倍以上,支持 SST 从传统 50Hz 工频升级至20~100kHz 高频运行。根据电磁感应原理,频率提升后,高频变压器、电感、电容等无源器件体积大幅缩减,SST 整机体积、重量可降低 60%~80%,真正实现 “以光代重”,适配城市狭小配电空间、车载牵引等场景。

2. 低损耗:提升整机效率,降低散热成本

SiC 材料临界击穿电场是硅的 10 倍,导通电阻做到毫欧级,导通损耗 + 开关损耗双重降低。搭载爱仕特 SiC 器件的 SST,整机转换效率可达98.5%~99.2%,比传统硅基方案提升 1.5%~3%。在兆瓦级长期运行场景下,每年节电效益显著;同时损耗降低直接减少发热量,散热器体积、散热风扇功耗同步下降,进一步压缩设备成本与体积。

3. 高耐压 + 高载流:覆盖全电压等级 SST 场景

产品矩阵覆盖1200V/1700V/3300V三大主流耐压,电流覆盖 80A~380A,单管、半桥、三电平模块多形态布局,可一站式满足微型分布式 SST、中压配网 SST、高压输电 SST、轨道交通 SST全场景选型,实现高低压全链路国产化替代。

4. 高可靠性:耐高温、抗冲击,适配工业长期运行

全系产品最高结温可达 175℃,搭配氮化硅绝缘基板(模块系列)、优质铜基板,热导率高、抗热循环能力强;模块内置 NTC 温度传感器,可实现实时测温、过温保护;低杂散电感封装抑制高频电压尖峰,大幅降低器件击穿风险,满足工业级设备 10 年以上不间断运行要求。

5. 拓扑适配性强:简化电路设计,缩短研发周期

针对 SST 主流的三电平、半桥 DAB、级联多电平拓扑,爱仕特推出对应专用模块;单管采用通用 TO-247-4L 开尔文封装,驱动、并联方案成熟。工程师无需额外适配器件拓扑,可直接基于标准器件搭建 SST 系统,大幅缩短项目研发与落地周期。

四、选型指南:不同 SST 场景对应爱仕特 SiC 器件推荐

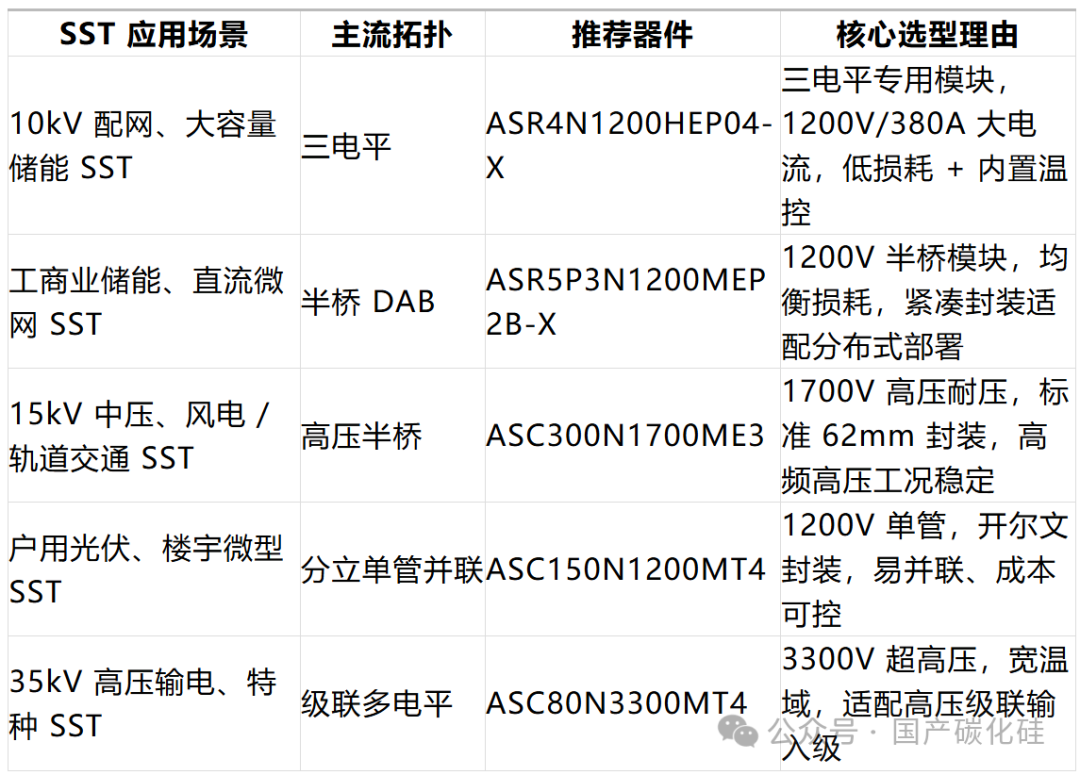

五、总结

固态变压器(SST)是新型电力系统的核心装备,而SiC 碳化硅器件是 SST 实现高频、高效、小型化、智能化的 “心脏”。


爱仕特科技依托全栈 SiC 芯片设计、封装技术,打造了覆盖单管、半桥模块、三电平模块的完整产品矩阵,电压等级从 650V 延伸至 3300V,电流覆盖1A~1800A,团队来自比亚迪,在江苏南通自建晶圆厂,有深圳坪山自有车规级模块封测工厂,累计出货数量超数千万只,工业碳化硅模块出货量国内前三,精准匹配不同拓扑、不同功率等级的 SST 设备需求。

从参数来看,全系产品凭借超低导通电阻、极小开关损耗、无拖尾电流、高耐温、低杂散电感五大 SiC 原生优势,解决了传统硅基器件无法突破的高频损耗、体积庞大、耐压不足等痛点,助力 SST 从实验室走向大规模商业化落地。

在电网升级、新能源并网、储能、轨道交通等产业浪潮下,国产化 SiC 功率器件将持续发力,推动 SST 技术全面普及,重构全球电力变换新格局。

欢迎行业专业人士交流~抛砖引玉 . 筑巢引凤
