绝缘耐压 | 碳化硅功率模块绝缘耐压全解析:行业要求、测试方法与高海拔挑战
来源: | 作者:小明同学 | 发布时间: 2026-07-11 | 233 次浏览 | 🔊 点击朗读正文 ❚❚ | 分享到:

引言

随着碳化硅(SiC)功率半导体技术的快速发展,其在新能源汽车、轨道交通、光伏逆变器等领域的应用日益广泛。然而,SiC器件的高耐压特性、高温运行能力对功率模块的绝缘系统提出了前所未有的挑战。本文将基于现有公开资料,系统梳理碳化硅功率模块绝缘耐压的行业标准、测试方法、影响因素及高海拔环境下的特殊要求。


一、碳化硅功率模块绝缘耐压的行业一般要求

1.1 基本绝缘电压要求

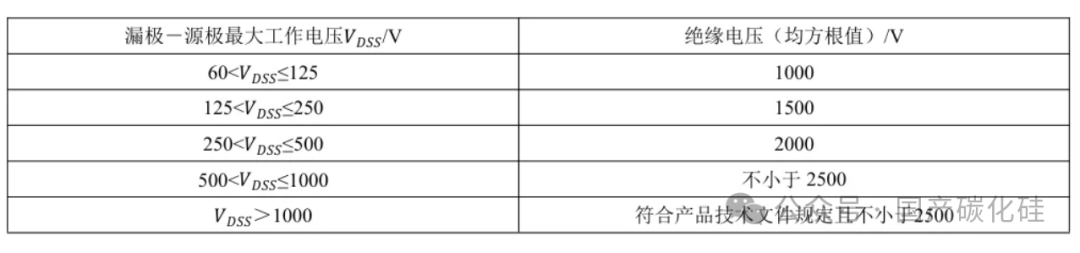

根据中华人民共和国工业和信息化部发布的《电动汽车用碳化硅基金属氧化物半导体场效应晶体管功率模块技术规范》标准4.2.6规定,对于带高低压隔离的碳化硅MOSFET功率模块,动力端子与外壳、动力端子与信号端子之间的绝缘电压试验电压为工频电压,持续时间为1min,试验过程中模块无击穿现象,漏电流限制应符合产品技术文件规定。


绝缘电阻要求为动力端子与外壳、动力端子与信号端子之间的绝缘电阻不得小于100MΩ。

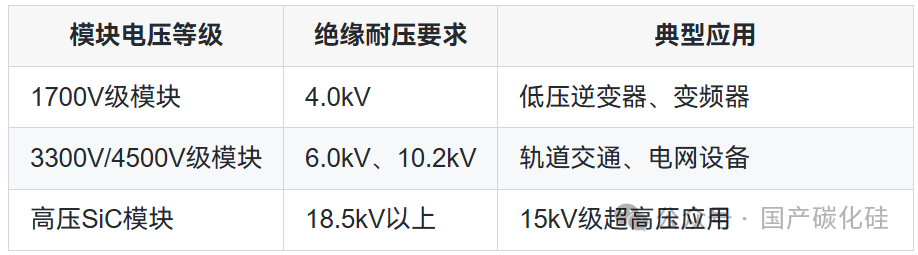

1.2 常见绝缘耐压等级

从行业应用数据来看,功率模块的绝缘耐压等级主要包括:


在轨道牵引变流器高压IGBT模块选型中,直流侧电压为DC600V/DC750V时,绝缘耐压为4.0kV;直流侧电压为DC1500V时,绝缘耐压为6.0kV;直流侧电压为DC3000V时,绝缘耐压为10.2kV。

此外,部分高压产品如4500V IGBT模块的交流隔离电压可达10.2kV。

1.3 行业特殊标准

功率模块安装采用Press-fit压接安装力40-80N,爬电距离≥11.5mm符合IEC61800-51标准。绝缘耐压测试要求模块隔离电压3000V,AC系统绝缘测试≥2500V。


二、绝缘耐压测试方法

2.1 基本测试流程

绝缘耐压测试的标准流程包括:

  1. 测试前准备

    按照设定的参数配置高压测试仪,确保所有测试设备接线正确。
  2. 加压测试

    打开高压测试仪,对功率模块施加规定电压。
  3. 结果判定

    观察测试结果,确认模块绝缘耐压是否符合要求。
  4. 测试结束

    关闭高压测试仪,拆除测试线缆、电源和接地线。

2.2 工频耐压试验

根据《电动汽车用碳化硅基金属氧化物半导体场效应晶体管功率模块技术规范》,绝缘电压试验电压为工频电压,持续时间为1min,试验过程中碳化硅MOSFET功率模块无击穿现象,漏电流限制应符合产品技术文件规定。

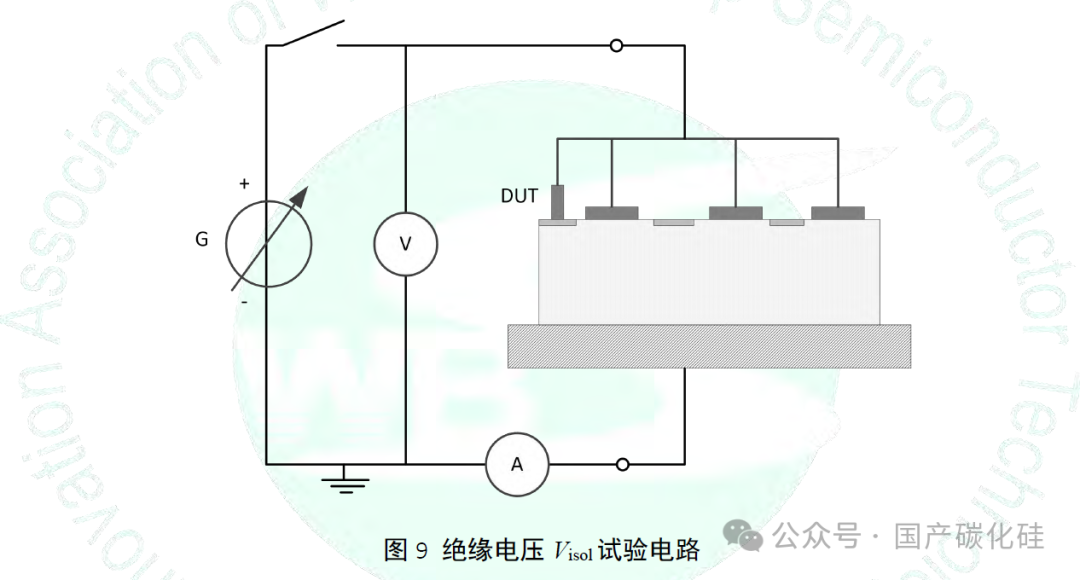

测试电路包含待测设备(DUT)、电压表(用于测量电压)、电流表(用于测量电流)及接地端(G),确保测试过程安全性和准确性。


2.3 局部放电测量

在高电压等级功率模块测试中,常伴随局部放电测量环节。根据相关标准,测试程序包括:

  • 从0开始,首先施加1.2Uₘ/√3电压持续T₁=10分钟
  • 随后进行"老练"处理,保持T₂=20分钟
  • 电压升至目标值,保持T₃=1分钟,进行局部放电测量
  • 继续升至更高电压保持T₄=30分钟,最后再次进行局部放电测量


三、影响功率模块绝缘耐压的因素

3.1 材料特性因素

3.1.1 DBC陶瓷基板

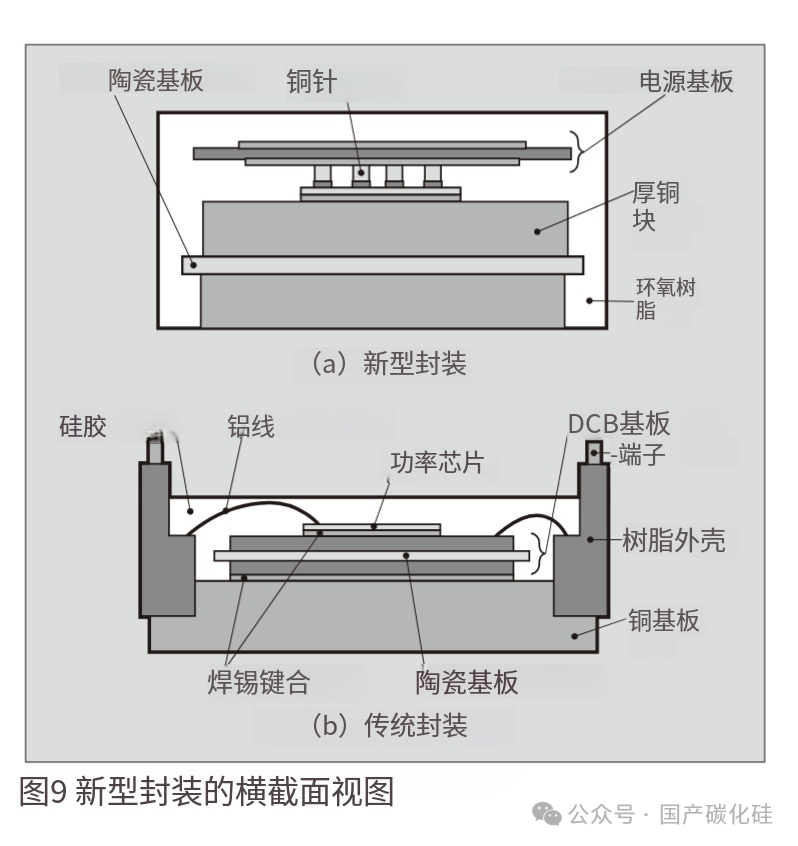

DBC(Direct Bonded Copper)陶瓷基板和硅凝胶(灌封材料)是功率模块内部主要的绝缘材料。


  • 氧化铝(Al₂O₃)

    ‍成本低、热膨胀系数与硅相近,广泛用于DBC板
  • 氮化硅(Si₃N₄)

    ‍具有更高的导热性,可用于更高端模块
  • 氮化铝(AlN)

    ‍导热性能好但价格高

DBC陶瓷电路板具有机械强度高、导热率高、绝缘性好、热循环性能优异等优点。

3.1.2 灌封材料

  • 硅凝胶

    功率模块内部常用灌封材料,提供电气绝缘和机械保护
  • 高温塑封材料

    传统硅基芯片封装材料耐温低于200℃,无法满足碳化硅高温运行需求,需要研发适用于高温工况的材料
  • 玻璃

    良好的耐高温塑封材料,但熔点较高且工艺难度大

3.2 电场分布因素

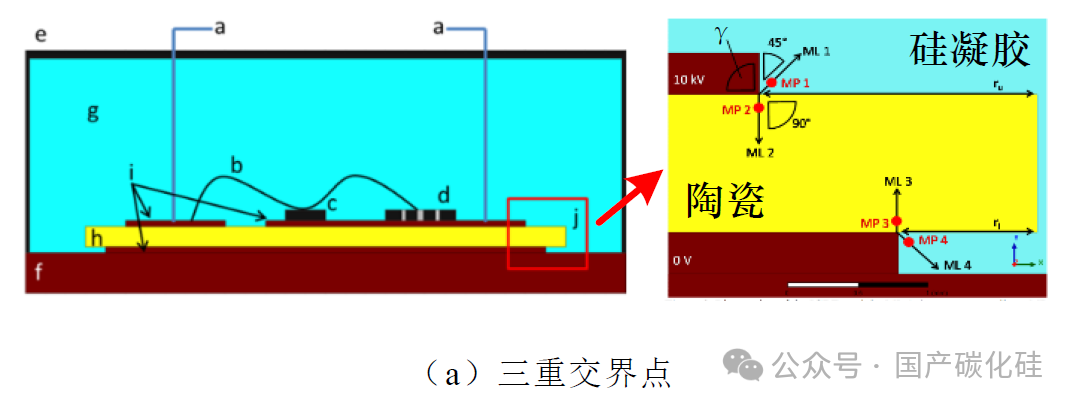

功率模块内部不同金属互连结构会在绝缘材料上产生不同的电场分布,高电场应力区域主要集中于铜金属边沿、陶瓷基板和硅凝胶的三重交界点。


当绝缘材料上的局部电场应力过高,超过绝缘材料耐压值时,就会在绝缘介质中发生局部放电。重复性的局部放电会在硅凝胶中产生电树枝,使得封装材料老化,威胁高压功率模块的绝缘可靠性。

3.3 结构设计因素

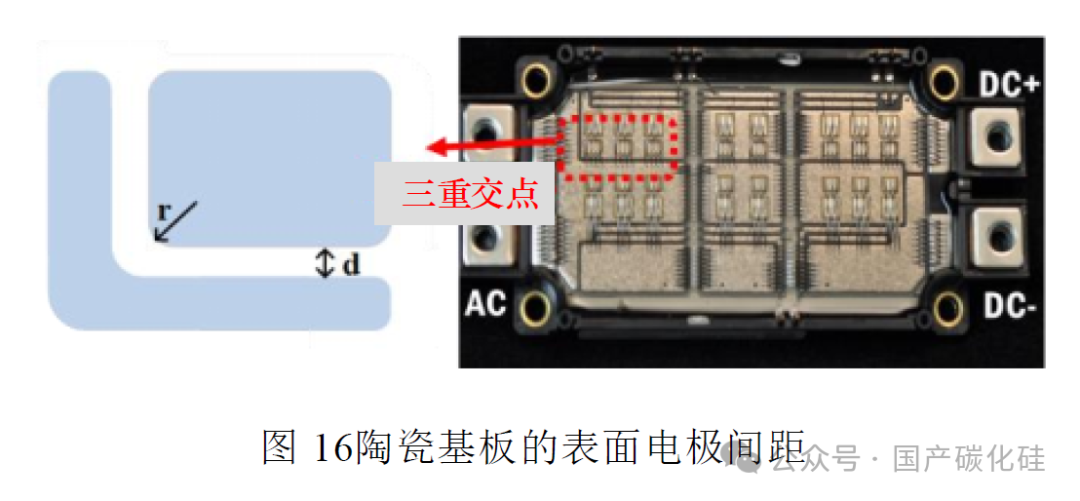

3.3.1 电极间距与陶瓷厚度

  • DBC基板上层水平方向的电极间距竖直方向的陶瓷厚度是影响三重交点处场强的关键绝缘结构参数。
  • 增加陶瓷基板厚度能够有效降低电场应力,但会增加热阻,降低散热性能。
  • 增大DBC上层不同金属之间的水平间距,能够明显降低间距中的电场应力,提高功率模块的局部放电起始电压。

3.3.2 三重交界点优化
采用陶瓷基板的凹槽结构和凸出电极结构,针对功率模块内部三重交界点设计,以降低高电场应力。


3.4 工艺因素

  • 沉积温度

    影响薄膜的Si/N比值和绝缘耐压性能
  • 真空除气泡

    胶体混合完成后需要进行真空除气泡工艺,气泡的存在会影响硅凝胶的性能
  • 表面处理

    样品制备工艺、表面处理及结构设计等会影响耐压击穿特性
  • 金属电极边沿加工

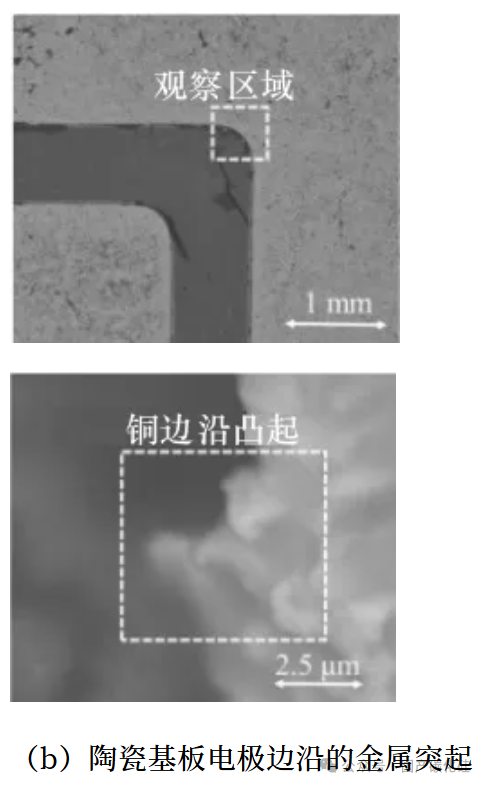

    陶瓷基板中金属电极边沿存在不规则锋利突起会极大的增加局部电场应力

3.5 环境因素

影响绝缘交流耐压击穿的因素包括材料特性、环境条件、测试方法和设备精度等。环境因素如温度、湿度、气压等也会对绝缘性能产生影响。


四、提升绝缘耐压等级的材料及工艺改进

4.1 绝缘材料改进

4.1.1 DBC基板材料升级

  • 从Al₂O₃升级到Si₃N₄(氮化硅),导热率更高
  • 采用多层陶瓷基板代替单层陶瓷基板,能够降低电场应力

4.1.2 高温塑封材料研发

  • 高玻璃化转变温度的高分子聚合物(如BPDA-PDA、PA-HT)可以耐受300℃高温
  • 密闭封装形式,在密闭空间中抽真空或充入惰性气体,提供绝缘能力。

4.2 结构设计优化

4.2.1 增加绝缘间隙

  • 增加陶瓷厚度能够有效降低电场应力
  • 增大DBC上层不同金属之间的水平间距,降低电场应力

4.2.2 三相点电场优化

  • 采用陶瓷基板凹槽结构
  • 采用凸出电极结构
  • 针对三重交界点进行专门设计

4.3 工艺改进

4.3.1 压接封装结构
湖北台基半导体股份有限公司获得"一种功率半导体压接模块绝缘耐压结构"实用新型专利(授权公告号CN221447140U)。该结构包括:

  • 底板上沿氮化铝边缘开设槽
  • 槽内填充硅胶以防止爬电
  • 外壳与底板接触面设有豁口,形成排气通道
  • 适用于绝缘耐压标准≥4500V的功率半导体压接模块

4.3.2 真空除气泡工艺
灌封胶体混合完成后,必须进行真空除气泡工艺,气泡存在会严重影响硅凝胶性能。

4.3.3 新材料涂覆工艺
1700V耐压全SiC功率模块采用新涂覆材料和工艺,成功预防绝缘击穿,抑制漏电流增加。在高温高湿环境下,可靠性超过1000小时未发生绝缘击穿。

4.4 特殊结构创新

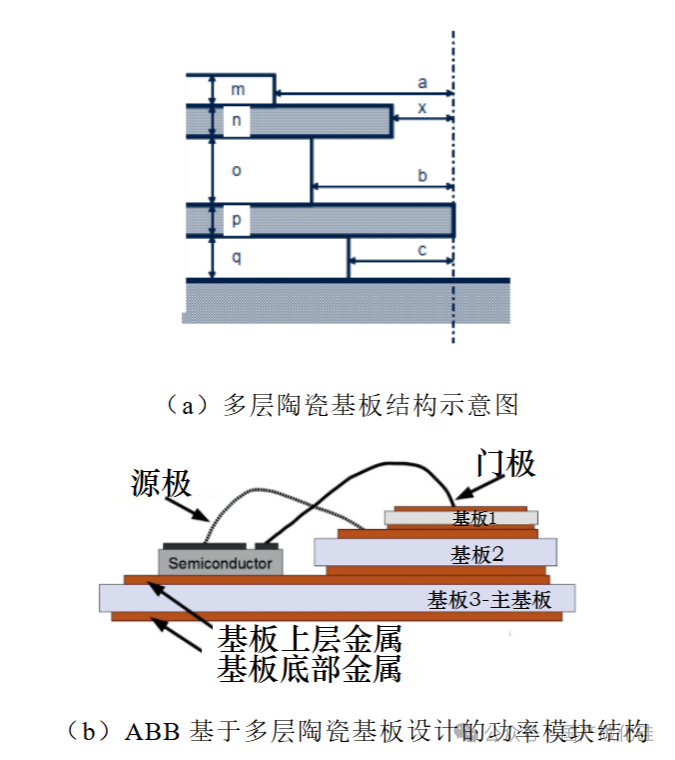

4.4.1 双层/多层DBC结构
使用双层基板时效率最高,能够降低电场应力,但多层陶瓷基板延长了散热路径。


4.4.2 绝缘耐压结构专利
如前所述,新型压接模块绝缘耐压结构通过槽内填充硅胶和排气通道设计,提高了模块的绝缘性能可靠性及耐压上限。


五、海拔高度与绝缘耐压的关系

5.1 基本物理关系

海拔高度对绝缘耐压的影响主要体现在外绝缘方面。当海拔升高时,空气密度降低,气隙击穿电压明显降低。

但需要注意的是,普遍认为海拔高度不影响内绝缘,这是因为功率模块内部绝缘材料(如陶瓷、硅凝胶)的击穿场强主要由材料本身决定,不受外界气压影响。

5.2 海拔修正系数

根据GB 311-1和IEC相关标准,海拔修正系数Ka用于对配合耐受电压进行修正。

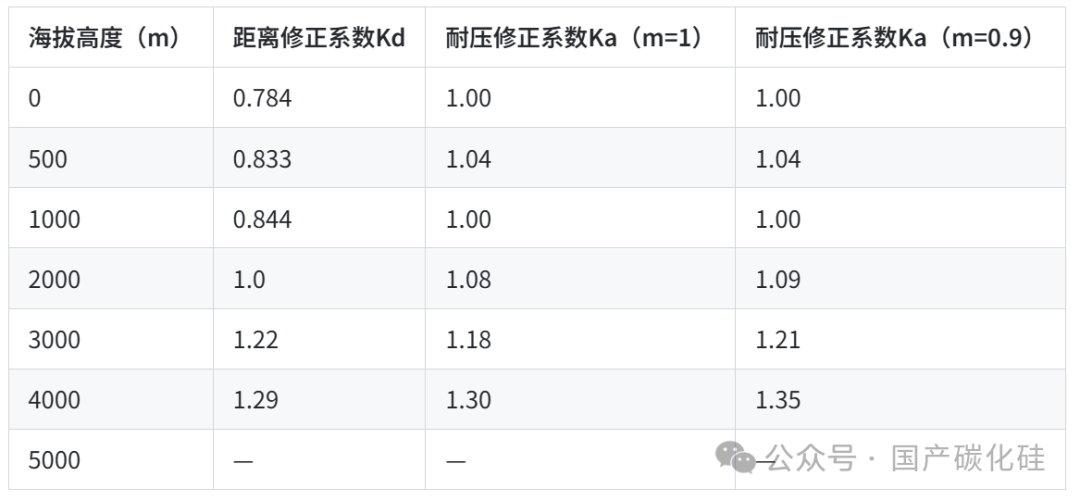

海拔修正系数参考值:


当海拔为4000米时,要保持12kV的额定冲击耐压,电气间隙要增大到14mm×1.29≈18mm

5.3 高海拔修正图表

根据工程研究数据,在制造厂海拔500米基准条件下:

  • 海拔1000米时,修正系数为1.0
  • 海拔4500米时,电晕修正系数约为1.75,耐压修正系数约为1.55

六、15000米海拔高度下的绝缘耐压要求

6.1 现有数据范围说明

重要说明:搜索结果中关于海拔修正的公开数据最高仅到5000米左右,对于15000米(约50000英尺,接近民航客机巡航高度)的超高海拔环境,目前公开的标准和行业数据中没有直接对应的绝缘耐压要求。

6.2 外推估算原理

根据已有的海拔修正规律,可以进行如下分析:

6.2.1 气压估算
海平面标准大气压为101.3kPa,5000米海拔大气压约为54kPa。15000米海拔的大气压约为12kPa,约为海平面的12%

6.2.2 击穿电压关系
根据帕邢定律,气体击穿电压与气压和极间距离的乘积(pd值)呈非线性关系。随着气压下降,气隙击穿电压显著降低。

6.3 工程应用建议

对于15000米海拔的特殊应用(如高空飞行器、高空探测设备):

6.3.1 外绝缘设计

  • 需要大幅增加电气间隙(按气压比反比增加)
  • 采用密封设计,内部充入加压绝缘气体
  • 考虑采用固体绝缘替代空气绝缘

6.3.2 内绝缘设计
由于内绝缘不受海拔影响,模块内部绝缘设计可按常规标准执行。

6.3.3 特殊标准遵循
目前针对15000米海拔的绝缘耐压要求,需要参照:

  • IEC 60071-2:2018绝缘配合标准
  • 航空航天领域相关军用标准
  • 高空飞行器专用电气标准

6.4 实际工程参考

基于已有4500-5000米数据推算:

  • 4500米时耐压修正系数约1.55
  • 若按线性外推,15000米可能需要3-4倍的耐压裕量
  • 但非线性效应显著,实际可能需要更高的设计裕度

注意:对于超高海拔环境,强烈建议参考航空航天专用标准并进行专项验证测试,不建议仅依靠线性外推进行设计。


七、总结与建议

7.1 行业现状总结

  1. 绝缘耐压等级:碳化硅功率模块绝缘耐压行业一般为3000V-10.2kV,高压应用可达18.5kV以上

  2. 测试方法:主要采用工频耐压1分钟测试,配合局部放电测量,确保无击穿、漏电流符合要求

  3. 影响因素:材料特性、电场分布、结构设计、工艺水平及环境条件共同影响绝缘耐压性能

  4. 提升措施:包括DBC材料升级、绝缘结构优化、工艺改进及新材料应用等

  5. 海拔修正:海拔影响外绝缘,内绝缘基本不受影响,需按Ka系数修正

7.2 未来发展趋势

  1. 更高耐压等级:15kV、20kV级碳化硅模块研发持续推进

  2. 更优材料体系:高温塑封材料、高导热绝缘材料研发加速。

  3. 精密结构优化:电场仿真驱动的结构设计优化成为主流。

  4. 高海拔专项标准:航空航天等领域的高海拔绝缘标准将逐步完善。

7.3 工程应用建议

  1. 按标准选型:遵循工信部、IEC等相关标准进行绝缘耐压设计。

  2. 充分考虑余量:对于特殊环境应用,增加设计裕量。

  3. 专项验证测试:对于极端环境应用,建议进行专项验证测试。

  4. 关注最新标准:绝缘标准持续更新,需关注最新版本。
