SST固态变压器:原理、拓扑与碳化硅器件选型指南
来源: | 作者:小明同学 | 发布时间: 2026-08-04 | 156 次浏览 | 🔊 点击朗读正文 ❚❚ | 分享到:
引言:SST——新型电力系统与AI算力基础设施的核心装备

2026年,固态变压器(SST,Solid State Transformer)行业正处于从"技术验证"向"规模化商用"跨越的关键节点。作为AI算力革命和新型电力系统建设的交汇点,SST正成为数据中心、智能电网、新能源微电网等领域的核心供电装备。

当前市场数据显示,国内AI数据中心建设持续加速,SST在数据中心供电架构中的渗透率正从5%快速提升至20%,四方股份、中国西电、金盘科技等国内企业已实现技术突破与产品落地,标志着中国在SST领域已实现技术突围与商用领先。


一、SST固态变压器工作原理

1.1 核心定义与技术突破

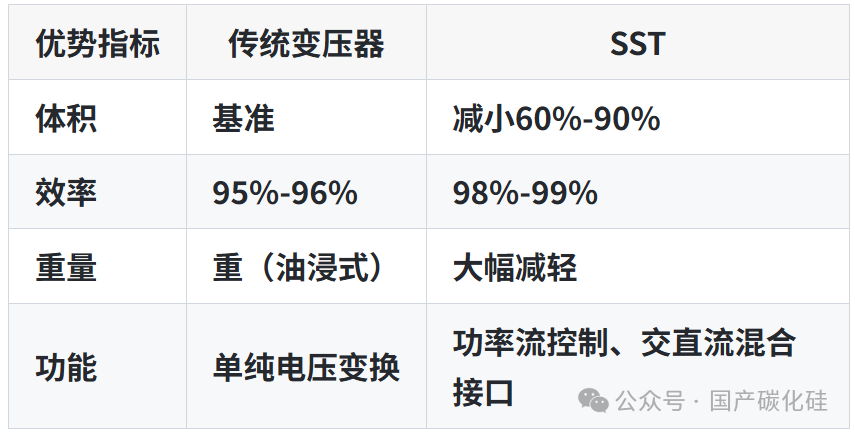

SST是一种基于电力电子变换器和高频变压器的新型电能转换设备,用开关器件替代传统变压器的铁芯结构,实现高效电能转换。相比传统工频变压器,SST具备以下显著优势:


实测效率已达98.3%,体积和重量的大幅缩减使SST成为未来数据中心供配电的发展方向。

1.2 三级架构设计

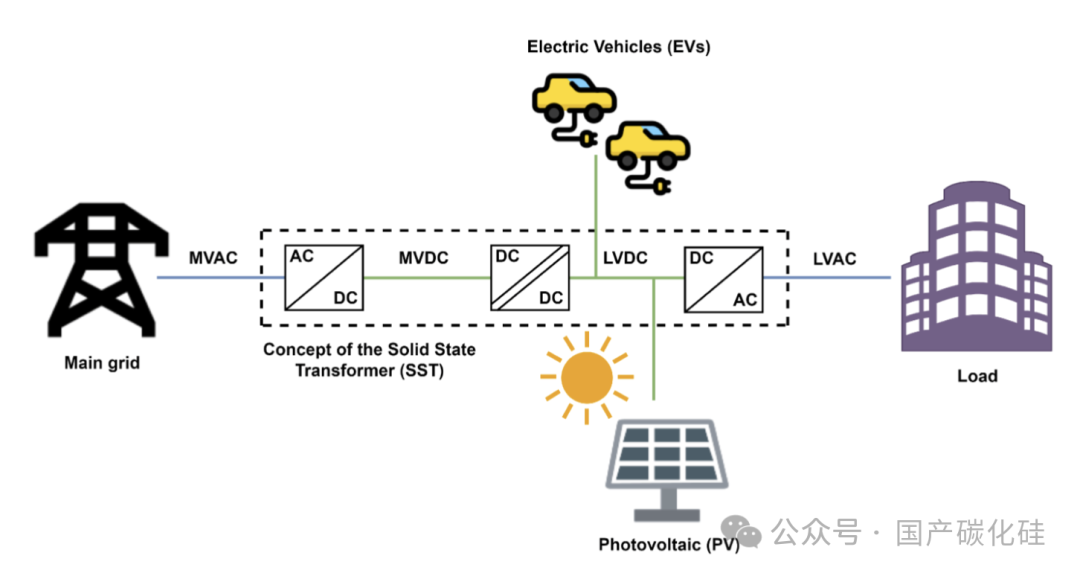

SST通过三级电路拓扑结构实现电能转换与隔离:

第一级:中压AC/DC整流(高压侧)

  • 功能:将工频交流电转换为可控直流电
  • 主要器件:SiC MOSFET
  • 效率:>99%
  • 控制:通过全控型功率器件开关状态实现

第二级:高频DC-DC隔离变换

  • 功能:实现功率转换与电气隔离
  • 关键特性:工作频率kHz-MHz级
  • 效果:显著降低变压器体积和重量

第三级:低压DC-AC逆变(低压侧)

  • 功能:输出工频正弦电压
  • 应用:适配不同负载类型

SST工作频率可达kHz-MHz级,可实现电压变换、电气隔离与潮流控制,完美适配交直流混合源荷接入需求。


二、四大主流拓扑结构详解

SST的拓扑选择直接影响SiC器件的选型策略。以下是四种主要拓扑结构的深度解析:

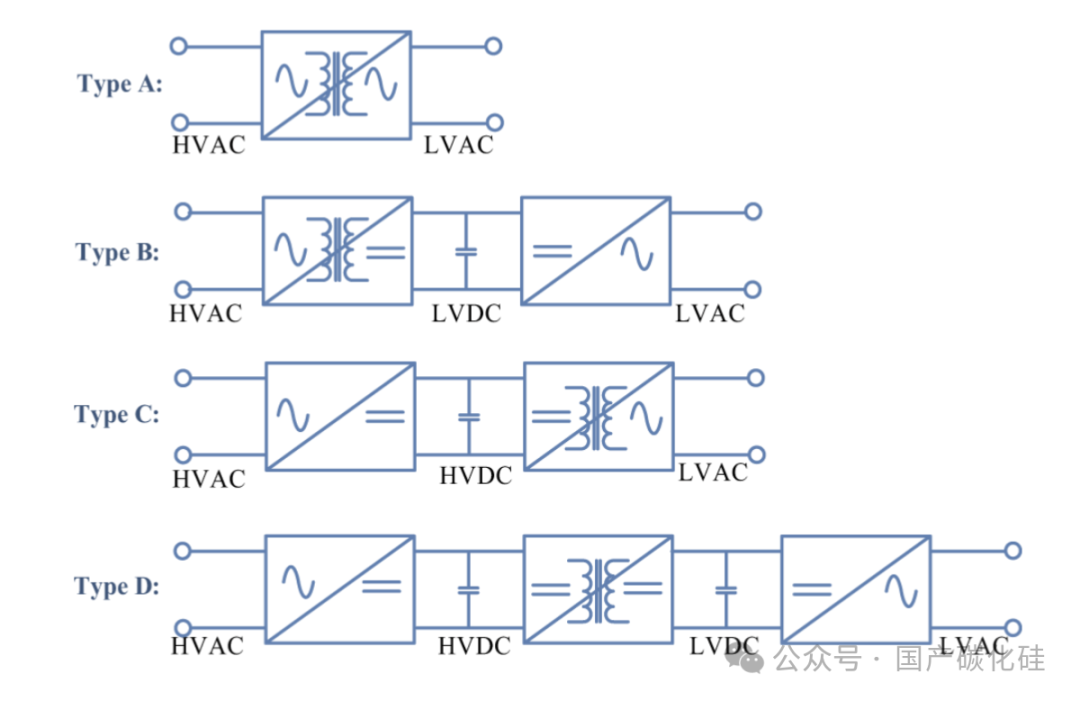

图片2.1 Type A:直接AC-AC拓扑

结构特点:

  • 直接将HVAC转换为LVAC
  • 仅包含一个变压器模块连接高低压交流侧
  • 结构简单,无中间直流环节

适用场景:

  • 重量和体积受限的纯交流-交流应用
  • 无需笨重直流电容器的场景

SiC选型要点:

  • 关注器件的耐压和热管理能力
  • 工作频率要求相对较低(kHz级)
  • 导通损耗为主要考量因素

2.2 Type B:直流环节AC-DC-AC拓扑(主流选择)

结构特点:

  • 通过一个中间直流环节将HVAC转换为LVDC,再转换回LVAC
  • 具备功率因数校正能力
  • 支持双向功率流动

适用场景:

  • 2.5MW至5MW级SST
  • 兆瓦级充电站和数据中心

SiC选型要点:

  • 电压等级

    1200V-1700V为常用规格
  • 关键参数

    Crss<0.1nF,Coss约0.85nF(1000V高压下)
  • 开关频率

    20-40kHz(AC/DC级)

2.3 Type C:HVDC转换AC-DC-LVAC拓扑

结构特点:

  • 将HVAC转换为HVDC,然后通过另一变换器转换为LVAC
  • 固态变压器(SST)的核心原理与技术优势

  • 适用于特殊高压应用
  • 双变换器级联设计

适用场景:

  • 高压直流配电系统
  • 特定工业应用场景

SiC选型要点:

  • 耐压等级要求更高(3300V+)
  • 关注器件的短路耐受能力
  • 热设计要求更严格

2.4 Type D:双直流环节拓扑

结构特点:

  • 包含两个直流环节
  • 首先将HVAC转换为HVDC
  • 通过两个变换器分别转换为LVDC和LVAC
  • 具备功率因数校正和双向功率流动优点

适用场景:

  • 复杂的多端口应用
  • 需要多电压等级输出的场景

SiC选型要点:

  • 需同时满足高低压侧不同需求
  • 可靠性要求最高(双冗余设计)
  • 结温设计建议130-140°C


三、主流架构深度分析

3.1 级联H桥(CHB)拓扑——MW级SST首选架构

在当前的中压交流(MVAC)转低压直流(LVDC)或低压交流(LVAC)应用中,级联H桥拓扑凭借以下优势成为首选:

优势特性:

  • 高度的模块化特性
  • 优异的输出波形质量
  • 成熟的控制策略
  • 适用于2.5MW至5MW级SST

ISOP架构(输入串联输出并联):

  • 高压侧

    采用CHB级联结构,由多个H桥串联分压,直接接入中压交流电网
  • 低压侧

    多个H桥并联输出,实现均流和冗余设计

SiC选型策略:

参数
CHB拓扑要求
原因
电压等级
1700V
承受多个H桥串联后的电压应力
Rds(on)
<10mΩ
降低导通损耗,提升效率
Qg
<100nC
减少开关损耗,适应高频工作
Crss
<0.1nF
降低米勒效应影响
Coss
0.5-0.8nF
平衡ZVS性能与损耗

典型案例:

  • 中国西电10kV/2.4MW SST:全SiC器件+级联H桥拓扑,效率98%-98.5%
  • 四方股份数智SST 1.0:2.4MW容量,碳化硅器件AC三端口

3.2 双有源桥(DAB)拓扑——高频隔离首选

结构特点:

  • 两个独立全桥电路通过高频变压器耦合
  • 每个桥包含四个开关器件(通常为SiC MOSFET)
  • 通过控制两桥的开关相位差实现能量双向流动

优势特性:

  • 功率因数高
  • 软开关能力强
  • EMI低

SiC选型策略:

参数
DAB拓扑要求
原因
电压等级
1200V-1700V
适应双向功率流动需求
开关损耗
关键指标
DAB依赖ZVS/ZCS软开关
Crss
<0.05nF
最小化米勒电容影响
Coss
<0.5nF
优化谐振网络性能
工作频率
50-100kHz
高频隔离变压器体积优化

技术公式:
SiC器件的开关损耗计算公式为:



截止频率计算公式:


通过上述计算,得到SiC器件的高频特性参数集合,为SST高频隔离拓扑结构设计提供依据。

3.3 隔离前端(IFE)与隔离后端(IBE)拓扑

IFE(隔离前端)拓扑:

  • 前置隔离+后端非隔离设计
  • SST固态变压器的工作原理与优势

  • 结构相对简单,适用于特殊应用
  • 更适合AC-DC应用

IBE(隔离后端)拓扑:

  • 前端非隔离+后端隔离设计
  • 适用于交流-直流或混合交流-直流、交流-交流应用

SiC选型要点:

  • IFE:注重前端耐压和可靠性
  • IBE:侧重后端热管理和效率
  • 通用要求:结温设计上限130-140°C

3.4 矩阵型拓扑——纯AC-AC应用

结构特点:

  • 适用于重量和体积受限的纯交流-交流应用
  • 不需要笨重的直流电容器
  • 高功率密度设计

SiC选型策略:

  • 开关频率要求最高(可达50-100kHz)
  • 截止频率fc>100kHz优先
  • 导通损耗与开关损耗需同时优化


四、碳化硅(SiC)器件选型指南

4.1 SiC在SST中的核心作用

SiC MOSFET是第三代宽禁带功率器件,击穿场强约为硅的10倍、热导率约3倍、电子饱和漂移速率约2倍,具备高耐压、低损耗、高频开关、耐高温等特性。

作为SST系统的核心功率单元,SiC功率器件凭借其宽禁带、高耐压、低损耗、高频特性的天然优势,成为SST技术落地的关键支撑。

4.2 器件参数选型原则

电压等级选择

变换级位置
推荐SiC电压等级
依据
前端AC-DC变换器
2300-6500V
需承受中高压电网输入
后端DC-DC侧
1200-2300V
中压直流链路及隔离级要求

电流规格与模块尺寸

以典型模块为例:

型号
额定耐压
额定电流
导通电阻
杂散电感

ASC600N1200ME3

1200V
600A
2.7mΩ
<20nH

该62mm半桥模块因其大电流能力和低杂散电感设计,非常适合构建数百千瓦级的DAB单元。

损耗对比实证

ASC600N1200ME3模块为例的性能实证分析显示:在输出相同功率(237.6kW)的情况下,该模块能够在IGBT两倍开关频率(12kHz vs 6kHz)下工作,单开关总损耗仅为IGBT的约21.7%,系统效率可达99.39%对比IGBT的97.25%。

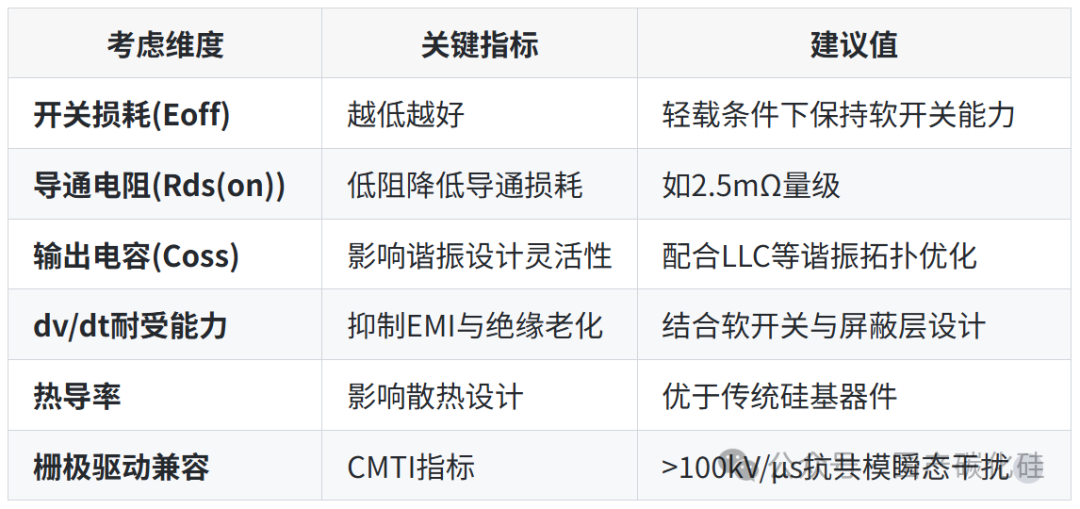

4.3 SiC选型关键考量因素


4.4 热管理与EMI优化措施

dv/dt问题:SiC MOSFET开关速度极快,dv/dt可达50-100 kV/µs,会引发高频变压器的绕组间寄生电容耦合产生共模噪声,并加速绝缘材料老化。

解决方案

  • 变压器屏蔽

    在HFT原副边绕组间增加静电屏蔽层,并将屏蔽层接地,引导共模电流流入地线
  • 软开关优化

    利用TPS控制或谐振参数设计,确保大部分工况下实现ZVS开通
  • 驱动优化

    采用具有高共模瞬态抗扰度(CMTI > 100kV/µs)的隔离驱动芯片

4.5 应用场景匹配

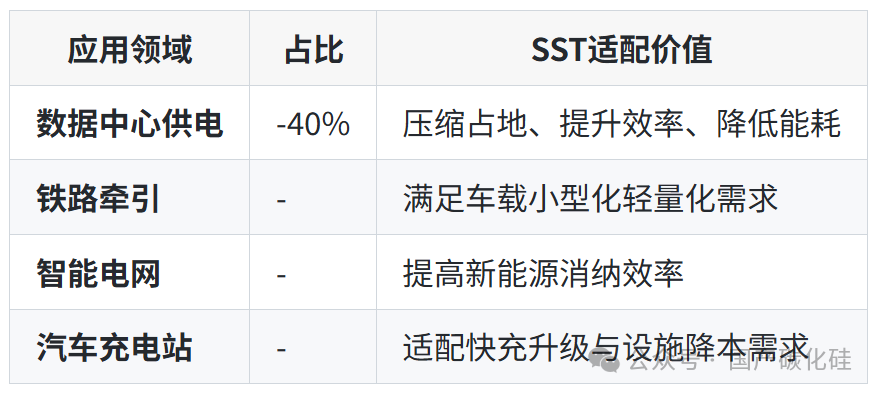

SST的主要应用场景包括:



五、行业发展现状与趋势

截至搜索结果中的最新数据:

  • 市场规模预测

    2030年国内SST市场空间约132.7亿元,2024-2030年复合增长率达64.9%
  • 试点推进

    电信、移动、联通已推进相关试点,积累运行数据利于未来推广
  • 产业化进程

    预计2027年底或2028年初在高端数据中心和超充桩领域启动批量应用
  • 成本挑战

    高频变压器是制约成本的关键部件,降低成本后有望实现"以硅代铜"优势

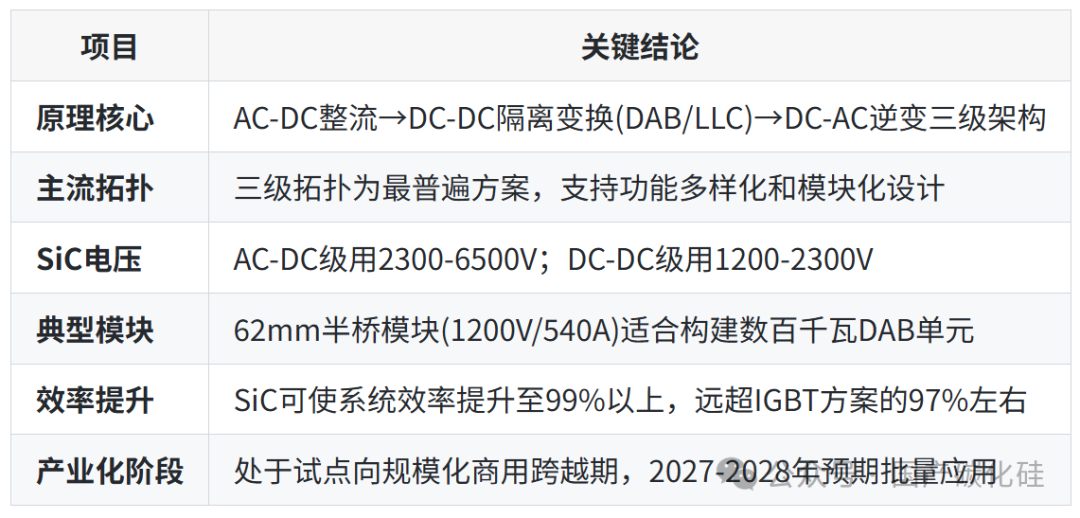

六、总结要点
