最近有工程师朋友问到这样一个问题：650V、35mΩ、60A标称的SiC MOSFET，在散热器温度限制75℃的情况下，能否硬扛3倍负载90A持续1秒？

这个问题看似简单，实则涉及多个深层技术点。今天我们就来详细拆解。

一、先说结论：不可行

90A×1秒过载对SiC MOSFET来说是不可行的。

这不是危言耸听，而是基于热学计算和器件物理特性的硬性结论。

二、核心限制因素：SiC的热容

很多人有一个误区：认为SiC导热好，所以过载能力强。

大错特错！

根据技术文献对比，SiC MOSFET芯片的热容仅为IGBT的1/5到1/10。这意味着什么？

简单来说，热容就像"热量储备库"。IGBT的"水库"较大，短时过载的热量可以被"装进去"，温度慢慢爬升；而SiC的"水库"很小，热量一来，温度就直线上升。

这就导致一个看似矛盾的现象：虽然SiC热导率高达3.7 W/cm·K（远高于IGBT的1.5 W/cm·K），但其瞬时过载能力反而不如IGBT。

三、90A×1秒，会产生多少热量？

让我们算一笔账。

情况一：正常导通状态

假设器件处于导通状态，Vds ≈ I×Rds，此时：

• 电流：90A
• 导通电阻（100℃时）：48.1mΩ
• 导通损耗：391W

这还不算最惨的。

情况二："硬扛"负载状态

这是电机堵转或短路的真实工况，器件进入线性区，Vds ≈ 650V，此时：

• 电流：90A
• 电压：650V

• 瞬时功率：58.5kW

58.5kW是什么概念？相当于一个电暖器的功率，但全部集中在一个指甲盖大小的芯片上。

1秒钟后，芯片吸收的能量为：

58.5kJ（千焦耳）‍

按照SiC芯片的热容估算，1秒后结温将轻松突破200℃，远超175℃的极限。

四、热阻和热容的完整计算流程

4.1热阻网络

SiC MOSFET的热阻网络包含四个部分：

1. Rθjc

   ——结到壳热阻

2. Rθcs

   ——壳到散热器热阻（陶瓷垫片）

3. Rθsa

   ——散热器到环境热阻

4. Rθja

   ——结到环境热阻（总热阻）

根据搜索结果：

• Rθjc（典型）：0.35°C/W
• Rθcs（陶瓷垫片）：0.1°C/W
• Rθsa（风冷散热器）：1-2°C/W

总热阻 Rθja ≈ 0.45-0.55°C/W

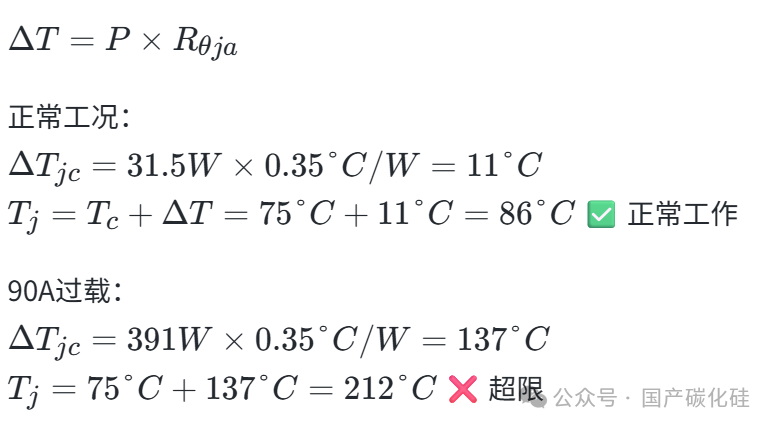

4.2 稳态温升计算

稳态情况下（1秒以上脉冲）：

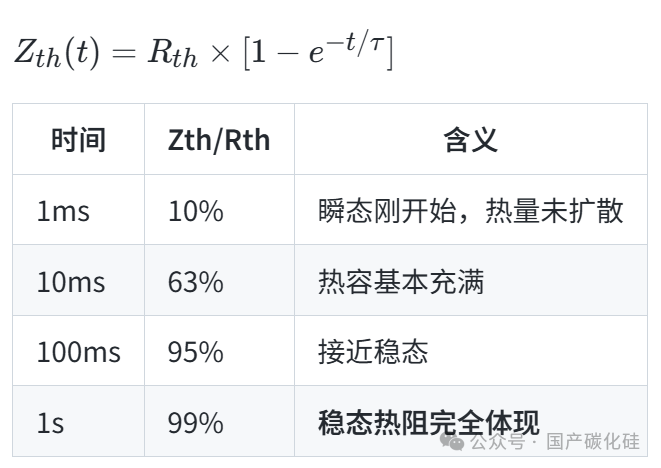

4.3 瞬态热阻抗曲线

热阻抗不是恒定的，而是随时间变化的：

对于1秒脉冲，稳态热阻已完全体现，热量来不及向外扩散，温升达到峰值。

五、SiC MOSFET的安全工作区

根据安全设计准则，SiC MOSFET的SOA（Safe Operating Area）由五条边界围成：

1. 导通电阻线

   ——欧姆负载边界

2. 最大漏极电流线

   ——脉冲限制

3. 最大功耗线

   ——随脉冲宽度变化

4. 二次击穿线

   ——寄生双极晶体管激活

5. 漏源击穿电压线

   ——绝对硬性限制

90A×1秒的工况，落在最大功耗线之外，远超SOA范围，瞬间失效是必然结果。

六、浪涌能力的真相

有人可能会说："SiC不是有浪涌能力吗？"

是的，SiC体二极管确实有浪涌测试数据。根据电子科技大学的研究，平面型SiC MOSFET在4-5ms内可承受129A-240A的浪涌电流。

但请注意关键词——4-5ms。

1秒 = 1000ms，比测试条件高出200倍以上。这就像让短跑运动员跑马拉松，不是跑不跑的问题，而是身体会崩溃。

更致命的是，长时过载应力下，SiC MOSFET的栅氧化层会提前失效，这属于隐性损坏，可能当场不坏，但寿命大幅缩短。

七、SiC与IGBT的短路能力对比

这里做一个直观对比：

核心结论：SiC短路耐受时间比IGBT短4-8倍，对保护电路的响应速度要求极高。

八、可行的替代方案

既然不可行，那该怎么办？

方案1：更换器件类型

考虑使用IGBT替代SiC MOSFET。虽然开关损耗大一些，但过载能力更强，更适合高冲击负载场景。

方案2：降低过载幅度

如果坚持用SiC，建议将90A降至60A以内（2倍），并将1秒时间缩短到100ms以内，这样可能勉强满足SOA要求。

方案3：并联方案

使用2-3个SiC MOSFET并联分担电流，每个器件承担30-45A，这样就能满足规格书要求。

方案4：优化散热

采用水冷散热器替代风冷，将散热器温度从75℃降至50℃，这样结温会相应降低25℃。同时，采用烧结银替代焊料可降低热阻30%左右。

方案5：保护电路升级

SiC MOSFET的2-5μs短路耐受时间意味着保护电路必须极快响应。建议使用硬件级快速保护方案，如去饱和检测或分流电阻检测，确保在2-3μs内关断。

九、工程师建议

1. 不要拿SiC当万能器件用。SiC的优势在于开关频率高、导通损耗低，适合高频高效场景，但不适合高冲击负载。

2. 保护电路必须快。2-5μs的短路耐受时间，相当于给保护电路出了个极难的任务，软件级保护基本无效，必须用硬件方案。

3. 热设计要算透。很多工程师只算稳态热阻，忽略了瞬态热容，结果现场一过载就炸管。

4. 并联时注意均流。SiC MOSFET并联时，导通电阻的差异会导致电流分配不均，建议选型时严格匹配Rds(on)参数。

十、最后的思考

这个问题表面问的是"能不能"，实质是问"成本与可靠性如何平衡"。

SiC MOSFET确实在能效上碾压IGBT，但在过载能力上，IGBT反而更"皮实"。工程师选型时，不能只看规格书上的额定值，更要看实际应用场景中的应力条件。

一句话总结：SiC是"娇贵的高材生"，IGBT是"皮实的老黄牛"。选择谁，要看你是要效率，还是要安全。
