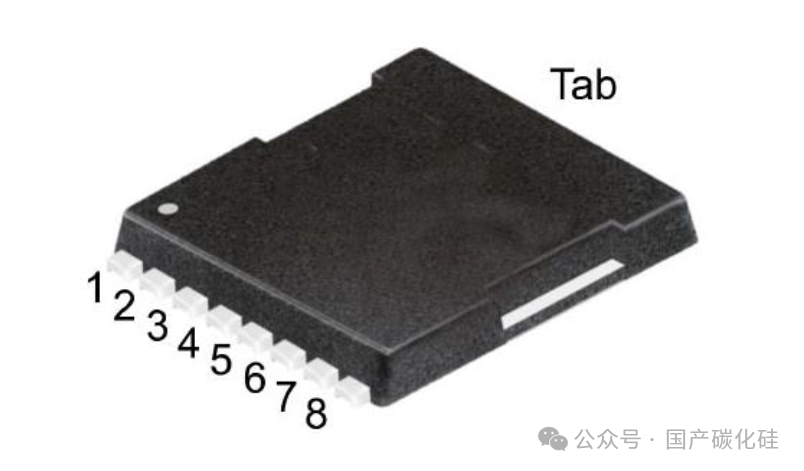

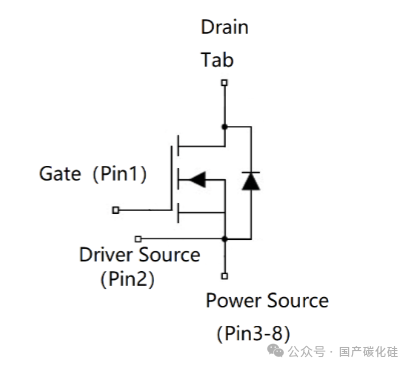

今天我们来研究一下TOLL封装的碳化硅MOS应用在AI服务器电源中爬电距离是否存在风险？TOLL 封装本体爬电距离风险分析（器件本体 + PCB 板级双重维度）1. 器件封装内部结构与引脚电位定义（基于650V，35mΩ，TOLL封装，型号：ASR35N650MD02）2 脚：Driver Source（开尔文源，驱动参考地）3~8 脚：Power Source（功率源极，大电流功率地）背部 Tab 金属焊盘：Drain（漏极，650V 高压母线）核心绝缘矛盾：背部大面积 Drain 金属焊盘与底部 8 个 Source/Gate 引脚平面紧贴 PCB，高压漏极与低压源 / 栅极沿封装模塑料表面存在沿面漏电路径，这是 TOLL 封装爬电风险核心来源。（1）安规标准基准（AI 服务器 ITE 设备遵循 UL62368-1 / IEC60950-1，污染等级 PD2，FR4 IIIb 材料）600V 直流母线（650V 器件额定耐压）最小要求：爬电距离（沿绝缘表面）：≥3.2mm行业通用 TOLL 封装 650V SiC 器件本体 Drain-Tab 到 Source 引脚模塑料沿面最小爬电约 3.15mm，刚好卡在标准下限，无安全裕量，存在固有风险。（2）风险触发条件（AI 服务器典型工况）高温加速漏电起痕规格书器件 Tj 最高 175℃，服务器满载壳温 Tc 可达 100~120℃，模塑料 CTI 值随温度下降；高温 + 灰尘凝露会在封装表面形成导电膜，3.15mm 临界爬电极易出现Tracking 漏电碳化，长期运行逐步短路 D-S。SiC 超高 dv/dt 加剧沿面电场器件开关速度 td (on)=10ns、tr=12ns，dv/dt 可达 80~100V/ns，瞬态高压电场集中在封装边角，放大沿面放电风险，远高于硅 MOS。空间狭小积尘污染升级AI 服务器机箱高密度、风道灰尘堆积，等效污染等级 PD3，600V 下 PD3 爬电要求≥4.0mm，器件本体 3.15mm 完全不满足，长期运行存在安规失效、打火风险。轻度风险：洁净机房、PD2、长期 Tc＜80℃，短期可工作，但无法过 UL 安规认证；重度风险：机房灰尘大、散热差 Tc＞100℃、高频满载持续运行，3~5 年寿命内大概率出现沿面漏电、局部放电，最终器件击穿。TOLL 为底部贴装，Drain 焊盘（背部 Tab）通过 PCB 大面积铜箔引出高压母线，Source/Gate 引脚为低压功率地 / 驱动地：PCB 铜箔高压 Drain 与低压 Source 走线距离不足 3.2mm；器件下方 PCB 内层高压、低压铜箔重叠，垂直绝缘击穿；散热器直接贴 Tab，金属散热器与周边低压器件距离不足，散热器作为高压延伸导体二次缩短爬电路径。二、该 TOLL SiC MOS 在 AI 服务器电源中的整体可靠性评估AI 服务器 CRPS 电源主流架构：图腾柱无桥 PFC+LLC 谐振变换器，母线直流电压 540~600V，开关频率 200kHz~1MHz，满载持续大电流、24h 不间断运行，对器件可靠性要求极高。结合规格书参数分优势、短板、寿命风险三部分分析：1. 适配 AI 服务器电源的可靠性优势电气性能匹配算力电源需求Vds=650V，完美覆盖 600V 母线 + 开关尖峰，稳态降额 0.92，浪涌仍有裕量；Id 连续 60A（25℃）、48A（100℃），单管可承载 3~6kW PSU 功率，多管并联方案支持 8~12kW 大功率 AI 电源；Rds (on) 典型 35mΩ（18V 驱动 / 30A），高温 175℃仅 50mΩ，导通损耗远低于同规格硅 MOS，满载温升低，降低热老化；开关损耗极低：Eon=62μJ、Eoff=15μJ，支持高频化，减小 PFC 电感、LLC 变压器体积，提升功率密度；内置低 Qrr 体二极管（trr=36ns），图腾柱 PFC 续流损耗大幅降低，无反向恢复尖峰。TOLL 封装热性能可靠（解决服务器散热痛点）结壳热阻 RθJC=0.38℃/W，远优于 TO-247；大面积 Tab 焊盘可配合底部多散热过孔、水冷 / 风冷散热器快速导热；无外伸引脚，封装寄生电感极低，开关振荡小，降低 EMI 与电压尖峰，减少器件雪崩应力；表贴封装适合自动化贴片，批量生产焊接一致性好，无通孔虚焊隐患。器件耐久性指标达标工业级 24h 运行工作结温区间 - 55~175℃，服务器机箱 0~85℃环境温度完全覆盖；内部栅极电阻 Rg_int=4.1Ω，驱动波形稳定，不易栅极振荡损坏；HTRB/HTGB 高温高压测试符合功率电源标准。2. AI 服务器场景下核心可靠性短板（爬电为第一隐患）爬电距离先天不足，长期高温积尘存在绝缘失效风险行业同规格 TOLL SiC 短路耐受仅 200~400ns，服务器电源上电冲击、负载短路极易炸管，必须高速 DESAT 短路保护；高 dv/dt 带来驱动与 EMC 可靠性隐患dv/dt＞80V/ns，驱动芯片 CMTI 要求≥150V/ns，普通光耦驱动易共模干扰误触发；开关噪声耦合到控制电路，引发电源打嗝、输出不稳；并联均流一致性管控难度高服务器大功率方案多管并联，Vgs (th) 批次差异 2~4V、Rds (on) 温漂曲线不一致，高温下电流分配失衡，单管过载加速老化；体二极管正向压降偏高（3.5V@15A）图腾柱 PFC 轻载续流时二极管损耗偏大，长期轻载算力波动场景温升偏高，加速封装模塑料老化，进一步恶化爬电绝缘性能。3. 整机寿命预判（分整改 / 未整改两种场景）未做爬电优化（仅裸板设计）普通机房 PD2 环境，MTBF 约 3~5 年；灰尘多、散热差机房 PD3 环境，MTBF 缩短至 1.5~2.5 年，大概率出现绝缘漏电、器件击穿失效；完成封装 + PCB 双重爬电整改模塑料开槽、PCB 加大间距、散热器绝缘隔离，MTBF 可达 8~10 年，满足服务器 8 年设计寿命要求。三、电路与 PCB 完整设计注意事项（分爬电安规、驱动、散热、功率回路、保护、并联六大模块）（一）爬电距离 & 绝缘安规专项整改（解决核心风险）1. 器件本体周边 PCB 布局强制要求Drain 高压区域（Tab 焊盘铜箔）与 Source/Gate 低压铜箔污染等级 PD2：沿 PCB 表面爬电≥3.5mm（在标准 3.2mm 基础上加 10% 裕量），空气电气间隙≥1.5mm机房多尘 PD3 环境：爬电≥4.5mm，电气间隙≥2.0mm器件引脚周边禁止高压铜箔环绕，Drain 铜箔仅从器件单侧引出，避开两侧 Source 引脚。PCB 内层绝缘管控禁止顶层 Drain 高压铜箔与底层 Source/Gate 铜箔垂直重叠；若必须交叉，中间增加≥0.2mm 绝缘层，垂直绝缘耐压≥1kV/1min。封装沿面爬电增强方案（最有效）在 TOLL 器件 Drain Tab 与 Source 引脚之间的 PCB 表面开隔离槽：槽宽≥1.2mm，槽深度贯通表层铜箔，强制拉长沿面漏电路径，等效提升爬电距离 50% 以上；槽内可涂覆高 CTI 绝缘三防漆。散热器绝缘隔离散热器贴合背部 Tab（高压 Drain），必须使用导热绝缘垫片（0.15mm 氮化铝 / 硅胶垫，耐压≥2kV），散热器金属外壳与 PCB 低压走线、金属结构件爬电距离≥5mm；散热器增加接地泄放电阻，积累静电。三防涂层选型整机喷涂高 CTI 值（CTI＞600）丙烯酸三防漆，禁止薄型低 CTI 聚氨酯涂层，降低表面漏电起痕概率。2. 整机安规降额补充母线 600V 直流，器件 Vds=650V，稳态工作电压不超过 540V，瞬态尖峰钳位至≤600V，降低封装表面电场强度。（二）栅极驱动电路设计（适配 SiC 高 dv/dt 特性）基于规格书推荐驱动电压：VGSon=18V，VGSoff=-5V驱动芯片选型选用隔离驱动，CMTI≥150V/ns，集成米勒钳位、UVLO（阈值匹配 SiC 2~4V 阈值电压）、DESAT 短路保护；禁止普通硅 MOS 驱动 IC。栅极电阻匹配器件内部 Rg_int=4.1Ω，外部串联 Rg_ext=2.5~10Ω：降低 dv/dt、缓解爬电电场：8~10Ω，抑制沿面放电与 EMI；栅极并联 10V 稳压 TVS 管，防止栅极过压击穿（VGS 最大 - 10~+22V）。开尔文源极严格分离2 脚 Driver Source 单独走驱动地回路，3~8 脚 Power Source 单独走功率地，驱动地与功率地单点汇流，消除 di/dt 压降造成的栅极误开通，避免桥臂直通短路。驱动回路极小化Gate、Driver Source 走线长度＜5mm，铺完整地平面屏蔽，减少驱动环路寄生电感，抑制栅极振荡。PCB 散热焊盘设计TOLL 背部 Tab 对应 PCB 铺完整大铜箔，密集打 0.3mm 导热过孔（孔距 1mm），过孔填充导热锡；铜箔厚度≥4oz，提升横向导热能力。温度降额规则长期满载 Tc 壳温控制≤100℃，峰值短时 Tc≤120℃；Tj 最高不超过 150℃（低于规格书 175℃极限，预留 25℃裕量），高温大幅降低模塑料漏电起痕速度。风道优化器件布置在机箱冷风进风口，避免电感、变压器热风直吹 TOLL MOS；相邻功率器件间距≥8mm，减少热耦合。（四）功率回路 PCB 布局（降低尖峰、减小绝缘电场应力）高压直流母线陶瓷电容紧贴 TOLL Drain/Source 功率引脚，功率环路面积最小化，降低 di/dt 回路寄生电感，抑制 Vds 尖峰，减小封装表面瞬态电场。图腾柱 PFC 上下桥臂功率回路分开铺铜，高压、低压区域物理分区，中间预留≥4mm 安规隔离带。多管并联方案：每颗 TOLL 独立 Drain/Source 铜箔，对称等长走线，保证均流；每管单独配置栅极电阻，避免栅极耦合振荡。DESAT 高速短路保护：消隐时间≤300ns，匹配器件短路耐受时长，故障时快速关断栅极至 - 5V 负压；母线过压钳位：RC 吸收 + 高压薄膜电容，将开关尖峰限制在 600V 以内，降低封装沿面电场；温度保护：PCB 贴 NTC 测温电阻，Tc＞110℃降功率，Tc＞130℃直接关机；栅极欠压保护：UVLO 阈值＞10V，防止 Vgs 不足导致 Rds (on) 激增、热失控。同批次筛选 Vgs (th)、Rds (on) 参数，分档并联，阈值压差≤0.3V；功率源极走线阻抗严格对称，每路串联小均流电阻（5~10mΩ）平衡高温电流分配；并联管间距≥5mm，避免热耦合不均造成电流偏移。四、总结落地建议爬电距离风险定性该 TOLL 封装 650V SiC MOS 本体模塑料爬电仅达 UL62368 标准下限，无天然安全裕量，AI 服务器高密度、高温、积尘工况下存在沿面漏电、打火、器件击穿长期可靠性风险，必须通过 PCB 开槽、加大走线间距、绝缘散热器三重手段整改；AI 服务器适配性器件电气性能完美匹配图腾柱 PFC/LLC 算力电源，开关损耗、载流能力、封装寄生均优于传统 TO-247 硅 MOS，完成爬电与驱动优化后，可稳定满足 8 年服务器寿命要求；落地优先级
欢迎行业专业人士交流~抛砖引玉 . 筑巢引凤
