利用碳化硅MOSFET制作固态断路器（SSCB）来替代传统空气开关，是一项前沿的电力电子技术。其核心在于利用半导体器件的超高速开关特性，取代传统机械触头的物理分合，从而实现微秒级的故障响应和无电弧分断。
下面将从设计要点、当前难点、以及“继电器+碳化硅”混合方案几个方面，来一起学习一下固态断路器的设计。

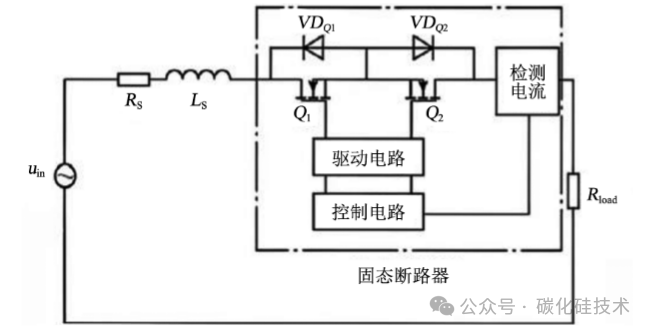

SiC MOSFET固态断路器单相等效电路如下图所示，uin为输入电压源；Rs为线路等效电阻；Ls为线路等效电感；VDQ1、VDQ2为二极管；Q1、Q2为MOSFET；Rload为负载。
其中驱动电路提供栅极电压控制,确保MOSFET导通与关断。检测电路采集电流/电压信号,识别故障特征。控制电路分析检测数据,实现微秒级故障分断。
设计过程中需要关注的核心问题有哪些？设计一个可靠的SiC固态断路器，需要攻克以下几个关键技术环节呢？下面我们一一列举出来：
1）超快速故障检测与保护：这是SSCB的灵魂。由于SiC MOSFET导通电阻极低且热容小，发生短路时，其结温会在数微秒内急剧升高。因此，保护动作必须在1微秒甚至更短的时间内完成。常用的检测方法是退饱和检测，通过监测漏-源电压（Vds）是否异常升高来判断短路。
2）高频、低感应的栅极驱动设计：SiC MOSFET的栅极驱动要求很高，需要能提供足够的驱动电压和电流能力。驱动电路的设计必须极度低感，并需要隔离供电，以应对主回路的高压浮动。栅极电阻（Rg）的取值需要精心优化，在开关速度和电压过冲/振荡之间取得平衡。
3）高效的散热与热管理：尽管SiC MOSFET导通电阻低，但在承载额定电流时仍会产生显著热量。必须设计高效的散热系统（如风冷、液冷），将器件结温控制在安全范围内，以保证长期工作的可靠性。
4）低杂散电感与高可靠性的布局：快速开关的di/dt会在电路的杂散电感上感应出巨大的电压尖峰（V = L * di/dt）。为抑制此尖峰，必须采用低杂散电感的母线布局和功率回路设计。此外，常使用缓冲电路和金属氧化物压敏电阻（MOV） 来吸收过电压。
5）系统级的控制与状态监测：SSCB的优势在于其智能化。需要设计可靠的控制逻辑，实现可编程的过载、短路保护曲线，并能通过监测Vgs、Vds等参数，实现器件健康状态（如结温）的在线监测。
尽管优势明显，但SiC固态断路器的普及仍面临一些挑战。例如：
1）短路耐受能力与可靠性：这是核心矛盾。SiC MOSFET的热容较小，在短路瞬间温度上升极快。在反复的过流冲击下，其性能退化机制比硅基IGBT更为复杂和严重。栅氧化层在长期高电压、高温应力下的阈值电压（Vth）漂移也是一个可靠性隐患。
2）成本与集成度：目前，SiC MOSFET的单颗成本仍然远高于同规格的硅基器件。实现大电流能力需要并联多个SiC MOSFET，但这会带来均流、驱动和布局上的挑战，进一步增加了成本和设计难度。
3）高压应用与串联技术：在需要阻断更高电压（如中压直流）的场合，需要将多个SiC MOSFET串联使用。这要求极其复杂的动态均压控制电路和策略，以确保每个器件都能安全分压。
有工程师提出关于 “继电器+碳化硅”的混合方案，其实在业内通常被称为混合式断路器（HCB）。这是一个兼顾性能与成本的优秀思路。其核心思路就是利用机械继电器（或接触器）承载稳态电流（导通损耗极低），利用SiC MOSFET完成故障电流的分断（速度快、无电弧）。
这种混合方案常用的拓扑结构是机械开关与SiC MOSFET支路并联。当设备正常导通的时候，电流主要流经导通电阻几乎为零的机械触点；当故障发生的时候，设备检测到故障后，控制电路先触发SiC MOSFET导通，为电流换流提供低阻抗路径。然后命令机械开关分闸。由于此时SiC MOSFET已导通，机械触点两端的电压被钳位在很低的水平，因此触点分离时不会产生电弧。最后待机械触点完全分开并有足够断口距离后，再关断SiC MOSFET，从而无弧地切断故障电流。
此方案优缺点也很明显，其优点是导通损耗极低，稳态运行时几乎无损耗，能效最高。另外就是成本相对较低，可以使用电流等级较小的SiC MOSFET，因为其导通时间极短。
缺点是分断速度不如全固态方案，整个分断过程需要等待机械触点的动作（通常为毫秒级），虽然远快于传统断路器，但慢于微秒级的全固态SSCB。然后是控制比较复杂，需要精确控制机械与电子开关的动作时序，对控制算法要求高。过程中仍存在机械磨损，虽然避免了电弧烧蚀，但机械部件本身仍有磨损，限制了其使用寿命。

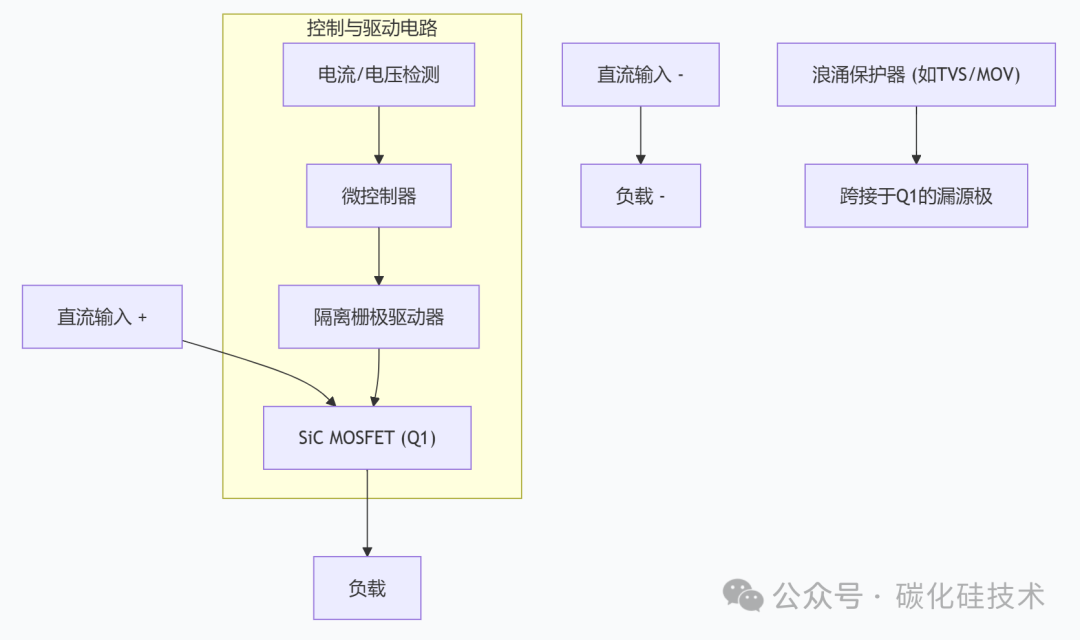

下面是一个用于直流系统的单向SiC固态断路器的基本拓扑结构示例。
主功率回路：由单个SiC MOSFET (Q1) 构成。对于直流应用，一个MOSFET即可实现正向电流的导通与关断。Q1的体二极管可提供反向续流路径。
电流/电压检测：实时监测主回路电流和Q1的漏源电压（Vds），用于过流和短路检测。
微控制器：处理检测信号，判断故障，并发出保护指令。
隔离栅极驱动器：接收控制信号，驱动Q1的栅极。由于Q1的源极电位是浮动的，驱动器必须采用隔离供电和隔离信号技术。
保护电路：在Q1的漏源极之间跨接瞬态电压抑制器（TVS）或压敏电阻（MOV）。当Q1关断大电流时，线路杂散电感产生的尖峰电压会被其钳位，保护Q1不被击穿。
这个基本拓扑稍作变形，例如将两个MOSFET“源极对源极”串联（背对背），即可实现双向电流关断，适用于需要双向功率流动的场景。
总的来说，纯SiC固态断路器的优势在于极致速度和超长寿命，是未来全固态配电的发展方向。而“继电器+SiC”的混合式断路器则在成本、性能和可靠性之间取得了很好的平衡，是当前更具工程可行性的过渡方案。
在设计时，需要根据具体的电压等级、电流容量、故障响应速度要求以及成本预算来综合评估，选择合适的方案和器件。如果追求极致性能且预算充足，可以挑战全固态方案；如果面向工业应用，追求高性价比和高可靠性，混合式方案是更稳妥的选择。
