告别传统PFC:揭秘碳化硅器件如何让图腾柱架构“一战成名”
来源: | 作者:张工 | 发布时间: 2025-09-12 | 44 次浏览 | 分享到:

近些年来,我们越来越发现传统硅基器件(如Si MOS和Si IGBT)的性能已接近其材料理论极限,难以满足现代电力电子对高效率、高功率密度、高工作温度的苛刻要求。碳化硅作为宽禁带半导体,其固有的物理特性从根本上解决了这些瓶颈。另外加上汽车行业向电力驱动的转变也推动了碳化硅(SiC)应用的增长,也使设计工程师更加关注该技术的优势,并拓宽其应用领域。如今碳化硅(SiC)功率器件已经被广泛应用于服务器电源、储能系统和光伏逆变器等领域。



那么为什么说碳化硅能带来PFC技术革新呢?

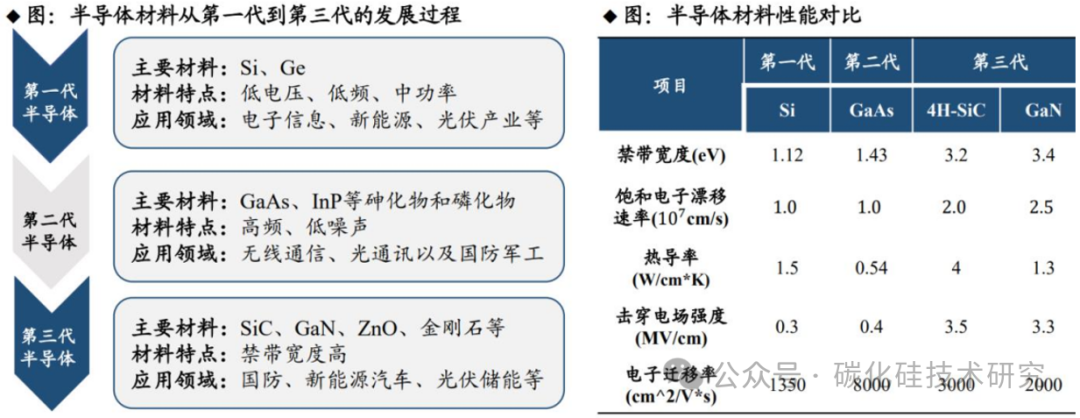

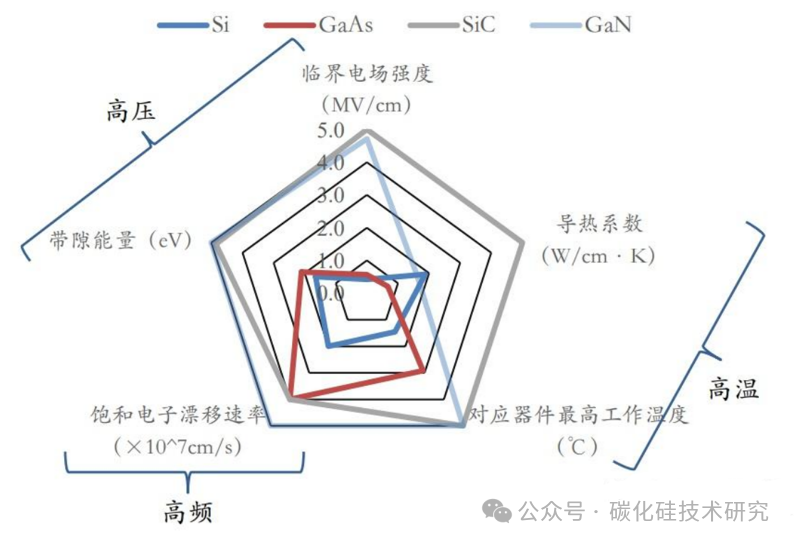

从上图可以知道碳化硅材料本身具有高电子迁移率、高击穿电场强度、高热导率 等优异特性。这使得碳化硅功率器件(如SiC MOS和SiC肖特基二极管)具备很多非常优异的物理特性。比如:更低的导通电阻和开关损耗:即使在高温环境下,也能保持优异的导电性能,从而减少能量损耗。更高的工作结温:碳化硅器件可以在175°C甚至更高的温度下可靠工作,适应更苛刻的环境。更高的开关频率:碳化硅器件开关速度非常快,能显著提升PFC电路的开关频率。这使得无源元件(如电感和电容)的体积可以大幅减小,有利于提升电源系统的功率密度。“近乎零反向恢复”:这是碳化硅肖特基二极管的一个显著优点。传统硅基二极管在开关过程中存在反向恢复电流,会导致额外的损耗和电磁干扰(EMI)。碳化硅肖特基二极管几乎没有反向恢复问题,使得拓扑结构更简洁、效率更高的图腾柱无桥PFC在连续导通模式(CCM)下稳定高效运行成为可能。

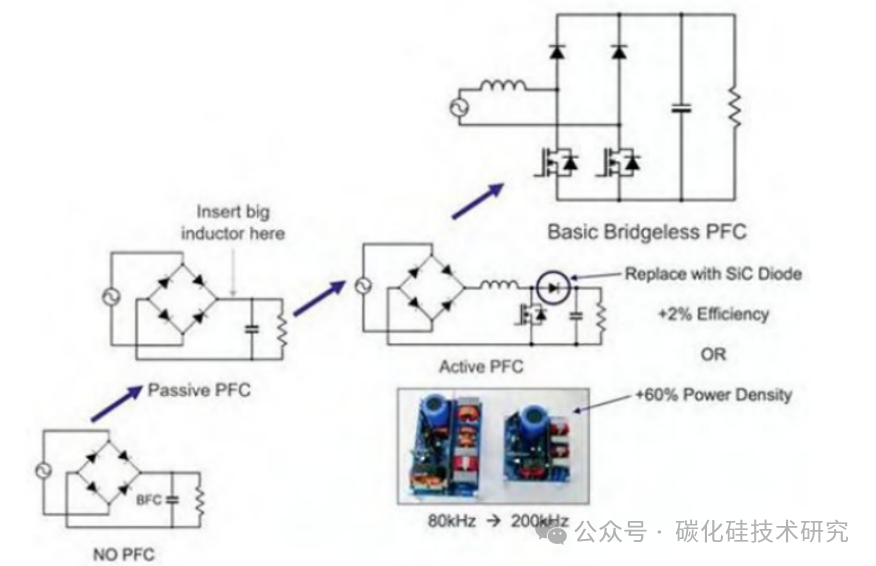

图片来自:Wolfspeed(全桥整流器从简单的无PFC发展到基本的无桥PFC)

因此将碳化硅器件应用于PFC电路,尤其是图腾柱无桥PFC拓扑,能带来多重优势。

1、极致效率提升:移除整流桥降低了传导损耗,碳化硅器件的低开关损耗和“零反向恢复”特性进一步减少了开关损耗。如图腾柱无桥PFC的峰值效率可达99%以上。

2、功率密度大幅提高:高频特性允许使用更小的电感器和滤波电容器。低损耗带来的低发热量可减小散热片尺寸甚至无需散热片。这使得单位体积内能提供更大的功率。

3、简化系统结构与潜在成本优化:虽然碳化硅器件本身成本相对较高,但它可能带来系统层面的成本优化,例如减少散热器大小、简化热管理、使用更小的无源元件等。从整体系统看,可能会降低总拥有成本(TCO)。

4、更优异的可靠性与高温性能:碳化硅器件的高热稳定性和高温工作能力,提升了系统在苛刻环境下的可靠性。

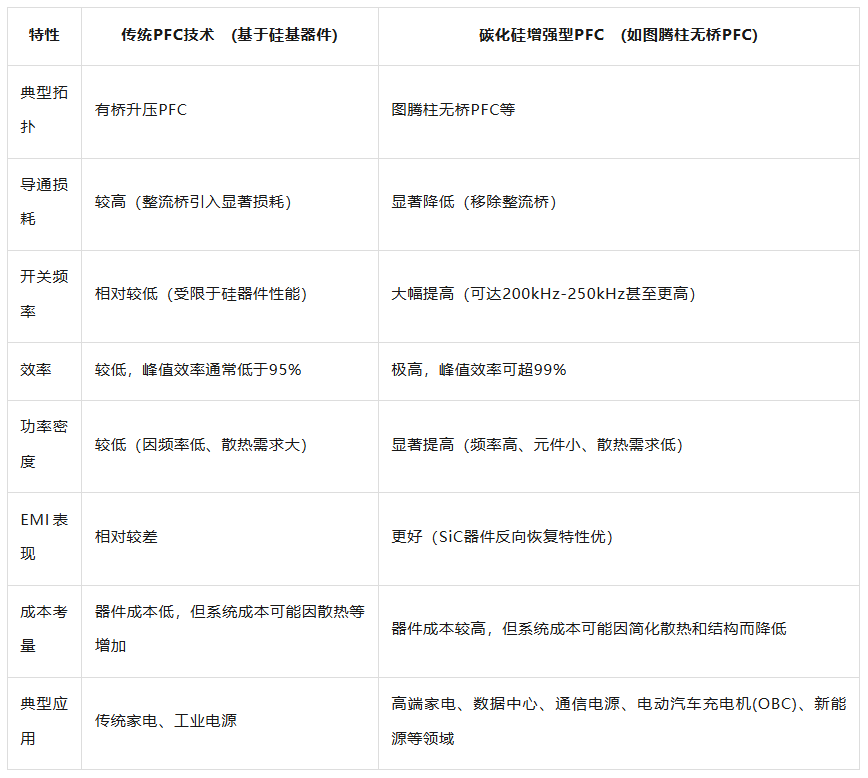

我们整理了一些传统PFC技术与采用碳化硅器件的PFC技术(特别是图腾柱无桥PFC)在一些关键特性上的对比,如下表所示:

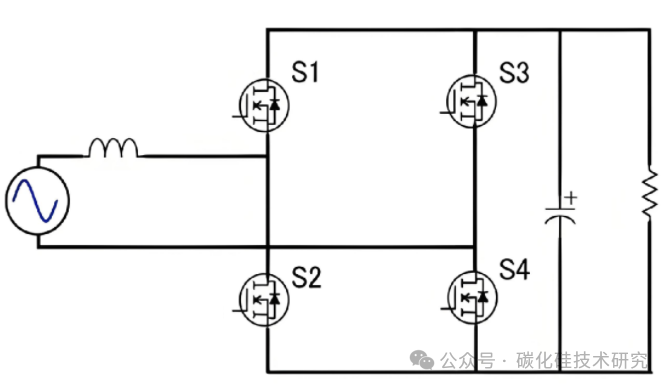

接下来我们将一个典型的图腾柱无桥PFC(这是SiC技术赋能的最典型拓扑)作为分析对象,分解其各个部分中碳化硅所起的作用以及带来的优势。


首先是开关器件:SiC MOS替代 Si MOS / IGBT。其核心作用:高频开关的核心执行者。在图腾柱PFC的快桥臂中,它需要以高频(通常50kHz-250kHz)进行硬开关。所带来的优势有以下4点:

1)极低的开关损耗:这是SiC最革命性的优势。SiC MOSFET的开关过程(开通和关断)非常迅速,其开关损耗通常只有同规格Si MOSFET的 1/5 到 1/10。这意味着在相同开关频率下,SiC系统的总损耗大幅降低,效率显著提升。

2)高频化能力:极低的开关损耗使得电路可以工作在高得多的频率(轻松达到200kHz以上,而传统硅基PFC通常在50-100kHz)。高频化是提升功率密度的关键前提。

3)低导通损耗:尤其是在高压应用中(如800V母线),SiC MOSFET的导通电阻(Rds(on))具有显著优势,且其随温度变化小,高温性能好。

4)简化驱动与保护:虽然SiC MOSFET对驱动有特殊要求(如负压关断以防误导通),但其本身没有IGBT的电流拖尾现象,开关行为更“干净”,控制和保护更容易预测和实现。

然后是二极管:SiC SBD(肖特基势垒二极管)替代 Si FRD(快恢复二极管)。其核心作用:在图腾柱PFC的慢桥臂或传统升压PFC中,作为升压二极管或续流二极管使用。带来的优势有以下3点:

1)“零”反向恢复电荷 (Qrr):这是SiC SBD的王牌特性。传统Si FRD在反向偏置时,会存在一个很大的反向恢复电流,这个电流会造成巨大的开关损耗和EMI噪声。由于Si FRD的巨大Qrr,使得传统的硅基图腾柱PFC无法工作在连续导通模式(CCM)下,因为反向恢复电流会导致直通短路,烧毁器件。而SiC SBD几乎没有反向恢复,使得高效率的CCM模式图腾柱PFC成为可能,彻底释放了该拓扑的潜力。

2)高温稳定性:SiC SBD没有PN结二极管的少子导通过程,因此不存在双极型器件的固有退化机制,可靠性极高。

3)低正向压降和开关损耗:进一步降低了系统的导通和开关损耗。

拓扑结构上图腾柱无桥PFC体现出了SiC器件(MOS+SBD)的卓越特性,解锁并普及了此前因技术限制而无法大规模商用的高效拓扑。其带来的优势:首先是消除了输入整流桥:传统PFC需要一个整流桥将交流电变为直流,整流桥的两个二极管导通压降(约1.4V)会产生固定导通损耗,尤其在低电压输入、大电流时损耗占比巨大。图腾柱PFC巧妙地利用开关管和二极管工作,完全省去了这个整流桥,传导损耗立竿见影地降低。其次是器件数量减少,效率提升:一个传统有桥PFC需要4个二极管 + 1个开关管 + 1个升压二极管。而一个SiC图腾柱PFC仅需2个开关管 + 2个二极管。更少的器件意味着更低的损耗和更高的可靠性。

SiC带来的高频化,直接决定了无源元件(电感器和电容器)的体积和重量。带来的优势:磁性元件(电感)体积显著减小:电感的体积与开关频率成反比。频率从50kHz提升到200kHz,理论上电感量可以减小到原来的1/4,从而使用更小的磁芯和更少的铜线,电感器的体积、重量和成本都得以大幅下降。这是提升功率密度的主要途径。滤波电容容量减小:更高的开关频率意味着纹波电流的频率更高,所需的滤波电容容量也可以相应减小,或者使用更小体积的陶瓷电容(MLCC)替代一部分电解电容。

SiC器件的高效率(低损耗)和高热导率,直接降低了系统的冷却需求。在热管理系统上面可以省去不少精力。带来的优势:散热器小型化或无需散热器:由于总损耗大幅降低,产生的热量更少。同时SiC芯片本身更容易将热量传导至外壳。这意味着可以使用更小的散热器,甚至在一些中低功率应用中采用自然冷却而无需散热器。这进一步减小了系统体积、重量和成本。

碳化硅材料凭借其优异的物理和电子特性,正在深刻地变革PFC技术。它使得像图腾柱无桥PFC这样高性能的拓扑结构得以广泛应用,显著提升了电源系统的效率、功率密度和可靠性。虽然碳化硅器件的成本目前仍高于传统硅基器件,但随着制备技术的不断进步、产能扩大和产业链的成熟,其成本正逐渐下降。成本问题迟早不会是问题。

总而言之,碳化硅不是对传统PFC技术的简单“优化”,而是一次“颠覆”。它通过其材料优势,赋能了更先进的拓扑,并通过高频、高效、耐热的特性, 带动了整个电源系统链条的革新,最终满足了数据中心、5G通信、新能源汽车等前沿领域对能源转换的苛刻要求。
