双脉冲测试是评估功率器件（如 IGBT、Si MOSFET、SiC MOSFET、GaN HEMT）动态性能的行业标准方法。它通过施加两个精确控制的电压脉冲，来快速、准确地测量器件在开关过程中的关键参数，特别是关断时的漏极峰值电流（I_pk）和开关损耗（E_on, E_off），这项测试之所以至关重要，主要基于以下三个原因：
1）评估器件性能：直接衡量器件的开关速度和效率。开关损耗是决定电力电子变换器（如逆变器、DC-DC 转换器）效率的核心因素。
2）保障系统安全：精确测量关断时的漏极峰值电流（I_pk），这是设计缓冲电路（Snubber Circuit）和选择合适散热器的关键依据，直接关系到系统的可靠性和安全性。
3）进行器件筛选与对标：在产品研发和采购阶段，用于比较不同厂商、不同型号器件的性能，为选型提供数据支持。
简单来说，双脉冲测试是连接器件数据表（Datasheet）和实际应用的桥梁，它能揭示器件在真实工况下的动态行为。
双脉冲测试是评JDVC32344919471估其动态性能的关键方法，以下是主要测试条件及注意事项：
一、测试电路与拓扑

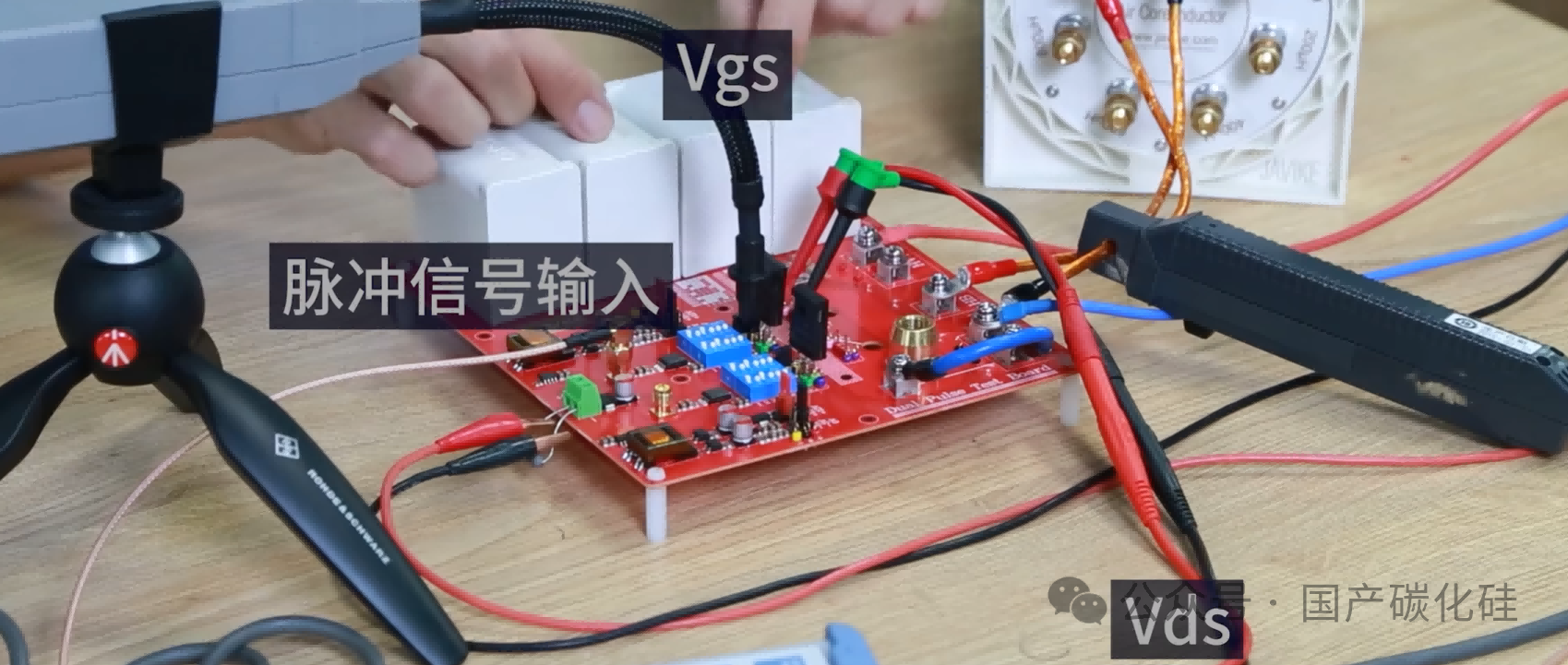

1、典型的双脉冲测试电路包含以下关键部分：
电压源 (V_DD)：提供测试所需的直流母线电压，模拟实际应用中的母线电压。
被测器件 (DUT - Device Under Test)：待测试的功率器件。
辅助开关 (Auxiliary Switch)：通常是一个性能已知的高速开关，用于产生测试脉冲。
续流二极管 (Freewheeling Diode)：为电感电流提供续流路径。
测试电感 (L_test)：模拟实际电路中的负载电感，其电流在测试期间近似恒定，需选择合适电感值，既要保证电流线性上升，又要限制di/dt在合理范围（通常要求开关时间＞10μs且＜200μs），避免电流过冲或母线电压下降过多。电感值一般在几十到几百微亨之间，需根据母线电压、目标电流等参数计算确定。
电流探头 (Current Probe)：精确测量流过 DUT 的电流 (I_D)。
电压探头 (Voltage Probe)：精确测量 DUT 两端的电压 (V_DS)。
高带宽示波器：同步采集电压和电流波形，用于后续分析。
2、测试拓扑结构：
1）用于MOSFET/HEMT 的拓扑（电压控制型器件）这是最主流、最基础的双脉冲测试拓扑，专门用于测试 Si MOSFET、SiC MOSFET 和 GaN HEMT 等电压控制型器件。
核心结构：包含一个半桥结构。
上桥臂：放置被测器件（DUT）。
下桥臂：放置一个辅助开关（Auxiliary Switch），它通常是一个性能已知且足够快的器件，用于配合产生测试脉冲。
*其他关键元件：
直流母线电压 (V_DD)：提供测试电压。
测试电感(L_test)：模拟负载，其电流在测试期间近似恒定。
续流二极管(D_freewheel)：为电感电流提供续流路径。
精密电压/ 电流探头：用于测量 DUT 的 V_DS 和 I_D。
工作原理：通过精确控制 DUT 和辅助开关的栅极信号，产生两个脉冲。第一个脉冲建立电流，第二个脉冲执行真正的开关测量（导通和关断）。
2）用于IGBT 的拓扑（电流控制型器件）
IGBT 是电流控制型器件，其测试拓扑与 MOSFET 类似，但有一个关键区别：驱动方式。
核心结构：与MOSFET 拓扑基本相同，也是半桥结构。
关键区别：
驱动电路：需要为IGBT 提供栅极驱动电流，而不是像 MOSFET 那样主要是充电电荷。驱动电路的设计更为复杂，需要考虑门极电阻、驱动电压和电流能力。
反向恢复：IGBT的反并联二极管（或体二极管）特性对测试结果影响很大，尤其是在 Si IGBT 中。
3）其他重要拓扑变体
除了上述两种基本拓扑，还有一些针对特定需求的变体：
3.1）共源极（Common-Source）拓扑
特点：将DUT 的源极（Source）接地，示波器的地与 DUT 的源极相连。
优点：测量DUT 的栅源电压 V_GS 相对简单直接。
缺点：由于DUT 的漏极（Drain）在高压母线侧，测量漏源电压 V_DS 时，示波器探头需要承受很高的共模电压，对探头的共模抑制比（CMRR）要求极高，容易引入测量误差。
3.2）共漏极（Common-Drain）拓扑
特点：将DUT 的漏极（Drain）接高压母线，源极接负载电感。示波器的地与高压母线地相连。
优点：V_DS 的测量非常直接，因为探头的一端可以直接接地，无需承受高压共模电压，测量精度高。这是高精度测量时的首选拓扑。
缺点：测量 V_GS 变得复杂，因为源极是浮动的，需要差分探头或隔离放大器。
3.3）非钳位感性开关（UIS）测试拓扑
定位：这是一种破坏性测试，用于评估器件的短路承受能力和安全工作区（SOA）。
原理：与双脉冲测试类似，但在第二个脉冲期间，故意让 DUT 在高电压下导通，使其承受巨大的短路电流。通过监测器件是否失效来判断其鲁棒性。
二、电压与电流参数
母线电压（Vbus）：需根据被测器件额定电压设置，一般为器件额定电压的一定比例（如80%-100%），以模拟实际工作电压。例如，1200V器件测试时，Vbus可设为800V-1200V。目标电流（Iset）：通过调整第一个脉冲宽度使负载电流达到设定值，公式为Iset=Vbus×t1LIset=LVbus×t1（其中t1为第一个脉冲宽度，L为负载电感）。实际测试中可通过示波器观察电流波形调整脉宽，确保电流稳定在目标值。
三、脉冲时序与驱动参数

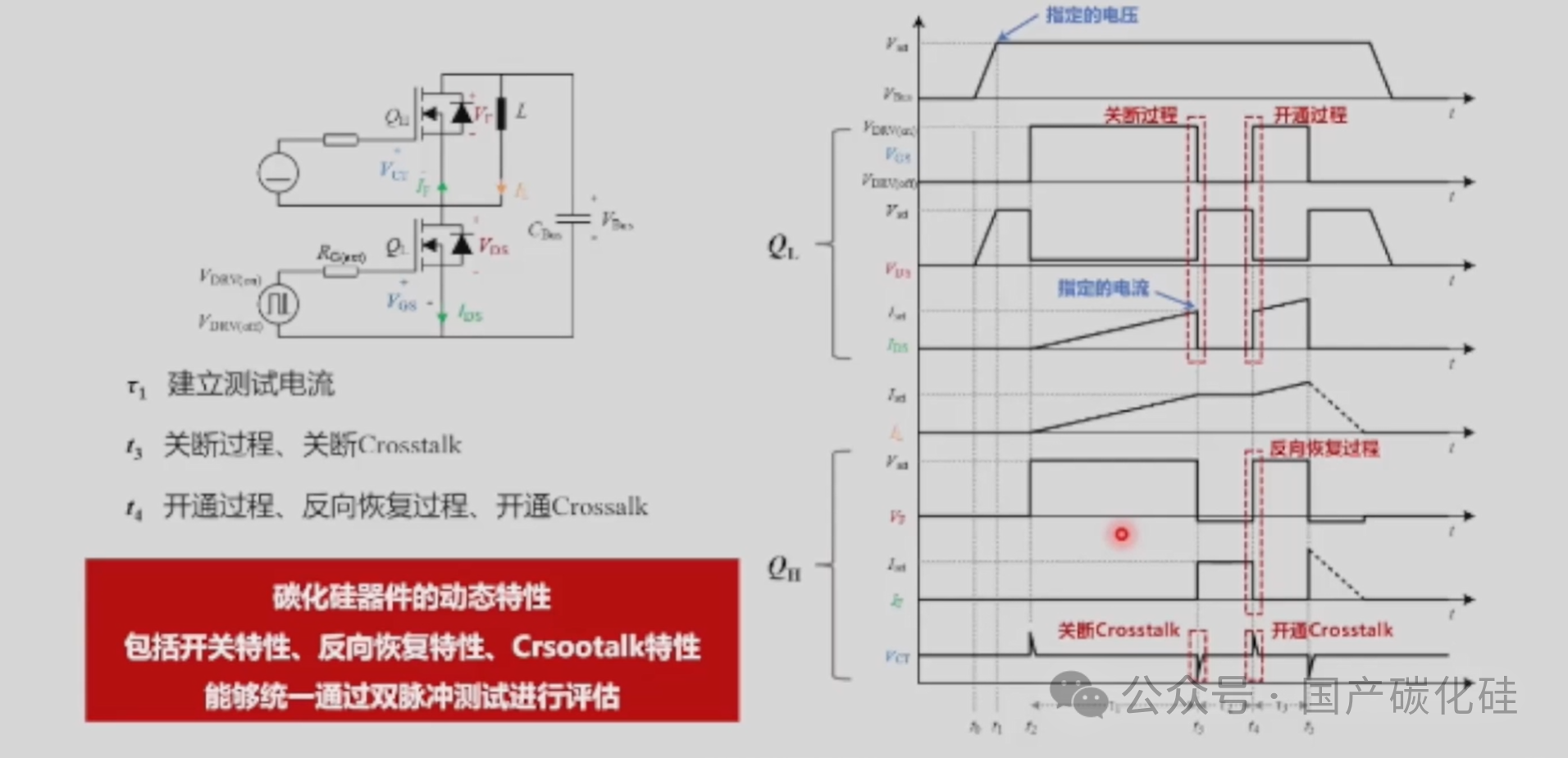

测试的核心是两个紧密相连的脉冲，其理想波形如下：
1、第一脉冲 (Pulse 1)：建立电流
t0-t1 (辅助开关导通)：辅助开关导通，电流开始流过电感 L_test，并线性上升。t1-t2 (辅助开关关断)：辅助开关关断，电感电流通过 DUT 的反并联二极管续流。此时，DUT 的栅极电压 (V_GS) 保持为负（或零），确保其处于关断状态。
2、第二脉冲 (Pulse 2)：执行测量
t2-t3 (DUT 第一次导通 - Turn-on)：给 DUT 施加第一个正栅极脉冲，使其导通。电流从二极管迅速转移到 DUT 中。示波器会记录下导通损耗 (E_on)，即 V_DS 和 I_D 波形在 t2-t3 区间的积分。
t3-t4 (DUT 稳定导通)：DUT 保持导通，电感电流基本稳定在设定的测试电流 (I_test)。5. t4-t5 (DUT 关断 - Turn-off)：撤去 DUT 的栅极电压，使其关断。这是整个测试最关键的部分。
关断损耗 (E_off)：记录 V_DS 和 I_D 波形在 t4-t5 区间的积分。漏极峰值电流 (I_pk)：记录关断瞬间，由于反向恢复电荷导致的 DUT 漏极电流尖峰。这个尖峰对器件和电路设计至关重要。t5 之后：电流再次通过续流二极管续流，测试结束。注意事项：脉冲宽度与间隔：第一个脉冲宽度t1需足够长以建立目标电流，第二个脉冲宽度t3用于观察开通特性，脉冲间隔t2（关断时间）需保证电流通过续流回路稳定下降。典型值：t1为几十到几百微秒，t2为几微秒到几十微秒，t3与t1类似。驱动电压：栅极驱动电压Vgs需满足器件开通和关断要求，通常开通电压为15V-18V，关断电压为-5V至0V（部分零压关断器件可设为0V）。驱动电阻Rg影响开关速度，需根据器件特性调整，一般在1Ω-10Ω之间。3、关键测量参数
| | | |
|---|
| 导通损耗 | | | |
| 关断损耗 | | | |
| 漏极峰值电流 | | | 反映二极管反向恢复的剧烈程度，是设计缓冲电路的关键 |
| 反向恢复电荷 | | | |
| 栅极电荷 | | | |
1、测试环境：寄生电感和电容对测量结果影响巨大。必须使用低电感的测试夹具和布局（Kelvin 连接），并对探头进行精确校准。2、探头选择：电压探头和电流探头的带宽、精度和共模抑制比（CMRR）直接决定了测量的准确性。3、器件散热：测试过程中器件会发热，结温会上升。需要控制测试间隔，确保每次测试都在相近的初始结温下进行，以保证数据的可重复性。五、其它事项：
测试前需确保电路连接正确，电感、电容等参数符合要求，避免寄生参数影响结果。不同封装结构（如TO-247-3L、TO-247-4L）的碳化硅MOS可能存在差异，需根据实际封装调整测试条件。若测试并联模块，需注意模块间的均流和同步问题，确保测试结果准确反映实际性能。双脉冲测试更多依赖于行业标准、协会推荐规范和半导体厂商的内部标准。目前，业界主要遵循以下几类标准或规范：
1、核心标准：JEDEC JESD24-4
这是最广泛被引用和遵循的指导性文件。
全称：《JEDEC JESD24-4: Test Procedure for High-Speed Switching Measurements of Power Semiconductor Devices Using Double Pulse Test》
定位：为使用双脉冲测试进行功率半导体器件高速开关测量提供了标准化的程序、环境、设备和数据分析方法。
内容：详细规定了测试电路拓扑、寄生参数控制、示波器和探头要求、测试步骤、数据处理以及结果报告等。它确保了不同实验室和厂商之间测试结果的可比性。
2、行业协会规范
一些行业协会也发布了相关的应用笔记或技术规范，作为实践指导。
SEMI 标准：国际半导体设备与材料协会（SEMI）发布了一系列与功率器件测试相关的标准（如 SEMI P54 系列），虽然不专门针对双脉冲测试，但对测试环境、设备校准等通用要求有规定。
电力电子工程师协会 (PELS)：会通过技术讲座、应用笔记等形式，推广双脉冲测试的最佳实践。
3、半导体厂商的应用笔记
几乎所有主流的功率器件厂商（如 Infineon, Texas Instruments, STMicroelectronics, Rohm 等）都会发布自己的双脉冲测试应用笔记。
定位：这些是非常具体和实用的操作指南。
内容：通常会基于 JEDEC 标准，并结合自家器件（如 SiC MOSFET, GaN HEMT）的特性，提供详细的测试板设计参考、BOM 清单、示波器设置建议、以及针对特定器件的注意事项。它们是工程师进行实际测试时非常有价值的参考资料。
