当行业热议SiC芯片的性能突破时，一个常被忽视的真相是：芯片决定性能上限，封装决定实现下限。在电动汽车主驱逆变器、风光储变流器等高可靠性场景中，封装技术已成为功率模块的“卡脖子”环节。

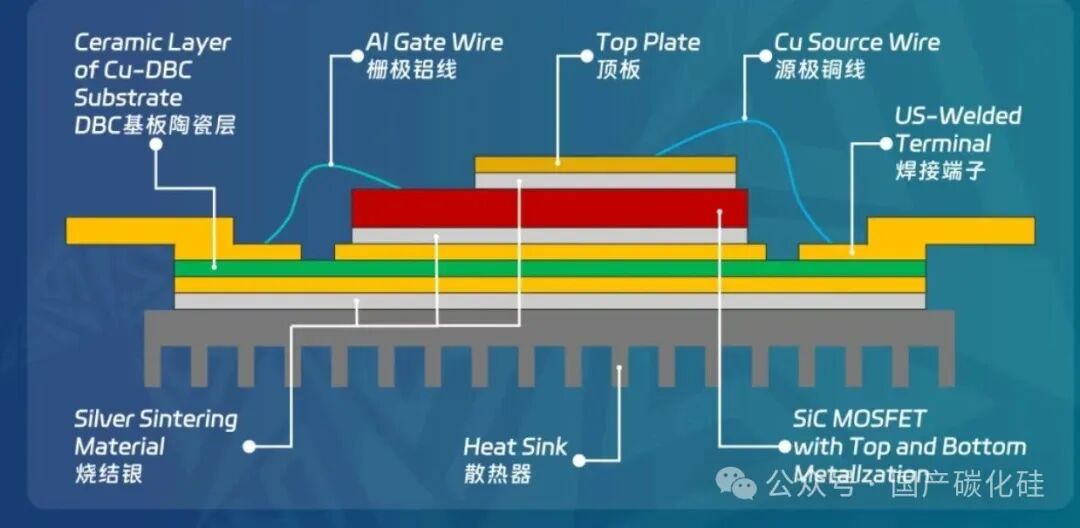

本文将从封装工程师的实战视角，深度拆解功率模块封装的三大核心：基板技术（DBC vs AMB）、芯片贴装（软钎焊 vs 银烧结）、互连技术（铝线 vs 直接端子键合），并探讨这些技术如何共同定义模块的功率循环寿命与热管理极限。

01 基板之争：DBC的极限与AMB的突围

基板在功率模块中承担着“承上启下”的功能——上承芯片散热，下接系统绝缘。基板的可靠性，直接决定了模块能否在数千次热循环后依然保持结构完整。

DBC：成熟工艺的隐忧

DBC（直接键合铜）技术诞生于上世纪80年代，其工艺核心是将铜箔在高温（1065°C以上）下直接键合到陶瓷表面。键合机理是利用铜氧共晶液相填充陶瓷与铜的界面，形成机械咬合与化学键合。

材料体系：

• 陶瓷层：通常为氧化铝（Al₂O₃）或氮化铝（AlN）

• 铜层：无氧铜，厚度0.3mm-0.8mm

工艺优势：

• 技术成熟度高，成本可控

• 氧化铝DBC在工业变频、家电等场景经过数十年验证

可靠性短板：
DBC的痛点在于界面热应力。铜的热膨胀系数约为17ppm/K，而氧化铝仅为7ppm/K，氮化铝约4.5ppm/K。在功率循环中，这种热膨胀差异会在界面处产生巨大的剪切应力。

失效模式通常是两种：

1. 陶瓷层开裂——当应力超过陶瓷的断裂韧性时，裂纹从边缘萌生并向内部扩展

2. 铜箔剥离——界面处的疲劳损伤累积，最终导致分层

对于需要承受数万次主动力循环的电动汽车主驱模块而言，DBC往往成为整个模块的可靠性短板。

AMB：氮化硅时代的答案

AMB（活性金属钎焊）技术通过引入一层活性钎料，彻底重构了金属与陶瓷的连接方式。

工艺本质：
AMB不是“键合”，而是“钎焊”。在高温下，含有Ti、Zr、Hf等活性元素的钎料熔化并润湿陶瓷表面，活性元素与陶瓷发生化学反应，形成几微米厚的反应层，实现化学冶金结合。

材料革命：
AMB基板的陶瓷层几乎全部采用氮化硅。原因有三：

1. 断裂韧性：氮化硅的断裂韧性可达6-8 MPa·m¹/²，是氧化铝的2-3倍，是氮化铝的4倍以上。这意味着裂纹在氮化硅中扩展需要消耗更多能量。

2. 抗弯强度：氮化硅的抗弯强度通常在800 MPa以上，远高于氧化铝的300-400 MPa。

3. 热膨胀匹配：氮化硅的热膨胀系数约2.7-3.1 ppm/K，介于硅芯片与铜之间，在温度变化时产生的界面应力更小。

可靠性跃升：
AMB工艺形成的界面结合强度远高于DBC。氮化硅的高韧性+AMB的高界面强度，使AMB基板的功率循环寿命通常是DBC的5-10倍。

行业共识：
当前主流车规级SiC模块——无论是特斯拉的Model 3逆变器，还是比亚迪e平台3.0的SiC模块——均采用AMB氮化硅基板。这已成为1200V级以上、工作结温175°C以上场景的事实标准。

02 芯片贴装：从软钎焊到银烧结的跨越

芯片贴装层是热量从芯片流向基板的第一道关口，也是功率循环中应力最集中的区域之一。

DTS：传统软钎焊的边界

DTS（芯片贴装系统）在传统功率模块中主要指软钎焊工艺。

材料体系：

• 焊料类型：SAC305（Sn96.5Ag3Cu0.5）等高锡基焊料

• 形态：焊膏或预制焊片

物理极限：

1. 熔点限制：SAC焊料熔点约217°C，当芯片结温接近175°C时，焊料已处于高蠕变速率区，抗疲劳性能急剧下降。

2. 导热瓶颈：焊料导热系数通常在50-70 W/m·K，仅为铜的1/6-1/7，成为散热链中的“堵点”。

3. 热疲劳机制：在功率循环中，焊料层内部会形成微空洞，空洞连接成裂纹，最终导致芯片与基板分离。

对于SiC这类可以在250°C结温下工作的宽禁带器件，传统焊料已完全无法满足可靠性要求。

银烧结：重新定义高温互连

银烧结技术的本质并非“焊接”，而是“烧结”——通过温度、压力或化学驱动力使银微粒形成致密连接体。

材料机理：

• 使用微米级或纳米级银颗粒，表面包裹有机分散剂

• 在烧结温度下（通常200°C-300°C），有机分散剂挥发或分解

• 高表面能的银颗粒之间发生原子扩散，形成三维多孔网络结构

• 随着烧结进行，孔隙率降低，致密度提升

工艺分类：

1. 有压银烧结

• 工艺窗口：烧结温度230°C-280°C，压力10-40 MPa，保温时间1-5分钟

• 优势：可获得极低孔隙率（<5%），导热系数可达200-300 W/m·K

• 局限：需专用夹具，对芯片厚度一致性要求高，存在碎片风险

2. 无压银烧结

• 工艺窗口：烧结温度250°C-300°C，无外加压力，保温时间30-60分钟

• 优势：设备复杂度低，适合薄芯片、敏感结构

• 挑战：依赖纳米银膏的高活性，对表面清洁度和氧化层极敏感，孔隙率通常高于有压工艺

性能跃升：

• 热阻：银烧结层热阻约为软钎焊层的1/15

• 熔点：烧结银熔点961°C，意味着在250°C工作时仍处于“冷态”

• 抗疲劳性：单面银烧结可使模块寿命提升5-10倍，双面银烧结可提升10倍以上

应用案例：
爱仕特科技为光伏应用开发的全SiC模块，采用银烧结连接芯片与基板，同时用铜接头代替键合线，在结温175°C下模块寿命相比传统结构提高10倍以上。

03 互连革命：铝线键合的终局与铜连接器的崛起

芯片的电信号如何引出，直接决定了模块的寄生电感和电流承载能力。

铝线键合：成熟但逼近极限

铝线超声键合是功率模块数十年的主流互连方式。

工艺原理：

• 利用超声波（60-120 kHz）和压力，使铝线与焊盘界面发生塑性变形

• 变形破坏表面氧化层，实现金属间接触

• 键合过程通常在室温或略高于室温下进行

材料选择：

• 线径范围：100-500 μm

• 材料类型：高纯铝或AlSi1合金

• 优势：与铝焊盘同种金属键合，避免金属间化合物问题

失效模式：

1. 根部开裂——功率循环中，铝线与芯片界面处的热膨胀差异导致应力集中，裂纹从根部萌生并扩展

2. 键合点剥离——金属间化合物过度生长（如与镀Ni层的反应）导致界面脆化

3. 电迁移——极高电流密度下，铝原子沿电子流方向迁移，形成空洞

对于1200V/800A级的大功率模块，数十根铝线并联不仅占用空间，更引入显著的寄生电感和电阻。

直接端子键合：面向下一代SiC的解决方案

这正是文献中提到的“用铜接头代替键合线”所指的技术。

工艺实现：

• 将预成型的铜端子（通常为表面镀银的铜块）通过银烧结或超声波焊接直接连接到芯片正面

• 连接面积远大于键合线，实现“面接触”取代“线接触”

技术优势：

1. 寄生参数优化

• 消除键合线带来的寄生电感，模块内部电感可降低至5 nH以下

• 更低的导通电阻，减少导通损耗

2. 双面散热

• 芯片正面通过铜端子直接连接散热器，背面通过银烧结连接基板

• 热阻可降低30%以上，模块功率密度提升或体积减小35%

3. 可靠性跃升

• 消除了键合线这一最薄弱的环节，功率循环寿命可提升10倍以上

• 适合高温、高振动工况

工艺挑战：

• 芯片与铜端子的热膨胀系数差异大，需通过金属缓冲层缓解应力

• 对芯片正面金属化层的厚度和均匀性要求极高

• 工艺良率控制难度大

04 系统视角：下一代功率模块的封装技术底座

将上述技术整合，可以勾勒出下一代高性能、高可靠性功率模块的技术画像：

基板层：AMB氮化硅基板——保障数千次功率循环后的结构完整

芯片贴装层：银烧结——实现低热阻、高熔点、抗疲劳的芯片连接

互连层：直接端子键合/铜连接器——消除键合线瓶颈，实现双面散热

技术协同：

• 银烧结与AMB氮化硅基板的热膨胀系数匹配，减少界面应力

• 直接端子键合与银烧结的工艺温度窗口兼容，可实现一次烧结完成多界面连接

产业验证：

• 比亚迪e3.0平台采用国产纳米银焊膏，剪切强度达35 MPa，每车封装成本降低2000元

• 某车企采用普仁烧结银热界面材料后，激光雷达芯片结温降低10°C，寿命延长50%

• 赛米控SKiNTER技术采用银烧结+铜连接器，功率循环能力提升2-3倍

05 国产化现状：从材料替代到工艺突破

当前国内功率模块封装产业正处于从“中低端替代”向“高端突破”的关键期。

材料端：

• 纳米银焊膏：善仁新材、聚峰国际等企业已实现量产，在部分车型中替代田中贵金属，价格降至进口1/3

• AMB氮化硅基板：少数企业已通过车规级认证，但良率和可靠性仍需积累

设备端：

• 银烧结设备：快克智能实现国产突破，在比亚迪SiC模块中良率99.2%，接近进口水平

• 铝线键合机：奥特维设备在华润微产线良率超99.98%，单线UPH达9k

工艺端：

• 双面银烧结：部分头部封测厂已实现小批量量产

• 低温无压烧结：180°C烧结技术已在车载激光雷达等场景应用

挑战仍存：

• 高端混合键合设备仍依赖进口，亚微米级对准精度差距明显

• 银烧结材料的核心配方仍掌握在少数海外企业手中

• 车规级可靠性数据积累不足，高端客户信任度建立需要时间

06 结语：封装定义系统边界

在后摩尔时代，芯片性能的发挥越来越依赖于封装技术。对于功率半导体而言，封装已从“保护壳”演变为“性能定义者”。

技术趋势清晰可见：

• 基板：从DBC走向AMB氮化硅

• 贴装：从软钎焊走向银烧结

• 互连：从铝线走向直接端子键合

这三条技术路径的交汇点，正是下一代SiC功率模块的封装底座。当芯片级性能逼近物理极限时，封装技术的每一次突破，都在重新定义功率系统的效率与可靠性边界。

对于封装工程师而言，这是一个充满挑战的时代——热、力、电、可靠性，每一个维度都需要在微米尺度求解；这也是一个充满机遇的时代——每一次技术突破，都在为更高效的能源转换系统铺路。
